الشركة المصنعة: ABB
رقم المنتج: ACS310-03E-48A4-4
Country of origin:السويد
نوع المنتج: محرك بتردد متغير
Barcode: 85044086
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 5400ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

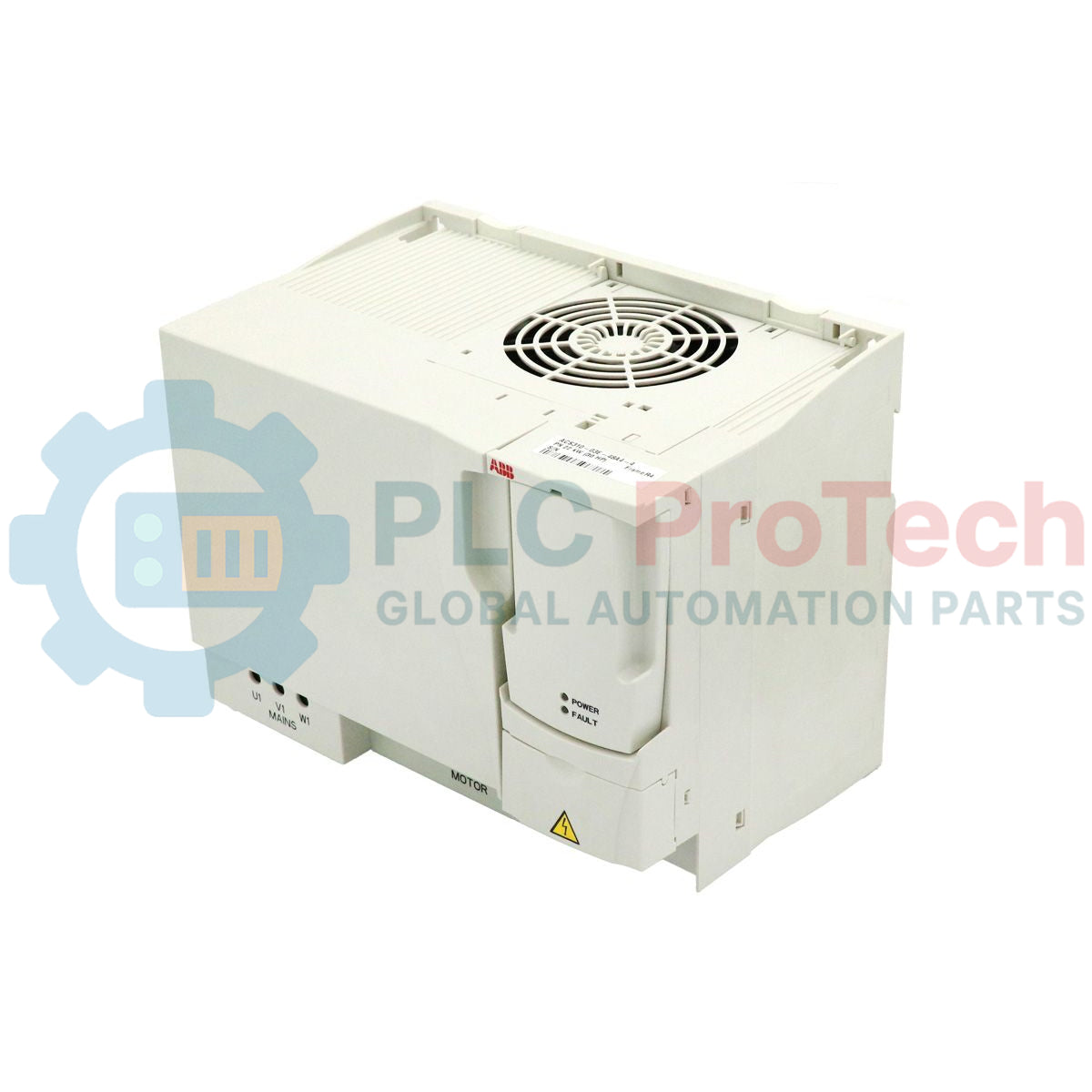

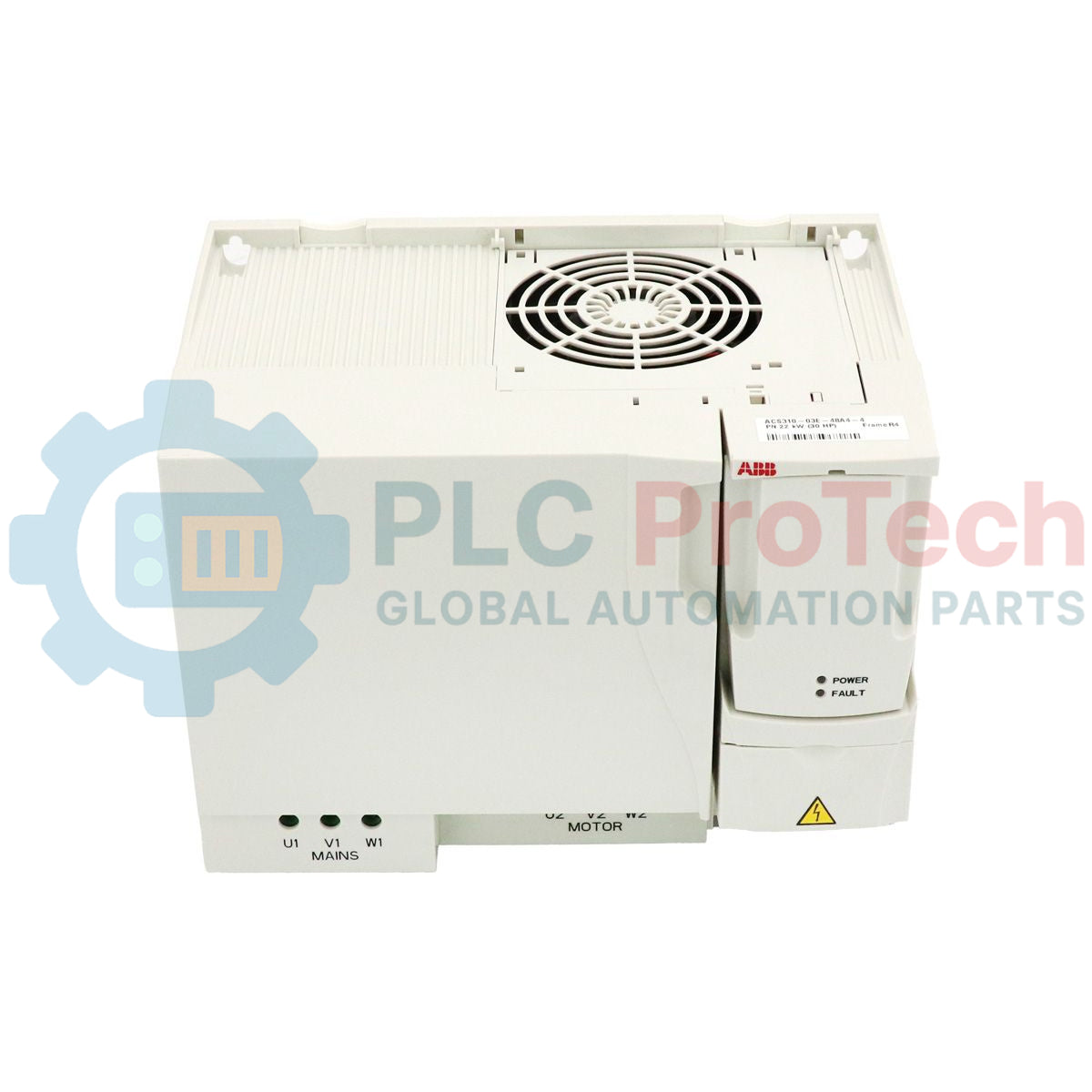

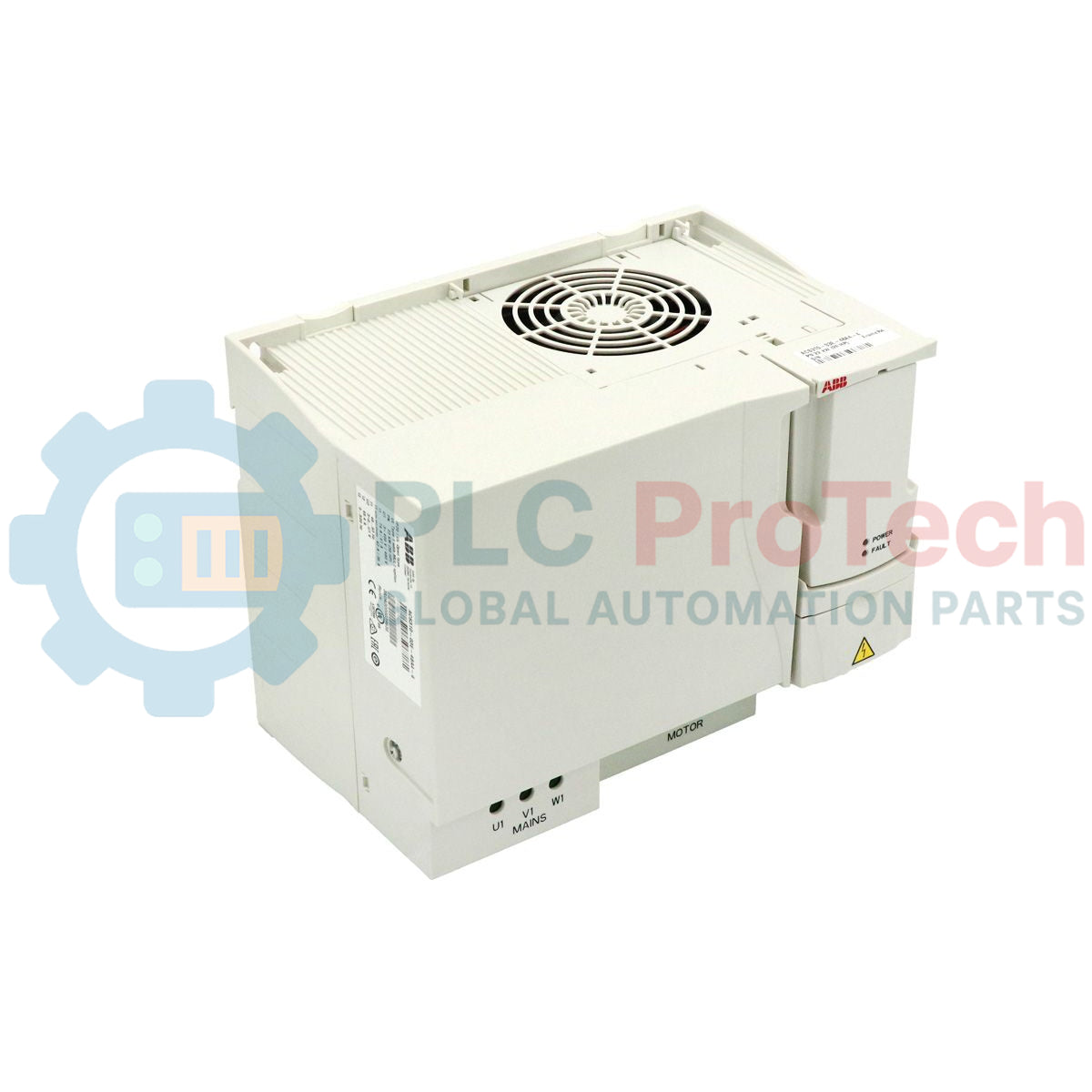

ACS310-03E-48A4-4 هو محول تردد منخفض الجهد من سلسلة ABB ACS310، مصمم لتطبيقات عزم الدوران المتغير مثل مضخات تعزيز الضغط ومضخات الدوران ومراوح الإمداد وأنظمة هواء الرجوع. يعمل محرك التشغيل بقدرة دخل ثلاثية الطور تبلغ 380-480 فولت تيار متردد، ويوفر قدرة خرج تبلغ 22 كيلوواط مع تيار خرج اسمي قدره 48.4 أمبير.
تتضمن سلسلة ACS310 وظائف مخصصة للتحكم في المضخات والمراوح، بما في ذلك التحكم المدمج PID ومنطق التحكم في المضخات والمراوح (PFC). وتتيح هذه الوظائف لمحرك التشغيل ضبط سرعة المحرك تلقائيًا وفقًا للضغط ومعدل التدفق ومتطلبات العملية، مما يساعد على تقليل استهلاك الطاقة والإجهاد الميكانيكي في أنظمة التدفئة والتهوية وتكييف الهواء ومعالجة المياه.
يستخدم هذا الطراز هيكل إطار R4 مع حماية IP20، ويُركّب عادةً داخل خزائن التحكم الصناعية لتطبيقات أتمتة المباني والتحكم في العمليات.
تم تحسين منصة ACS310 للتحكم الموفر للطاقة في المحركات ضمن بيئات عزم الدوران المتغير.
| الميزة | الوصف |
|---|---|
| نوع محرك التشغيل | محول تردد تيار متردد منخفض الجهد |
| التطبيق المقصود | المضخات والمراوح |
| طريقة التحكم | التحكم القياسي والمتجهي في المحرك |
| وحدة PID مدمجة | نعم |
| التحكم في المضخات والمراوح | وظيفة PFC مدمجة |
| بروتوكول الاتصال | Modbus |
| نوع التركيب | وحدة خزانة |
| درجة حماية الغلاف | IP20 |
| حجم الإطار | R4 |
يدعم محرك التشغيل تنظيم السرعة الديناميكي استنادًا إلى الإشارات التناظرية الخارجية وقيم التغذية الراجعة للعملية.
| المعلمة | القيمة |
|---|---|
| الطراز | ACS310-03E-48A4-4 |
| العلامة التجارية | ABB |
| نوع المنتج | محول التردد |
| السلسلة | ACS310 |
| المنشأ | الصين / فنلندا / ألمانيا |
| جهد الإدخال | 380-480 VAC |
| تردد الإدخال | 50/60 Hz |
| عدد الأطوار | ثلاثي الطور |
| قدرة الخرج | 22 كيلوواط |
| تيار الخرج | 48.4 A |
| تيار الحمل الزائد الخفيف | 44 A |
| تردد الخرج الأقصى | 500 Hz |
| خرج القدرة الظاهرية | 34 كيلوفولت أمبير |
| بروتوكول الاتصال | Modbus |
| المدخلات التناظرية | 2 |
| المخرجات التناظرية | 1 |
| المدخلات/المخرجات الرقمية | 5 / 1 |
| واجهة RS-232 | 1 |
| واجهة RS-485 | 1 |
| فئة الحماية | IP20 |
| مستوى الكفاءة | IE2 |
| الكفاءة القصوى | 97.3 % |
| استهلاك الطاقة | 710 W |
| فقدان الاستعداد | 12 W |
| هيكل التبريد | مبردة بالهواء |
| درجة حرارة التشغيل | حد أقصى 40 درجة مئوية |
| الأبعاد | 423 مم × 243 مم × 260 مم |
| الوزن | 5.4 كجم |
ما التطبيقات التي صُممت لها ACS310-03E-48A4-4؟
صُممت وحدة القيادة هذه بشكل أساسي للمضخات وأنظمة تعزيز الضغط ومراوح التهوية وتطبيقات التحكم في عمليات التدفئة والتهوية وتكييف الهواء.
هل تدعم وحدة القيادة اتصال Modbus؟
نعم. تتضمن سلسلة ACS310 إمكانية اتصال Modbus مدمجة عبر RS-485.
هل تستطيع وحدة القيادة التحكم تلقائيًا في سرعة المحرك باستخدام تغذية راجعة للضغط؟
نعم. يتيح متحكم PID المدمج ضبط السرعة تلقائيًا باستخدام إشارات عمليات خارجية مثل الضغط أو التدفق.
هل وحدة القيادة هذه مناسبة للتركيب داخل الخزانة؟
نعم. صُممت ACS310-03E-48A4-4 كوحدة قيادة تُركّب داخل الخزانة، مع حماية غلاف بدرجة IP20.
ركّب وحدة القيادة داخل خزانة تحكم جيدة التهوية، وحافظ على تدفق هواء كافٍ حول منطقة المشتت الحراري. يمكن أن تقلل درجة الحرارة المحيطة المرتفعة من موثوقية المكونات على المدى الطويل.
افصل كابلات خرج المحرك عن أسلاك الإشارات التناظرية وكابلات الاتصال لتقليل التداخل الكهرومغناطيسي في أنظمة أجهزة القياس والتحكم بالعمليات.
بالنسبة لتطبيقات المضخات التي تستخدم التحكم PID، تحقّق أثناء التشغيل التجريبي من معايرة المستشعر واستقرار إشارة التغذية الراجعة لتجنب التذبذب أو عدم استقرار تنظيم سرعة المحرك.
