الشركة المصنعة: ABB
رقم المنتج: ACS580-01-026A-4
Country of origin:السويد
نوع المنتج: محركات التردد المتغير
Barcode: 85371091
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 6800ج
Dimensions: 373 × 125 × 223 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

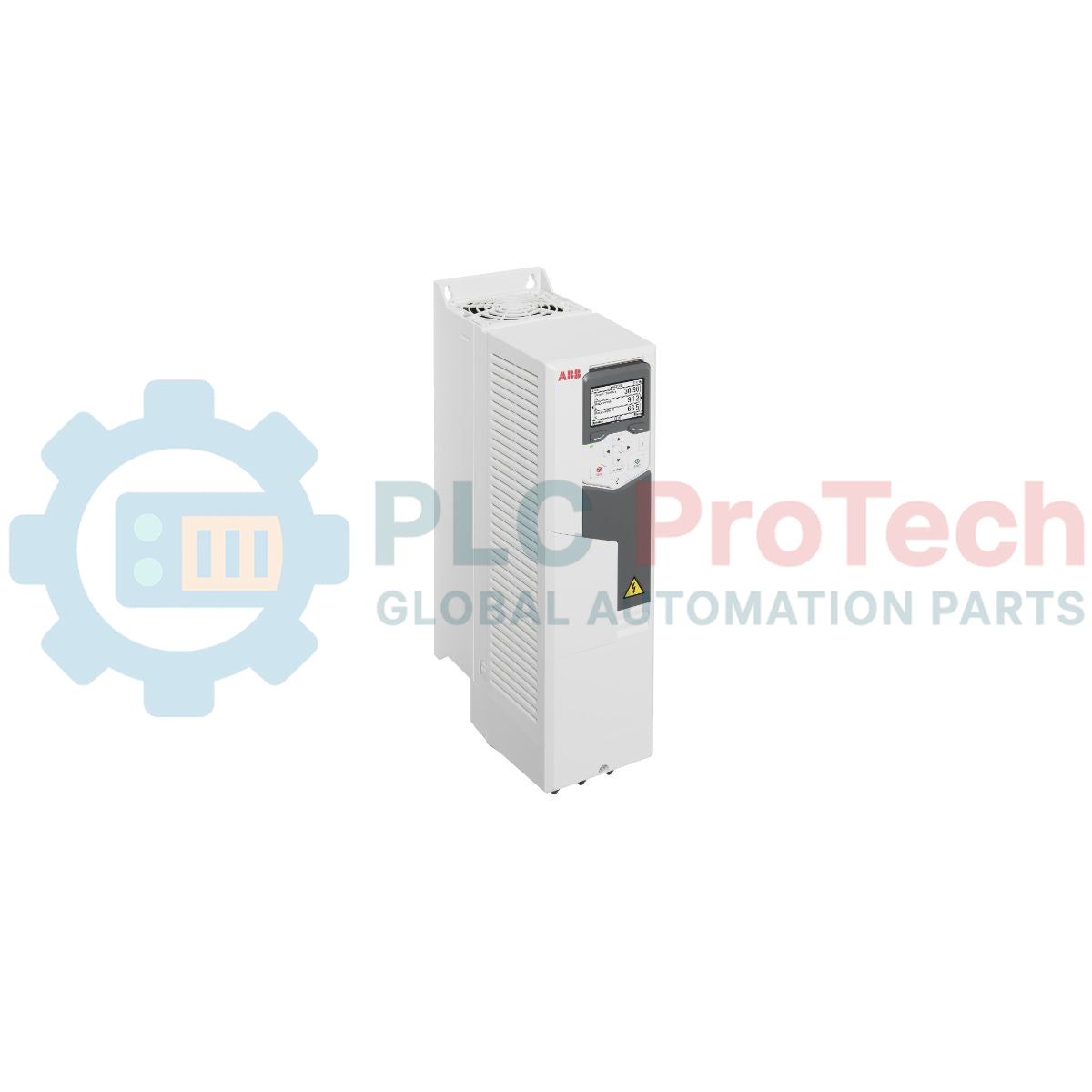

مصمم للتحكم الموثوق والفعال في المحركات في البيئات الصعبة، ABB ACS580-01-026A-4 هو محول تردد متغير متوافق بالكامل ومثبت على الحائط مصمم لتطبيقات عزم الدوران المتغير والثابت. يوفر 11 كيلوواط (15 حصان) من القدرة الاسمية عند 3 مراحل 400 فولت، ويعمل على تحسين استهلاك الطاقة مع تقديم تكامل نظام سهل. جزء من سلسلة ACS580، يدمج وحدة تحكم مدمجة، ملف توافقي مدمج، ومرشح EMC كمعيار، مما يقلل من متطلبات المكونات الخارجية في تكوينات الخزائن القياسية.
| المعلمة | قيم المواصفات |
|---|---|
| الشركة المصنعة | ABB |
| رمز الموديل | ACS580-01-026A-4 |
| حجم الإطار | R2 |
| تيار الخرج الاسمي (I_N) | 26.0 أمبير |
| تيار الحمل الخفيف الزائد (I_Ld) | 25.0 أمبير |
| تيار الحمل الثقيل (I_Hd) | 17.0 أمبير |
| القدرة الاسمية (P_N) | 11.0 كيلوواط (15.0 حصان) |
| نطاق جهد الإدخال الرئيسي | 380 إلى 480 فولت تيار متردد ثلاثي الطور (+10% / -15%) |
| فئة الحاوية | IP21 / نوع UL 1 |
| نطاق درجة حرارة التشغيل | -15 إلى 50 درجة مئوية (تخفيض الأداء فوق 40 درجة مئوية) |
| مدخلات تماثلية | 2 × قابل للبرمجة (تكوين جهد أو تيار) |
| مخارج تماثلية | 2 × قابل للبرمجة (نطاق 0 إلى 20 مللي أمبير) |
| مدخلات رقمية | 6 × قابل للبرمجة (دعم منطق داخلي/خارجي 24 فولت تيار مستمر) |
| مخارج المرحل | 3 × قابل للبرمجة (شكل C، 250 فولت تيار متردد / 30 فولت تيار مستمر، 2 أمبير كحد أقصى) |
| اتصال حافلة ميدانية مدمج | Modbus RTU (واجهة EIA-485) |
| وزن الشحن (محسوب) | 6.80 كجم (15.0 رطل) |
| أبعاد العبوة (محسوبة) | 373 × 125 × 223 مم (ارتفاع × عرض × عمق) |
| كتلة المحطات | تعيين الإشارة الافتراضي | الخصائص الكهربائية |
|---|---|---|
| +24 فولت / DGND | خرج جهد مساعد | 24 فولت تيار مستمر، أقصى تيار 250 مللي أمبير |
| DI1 | أمر بدء / إيقاف | إدخال رقمي، اختيار PNP/NPN (12 إلى 30 فولت تيار مستمر) |
| DI2 | دوران أمامي / عكسي | إدخال رقمي، اختيار PNP/NPN (12 إلى 30 فولت تيار مستمر) |
| AI1 | مرجع سرعة خارجي | إدخال تماثلي: 0 إلى 10 فولت، أو 0/4 إلى 20 مللي أمبير |
| OUT1، OUT2، OUT3 | مخارج المرحل 1 إلى 3 | جهات تبديل، تصنيف مقاوم 2 أمبير عند 250 فولت تيار متردد |
| OUT4، OUT5 (STO) | إيقاف عزم الدوران الآمن (قناة مزدوجة) | الامتثال لمستوى SIL 3، مدخلات حلقة الأمان الفيزيائية |
يعمل ACS580-01-026A-4 كبديل قوي للغاية لتركيبات ACS550-01-023A-4 المتوقفة عن الإنتاج. بينما يوفر نفس تكوينات تثبيت الإطار R2 القياسية، تحقق دائمًا من تحويل خرائط المعلمات الخارجية (خاصة تلك المرتبطة بمعلمات الكبح الديناميكي أو التكوينات الماكرو المخصصة) باستخدام برنامج Drive Composer قبل التنفيذ الميداني.
تشغيل هيكل الإطار R2 في درجات حرارة بيئية تتجاوز 40 درجة مئوية سيؤدي إلى تخفيض خطي في التيار بنسبة 1% لكل درجة مئوية إضافية حتى حد أقصى مطلق 50 درجة مئوية. لتجنب انقطاعات الجهد المنخفض أو التيار الزائد المرتبطة بالحرارة خلال دورات العمل الشاقة (مثل الناقلات المحملة)، تأكد من أن مسارات التهوية تتوافق مع مواصفات الفراغ القياسية للمصنع بمسافة 150 مم من الأعلى والأسفل.
لا تمرر أسلاك كابل التحكم بجانب خطوط خرج المحرك ذات الجهد العالي. قم دائمًا بإنشاء اتصالات تأريض درع بزاوية 360 درجة على جميع كابلات درع التحكم الواردة مباشرة عند لوحة مدخل المحرك المعدنية. عند استخدام خيارات 24 فولت تيار مستمر الخارجية، تأكد من تنفيذ توجيه القفز الصحيح على محطات لوحة التحكم لمنع تغيرات إشارة حلقة التأريض.
قم بتركيب وحدة الإطار R2 عمودياً على لوحة خلفية مسطحة وغير قابلة للاشتعال باستخدام براغي تثبيت M5 قياسية لتأمين الألسنة الهيكلية العلوية والسفلية.
قم بتوجيه خطوط الطاقة الثلاثية الطور المتماثلة الواردة إلى محطات الإدخال U1 وV1 وW1، وقم بتأريض خط PE الوارد إلى كتلة تأريض هيكل الخزانة.
قم بتوصيل كابل المحرك المتماثل والمُدرع بدقة إلى المحطات U2 وV2 وW2. تأكد من أن الدرع النحاسي لكابل المحرك مثبت بمشبك بزاوية 360 درجة عند حامل تأريض المحرك.
تحقق من أن أسلاك القفز الخاصة بإيقاف عزم الدوران الآمن (STO) متصلة بشكل صحيح في المحطات OUT4/OUT5 ما لم تكن مرحلات الأمان الطارئة ذات القناتين الفيزيائية الخارجية متصلة.
