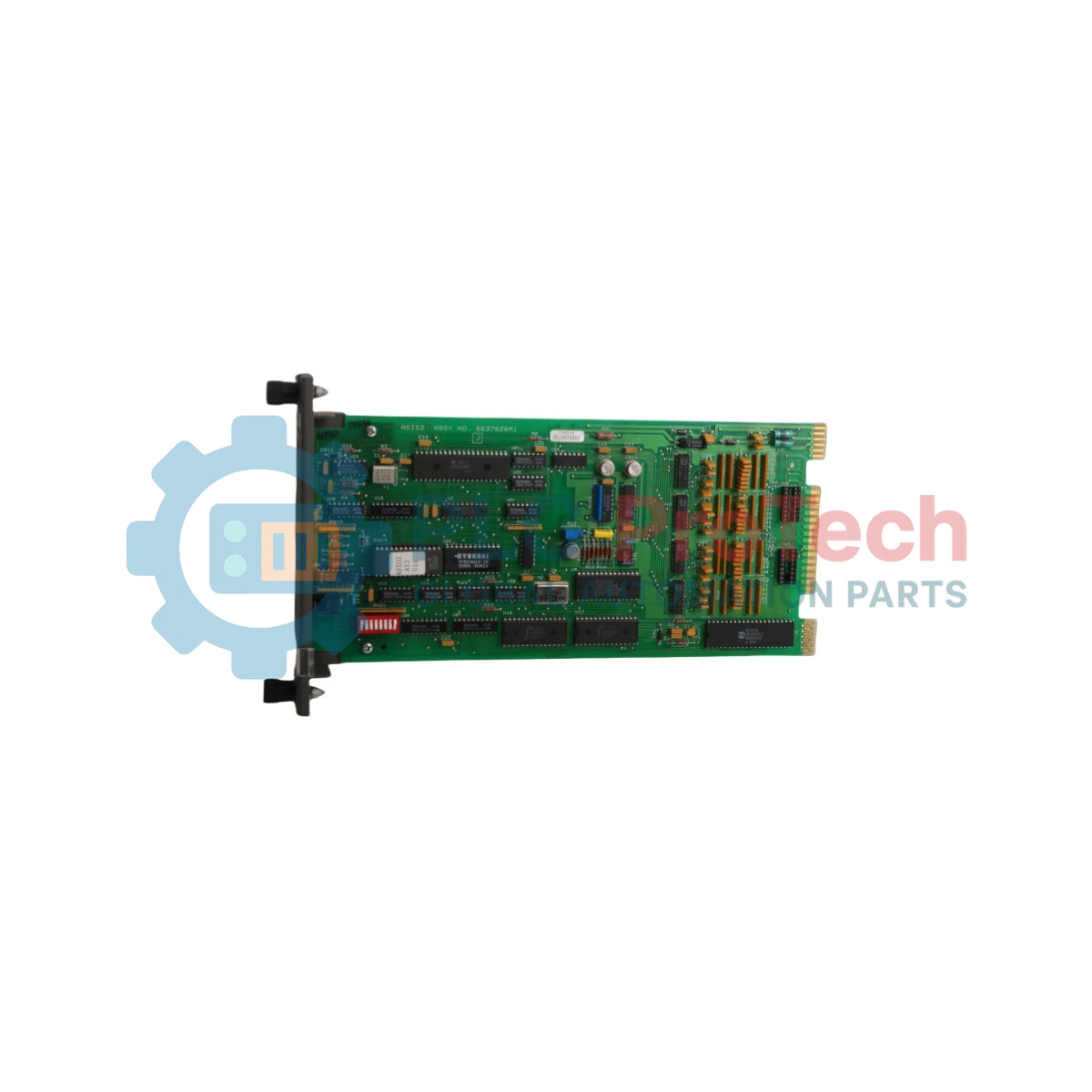

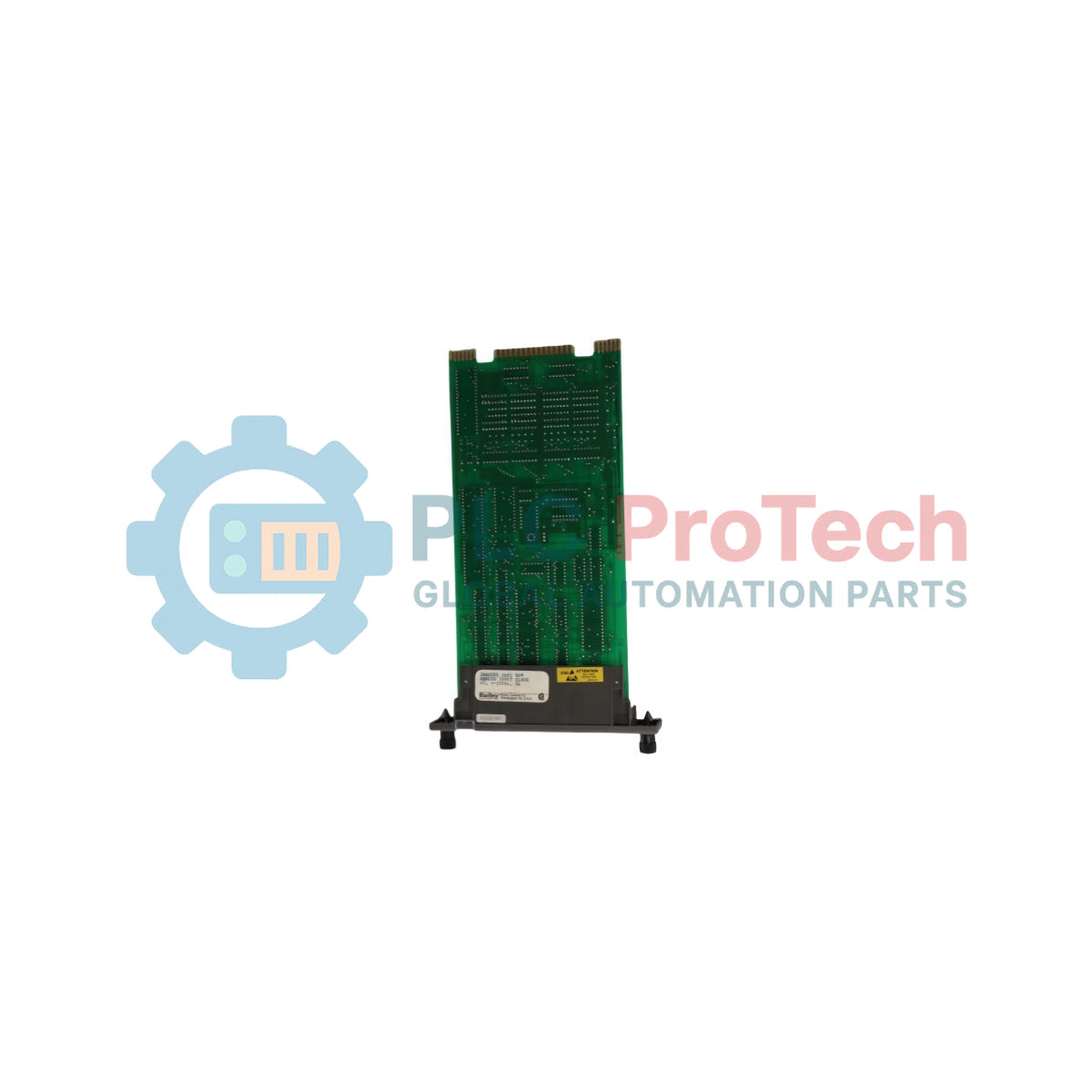

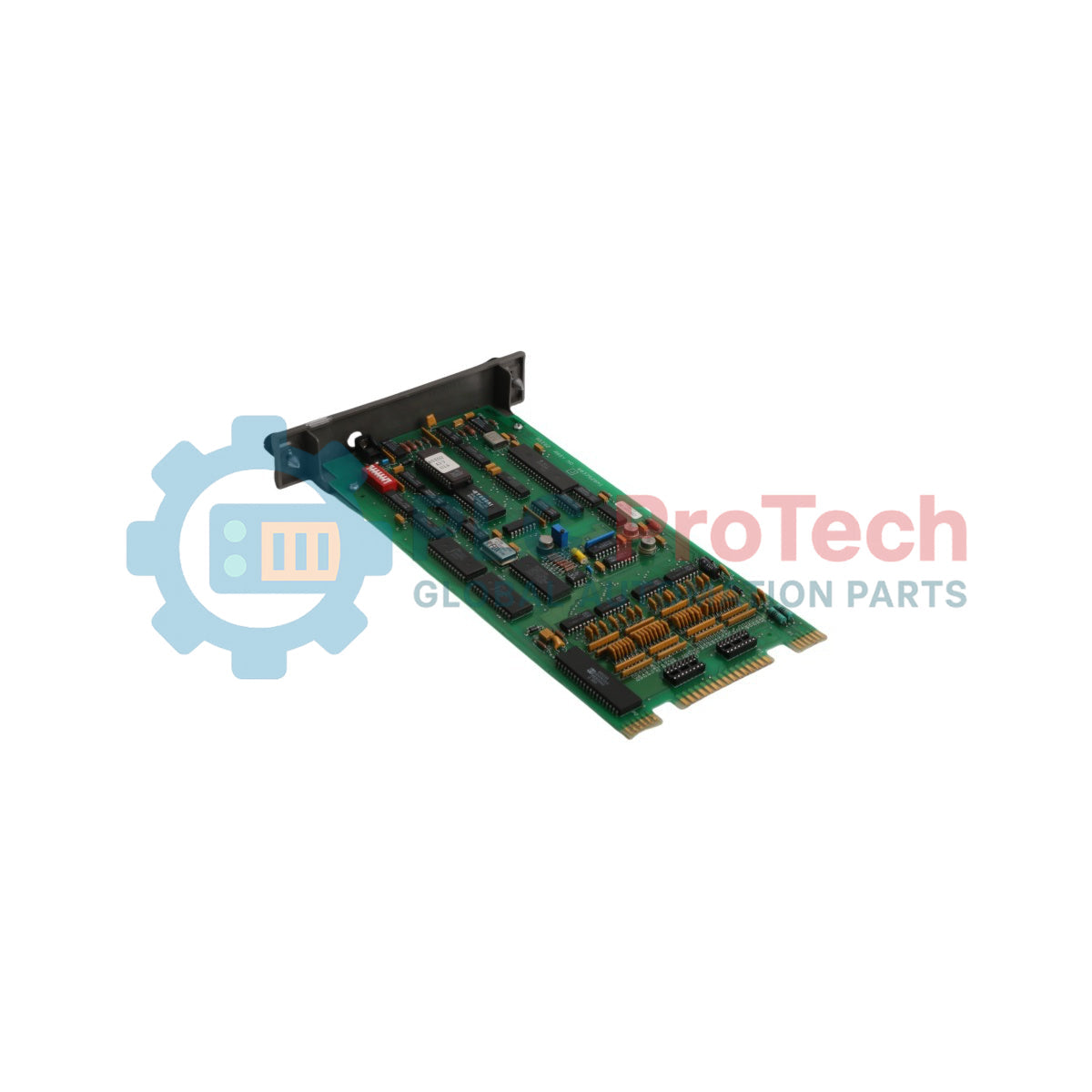

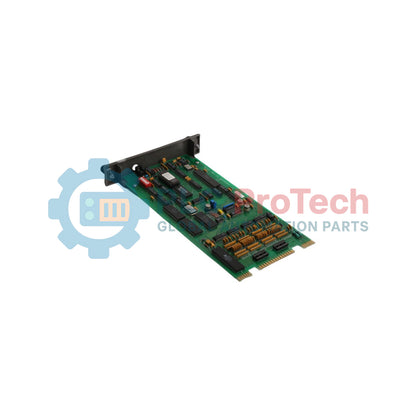

وحدة إدخال تناظرية تابعة Bailey Infi 90 IMASI02 من ABB

نظرة عامة على المنتج

تُعد وحدة الإدخال التناظرية التابعة  IMASI02 عالية الكثافة، وقد طوّرتها ABB Bailey لنظام إدارة العمليات القوي  Infi 90 . وبوصفها واجهة ميدانية عالية التكامل، تستقبل هذه البطاقة خمس عشرة إشارة منفصلة من إشارات العملية الميدانية من مستشعرات متخصصة، وتحولها إلى صيغة رقمية عبر اللوحة الخلفية للنظام. وتعتمد العمليات الصناعية الثقيلة المؤتمتة—مثل وحدات توليد الطاقة الحرارية بالوقود الأحفوري، ومفاعلات المعالجة الكيميائية، ومصانع الورق واسعة النطاق—على  IMASI02 لجمع بيانات التغذية الراجعة للمتغيرات الحيوية. وتحلل وحدة المعالج متعددة الوظائف ‏(MFP) بيانات القياس الأولية هذه للحفاظ على تنفيذ دقيق لحلقات التحكم. بالإضافة إلى ذلك، تدعم الوحدة الاتصالات الذكية ثنائية الاتجاه، ما يتيح لها توجيه الأوامر التشغيلية مباشرةً من وحدة المعالج متعددة الوظائف ‏(MFP) أو طرفية جهاز الإرسال الذكي ‏(STT) إلى أجهزة إرسال Bailey Controls الذكية. وتتيح هذه الإمكانية التهيئة عن بُعد، وتسرّع إجراءات التشخيص، وتحدّ من فترات توقف النظام غير المتوقعة.

توصيل البيانات وتهيئة الأجهزة

تضمن مسارات الواجهة الهيكلية وتخطيط الناقل وخطوط الاتصال الداخلية لوحدة الأجهزة التابعة  IMASI02 تسليم البيانات بسلاسة داخل حامل الهيكل.

• سعة الإدخال متعددة القنوات: تضم خمسة عشر مسارًا معزولًا مصممًا لاكتساب متغيرات عملية تناظرية مستقلة في الوقت نفسه من دون تداخل بين القنوات.

• وصلة التثبيت المباشر للوحدة: تتصل مباشرة باللوحة الخلفية لوحدة تثبيت الوحدات ‏(MMU) عبر الطرف P1 لسحب خطوط طاقة التشغيل المنظمة بجهد +5 فولت تيار مستمر و+/-15 فولت تيار مستمر.

• ارتباط ناقل موسّع الأجهزة التابعة: تتصل عبر الموصل P2 لجسر سجلات الإدخال المحلية إلى ناقل موسّع الأجهزة التابعة المخصص، لإجراء استطلاع عالي السرعة من بطاقة النظام الرئيسي.

• توجيه اتصالات الأجهزة الذكية: تنقل مصفوفات البرمجة المعقدة وأوامر التهيئة الرقمية من النظام الرئيسي إلى أجهزة الحقل الذكية المثبتة على الخط.

• مجموعة التحقق التشخيصي: مزوّدة بمصابيح LED أمامية لحالة الأجهزة، توفر رموز تحقق ميدانية أثناء اختبار الحلقات واستكشاف أعطال النظام وإصلاحها.

معايير الأداء الفني

الأسئلة الشائعة حول تشغيل النظام الصناعي

كيف تتواصل وحدة IMASI02 مع وحدة النظام الرئيسية الأساسية؟

تتصل IMASI02 بوحدتها الرئيسية المخصصة عبر ناقل موسّع التابع من خلال الموصل الخلفي P2. ولإنشاء مسار الاتصال هذا، يجب تركيب مفتاح dipshunt فعلي على اللوحة الخلفية لوحدة تركيب الوحدات (MMU) عبر خطوط الفتحة المحددة. إذا لم تكن الوحدات قريبة بما يكفي لتمكين الناقل من الربط بينها، أو إذا كان مفتاح dipshunt مفقودًا، فسيفشل الاتصال.

ما خطوط جهد مصدر الطاقة المطلوبة لتشغيل الدوائر الداخلية لهذه البطاقة؟

تستمد البطاقة طاقتها الكهربائية بالكامل عبر موصل اللوحة الخلفية P1 عند تثبيتها داخل هيكل الوحدة. وتتطلب مصدرًا منظّمًا بجهد +5 VDC إلى جانب خطَّي جهد مستقرين بقيمة +/-15 VDC لتشغيل كلٍّ من منطق المعالجة الرقمية ومصفوفات تهيئة المدخلات التناظرية.

هل يستطيع مهندسو الموقع معايرة أجهزة الإرسال الذكية مباشرةً عبر واجهة IMASI02؟

نعم. تدعم الوحدة الإشارات الذكية ثنائية الاتجاه. ويمكنها تمرير ملفات التكوين وأوامر التشغيل المستلمة من وحدة المعالج متعددة الوظائف (MFP) أو من طرفية الإرسال الذكية المحمولة (STT) مباشرةً إلى أجهزة الإرسال الذكية الميدانية المتصلة من Bailey Controls.

دليل الهندسة والتركيب

• إعداد مفتاح Dipshunt ووضع موسّع التابع:

  قبل إدخال IMASI02 في الفتحة المخصصة لها في وحدة تركيب الوحدات (MMU)، تحقّق من تثبيت مفتاح dipshunt الخاص بلوحة التوصيل الخلفية بإحكام على هيكل MMU. يجب أن يربط مفتاح dipshunt فعليًا بين دبابيس ناقل موسّع التابعين، بين بطاقة الإدخال التابعة ومعالجها الرئيسي المقابل. رتّب الوحدات بجوار بعضها في تخطيط الحامل للحفاظ على توصيلات ناقل نظيفة ومنع انعكاسات الإشارة.

• قواعد تأريض لوحة التوصيل الخلفية ومحاذاة الكابل الشريطي:

  أدخل البطاقة برفق على طول قضبان توجيه الفتحة حتى يتشابك الموصلان P1 وP2 بإحكام مع لوحة التوصيل الخلفية. لا تُدخل الوحدة بالقوة، إذ قد تؤدي المسامير غير المحاذاة إلى إتلاف خطوط الناقل بشكل دائم أو إلى قصر مسارات طاقة +5 VDC و+/-15 VDC. تأكد من توصيل إطار الهيكل بشكل صحيح بنقطة التأريض الوحيدة لأرضي المنشأة لحماية رقائق التحويل التناظري من الضوضاء الكهرومغناطيسية عالية التردد.

• بروتوكولات عزل الإشارة وتوجيهها والحماية الحرارية:

  وجّه جميع أسلاك المستشعرات التناظرية الخارجية عبر كابلات مزدوجة مجدولة مخصصة ومُحصَّنة للحفاظ على قنوات الإدخال الـ15 من تشويهها بسبب الضوضاء الحثية المحيطة. صِل شاشات الكابلات بالأرضي عند لوحة الإنهاء فقط، واقطعها بشكل نظيف من جهة جهاز القياس الميداني. أبقِ فتحات تهوية اللوحة خالية للحفاظ على درجة حرارة تشغيل مستقرة ضمن النطاق المعتمد من 0 إلى +70 درجة مئوية، مما يمنع الانجراف الحراري في دوائر المحوّل التناظري إلى الرقمي.
