الشركة المصنعة: ABB
رقم المنتج: IMMFP03
Country of origin:سويسرا
نوع المنتج: وحدة معالج متعددة الوظائف
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 840ج
Dimensions: 35.56 مم × 177.80 مم × 298.45 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

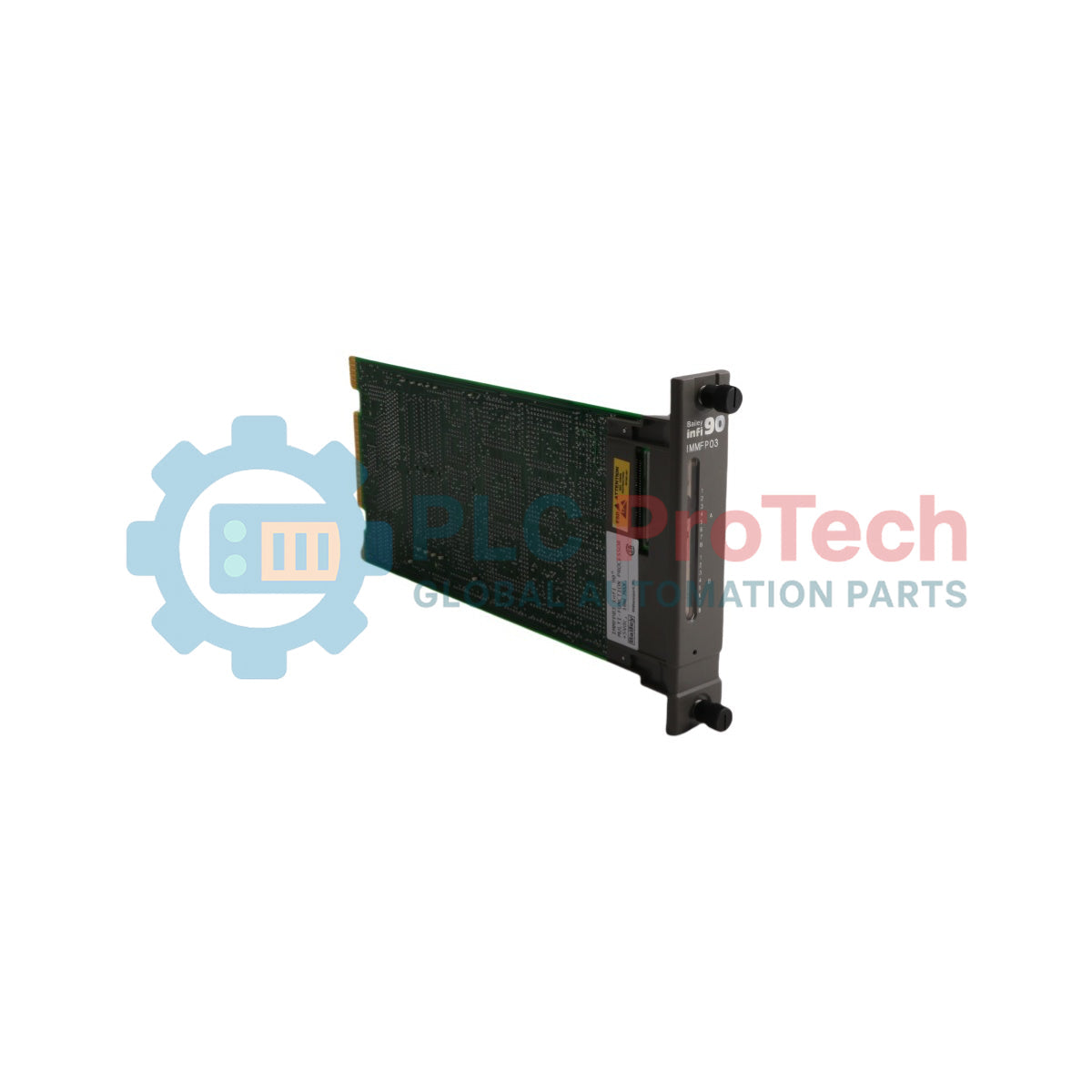

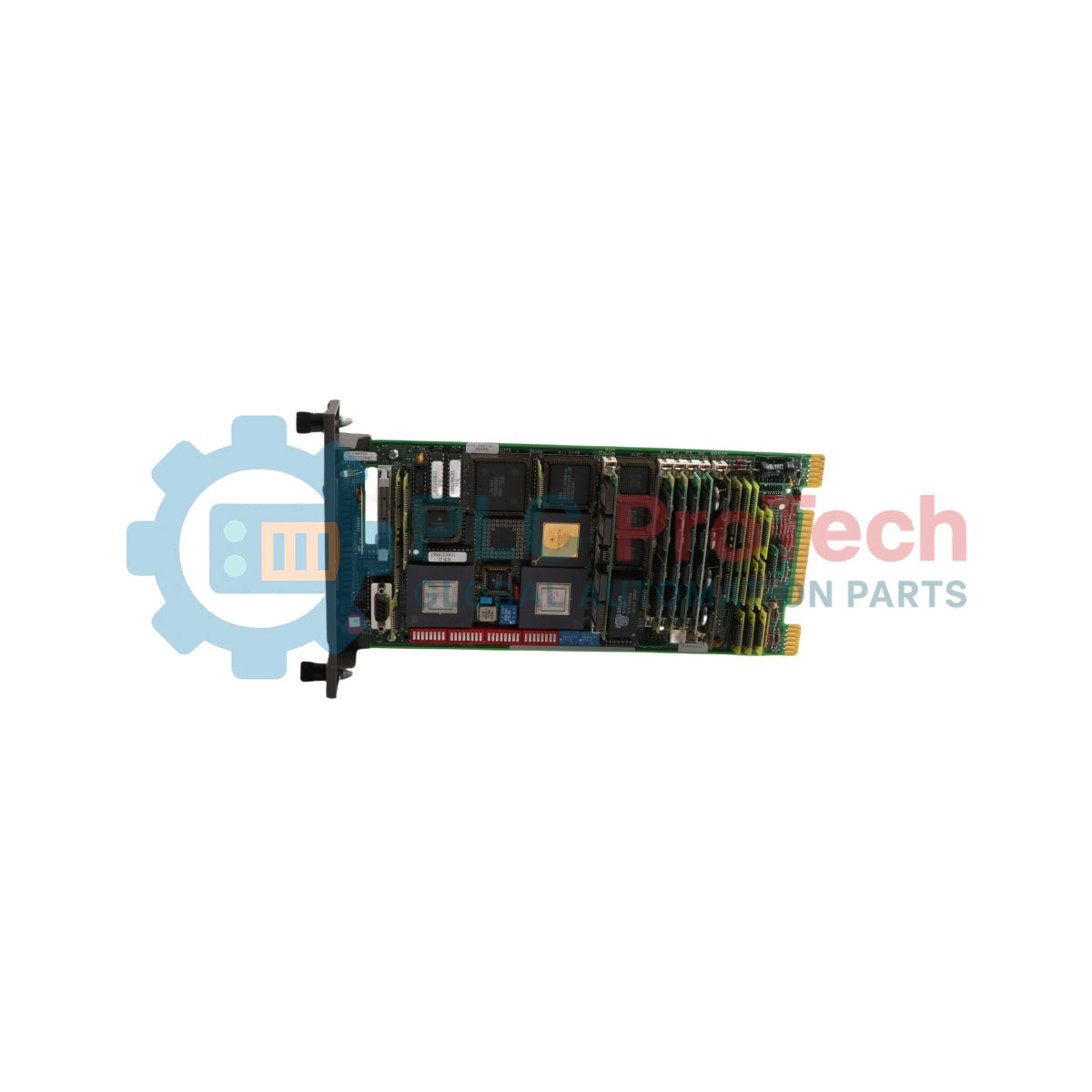

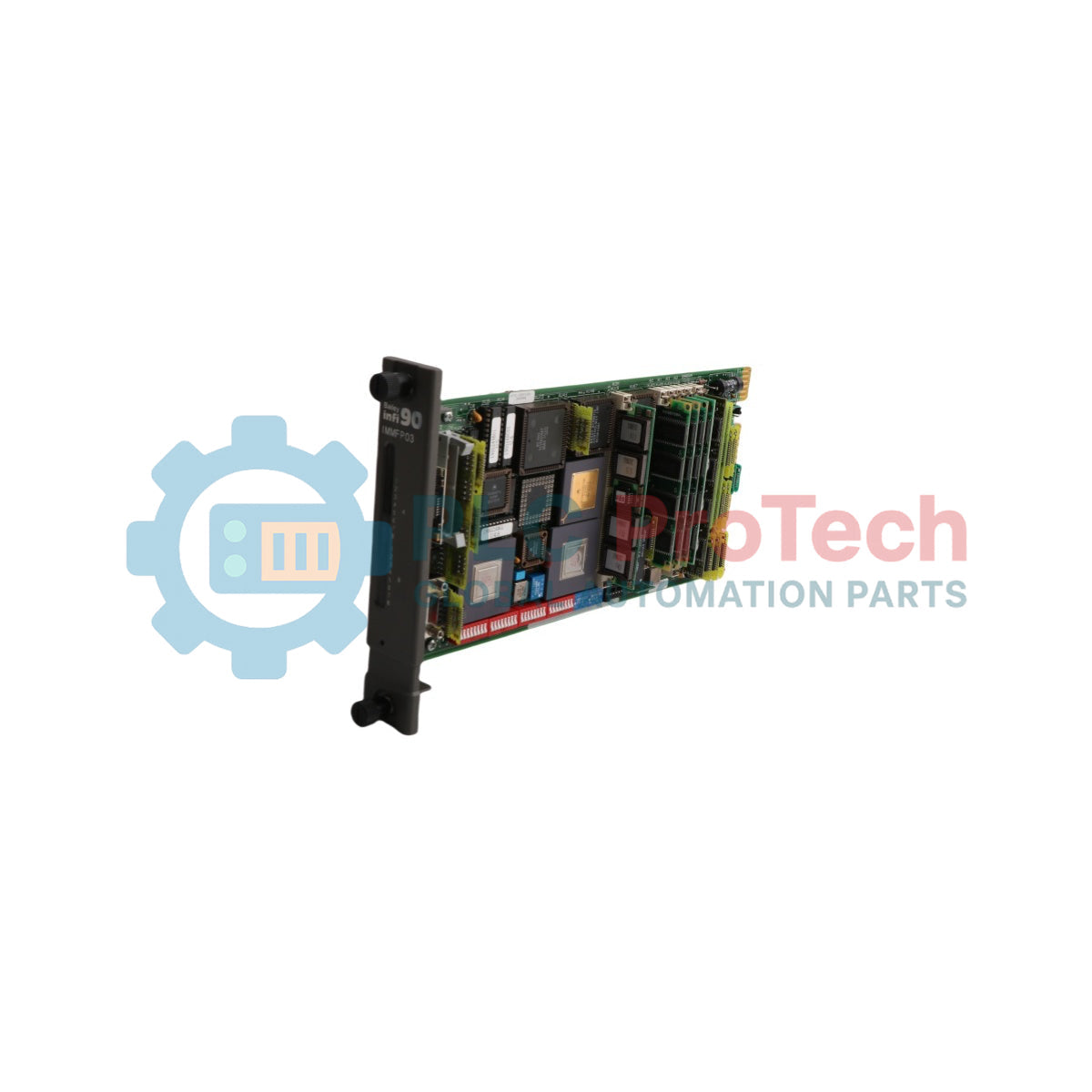

إن IMMFP03 (IMMFP03) هو وحدة معالج متعددة الوظائف مستقلة عالية السعة، مصممة لأنظمة التحكم الموزعة ABB Bailey INFI 90 وHarmony Rack. وقد صُمم محرك الحوسبة هذا، ذي البنية 32 بت، للتطبيقات كثيفة البيانات والبرامج في القطاعات الصناعية المستمرة، بما في ذلك توليد الطاقة بالحمل الأساسي، ومجمعات تكرير المواد الكيميائية، والعمليات المعدنية واسعة النطاق، حيث ينسق في الوقت نفسه تكوينات التحكم التناظرية والمتسلسلة والمتعلقة بالدفعات. ويعمل IMMFP03 على منصة بتردد 32 ميغاهرتز مع معالجة عبر الوصول المباشر إلى الذاكرة (DMA)، ويدير الاتصالات لما يصل إلى 64 وحدة إدخال/إخراج لا مركزية عبر ناقل التوسعة عالي السرعة. ويضمن دمج هذه الوحدة في البنية الأساسية لنظام التحكم الموزع (DCS) تنفيذًا حتميًا لروتينات تحسين الحلقات ونمذجة الأداء، مع توفير تكرار احتياطي فوري سلس ودون اضطراب يحافظ على تشغيل عمليات المصنع الحرجة أثناء الانقطاعات المادية غير المتوقعة للمعالج.
يوفر التصميم الهندسي الأساسي للبطاقة IMMFP03 تنسيقًا شاملًا للأنظمة الفرعية، ومسارات ذاكرة عالية الكثافة، وواجهات تسلسلية أصلية عبر أجهزة التوسعة الاختيارية.
إطار عمل الذاكرة المدمجة: يتميز بذاكرة وصول عشوائي ثابتة (SRAM) عالية السرعة بسعة 2 ميغابايت، مرتبطة بمسار بيانات أصلي بعرض 32 بت عبر جميع مقاطع الذاكرة (بما في ذلك NVRAM وROM)، مما يضمن المعالجة دون حالات انتظار لبنى كتل الوظائف المعقدة.
مسار التكرار الاحتياطي الفوري: يدمج وصلة تكرار متوازية عالية السرعة مدمجة، قادرة على التعامل مع معدل نقل أقصى يصل إلى 8 ميغابايت (4 ميغابايت أثناء التشغيل العادي) للتتبع الفوري بين المعالج الأساسي والمعالج الثانوي.
تحسين ناقل التوسعة: يستخدم وضع تشغيل آليًا للتبديل بين Auto وDMA على ناقل توسعة الإدخال/الإخراج، لمعالجة المدخلات والمخرجات متعددة القنوات دون فرض زمن تأخير للدورة على المعالج الدقيق المركزي.
التوصيل البيني للمحطات المساعدة: تتحد مع وحدة الواجهة الاختيارية IMMPI01 لإنشاء وصلات مخصصة، مدفوعة بالوصول المباشر إلى الذاكرة (DMA)، تدعم ما يصل إلى 64 محطة تحكم تماثلية تسلسلية بسرعة 40 كيلوبود (IISAC01)، أو ما يصل إلى 8 محطات تحكم رقمية تسلسلية بسرعة 5 كيلوبود (NDCS03)، إلى جانب شبكتي اتصال تسلسليتين RS-232-C / RS-485.
| المقياس الهندسي | القيم التفصيلية للخصائص |
| تسمية الطراز | IMMFP03 |
| هوية العلامة التجارية | ABB Bailey |
| توافق النظام | أنظمة رفوف INFI 90 / Harmony |
| نواة المعالج الدقيق | وحدة معالجة 32 بت تعمل بسرعة 32 MHz |
| سعة SRAM المدمجة | 2 ميغابايت (عرض مسار البيانات 32 بت) |
| بلد المنشأ | الولايات المتحدة (US) |
| الوزن الصافي للعتاد | 0.84 كجم |
| العرض الفعلي | 35.56 مم (1.40 بوصة) |
| الارتفاع الفعلي | 177.80 مم (7.00 بوصات) |
| الطول الفعلي | 298.45 مم (11.75 بوصة) |
| استهلاك الطاقة | +5 VDC عند 2 A اسميًا (تبديد نموذجي قدره 10 W) |
| لغات البرمجة | C، وBasic، وBatch، وLadder Logic، وكتل الوظائف القياسية |
| الحد الجوي | من مستوى سطح البحر حتى ارتفاع تشغيلي يبلغ 3 كم (1.86 ميل) |
| درجة الحرارة البيئية | من 0 إلى 70 درجة مئوية (من 32 إلى 158 درجة فهرنهايت) كنطاق تشغيلي |
| نطاق الرطوبة النسبية | من 0% إلى 95% حتى 55 درجة مئوية، مع خفض التصنيف إلى 45% كحد أقصى عند 70 درجة مئوية (من دون تكاثف) |
| اعتماد الوكالات | معتمد من CSA لمعدات التحكم في العمليات في المواقع العادية |
كيف يحمي مؤقت أعطال الآلة (MFT) العملية إذا توقفت وحدة IMMFP03 عن الاستجابة؟
مؤقت أعطال الآلة (MFT) هو دائرة مراقبة عتادية يجب إعادة ضبطها باستمرار بواسطة المعالج ذي 32 بت أثناء التنفيذ العادي للحلقة. وإذا أوقف استثناء داخلي في البرنامج الثابت أو خطأ في تماثل الذاكرة تنفيذ البرنامج، تنقضي مهلة مؤقت MFT، فيوقف مخرجات الوحدة فورًا ويبدأ نقلًا تلقائيًا سلسًا للتحكم إلى بطاقة المعالج الاحتياطية في وضع الاستعداد.
ما الفرق الوظيفي بين الطرازين IMMFP03 وIMMFP03B؟
يكمن الفرق الرئيسي في تكوين ذاكرة الوصول العشوائي الساكنة (SRAM) المدمجة. يحتوي الطراز القياسي IMMFP03 على 2 ميغابايت من ذاكرة SRAM، بينما يوسّع الطراز IMMFP03B عالي الكثافة طبقة الذاكرة هذه إلى 8 ميغابايت. ويستخدم كلا الطرازين نفس الشكل الخارجي، وتوزيع أطراف اللوحة الخلفية، وأنوية المعالجة بسرعة 32 MHz، ما يتيح لهما استخدام وحدات الإنهاء نفسها ومساحات الخزائن نفسها.
كيف يفسّر المهندسون مؤشرات LED البالغ عددها 16 الخاصة بوحدة المعالجة المركزية والظاهرة عبر نافذة اللوحة الأمامية؟
تعرض مصابيح CPU الحمراء الستة عشر رموز الأخطاء في الوقت الفعلي، ومصفوفات حالة النظام، ومؤشرات تقدّم التهيئة. أثناء التشغيل العادي، تومض هذه المصابيح بتتابعات نمطية تشير إلى تنفيذ دورات المعالجة في الخلفية. يشير نمط مصابيح ثابت ومتجمّد مقترن بمصباح الحالة الأحمر إلى عطل محدد في الأجهزة أو رمز خطأ في التهيئة، ويمكن الرجوع إليه في دليل تشخيص النظام.
الحد من التفريغ الكهروستاتيكي والتخزين: تحتوي IMMFP03 على مكوّنات CMOS عالية الكثافة عرضة لارتفاعات الجهد الكهروستاتيكي. أبقِ بطاقة المعالج داخل كيس الحماية المضاد للكهرباء الساكنة حتى تركيبها. يجب على الفنيين ارتداء سوار معصم مناسب للحماية من التفريغ الكهروستاتيكي (ESD)، موصولًا توصيلًا صحيحًا بإطار الخزانة المعدني، قبل لمس لوحة الدوائر أو ضبط مفاتيح DIP المدمجة.
قواعد وضع الهيكل وتدفق الهواء الحراري: تتطلب مجموعة الوحدات فتحة فعلية واحدة داخل وحدة تركيب الوحدات (MMU) من طراز INFI 90. لاحظ أنه يجب ترك الفتحة المجاورة الموجودة مباشرة إلى يسار وحدة MFP مفتوحة أو حجزها لوحدة واجهة الإدخال/الإخراج المساعدة الاختيارية IMMPI01. تأكّد من إحكام قفل برغيي الإبهام المثبتين في اللوحة الأمامية العلوية والسفلية داخل إطار MMU لإكمال مستوى التأريض للهيكل والحفاظ على تدفق تبريد حملي رأسي سليم وغير معاق عبر فتحات الخزانة.
العزل من تداخل الترددات اللاسلكية (RFI) في الخزانة: قد تتأثر خطوط المعالجة المدمجة بتداخل الترددات اللاسلكية على مسافات قريبة. يجب على العاملين ميدانيًا الحفاظ على سلامة أبواب الخزانة أثناء تشغيل المنشأة. تجنّب استخدام أجهزة الإرسال والاستقبال اللاسلكية المحمولة أو معدات الاتصالات الرقمية على مسافة تقل عن مترين من حاوية معالج غير محمية أو مفتوحة.
التهيئة أثناء التشغيل والحفاظ على NVRAM: عند تنفيذ الضبط أثناء التشغيل أو تعديل رموز الوظائف عبر محطة العمل الهندسية، تحقّق من حالة بطارية النسخ الاحتياطي الداخلية. تحافظ ذاكرة الوصول العشوائي غير المتطايرة (NVRAM) المدمجة على ثوابت الضبط والمتغيرات المرحلية المعدّلة أثناء انقطاع التيار. تحقّق من مؤشرات العمر التخزيني للبطارية أثناء فترات إيقاف الصيانة السنوية الدورية لضمان سلامة الاحتفاظ بالبيانات.
