الشركة المصنعة: ABB
رقم المنتج: IMHSS03
Country of origin:سويسرا
نوع المنتج: وحدة سيرفو هيدروليكية
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
Dimensions: 3.5 سم × 31.5 سم × 17.7 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

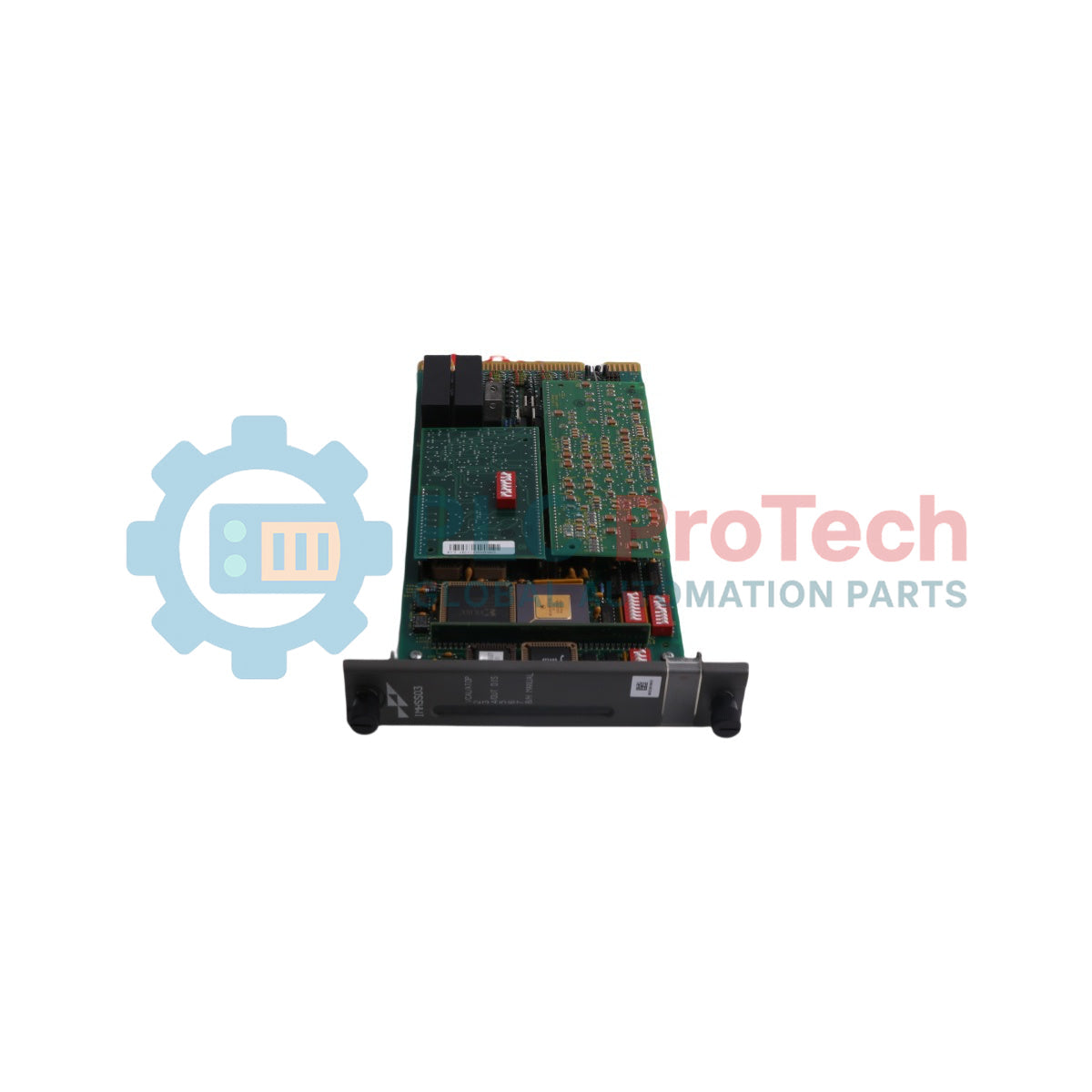

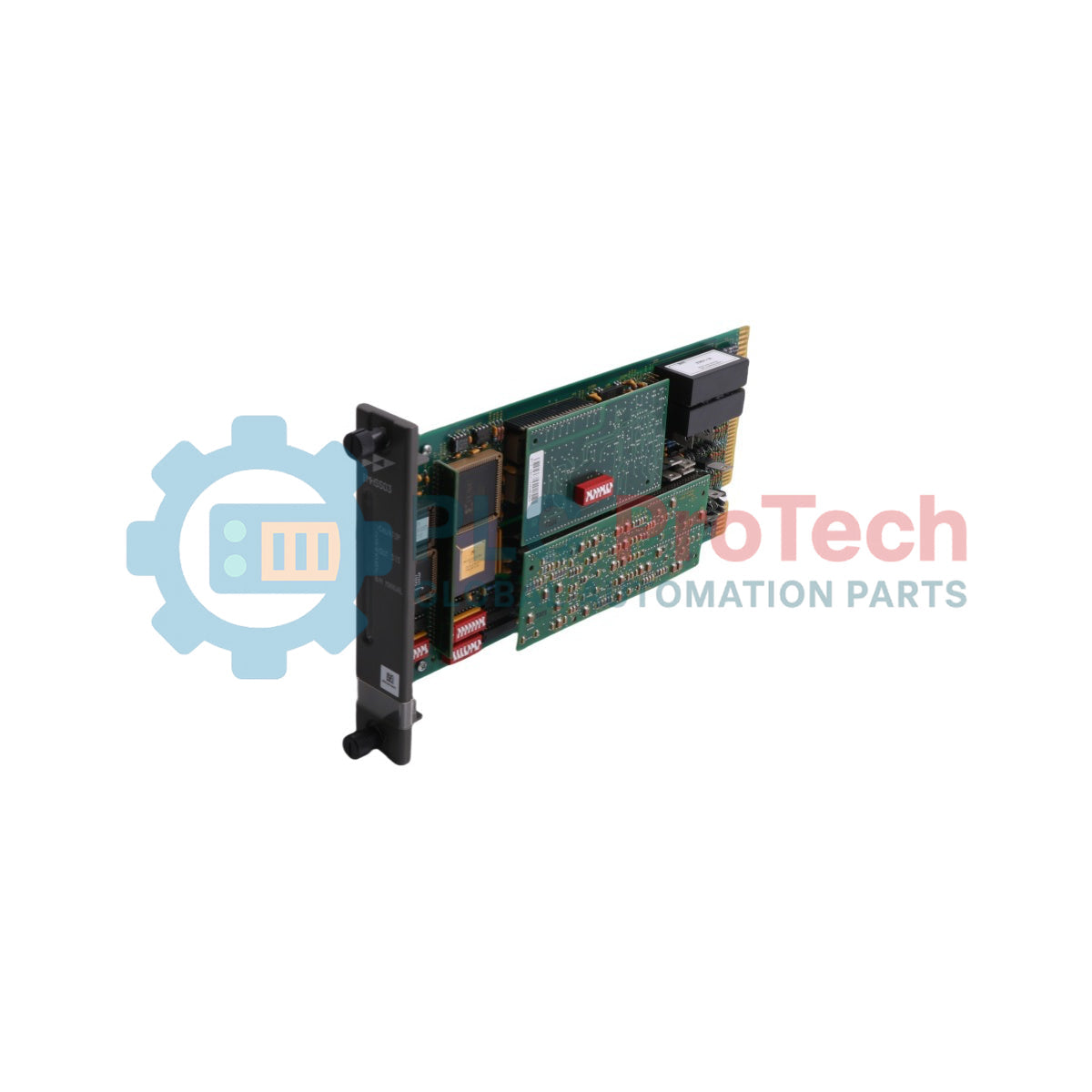

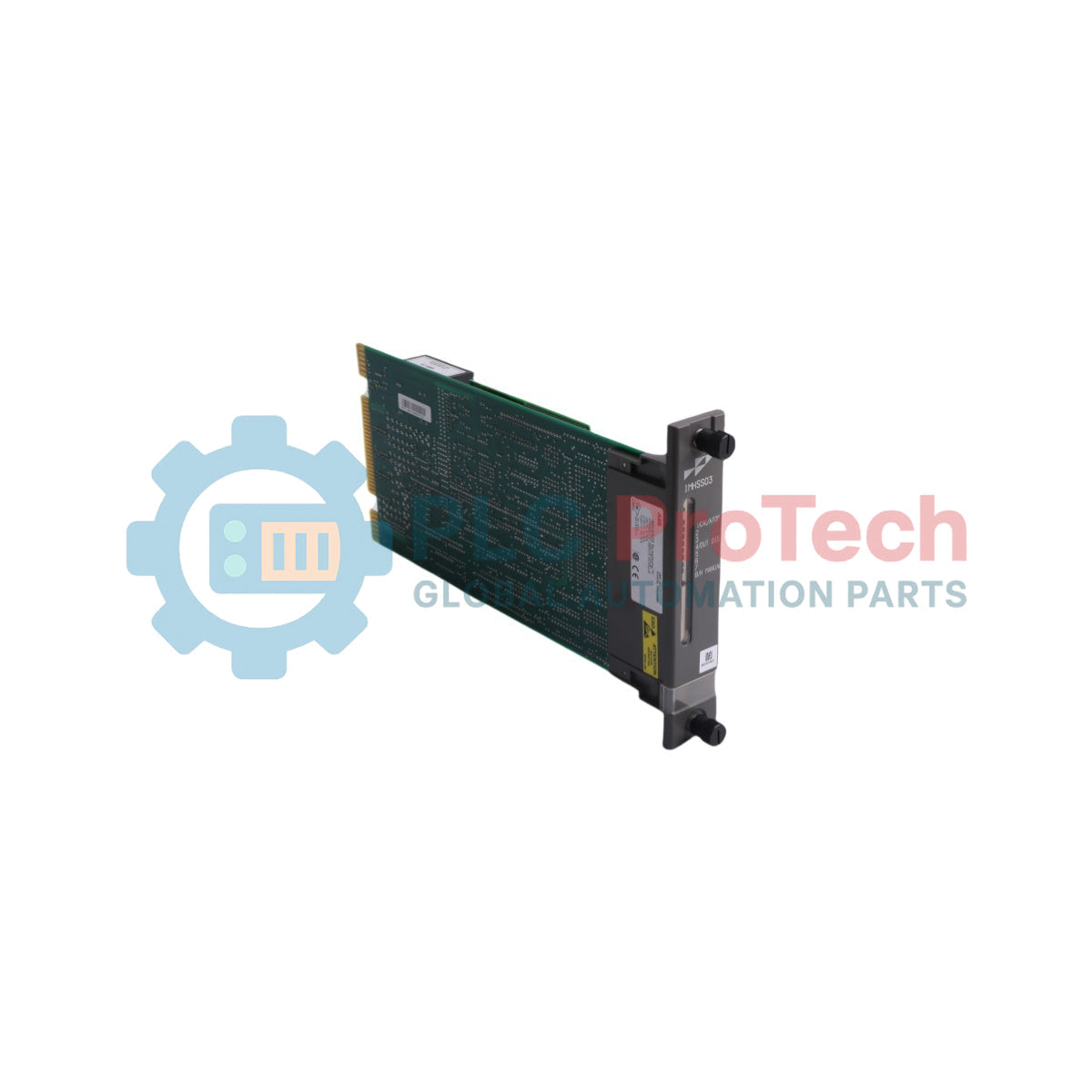

تُعد IMHSS03 (IMHSS03) وحدة تحكم دقيقة لموضع الصمام مدفوعة بمعالج دقيق، مصممة لنظام ABB Bailey INFI 90 وHarmony Rack. تم تصميمها لحلقات التحكم الحرجة للغاية في التوربينات داخل محطات توليد الطاقة ومصافي البتروكيماويات والمحركات الميكانيكية الصناعية الثقيلة، وتعمل هذه الوحدة كرابط الأجهزة الحاسم بين معالج متعدد الوظائف (مثل IMMFP01/02/03) وصمامات السيرفو الكهرهيدروليكية أو محولات التيار إلى الهيدروليك (I/H). من خلال تنظيم التيارات الدقيقة المرسلة إلى آليات السيرفو وقراءة حلقات التغذية الراجعة المزدوجة الاحتياطية لمحول LVDT الخطي المتغير، تضمن IMHSS03 تحكمًا فوريًا وحتميًا في صمام الخانق. يزيل استخدام هذه الوحدة تقلبات صمام الحاكم، ويقلل من خطر توقف التوربين بسبب السرعة الزائدة، ويخفض بشكل كبير وقت التوقف غير المجدول للمحطة أثناء رفض الأحمال المفاجئ على الشبكة.
يقدم تخطيط التحكم في IMHSS03 قدرات معالجة عالية الأداء واحتياطية مصممة للحفاظ على حلقات التحكم المستمرة أثناء تدهور مكونات الميدان النشطة.
منطق الضبط التلقائي لمزيل التضمين: تحتوي البطاقة على خوارزميات داخلية متخصصة تضبط تلقائيًا دائرة كسب مزيل التضمين لتتناسب مع معلمات محول LVDT المحددة. يزيل هذا المعايرة الذاتية تباين المقاوم المتغير اليدوي ويقلل من انحراف الجهد الثانوي الحراري.
تخطيطات مخرجات المشغل: يدعم طرق تشغيل متعددة لصمامات السيرفو. يمكن لمهندسي الميدان ضبط البطاقة لتشغيل صمامين سيرفو نشطين في نفس الوقت (تشغيل مزدوج متوازي) أو تكوين صمام رئيسي نشط واحد إلى جانب صمام ثانوي احتياطي تلقائي.
العزل الجلفاني والبصري للحواجز: يتميز الموديل بمحولات محسنة من التناظرية إلى الرقمية (A/D) ومن الرقمية إلى التناظرية (D/A) معزولة حتى الدرجة الصناعية الكاملة. تعزل هذه البنية لوحة INFI 90 الخلفية عن دوائر الأرض الخارجية، وارتفاعات الجهد الناتجة عن التبديل، والتداخل الكهرومغناطيسي (EMI) القادم من منصة التوربين.
| خاصية بيئية | المواصفات التشغيلية |
| درجة حرارة التشغيل المحيطة | 0 إلى 60 درجة مئوية |
| درجة حرارة التخزين والنقل | -40 إلى 75 درجة مئوية |
| نطاق الرطوبة النسبية | 5 إلى 95% (بدون تكاثف) |
| متطلبات جودة الهواء | هواء صناعي نظيف، جاف، غير موصل، وغير تآكلي |
| نمط التبريد | التبريد بالتوصيل الطبيعي عبر فتحات وحدة التثبيت المعيارية (MMU) |
| سكة مزود الطاقة | قيم تحميل التيار | إجمالي استهلاك الطاقة |
| سكة +5 فولت تيار مستمر | 240 مللي أمبير نموذجي | 1.2 واط |
| سكة +15 فولت تيار مستمر | 12.3 مللي أمبير نموذجي | 185 ميلي واط |
| سكة -15 فولت تيار مستمر | 12.3 مللي أمبير نموذجي | 185 ميلي واط |
| خاصية الإدخال | المقاييس والحدود الهندسية |
| عدد قنوات LVDT | قناتان (كتل واجهة مكررة بالكامل) |
| تكوينات LVDT | يدعم أنواع LVDT ذات 3 أسلاك، 4 أسلاك، أو 5 أسلاك تيار متردد أو تيار مستمر |
| مصفوفة دقة التحويل من تماثلي إلى رقمي | دقة قصوى 24 بت |
| حدود جهد الإدخال | 0 إلى 10 فولت تيار مستمر، أو حتى 7.5 فولت RMS تيار متردد |
| تردد إثارة LVDT | 1.0 كيلوهرتز إلى 10.0 كيلوهرتز (خيارات قابلة للاختيار برمجيًا) |
| تيار إخراج الإثارة | 50 مللي أمبير كحد أقصى لكل قناة قيادة |
| خاصية الإخراج | المقاييس والحدود الهندسية |
| عدد قنوات السيرفو | قناتان (قابلة للتكوين لوضع التشغيل المتزامن أو وضع الاستعداد) |
| مصفوفة دقة التحويل من رقمي إلى تماثلي | دقة 16 بت |
| تكوينات تيار الإخراج | زائد أو ناقص 10 مللي أمبير، زائد أو ناقص 20 مللي أمبير، زائد أو ناقص 40 مللي أمبير، زائد أو ناقص 50 مللي أمبير، أو زائد أو ناقص 100 مللي أمبير |
| أقصى مقاومة تحميل | حتى 1000 أوم عند نطاق إخراج كامل 20 مللي أمبير |
| تصنيف عزل الحلقة | عزل مستمر 500 فولت تيار مستمر من كتل المنطق الداخلية |
| خاصية الإدخال/الإخراج | قيم التكوين |
| المدخلات الرقمية (DI) | 3 قنوات مدخلات معزولة (لإيقاف التوربين، التحكم اليدوي، أو الأقفال) |
| نطاق جهد مدخلات DI | 24 فولت تيار مستمر اسمي (رطوبة داخلية أو خارجية للحلقة) |
| المخرجات الرقمية (DO) | 4 قنوات إخراج معزولة من الحالة الصلبة أو محركات مرحلية |
| تصنيف تيار الغمر لمخرجات DO | 250 مللي أمبير كحد أقصى لكل خط قناة إخراج |
كيف تقوم بتكوين نطاقات التيار المختلفة على IMHSS03؟
يتم التحكم في اختيار تيار محرك السيرفو (مثلًا، زائد/ناقص 10 مللي أمبير حتى 100 مللي أمبير) من خلال مزيج من مفاتيح الديبسويتش المادية الموجودة على لوحة الدائرة المطبوعة ومعلمات كتلة رمز الوظيفة 150 داخل تكوين معالج الوظائف المتعددة. يجب أن تتطابق هذه الإعدادات مع المواصفات الدقيقة على لوحة اسم صمام السيرفو قبل تشغيل النظام.
هل يمكن لـ IMHSS03 التعامل مع حساسات تغذية راجعة LVDT القديمة ذات الأسلاك الثلاثة؟
نعم. الموديل قابل للبرمجة بالكامل للتعامل مع أجهزة استشعار LVDT ذات 3 أسلاك أو 4 أسلاك أو 5 أسلاك. يتم تحديد نوع المستشعر الدقيق وتكوين الأسلاك عبر مواضع القفزات في وحدة الإنهاء ومتغيرات رمز كتلة النظام.
ماذا يعني وميض تركيبة برتقالي/أحمر على مصابيح الحالة؟
تحتوي البطاقة على 9 مصابيح LED تشخيصية. يشير وميض تركيبة معينة إلى استثناء في عملية التشغيل. عادةً ما يعني ذلك انقطاع سلك تغذية LVDT، أو عطل دائرة مفتوحة في حلقة تيار السيرفو، أو أن خطأ موضع الصمام تجاوز نطاق الانحراف المبرمج مسبقًا لفترة أطول من حد المهلة الآمن.
محاذاة الديبشنت والقفزات في وحدة الإنهاء: قبل إدخال بطاقة الموديل في الفتحة، يجب ضبط الديبشنت والقفزات الفيزيائية على وحدات الإنهاء NTMP01 أو NKTU01 وفقًا لنوع LVDT الخاص بك (إثارة تيار متردد أو تيار مستمر). قد يؤدي ضبط القفزات بشكل خاطئ إلى تطبيق جهد تيار مستمر ضار عبر ملف LVDT تيار متردد، مما يسبب فشلًا دائمًا في المستشعر.
مصفوفة الحماية وبروتوكول التأريض: يجب أن تستخدم جميع الأسلاك الميدانية المؤدية إلى صمامات السيرفو وأجهزة استشعار LVDT كابلات مزدوجة ملتوية ومحمية مستقلة. قم بتأريض جديلة الحماية فقط عند وحدة الإنهاء على جانب قضيب النحاس الأرضي في الخزانة. لا توصل الحماية بالأرض عند جسم صمام التوربين، لأن الجهود الأرضية العالية على سطح التوربين ستولد تيارات دائرية أرضية ضخمة عبر خطوط الأجهزة، مما يفسد إشارات الدقة 24-بت.
إجراء المعايرة الآلية برمز الوظيفة 150: قم بقفل ضغط رأس الهيدروليك الأساسي وتحقق يدويًا من أن صمامات التوربين يمكنها التحرك بحرية من 0% إلى 100% دون أي عائق ميكانيكي. نفذ أمر المعايرة الآلية عبر رمز الوظيفة 150 من خلال محطة الهندسة الخاصة بك. سيقوم المعالج برسم حدود الحركة وكتابة عوامل كسب المزيل الجديدة مباشرة في ذاكرة EEPROM غير المتطايرة للموديل.
الاحتفاظ الميكانيكي للموديل وتركيبه: قم بمحاذاة حواف اللوحة مع أدلة البطاقة غير الموصلة في حاوية MMU ذات الفتحة الواحدة. ادفع الموديل بقوة حتى تشعر بأن موصلات DIN الخلفية تتصل باللوحة الخلفية. قم بشد براغي لوحة الوجه العلوية والسفلية إلى عزم 0.4 نيوتن متر (3.5 إنش-رطل) لضمان بقاء البطاقة مثبتة بشكل صحيح ومؤرضة رغم الاهتزازات الصناعية المحلية.
