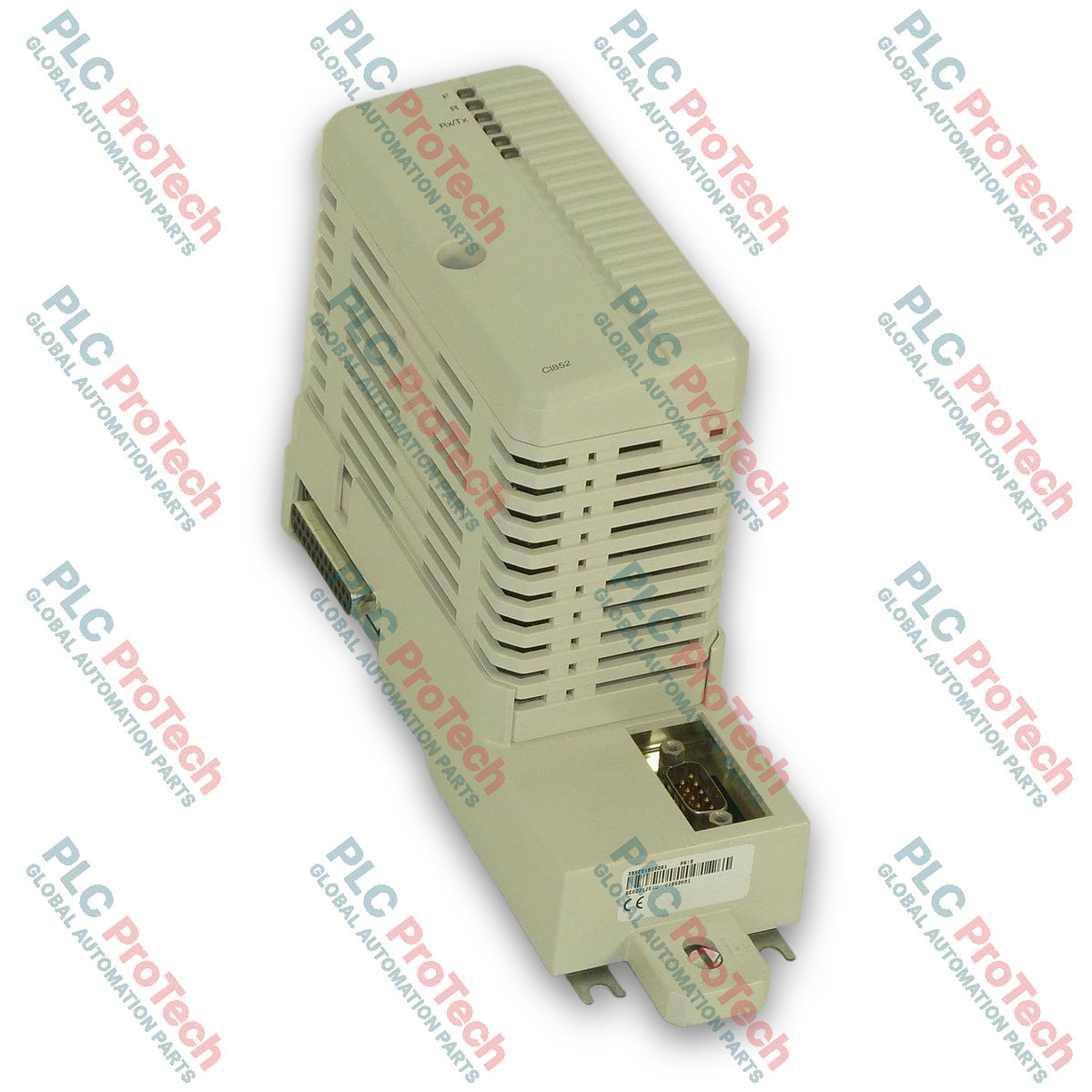

ABB CI852K01 3BSE018102R1 وحدة واجهة اتصالات Foundation Fieldbus H1

SKU CI852K01 3BSE018102R1

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days

  • الشركة المصنعة: ABB

  • رقم المنتج: CI852K01 3BSE018102R1

  • Country of origin:السويد,ألمانيا

  • نوع المنتج: وحدات اتصالات Fieldbus

  • Barcode: 8537101190

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 650ج

  • Dimensions: 250 × 160 × 90 مم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

الوصف

إن ABB 3BSE018102R1 CI852K01 عبارة عن مجموعة واجهة Foundation Fieldbus H1 مصممة لدمج أجهزة Foundation Fieldbus الحقلية مع منصات أجهزة وحدات التحكم ABB System 800xA AC 800M. تعمل الوحدة كرابط اتصال مخصص بين ناقل CEX لوحدة التحكم AC 800M وشبكات Foundation Fieldbus H1، وتنفذ تبادل بيانات التحكم في العمليات بشكل حتمي بسرعات نقل ناقل الحقل القياسية البالغة 31.25 كيلوبت/ثانية.

تتضمن المجموعة وحدة واجهة الاتصالات CI852 ولوحة القاعدة المطابقة TP852 بعرض 60 مم. وبتركيبها مباشرةً على مجموعة وحدة التحكم AC 800M عبر واجهة لوحة القاعدة، توفر الوحدة قناة Foundation Fieldbus H1 واحدة للتعامل مع نقل إشارات الإدخال/الإخراج في الوقت الفعلي، وتشخيص الأجهزة، وإدارة تهيئة أجهزة القياس على مستوى الحقل.

صُممت واجهة 3BSE018102R1 CI852K01 لأتمتة العمليات الصناعية، وتسهّل نشر مقاطع ناقل الحقل بسلاسة عبر تطبيقات التحكم في العمليات. وتتولى الاتصال المباشر بأجهزة الإرسال الذكية وصمامات التحكم وأجهزة تحليل الحقل، لتعمل كبوابة اتصال موثوقة عبر إصدارات أجهزة AC 800M ‏4.1 و5.0 و5.1.

الميزات

  • واجهة Foundation Fieldbus H1: تنفذ اتصالات بروتوكول Foundation Fieldbus H1 أحادية القناة بسرعات نقل قياسية تبلغ 31.25 كيلوبت/ثانية.
  • تجميع مجموعة النظام الكاملة: تتضمن وحدة واجهة الاتصالات CI852 إلى جانب لوحة القاعدة TP852 المخصصة بعرض 60 مم لتبسيط عملية التركيب.
  • تكامل وحدة التحكم AC 800M: توافق مباشر مع بنية الناقل مع نطاقات أجهزة وحدة التحكم ABB System 800xA AC 800M عبر الإصدارات 4.1 و5.0 و5.1.
  • توصيل ميداني أحادي القناة: يدير مقطعًا واحدًا من ناقل الحقل H1 للتعامل مع تبادل البيانات الدورية في الوقت الفعلي مع أجهزة الحقل وتوجيه بيانات التشخيص غير الدورية.
  • عامل الشكل الصناعي القياسي: وحدة مدمجة بأبعاد صافية تبلغ 16 سم عرضًا و9 سم ارتفاعًا و25 سم عمقًا، للتركيب على قضيب DIN أو لوحة قاعدة داخل خزائن النظام.

التطبيقات

  • تكامل ناقل الحقل للعمليات: ربط أجهزة الحقل Foundation Fieldbus H1، بما في ذلك أجهزة إرسال الضغط ومقاييس التدفق ومحددات موضع الصمامات الذكية، ببنى أنظمة DCS ‏ABB System 800xA.
  • تشخيص أجهزة الحقل وإدارة الأصول: توجيه بيانات مراقبة حالة الأجهزة ومعايرتها وتهيئتها بين أجهزة الإرسال الحقلية ومحطات الهندسة المركزية.
  • أنظمة التحكم الموزعة: تتولى حلقات التحكم التنظيمي على مستوى الحقل وتنفيذ شبكات الأجهزة الموزعة ضمن منشآت المعالجة المستمرة.

المواصفات الفنية

المعلمة المواصفات
الشركة المصنّعة ABB
الطراز الدقيق / رمز الطلب 3BSE018102R1
تسمية النوع من ABB CI852K01
تسمية الوحدة CI852
تسمية اللوحة الأساسية TP852
نوع المنتج طقم واجهة وحدة الاتصال
نوع البروتوكول Foundation Fieldbus H1
سرعة الاتصال 31.25 kbit/s
عدد القنوات 1
منصة النظام المتوافقة ABB System 800xA / AC 800M
سلسلة الأجهزة المدعومة AC 800M Hardware 4.1, 5.0, 5.1
العرض الصافي للمنتج 16 cm
الارتفاع الصافي للمنتج 9 cm
العمق / الطول الصافي للمنتج 25 cm
الوزن الصافي للمنتج 650 g
الحجم الإجمالي للعبوة 3.6 dm3
الوزن الإجمالي للعبوة 650 g
بلد المنشأ الأساسي السويد / ألمانيا

التوصيلات / الواجهات

المكوّن / الواجهة الوظيفة
وحدة الاتصال CI852 وحدة المعالجة الرئيسية لتحويل بروتوكول Foundation Fieldbus H1 وتوجيهه
اللوحة الأساسية TP852 (60 mm) لوحة أساسية للتركيب توفر ترابط ناقل اللوحة الخلفية وأطراف توصيل الأسلاك الحقلية

إرشادات التركيب

  1. التحقق قبل التركيب: افحص مكونات المجموعة (الوحدة CI852 واللوحة الأساسية TP852) بحثًا عن أضرار مادية، وتحقق من توافقها مع إصدار نظام وحدة التحكم AC 800M المستهدف.
  2. عزل الطاقة: تأكد من إيقاف تشغيل حامل وحدة التحكم ومصدر طاقة اللوحة الخلفية قبل تركيب مكونات الوحدة أو إزالتها، لمنع أعطال اتصال الناقل أو حدوث أضرار.
  3. تثبيت اللوحة الأساسية: ثبّت اللوحة الأساسية TP852 مقاس 60 mm بإحكام على سكة DIN بجوار وحدة التحكم AC 800M أو وحدة CEX-bus السابقة.
  4. دمج التوصيلات: صِل أسلاك مقطع Foundation Fieldbus H1 بالأطراف المعيّنة على اللوحة الأساسية TP852، مع ضمان القطبية الصحيحة وإنهاء المقطع.
  5. تركيب الوحدة: حاذِ الوحدة CI852 مع فتحات التوجيه في اللوحة الأساسية TP852 واضغط عليها بإحكام حتى تثبت الوحدة في قاعدة الموصل.
  6. فحوصات التشغيل الأولي: أعد تشغيل طاقة النظام، وحمّل إعدادات التكوين باستخدام برنامج ABB Control Builder / System 800xA، وتحقق من مؤشرات حالة اتصال ناقل المجال النشطة.

إرشادات التكوين

  1. إعداد أجهزة النظام: عرّف الوحدة CI852 ضمن شجرة الأجهزة في بيئة الهندسة System 800xA / Control Builder تحت وحدة التحكم AC 800M المعنية.
  2. مواءمة معلمات الشبكة: اضبط معلمات القناة لتتوافق مع تكوين مقطع Foundation Fieldbus H1 بسرعة 31.25 kbit/s وكتل الوظائف المجدولة.
  3. تحديد الجهاز: استورد أو عيّن أوصاف الأجهزة المناسبة (DD / EDD) أو أدوات أجهزة المجال (FDT/DTM) لأجهزة المجال H1 المتصلة.
  4. النسخ الاحتياطي للبيانات: احفظ وأرشف تخطيط أجهزة وحدة التحكم وملف تكوين شبكة ناقل المجال قبل بدء العمليات الكاملة عبر الإنترنت.

FAQ

ما الذي تتضمنه مجموعة واجهة ABB 3BSE018102R1 CI852K01؟
تتضمن مجموعة ABB 3BSE018102R1 CI852K01 وحدة واجهة اتصالات CI852 واحدة ولوحة قاعدة TP852 واحدة بعرض 60 مم، تُستخدم لتوصيل شبكات Foundation Fieldbus H1 بوحدات التحكم AC 800M.

ما سرعة الإرسال التي تدعمها وحدة CI852K01؟
تعمل الوحدة وفق بروتوكول Foundation Fieldbus H1 بسرعات اتصال قياسية لشبكات الحقل تبلغ 31.25 كيلوبت/ثانية عبر قناة الاتصال الوحيدة بها.

ما أنظمة وحدات التحكم من ABB المتوافقة مع مجموعة 3BSE018102R1؟
تتوافق مجموعة 3BSE018102R1 CI852K01 مع منصات ABB System 800xA التي تستخدم أجهزة وحدات التحكم AC 800M، وتدعم تحديدًا إصدارات الأجهزة 4.1 و5.0 و5.1.

هل تتطلب وحدة CI852K01 لوحة قاعدة تركيب منفصلة؟
لا، لا يلزم شراء لوحة قاعدة منفصلة للتركيب الأساسي، لأن المجموعة تأتي مكتملة مع لوحة قاعدة الوحدات TP852 المطابقة بعرض 60 مم.
