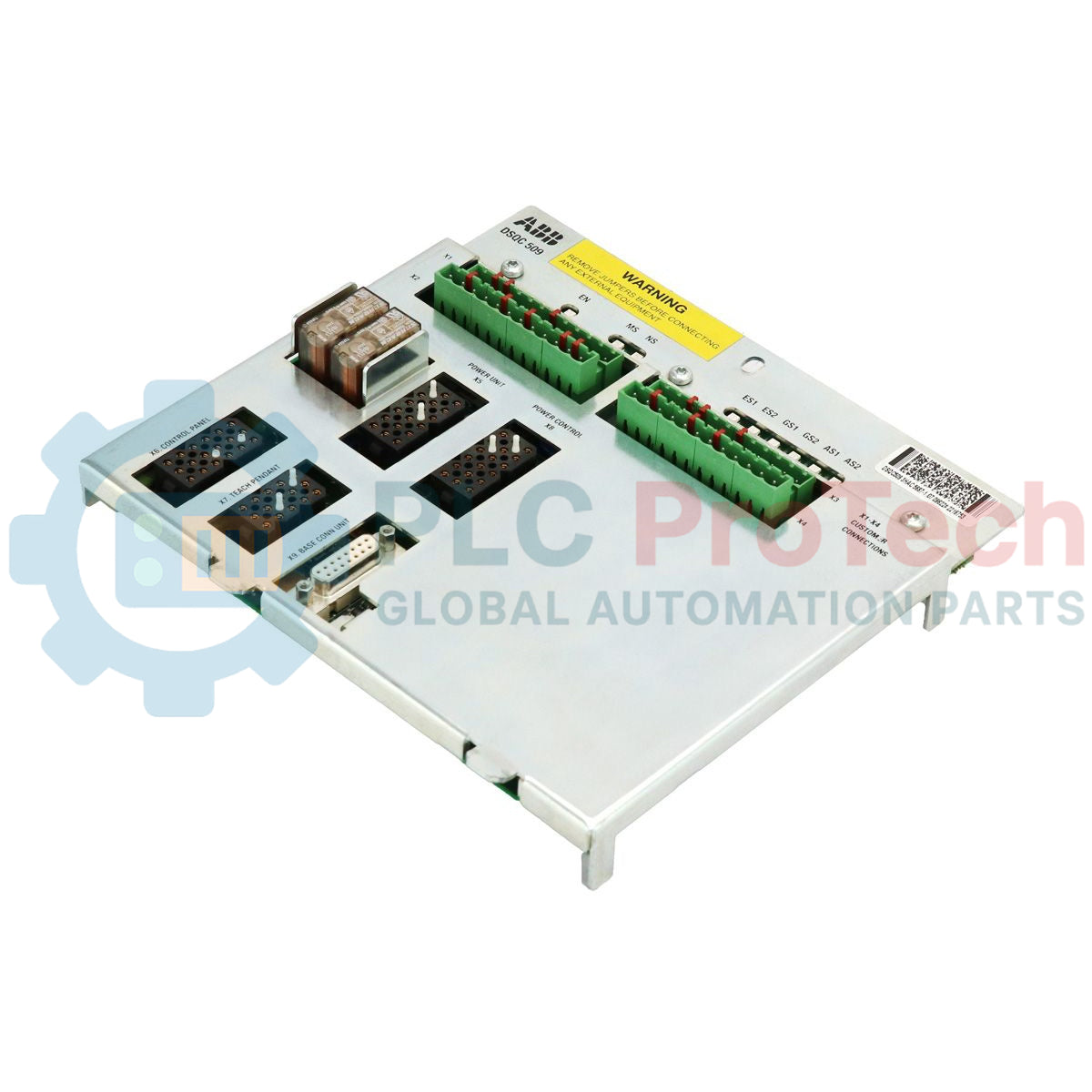

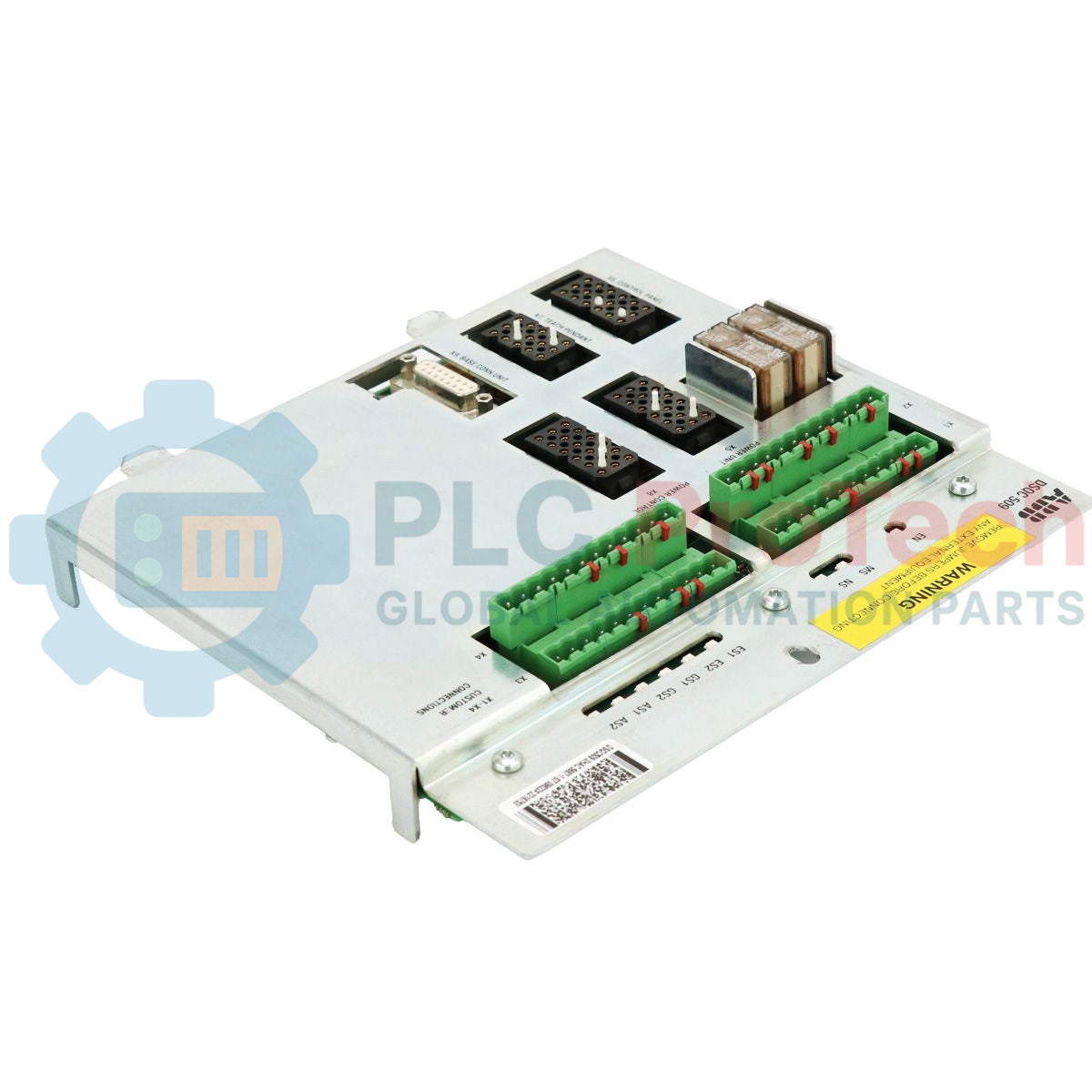

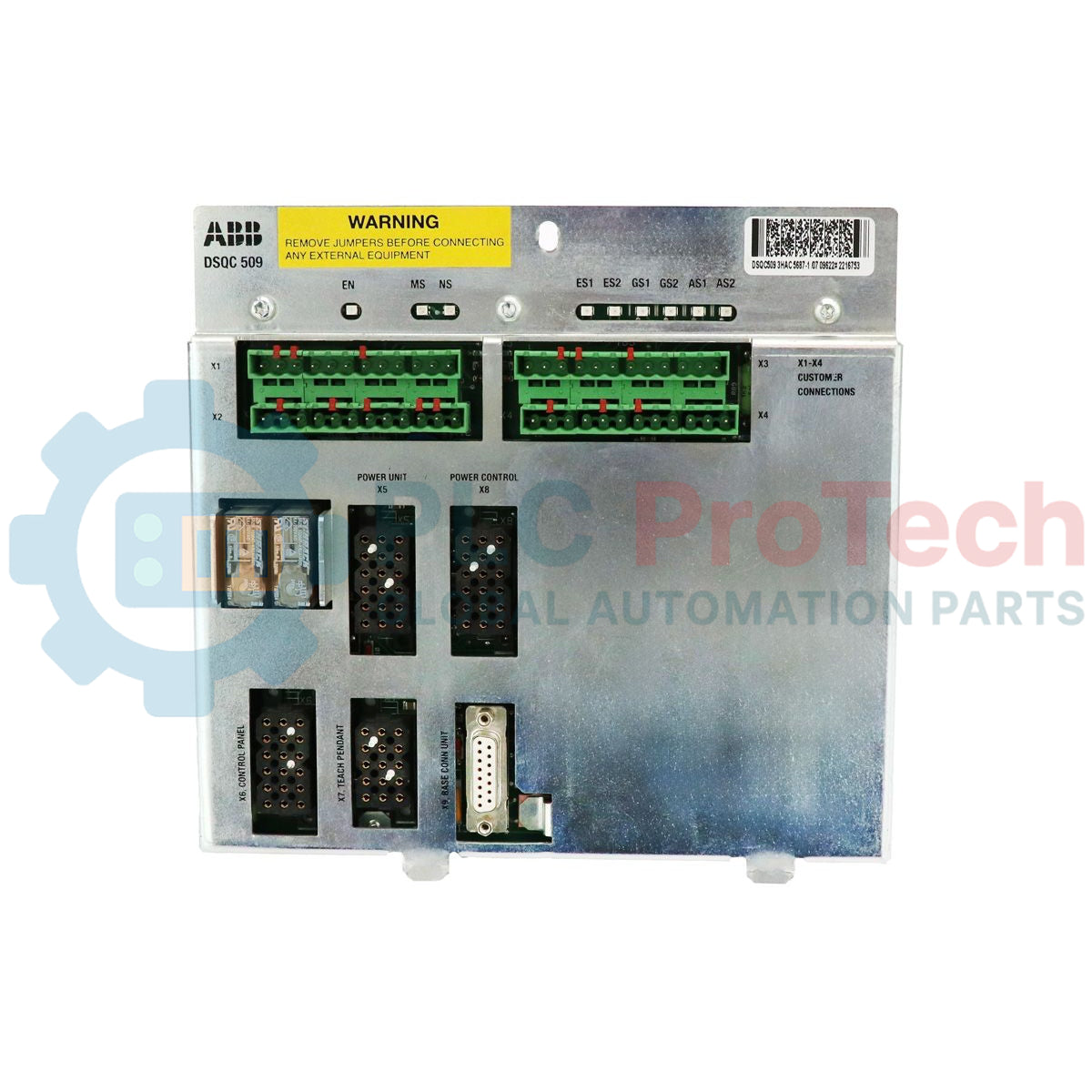

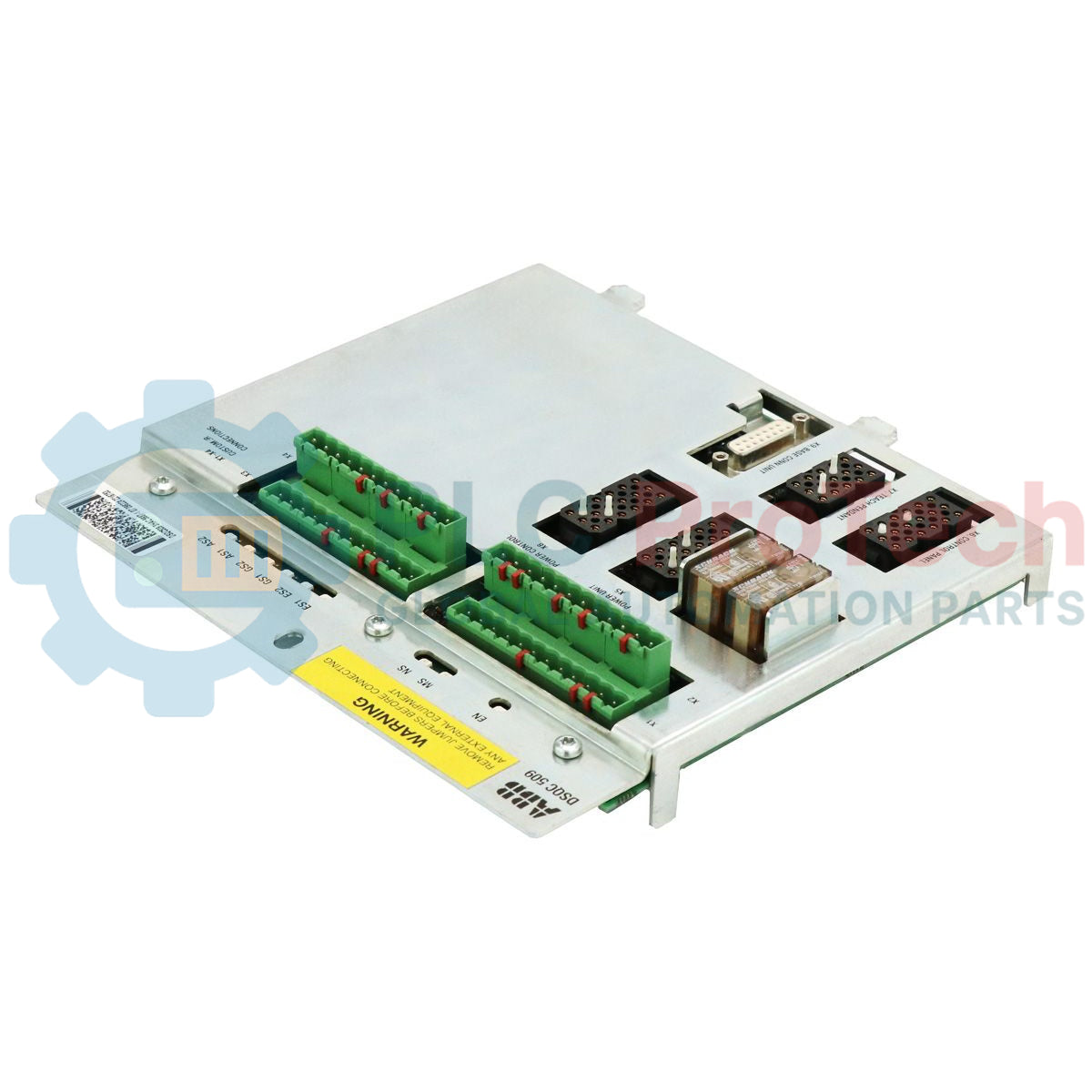

وحدة لوحة ABB DSQC-509 3HAC5687-1 (DSQC509)

نظرة عامة على المنتج

تُعد الوحدة  3HAC5687-1 (3HAC56871) واجهة لوحية عالية الدقة، وقد صُممت لوحدات التحكم بالروبوتات من سلسلة ABB S4. يعمل مكوّن الاتصال الأساسي هذا كبوابة عتادية رئيسية بين أجهزة واجهة المشغّل ومنطق المعالجة الرئيسي لوحدة التحكم. وتُستخدم الوحدة أساسًا في بيئات الإنتاج عالية الكثافة، بما في ذلك طلاء السيارات، واللحام القوسي الدقيق، ومناولة المواد في الغرف النظيفة، حيث تضمن 3HAC5687-1 سلامة سلسلة الأمان وموثوقية نقل إشارات الأوامر. ومن خلال دمج دوائر متخصصة لمعالجة إشارات الإيقاف الطارئ واتصالات FlexPendant، تقلل هذه الوحدة اللوحية زمن تأخر الإشارة وتمنع الأخطاء التي قد تؤثر في النظام بأكمله، مما يسهم مباشرةً في زيادة السلامة التشغيلية وتقليل دورات الصيانة غير المخطط لها.

التكوين الفني

إنّ 3HAC5687-1 هي تجميعة إلكترونية متخصصة موضوعة داخل هيكل متين مخصص من النوع 34x28x8. وقد صُممت هذه الوحدة لإدارة قنوات اتصال متعددة عالية السرعة مع الحفاظ على العزل الجلفاني بين دوائر المنطق منخفض الجهد وواجهات التحكم الخارجية. وتضم منافذ مخصصة للاتصالات التسلسلية وبروتوكولات الإيثرنت الصناعية، بما يتوافق مع المعايير العالية لقسمي Modicon والروبوتات. وصُممت العتادات للتركيب المباشر داخل نظام الرف الخاص بوحدة التحكم، باستخدام واجهات موصلات عالية الكثافة تتيح الاستبدال السريع. كما أُديرت الطاقة الداخلية للوحدة بطريقة محسّنة لسحب أقل قدر من التيار مع توفير أعلى وضوح للإشارة، حتى في البيئات التي تشهد ضوضاء كهرومغناطيسية كبيرة ناتجة عن محركات المؤازرة للخدمة الشاقة ومصادر الطاقة عالية التردد.

المواصفات الفنية

الأسئلة الشائعة الفنية

هل تتوافق 3HAC5687-1 مع سلسلة وحدات التحكم IRC5؟

رغم تصنيف معرّف المنتج هذا ضمن نطاق وحدات التحكم S4، فقد يُستخدم في بعض تكوينات الربط الانتقالية بين الأنظمة القديمة والحديثة. ومع ذلك، تتطلب أنظمة IRC5 القياسية عادةً إصدارًا أحدث من DSQC. احرص دائمًا على مراجعة وثائق النظام "As-Built".

كيف تتعامل هذه الوحدة اللوحية مع إشارات الإيقاف الطارئ؟

تحتوي 3HAC5687-1 على دوائر احتياطية تراقب حلقة الإيقاف الطارئ. وإذا انقطع استمرارية الحلقة، تُطلق الوحدة اللوحية مقاطعة فورية إلى المعالج الرئيسي، الذي يفعّل المكابح الميكانيكية لذراع الروبوت لإيقافه بأمان على الفور.

ما الأسباب الرئيسية لتعطل هذه الوحدة بالتحديد؟

ترتبط أكثر حالات التعطل شيوعًا بتلف دبابيس الموصلات بسبب إدخال الكابل بطريقة غير صحيحة، أو بالإجهاد الحراري الذي تتعرض له المكثفات الداخلية إذا لم تتم صيانة مراوح تبريد خزانة وحدة التحكم، مما يؤدي إلى انقطاعات متقطعة في الاتصالات.

دليل الهندسة والتركيب

• محاذاة الموصل: عند تركيب 3HAC5687-1، افحص بصريًا دبابيس اللوحة الخلفية لوحدة التحكم قبل الإدخال. فقد يؤدي الإدخال القسري في موصل غير محاذٍ إلى إتلاف الوحدة اللوحية واللوحة الأم بشكل دائم، مما يستلزم نطاق إصلاح أكبر بكثير.

• متطلبات التأريض: تأكد من تأريض خزانة وحدة التحكم بشكل صحيح إلى نقطة تأريض مشتركة. وباعتبارها وحدة اتصال، فإن 3HAC5687-1 حساسة لظاهرة "ارتداد الأرضي". وقد يؤدي ضعف اتصال التأريض إلى إدخال ضوضاء في تدفق البيانات التسلسلية، مما ينتج عنه سلوك غير متوقع للروبوت أو إنذارات زائفة من نوع "Safety System Fault".

• التحقق من البرنامج الثابت: بعد استبدال الوحدة اللوحية، يُعد إجراء تشغيل بارد لوحدة التحكم من أفضل الممارسات المهنية. افحص سجل النظام عبر وحدة التحكم بالتعليم للتأكد من التعرّف على العتاد الجديد ومزامنة إصدارات البرنامج الثابت بين الوحدة اللوحية ووحدة المعالجة المركزية الرئيسية.

• إدارة الكابلات: استخدم كابلات محمية من الدرجة الصناعية لجميع التوصيلات إلى 3HAC5687-1. ثبّت الكابلات باستخدام حوامل تخفيف الشد المدمجة لمنع الإجهاد الميكانيكي على نقاط لحام لوحة الدارات المطبوعة الناتج عن الاهتزاز المستمر للآلات الثقيلة القريبة.
