وحدة الإدخال الرقمية Procontic من ABB GJR5212000R5 | 07 XS 80 R5 |

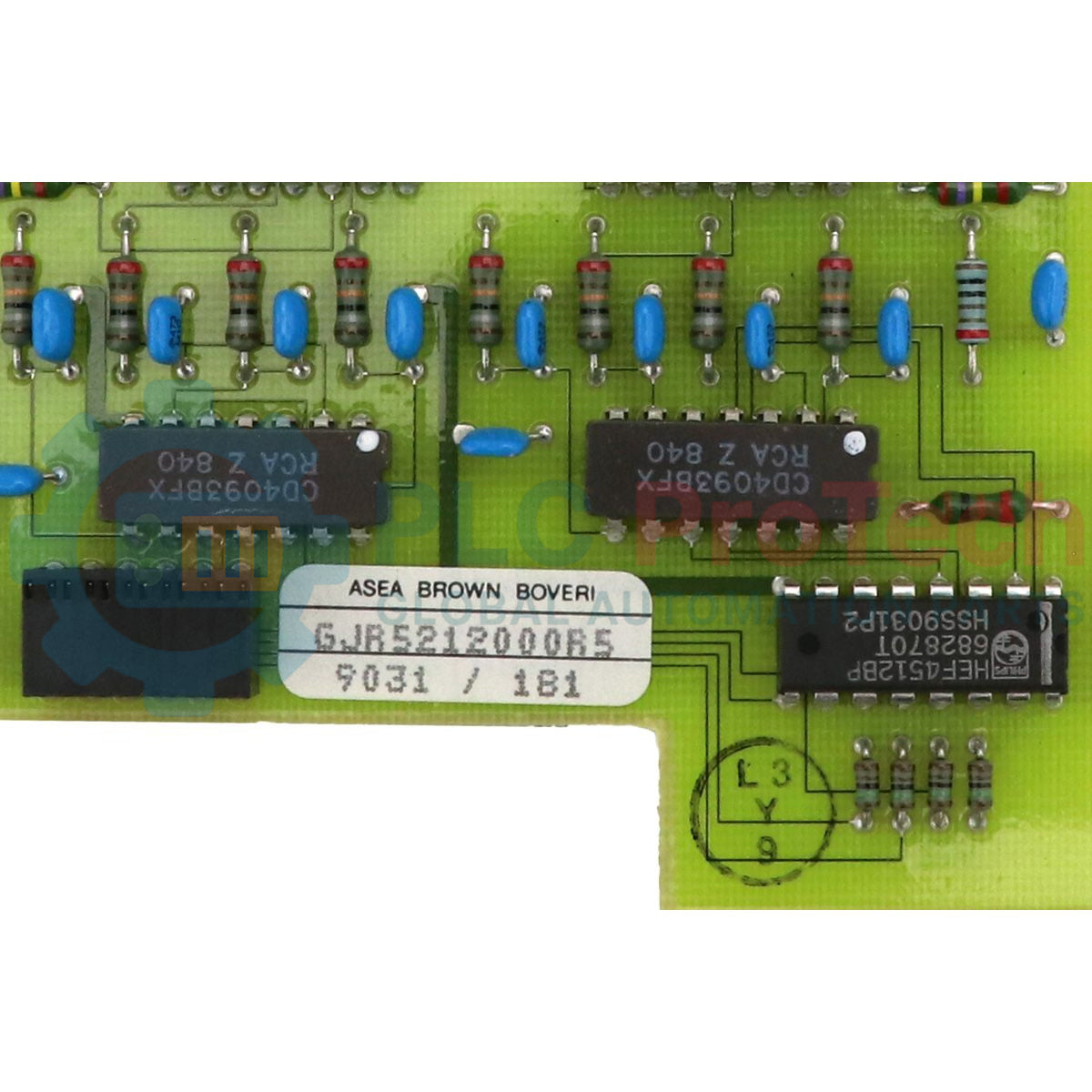

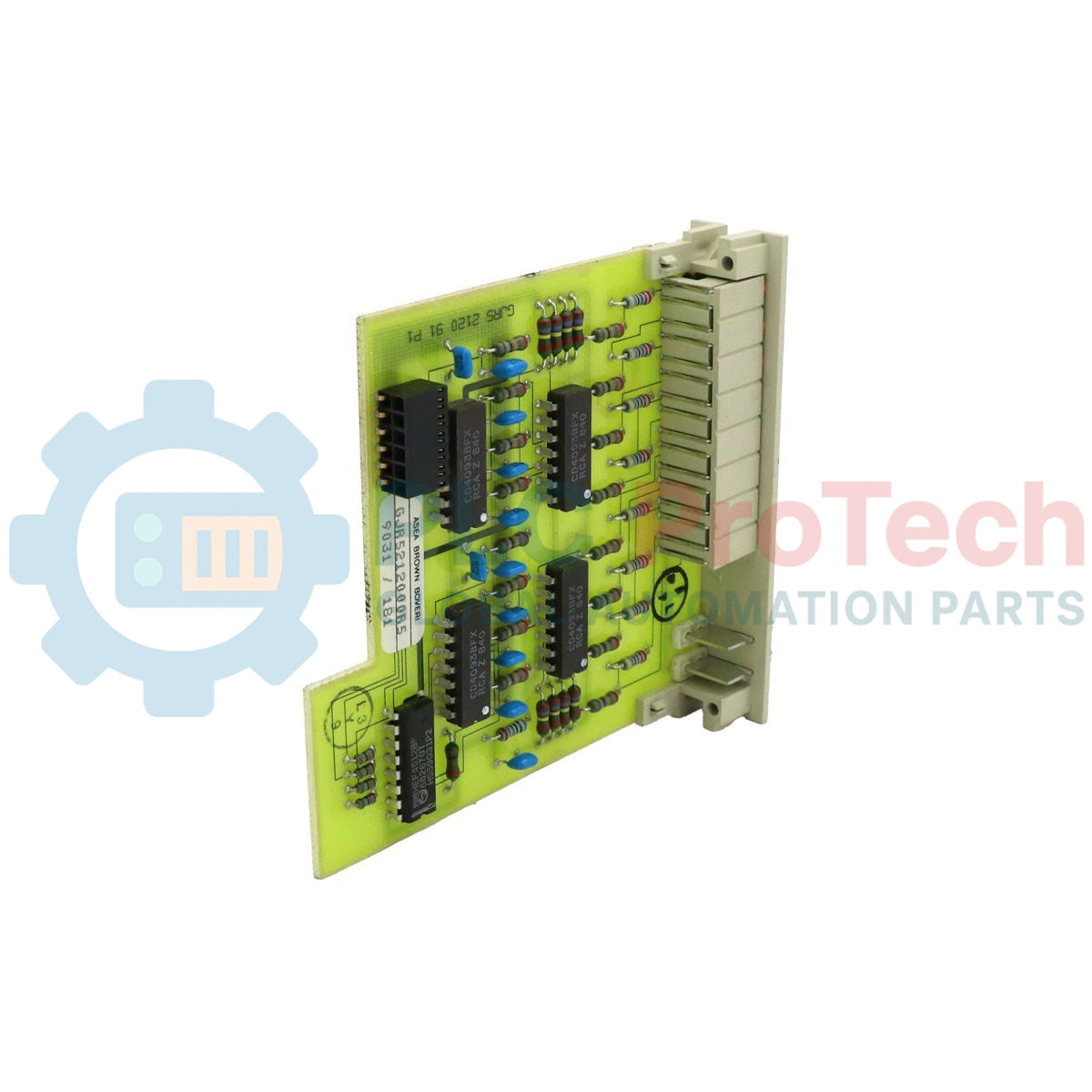

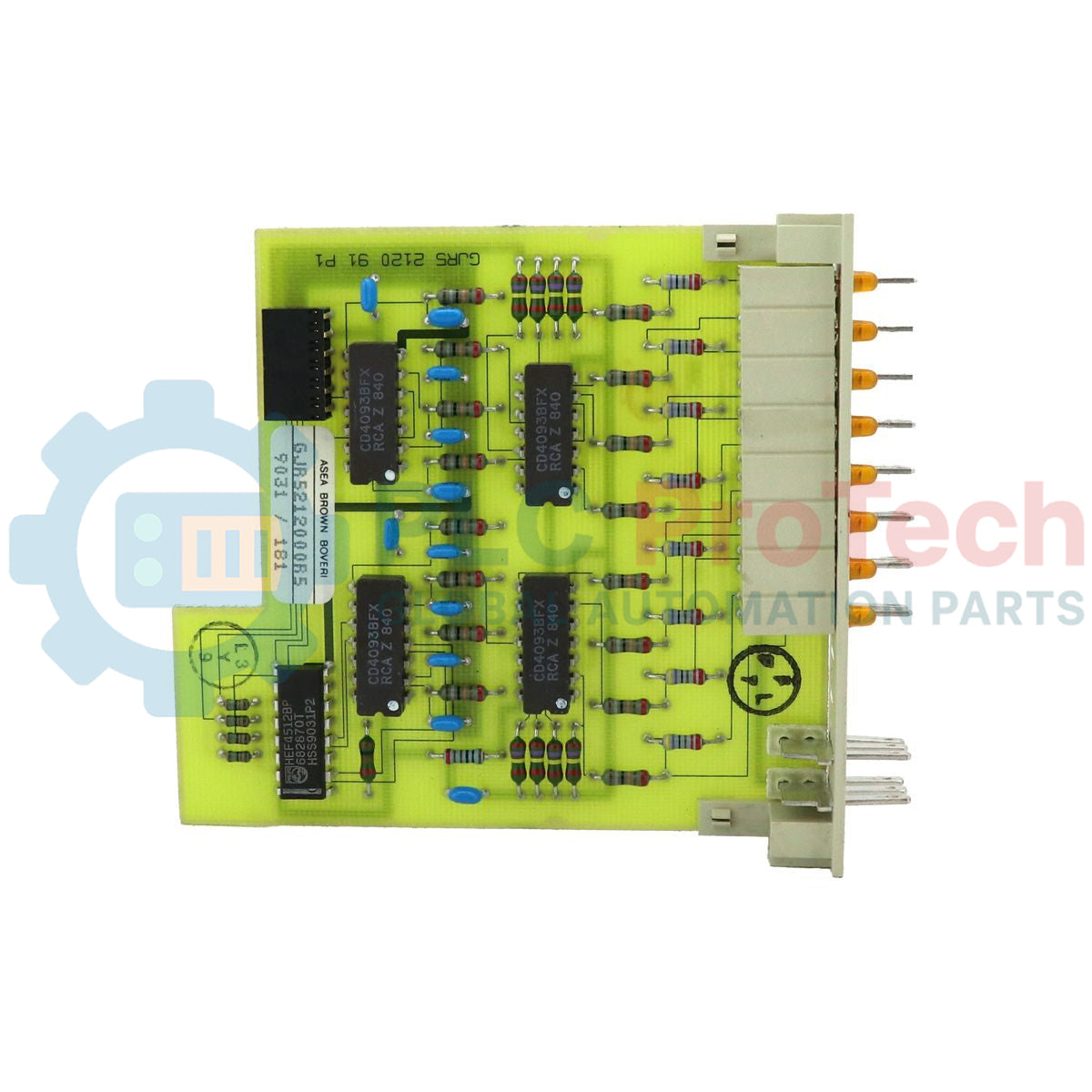

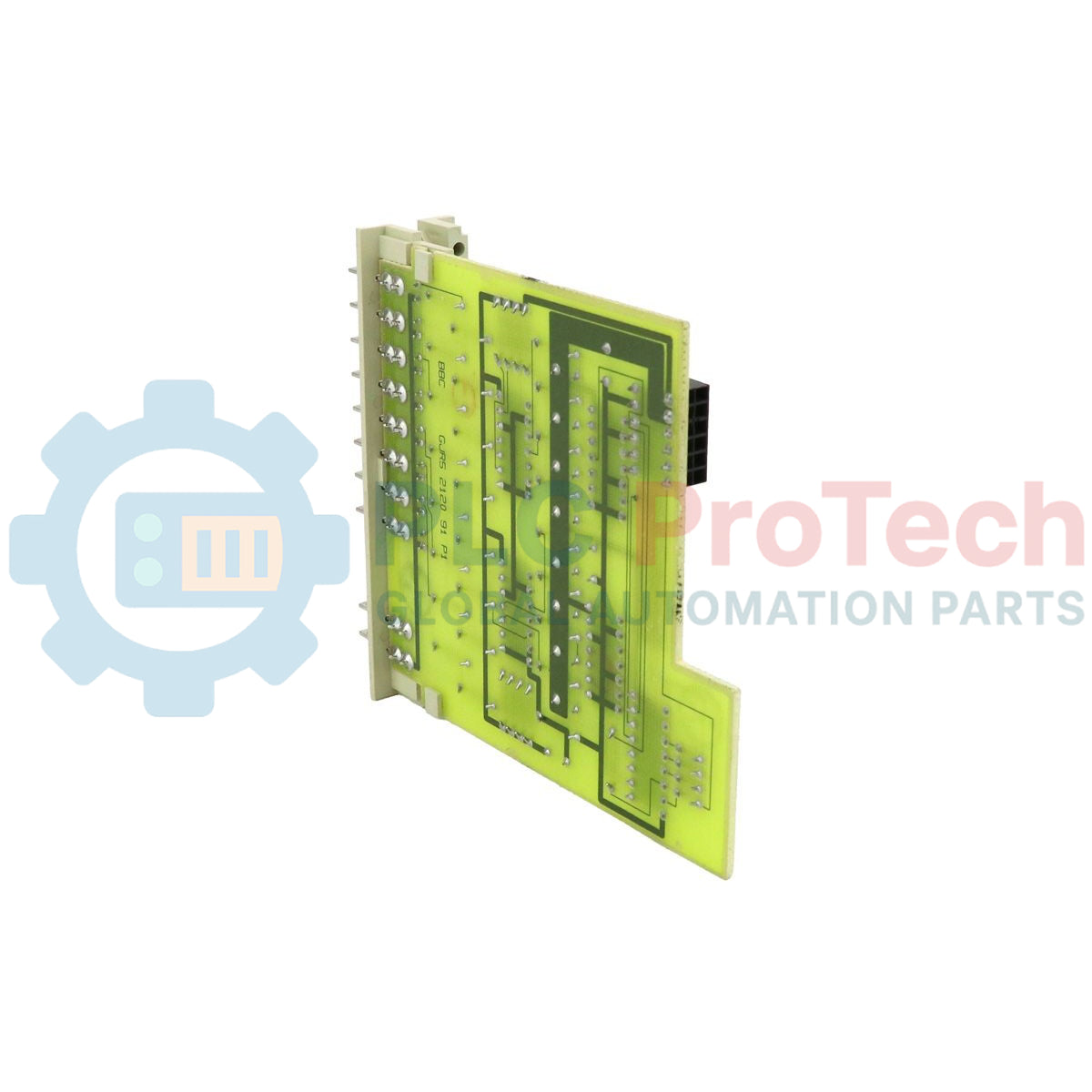

نظرة عامة على المنتج

يُعد 07 XS 80 R5 (GJR5212000R5) وحدة إدخال رقمية مدمجة من مجموعة ABB Procontic الأتمتة القديمة. تم تصميم هذه الوحدة خصيصًا لمعالجة إشارات 24 فولت تيار مستمر، حيث توفر 8 قنوات إدخال منفصلة لربط أجهزة الاستشعار الميدانية، ومفاتيح الحد، وأزرار الضغط مع وحدة التحكم المنطقية القابلة للبرمجة المركزية (PLC). مع فلتر إشارة مدمج بمدة 8 مللي ثانية، تقوم الوحدة بإزالة ارتداد التلامس والضوضاء الكهربائية بفعالية، مما يضمن سلامة عالية للإشارة. وعلى الرغم من تصنيفها الآن كمكون قديم (legacy)، إلا أن 07 XS 80 R5 تظل جزءًا احتياطيًا حيويًا للحفاظ على أنظمة التحكم الصناعية القائمة في قطاعات التصنيع والبنية التحتية.

التكوين الفني

تم تصميم 07 XS 80 R5 للكشف الموثوق عن الإشارات الثنائية:

• كثافة الإدخال: تحتوي على 8 مدخلات رقمية مستقلة مصممة لإشارات 24 فولت تيار مستمر (اسميًا).

• معالجة الإشارة: تشمل تأخير إدخال مادي بحوالي 8 مللي ثانية، يعمل كمرشح تمرير منخفض لمنع "الاهتزاز" الناتج عن التلامسات الميكانيكية.

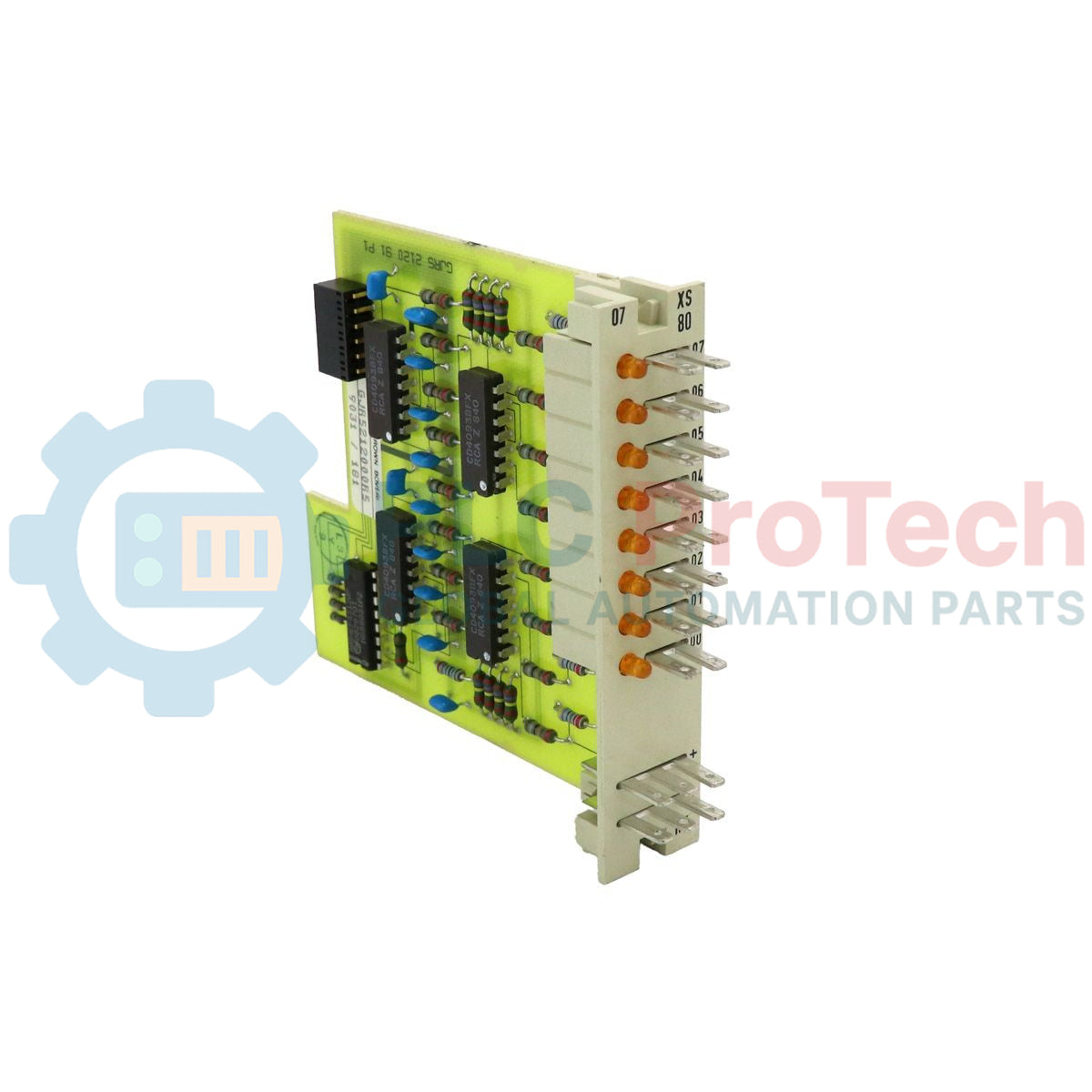

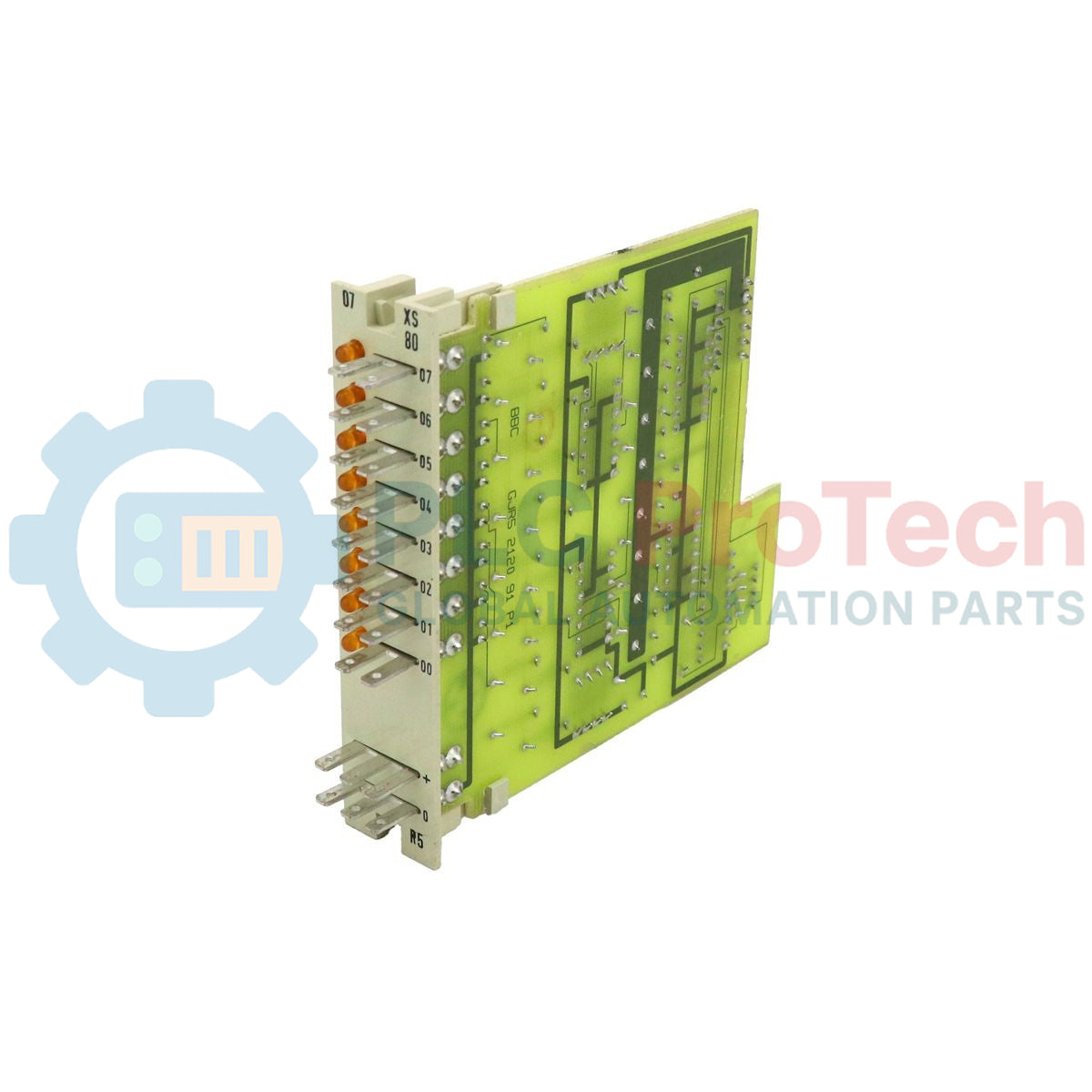

• التشخيص البصري: مزودة بمؤشرات LED على اللوحة الأمامية لكل قناة، مما يسمح لفنيي الصيانة بالتحقق من حالة الإدخال بسرعة دون الحاجة لأدوات متخصصة.

• التكامل المعياري: جزء من سلسلة Procontic CS31 أو ما يشابهها، مصممة للتركيب على السكك داخل محطات الإدخال/الإخراج الموزعة.

• تصميم متين: بحجم مدمج ووزن 0.19 كجم فقط، مثالية للتركيبات ذات الكثافة العالية في الخزائن حيث المساحة محدودة.

المواصفات الفنية

الأسئلة الفنية المتكررة

كيف يمكنني استكشاف مشكلة عدم استجابة إدخال في 07 XS 80 R5؟

أولاً، تحقق من مؤشر LED الخاص بالقناة المحددة. إذا كان مؤشر LED مطفأ بينما يكون جهاز الاستشعار الميداني نشطًا، قم بقياس الجهد عند الطرفي — يجب أن يكون أعلى بكثير من عتبة المنطق العالي (عادةً >15 فولت تيار مستمر). إذا كان الجهد موجودًا ولكن إشارة LED/PLC مفقودة، فقد يكون العاكس الضوئي الداخلي أو دائرة فلتر 8 مللي ثانية قد تعطلت.

هل يمكنني استبدال هذه الوحدة بوحدة ABB S800 أو S500 أحدث؟

نظرًا لأن مجموعة Procontic تستخدم بنية ناقل قديمة محددة، لا يمكن الاستبدال الفيزيائي المباشر بوحدات الإدخال/الإخراج الحديثة من سلسلة S800 بدون بوابة أو ترقية كاملة لوحدة التحكم. يُنصح بالحصول على مخزون أصلي من GJR5212000R5 للإصلاحات المباشرة.

ما تأثير تأخير الإدخال 8 مللي ثانية على التطبيقات عالية السرعة؟

يعد تأخير 8 مللي ثانية مثاليًا لإشارات العمليات القياسية (الصمامات، المفاتيح). ومع ذلك، في حالة عد النبضات عالية السرعة أو الكشف عن الحركة السريعة، قد يكون هذا التأخير بطيئًا جدًا. في هذه الحالات، يلزم استخدام وحدة عداد عالية السرعة متخصصة بدلاً من 07 XS 80 القياسية.

دليل الهندسة والتركيب

• سلامة التوصيل الكهربائي: تأكد من توجيه جميع أسلاك إدخال 24 فولت تيار مستمر بعيدًا عن كابلات محركات التيار المتردد عالية الجهد لتقليل التداخل الكهرومغناطيسي، على الرغم من أن تأخير 8 مللي ثانية يوفر بعض الحماية ضد الضوضاء.

• التأريض المشترك: تأكد من ربط جهد المرجع (M / 0 فولت) لمصدر 24 فولت بشكل صحيح بالطرف المشترك للوحدة. الإدخالات العائمة قد تؤدي إلى سلوك إشارة غير مستقر أو تنشيطات "شبحية".

• تبديد الحرارة: على الرغم من أن الوحدة تستهلك طاقة منخفضة، في الخزائن القديمة ذات تدفق الهواء المحدود، حافظ على فجوة رأسية صغيرة بين 07 XS 80 R5 والوحدات المجاورة ذات الحرارة العالية (مثل مزودات الطاقة) لمنع الشيخوخة المبكرة للمكثفات الإلكتролيتية الداخلية.

• صيانة الأنظمة القديمة: بما أن هذا المنتج في مرحلة "قديم"، من الضروري الاحتفاظ بخريطة محدثة لعناوين الإدخال/الإخراج في برنامج Procontic. استبدال الوحدة لا يتطلب تغييرات في البرنامج، لكن التحقق من تعيين الإدخال/الإخراج يضمن أن الوحدة الجديدة تتواصل بشكل صحيح مع ناقل CS31.
