الشركة المصنعة: ABB
رقم المنتج: FPR3319102R1162
Country of origin:السويد
نوع المنتج: مصادر الطاقة
Barcode: 85371099
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 400ج
Dimensions: 7.60 سم × 5.10 سم × 25.40 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

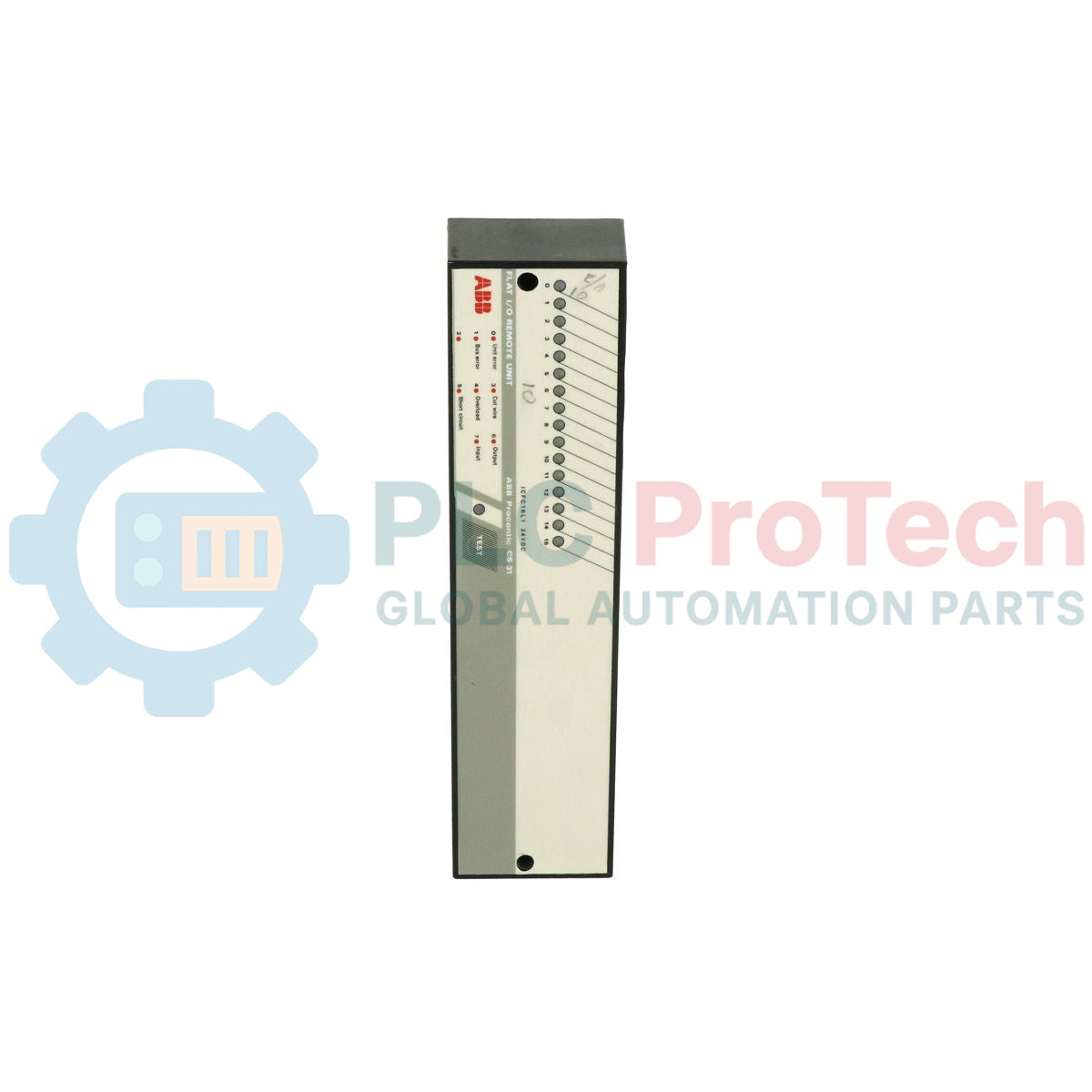

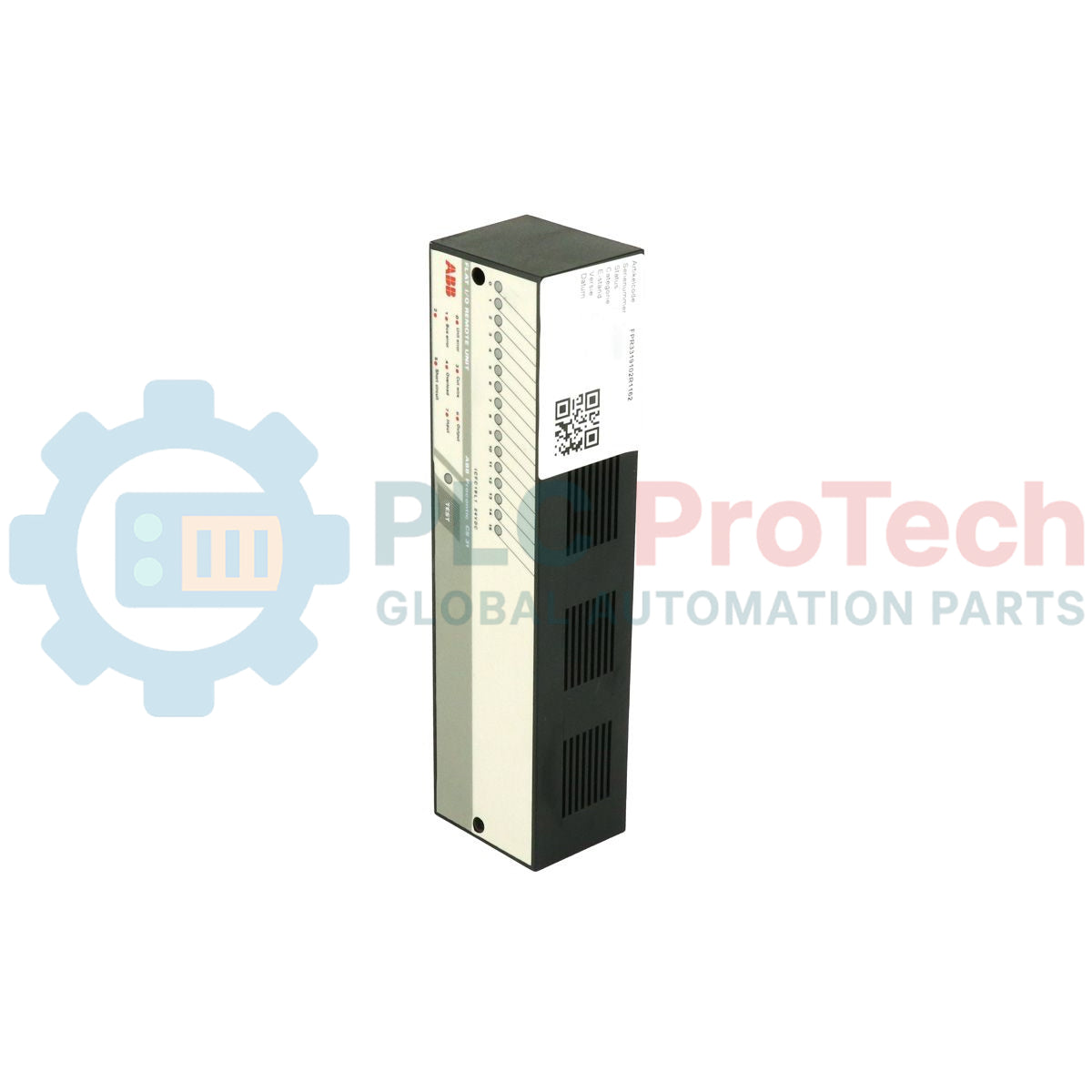

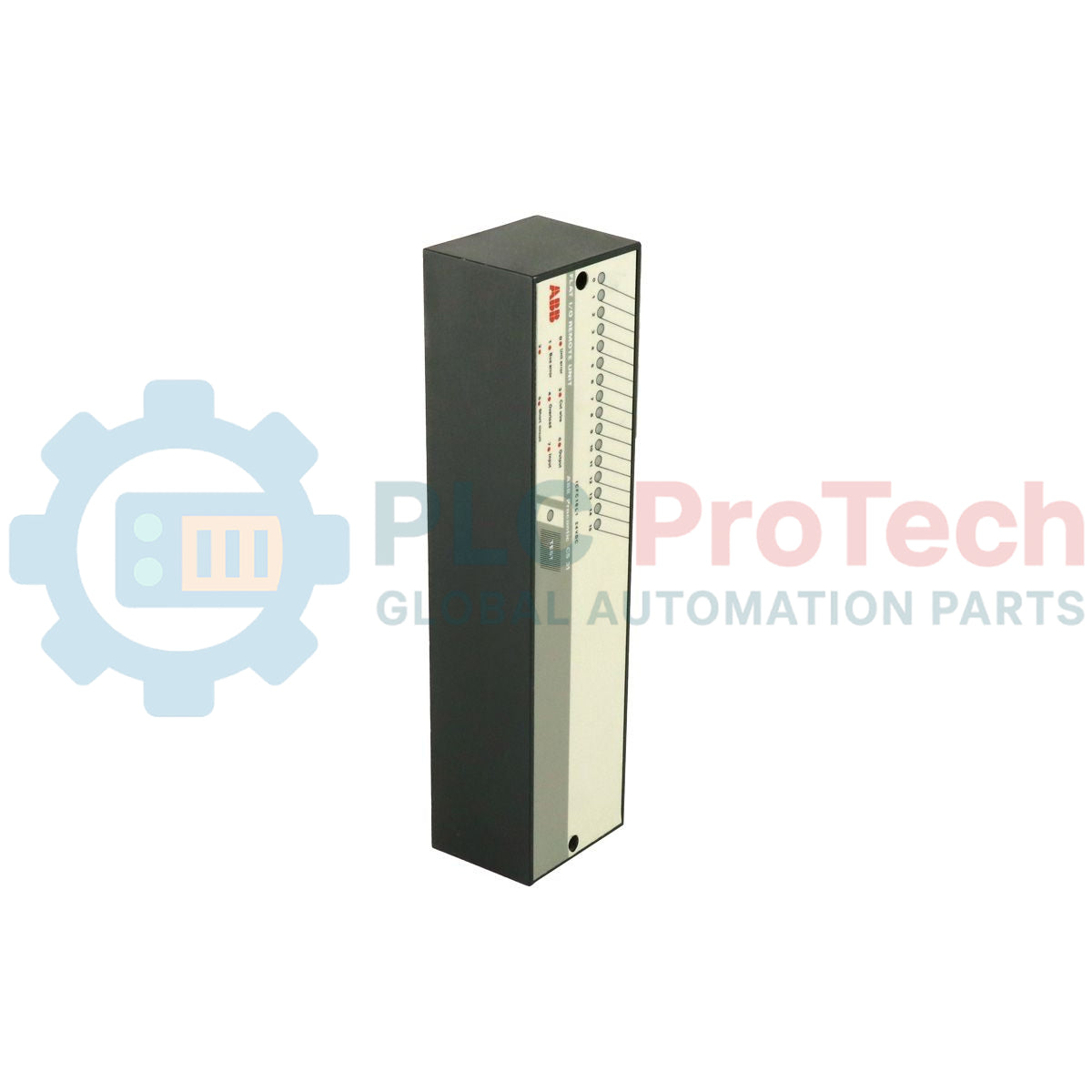

تُعد وحدة ABB ICFC16L1-24 (رقم الطلب: FPR3319102R1162) وحدة قديمة للإدخال/الإخراج الصناعي وتوزيع الطاقة، صُممت لأنظمة التحكم ABB Procontic. توفر 16 قناة قابلة للتهيئة تعمل بجهد 24V DC، وتتكامل مباشرةً مع بنى الأتمتة القائمة على ModuleBus.
تُصنَّف هذه الوحدة كمكوّن قديم من ABB، وتُستخدم عادةً في التركيبات الصناعية طويلة العمر التي تتطلب استمرارية النظام ودقة اختيار البدائل.
| المعلمة | القيمة |
|---|---|
| العلامة التجارية | ABB |
| الطراز | ICFC16L1-24 |
| رقم القطعة | FPR3319102R1162 |
| النظام | Procontic |
| قنوات الإدخال/الإخراج | 16 قناة قابلة للتهيئة |
| جهد الخرج | 24V DC |
| تيار الخرج | 0.5A لكل قناة |
| التكرار | تهيئة 1+1 عبر ModuleBus بصري |
| واجهة الاتصال | مودم مجموعة ModuleBus من طراز TB840 |
| الحالة | متوقف الإنتاج |
صُممت ICFC16L1-24 لأنظمة الأتمتة ABB Procontic، وتعمل ضمن بنى قائمة على ModuleBus. ولا تتوافق مع بيئات التحكم الحديثة System 800xA من دون طبقات تكييف للواجهة.
في التهيئات المتكررة، تعمل الوحدة وفق طوبولوجيا 1+1 باستخدام وصلات بصرية عبر مودم ModuleBus من طراز TB840. يجب أن تحافظ كل من الوحدة الأساسية والاحتياطية على تعيين متطابق للقنوات لضمان استقرار المزامنة.
تدعم كل قناة خرج ما يصل إلى 0.5A عند جهد 24V DC. ومع ذلك، يجب حساب الحمل الكلي استنادًا إلى الحدود الحرارية للوحة التوصيل الخلفية للوحدة وسعة المسارات النحاسية الداخلية.
يُوصى باستخدام موصلات نحاسية مجدولة بمقاسات 14–18 AWG مع إنهاء بطرف كبس أنبوبي. ويلزم توزيع الحمل بصورة مناسبة على القنوات لتجنب ارتفاع الحرارة الموضعي أو إجهاد المصاهر.
نظرًا إلى أن هذا المنتج من ABB متوقف الإنتاج، ينبغي أن يشير الشراء دائمًا إلى رقم القطعة الكامل FPR3319102R1162. ويُوصى بالتخطيط للاستبدال أثناء فترات الصيانة المجدولة لتجنب توقف النظام بصورة غير متوقعة.
قبل استبدال الوحدة، اعزل مصدر التغذية المساعدة بجهد 24V وافحص موصلات اللوحة الخلفية بحثًا عن الأكسدة أو التآكل الميكانيكي.
هل تتوافق ICFC16L1-24 مع أنظمة ABB 800xA الحديثة؟
لا. صُممت الوحدة لأنظمة ABB Procontic، وتتطلب بنية تحتية قائمة على ModuleBus، مثل TB840، لكي تعمل.
هل يمكن تشغيل القنوات الـ16 جميعها بالحمل الكامل في الوقت نفسه؟
لا. فعلى الرغم من أن كل قناة تدعم 0.5A، يجب أن يظل الحمل الكلي ضمن حدود التوزيع الحرارية وعلى مستوى اللوحة.
ما أسباب فشل اتصال التكرار؟
تنشأ معظم الأعطال عن تدهور الإشارة البصرية أو توجيه الألياف بصورة غير صحيحة بين ICFC16L1-24 ووحدات مودم TB840.
