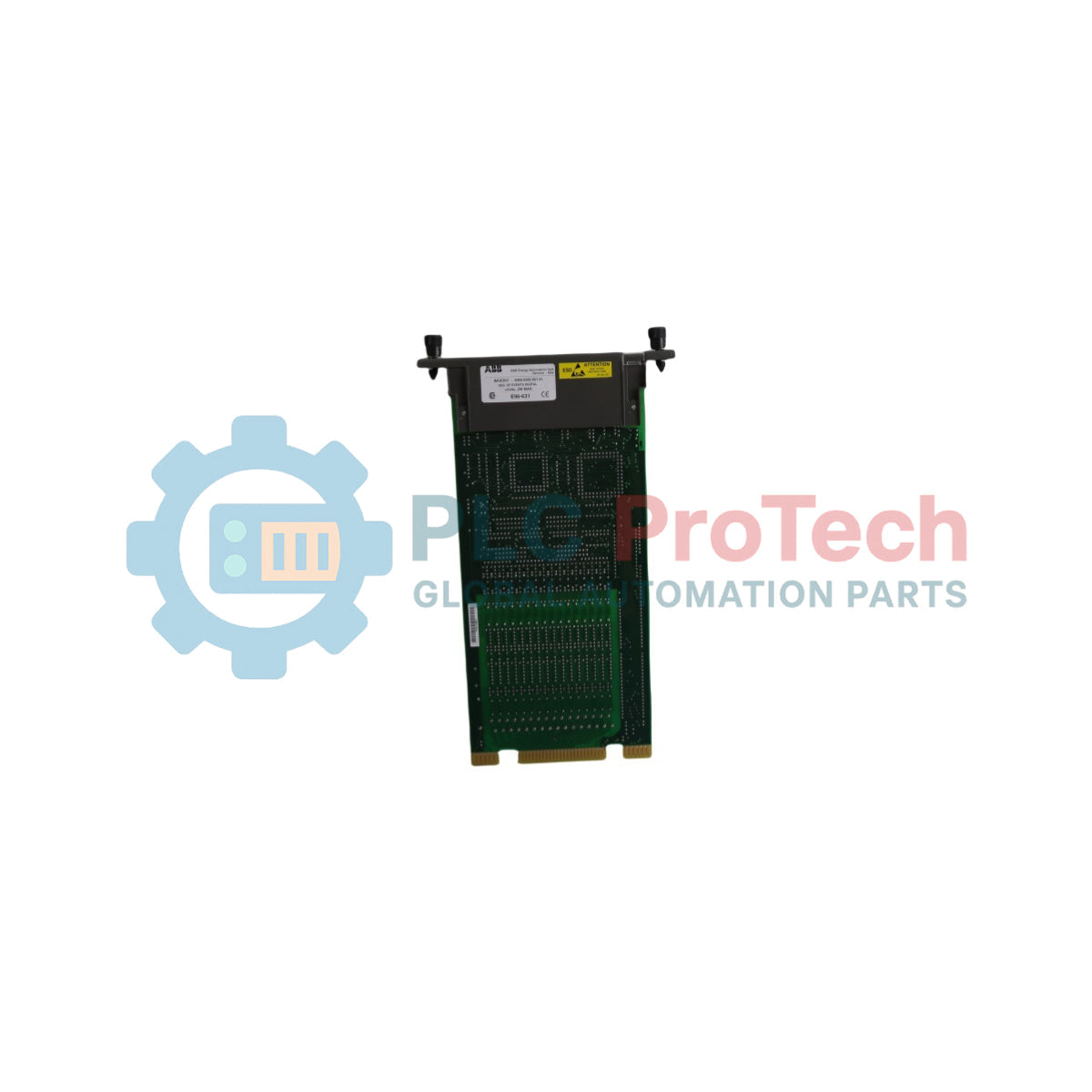

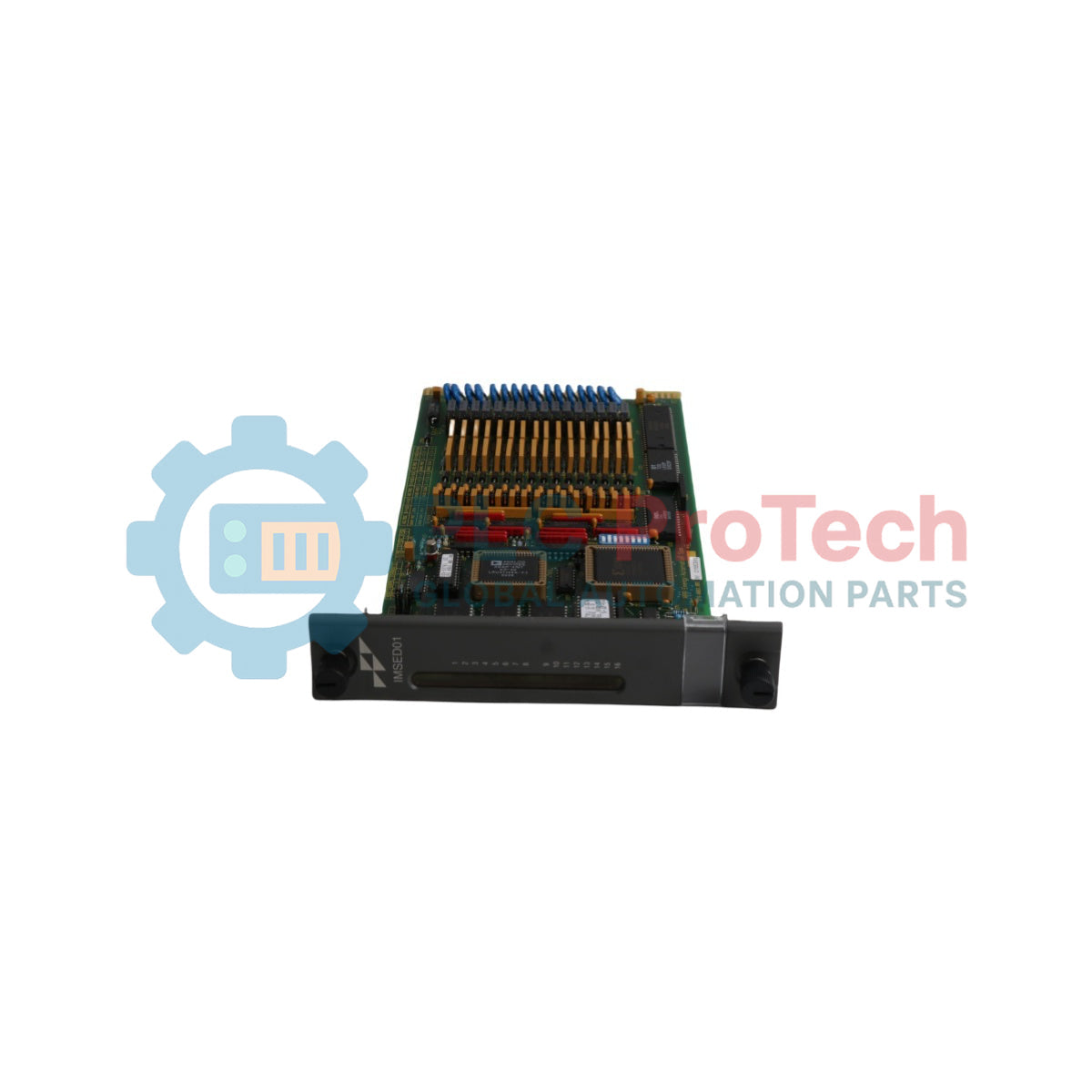

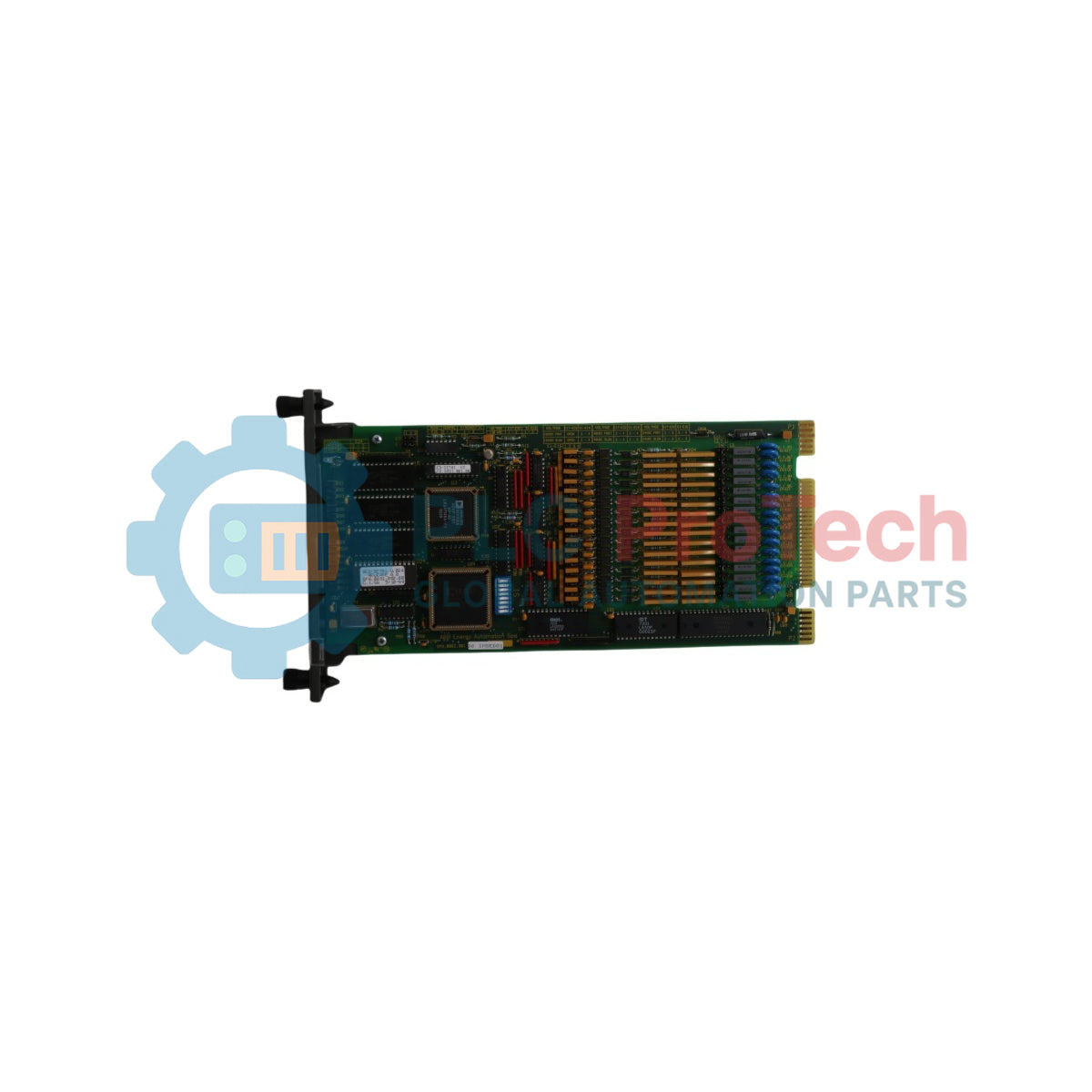

وحدة الإدخال الرقمي لتسلسل الأحداث ABB IMSED01 Harmony

SKU IMSED01

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: ABB
رقم المنتج: IMSED01
Country of origin:سويسرا
نوع المنتج: وحدة تسلسل الأحداث
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 450ج
Dimensions: 2.5 سم × 17.8 سم × 29.8 سم (W × الارتفاع × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

توفر ABB IMSED01 وحدة إدخال الأحداث الرقمية لتسلسل الأحداث Harmony إمكانات موزعة لمراقبة الأحداث وتسجيلها وإعداد التقارير عنها لنظام إدارة وتحكم المؤسسات Symphony. وتراقب انتقالات الإشارات الرقمية من التشغيل إلى الإيقاف أو من الإيقاف إلى التشغيل. وتُجمع انتقالات الحالة الرقمية هذه على مستوى وحدة تحكم Harmony (HCU)، ثم تُرسل إلى الوحدة الرئيسية INSEM01 لوضع الطوابع الزمنية والفرز والتخزين في قاعدة بيانات داخلية. وتعالج الوحدة ما يصل إلى 16 مدخلاً رقمياً ميدانياً لوحدة تحكم Harmony المخصصة لها. ولا تعالج معلومات رابط مزامنة الوقت مباشرةً، بل تعتمد على وحدة التحكم الخاصة بها للتعامل مع بيانات التهيئة والوصول إليها. وتتكون الوحدة من لوحة دوائر مطبوعة واحدة تُركّب داخل فتحة مخصصة في وحدة تركيب الوحدات.

الميزات

يعالج ما يصل إلى 16 مدخلاً رقمياً ميدانياً لوحدة تحكم Harmony.
يتصل عبر رمز الوظيفة 242 (واجهة الأحداث الرقمية لتسلسل الأحداث) لتهيئة قنوات إدخال الوحدة والوصول إليها.
يدعم ما يصل إلى 63 وحدة تعمل بالتزامن على مقطع واحد من ناقل موسّع الإدخال/الإخراج، إلى جانب وحدة IMSET01 واحدة.
يتصل بوحدة إنهاء NTDI01 عبر كابل لإنهاء توصيلات أسلاك المجال للعملية الخارجية.
قنوات إدخال/إخراج قابلة للتهيئة من خلال وصلات التوصيل والمفاتيح الموجودة على لوحة الدوائر المطبوعة.

التطبيقات

شبكات نظام إدارة وتحكم المؤسسات Symphony
مراقبة الأحداث وتسلسلها وتسجيلها بصورة موزعة
جمع الأحداث الرقمية لوحدة تحكم Harmony

المواصفات الفنية

الخاصية	الخاصية / القيمة
الشركة المصنّعة	ABB
التركيب	يشغل فتحة واحدة في وحدة تركيب قياسية للوحدات
جهد التشغيل	+5 فولت تيار مستمر، 15%
التيار (النموذجي)	350 مللي أمبير
المعالج الدقيق	16 بت بسرعة تشغيل 10 ميغاهرتز
الذاكرة	ذاكرة RAM بسعة 64 كيلوبت، وذاكرة ROM بسعة 64 كيلوبت
المدخلات الرقمية	ما يصل إلى 16 مدخلاً رقمياً ميدانياً
جهود الإدخال (مع سماحية ±10%)	24 فولت تيار مستمر، 48 فولت تيار مستمر، 125 فولت تيار مستمر، 120 فولت تيار متردد (لمنطق التحكم في النظام فقط)
تيار الإدخال النموذجي	5 مللي أمبير (24 فولت تيار مستمر)، 4 مللي أمبير (48 فولت تيار مستمر)، 4 مللي أمبير (125 فولت تيار مستمر)، 5 مللي أمبير (120 فولت تيار متردد)
الجهد الأدنى للتشغيل	21.6 فولت تيار مستمر (24 فولت تيار مستمر)، 43.2 فولت تيار مستمر (48 فولت تيار مستمر)، 112.5 فولت تيار مستمر (125 فولت تيار مستمر)، 108 فولت تيار متردد (120 فولت تيار متردد)
الجهد الأقصى للإيقاف	10 فولت تيار مستمر (24 فولت تيار مستمر)، 20 فولت تيار مستمر (48 فولت تيار مستمر)، 50 فولت تيار مستمر (125 فولت تيار مستمر)، 50 فولت تيار متردد (120 فولت تيار متردد)
أقصى تيار دخل عند الحد الأدنى للتشغيل	4 مللي أمبير (21.6 فولت تيار مستمر)، 4.4 مللي أمبير (43.2 فولت تيار مستمر)، 3.2 مللي أمبير (112.5 فولت تيار مستمر)، 4 مللي أمبير (108 فولت تيار متردد)
أقصى تيار تسرب عند إيقاف التشغيل	1.5 مللي أمبير (لجميع جهود DI)
زمن الاستجابة النموذجي	التيار المستمر السريع: 1.1 مللي ثانية؛ التيار المستمر البطيء: 18 مللي ثانية؛ التيار المتردد: 5 مللي ثانية بعد أول نصف دورة موجبة
العزل	1,000 فولت تيار مستمر/جذر متوسط مربع للتيار المتردد من القناة إلى النظام؛ 50 فولت تيار مستمر/جذر متوسط مربع للتيار المتردد من قناة إلى قناة
الحماية من الاندفاعات	يجتاز اختبار قدرة تحمّل الاندفاعات وفقًا للمعيار IEEE-472-1974
درجة الحرارة المحيطة	من 0 إلى 70 درجة مئوية (32 إلى 158 درجة فهرنهايت)
الرطوبة النسبية	من 5% إلى 95% حتى 55 درجة مئوية (131 درجة فهرنهايت) دون تكاثف؛ ومن 5% إلى 45% عند 70 درجة مئوية (158 درجة فهرنهايت) دون تكاثف
درجة التلوث	I
الارتفاع	من مستوى سطح البحر إلى 3 كم (1.86 ميل)
جودة الهواء	غير مسبب للتآكل

إرشادات التركيب

تهيئة الأجهزة: قبل إدخال الوحدة، اضبط وصلات التهيئة والمفاتيح الموجودة على اللوحة لإعداد قيود الأجهزة. تأكد من أن تحويلات dispshunts في وحدة الإنهاء ذات الصلة تتطابق مع متطلبات تهيئة قنوات الإدخال/الإخراج الفردية.
قيود الناقل: تحقّق من عدم توصيل أكثر من 63 وحدة إدخال رقمية على طول مقطع ناقل موسّع الإدخال/الإخراج نفسه.
تركيب الوحدة: ضع لوحة الدوائر المطبوعة المفردة بشكل مستوٍ داخل الفتحة المخصصة لها في وحدة تركيب الوحدة.
توصيلات الأسلاك الميدانية: وجّه جميع نقاط تمديد الكابلات الميدانية الفعلية حصريًا إلى وحدة الإنهاء الخارجية NTDI01.

الامتثال والشهادات

إعلان علامة CE: متوافق مع توجيه EMC96 رقم 89/336/EEC (المعيار العام EN50082-2 للحصانة الكهرومغناطيسية - الجزء 2: البيئة الصناعية، والمعيار العام EN50081-2 للانبعاثات - الجزء 2: البيئة الصناعية) وتوجيه الجهد المنخفض 73/23/EEC (متطلبات السلامة EN61010-1 للمعدات الكهربائية المستخدمة في القياس والتحكم والاستخدامات المختبرية) عند تركيبه في خزانة Symphony.
جمعية المعايير الكندية (CSA): معتمد للاستخدام كمعدات للتحكم في العمليات في موقع عادي (غير خطِر).
شركة Factory Mutual (FM): الموافقة قيد الانتظار للتصنيف غير المسبب للاشتعال: الفئة I، القسم 2، المجموعات A وB وC وD، والفئة II، القسم 2، المجموعتان F وG.

FAQ

كم عدد المدخلات الرقمية التي يمكن للوحدة معالجتها؟

صُممت الوحدة لمعالجة ما يصل إلى 16 مدخلًا رقميًا ميدانيًا لوحدة التحكم.

ما الحد الأقصى لعدد هذه الوحدات الرقمية المسموح به على جزء واحد من الناقل؟

يمكن تشغيل ما يصل إلى 63 وحدة معًا على جزء واحد من ناقل موسّع الإدخال/الإخراج، إلى جانب وحدة توقيت واحدة.

ما رمز الوظيفة المستخدم للتعامل مع الوحدة؟

تستخدم وحدة التحكم رمز الوظيفة 242، الذي يمثل واجهة الأحداث الرقمية SOE، لتهيئة قنوات إدخال الوحدة والوصول إليها.
