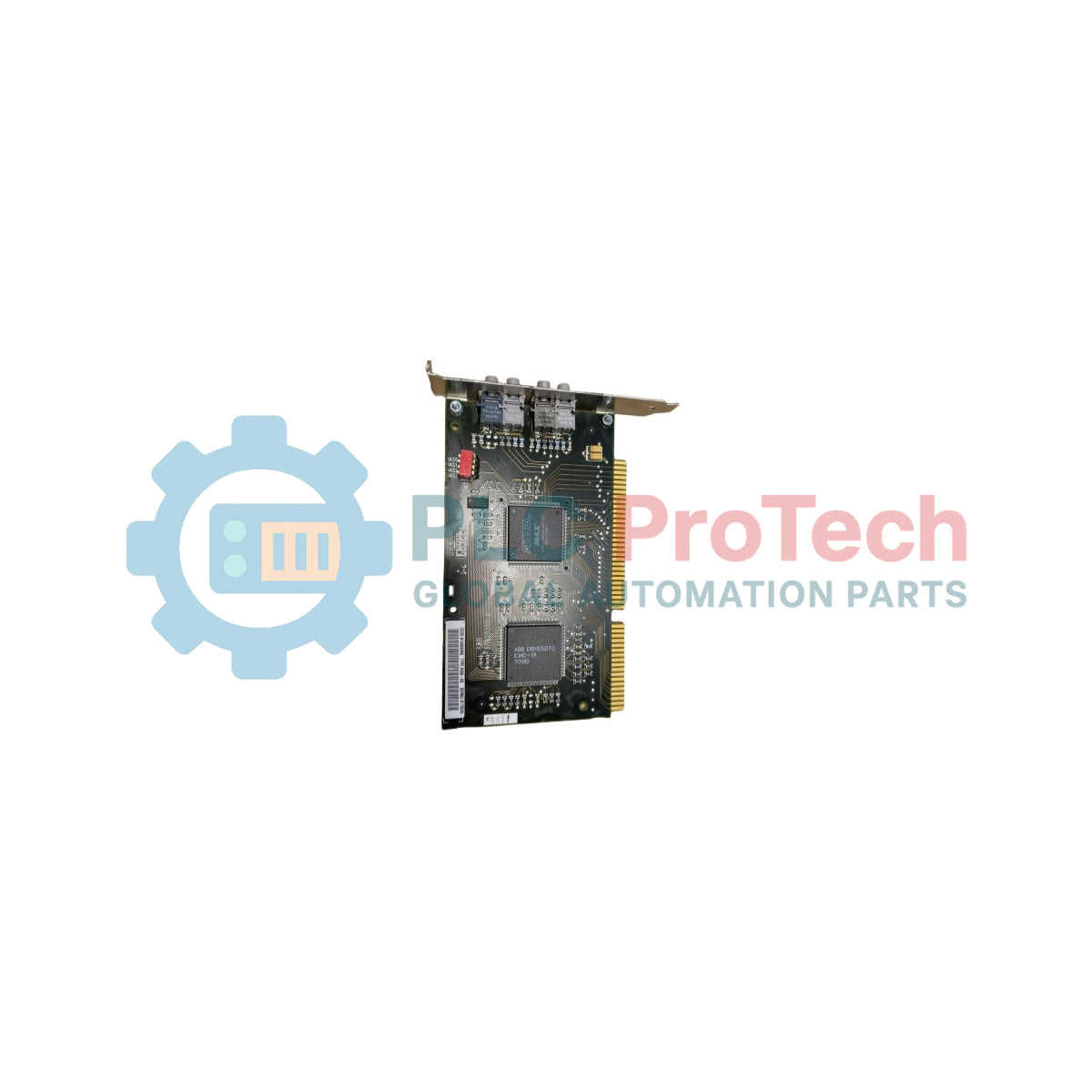

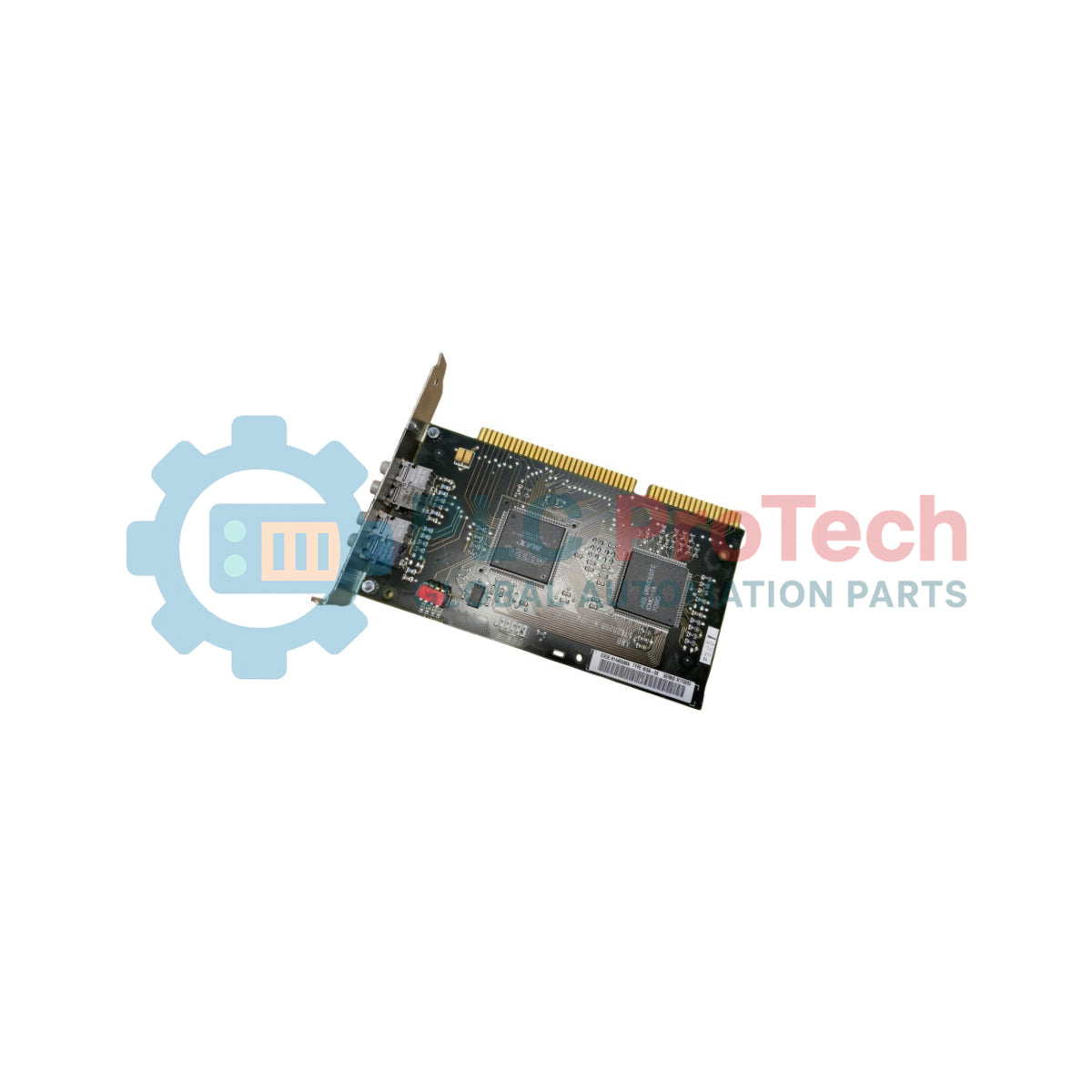

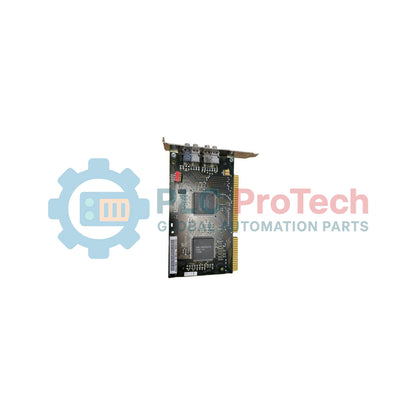

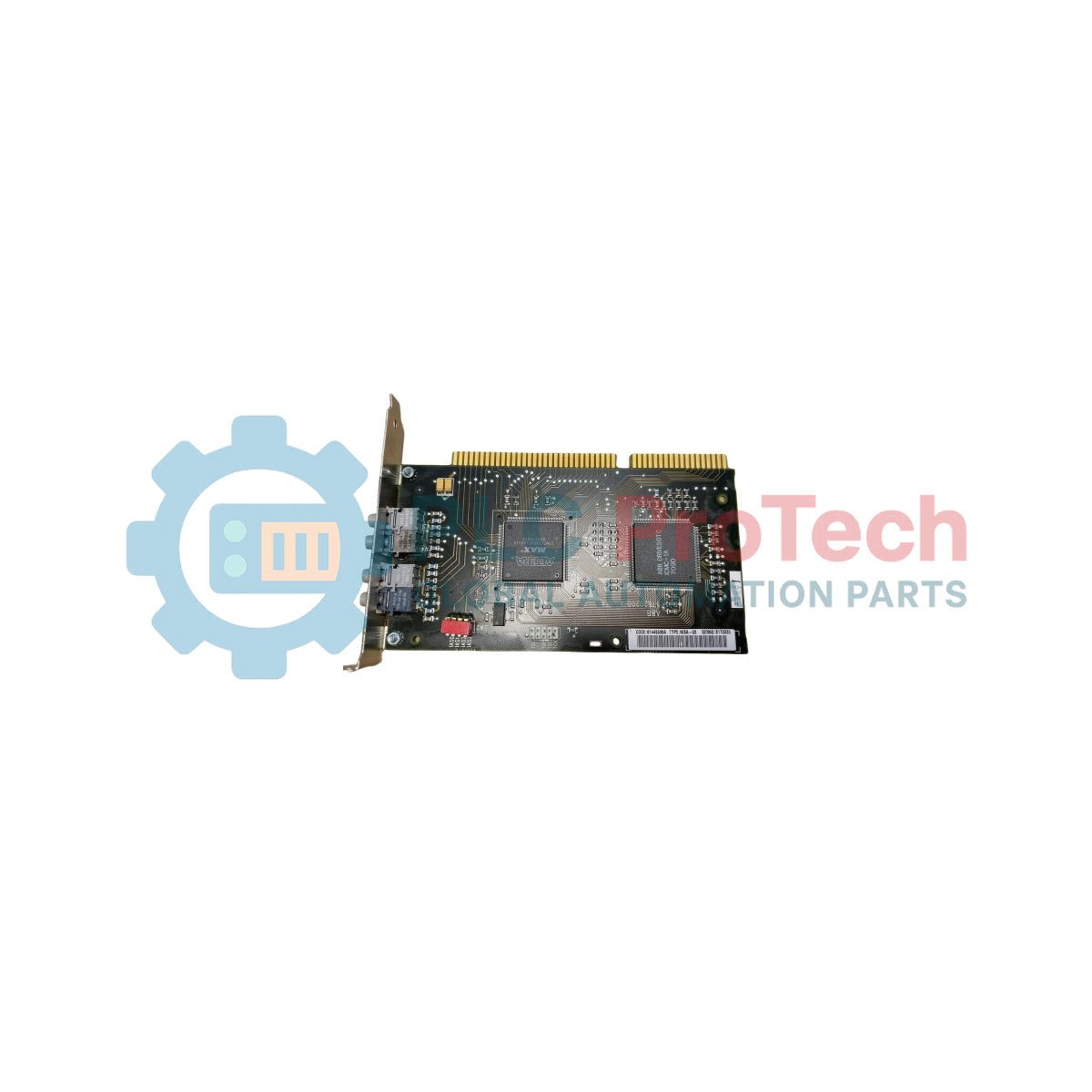

لوحة واجهة محول DDCS/ISA ABB NISA-03

SKU NISA-03

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: ABB
  • رقم المنتج: NISA-03
  • Origin فنلندا
  • نوع المنتج: لوحات محولات الاتصال
  • Barcode: 8537101190
  • الدفع: تحويل بنكي، ويسترن يونيون
  • الوزن: 0.1 kg
  • Dimensions: 2.5 سم × 12.7 سم × 17.8 سم
  • ميناء الشحن: شيامن
  • الضمان: 12 شهرًا

Tags

Communication Adapter Boards

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

لوحة واجهة محول DDCS/ISA ABB NISA-03

Download Open in new tab
الكمية
Call sales Contact

Product Description

الوصف

إن NISA-03 عبارة عن لوحة واجهة محول DDCS/ISA متخصصة، مهيأة لتمكين التحكم المباشر في محركات عائلة ABB ACS 600 ومراقبتها (المعروفة أيضًا باسم ACx 600) من جهاز كمبيوتر مكتبي شخصي. تنشئ لوحة المحول الإلكترونية هذه رابط اتصال عالي السرعة يتيح تشغيل برامج DriveWare للكمبيوتر، مثل DriveWindow، لإجراء تشغيل المحرك وتشخيصه وإدارة معلماته. تعمل الوحدة عبر قناتين ضوئيتين منفصلتين باستخدام بروتوكول DDCS الخاص، وتوفر جسرًا موثوقًا عبر الألياف الضوئية إلى لوحات التحكم بالتطبيقات والمحركات المدارة عبر الشبكة.

الميزات

  • معالجة DDCS ثنائية القنوات: مزودة بقناة ضوئية واحدة بسرعة 5 ميغاباود وقناة ضوئية واحدة بسرعة 10 ميغاباود لاستيعاب سرعات اتصال مختلفة للوحات التوصيل الطرفية.
  • التكامل مع ناقل الكمبيوتر: تشغل فتحة توسعة ISA قياسية واحدة بعرض 16 بت على اللوحة الأم للكمبيوتر المكتبي.
  • دعم بنية المحركات المتعددة: تدعم توزيع الإشارات على عدة محولات تردد فردية عند اقترانها بوحدات التفريع من سلسلة NDBU.

التطبيقات

  • الاتصال ببرنامج DriveWare للكمبيوتر: تصل أجهزة الكمبيوتر المكتبية القياسية في المكاتب، التي تشغّل برنامج DriveWindow، بأنظمة محركات المصانع الصناعية.
  • التوصيل البيني لعائلة منتجات ACS 600: تعمل كعنصر واجهة الألياف الضوئية المركزي لتهيئة محركات الجهد المنخفض ومراقبتها.
  • شبكات المحركات الموزعة: تتصل بلوحات التحكم NAMC وعُقد التفريع NDBU لتكوين منظومات أتمتة معقدة متعددة المحركات.

المواصفات الفنية

المعلمة القيمة
الشركة المصنّعة ABB
الطراز NISA-03
نوع الوحدة محول DDCS/ISA
فتحة واجهة المضيف ISA بعرض 16 بت
مورد العنونة 32 موقع إدخال/إخراج متتاليًا
عنوان الإدخال/الإخراج الأساسي الافتراضي 280H
عنوان الإدخال/الإخراج الأساسي البديل 2A0H
السرعة القصوى للقناة الضوئية CH0 5 ميغاباود
السرعة القصوى للقناة الضوئية CH1 10 ميغاباود
بلد المنشأ فنلندا (FI)

التوصيلات/الواجهات

القناة أجهزة التوصيل / التوافق نوع الكابل والطول الأقصى المسموح به



CH0 (5 ميغاباود)

 NAMC-03/04/11 (مع خيار NDCO-03)، NDBU-91  POF (ألياف ضوئية بلاستيكية) <= 15 m



CH1 (10 ميغاباود)

 NAMC-11 (مع خيار NDCO-01/02)، NAMC-21، NDBU-85/95  POF <= 30 m أو HCS (ألياف سيليكا مكسوة بكسوة صلبة) <= 200 m

إرشادات التركيب

  • الاحتياطات المتعلقة بالكهرباء الساكنة: احرص على ارتداء سوار تأريض أثناء جميع مراحل التعامل، إذ إن الدوائر المتكاملة الموجودة على اللوحة شديدة الحساسية للتفريغ الكهروستاتيكي (ESD).
  • تهيئة العنوان: تحقق من تهيئة الكمبيوتر المضيف للتأكد من عدم استخدام أي بطاقة واجهة موجودة لمساحة العنوان الأساسي الافتراضية 280H. عند حدوث تعارض، اضبط مفاتيح DIP الموجودة على اللوحة (IAS0 إلى IAS2) لاختيار تهيئة العنوان البديلة 2A0H.
  • إدخال البطاقة: اضغط على بطاقة المحول بثبات وبشكل متساوٍ داخل فتحة ISA متاحة بعرض 16 بت على اللوحة الأم للكمبيوتر المتوقف عن التشغيل، وثبّت الحامل بمسمار التثبيت.
  • التعامل مع الألياف الضوئية: لا تتجاوز قوة الشد القصوى طويلة الأمد البالغة 1 N، ولا تثنِ كابلات الألياف بما يتجاوز نصف قطر الانحناء الأدنى قصير الأمد البالغ 35 mm. تجنب لمس أطراف الألياف العارية، واحمِ مسارات التمديد داخل المحرك باستخدام حلقات مطاطية.
  • تحذير السلامة الكهربائية: لا تُجرِ أي أعمال داخل محول التردد أثناء وجود جهد عليه. افصل خط التغذية الرئيسي وانتظر 5 دقائق على الأقل حتى تفرغ مكثفات الدائرة الوسيطة للمحرك شحنتها بالكامل قبل الوصول إلى الأطراف الداخلية.
Shipping &amp; Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
ما هي الوظيفة الأساسية لهذه اللوحة المحول؟
يعمل الجهاز كلوحة واجهة ISA قياسية 16-بت تتيح لجهاز الكمبيوتر الشخصي التحكم في عائلة محركات ABB ACS 600 ومراقبتها باستخدام تطبيقات DriveWare PC مثل DriveWindow.
كيف أحل تعارض عنوان الإدخال/الإخراج أثناء التثبيت؟
تمتلك اللوحة عنوان إدخال/إخراج أساسي افتراضي 280H. إذا كان هذا النطاق مشغولًا، يمكنك تغيير التكوين إلى 2A0H باستخدام مفاتيح DIP المدمجة (IAS0 و IAS1 و IAS2).
ما هي قيود التعامل مع كابلات الألياف البصرية المتصلة؟
يجب التعامل مع كابلات الألياف البصرية بحذر. فهي تتطلب نصف قطر انحناء قصير الأمد لا يقل عن 35 مم، وحمل شد طويل الأمد أقصى قدره 1 N، ويجب عدم لمس نهاياتها العارية بسبب حساسيتها للأوساخ.
أين يتم توصيل كابلات الألياف داخل محول التردد؟
داخل وحدة المحرك، تتصل الكابلات البصرية مباشرة بالقناة 3 (الأطراف V19 و V20) على لوحة التحكم NAMC، أو إلى قناة MSTR إذا تم استخدام وحدة التفرع NDBU.
