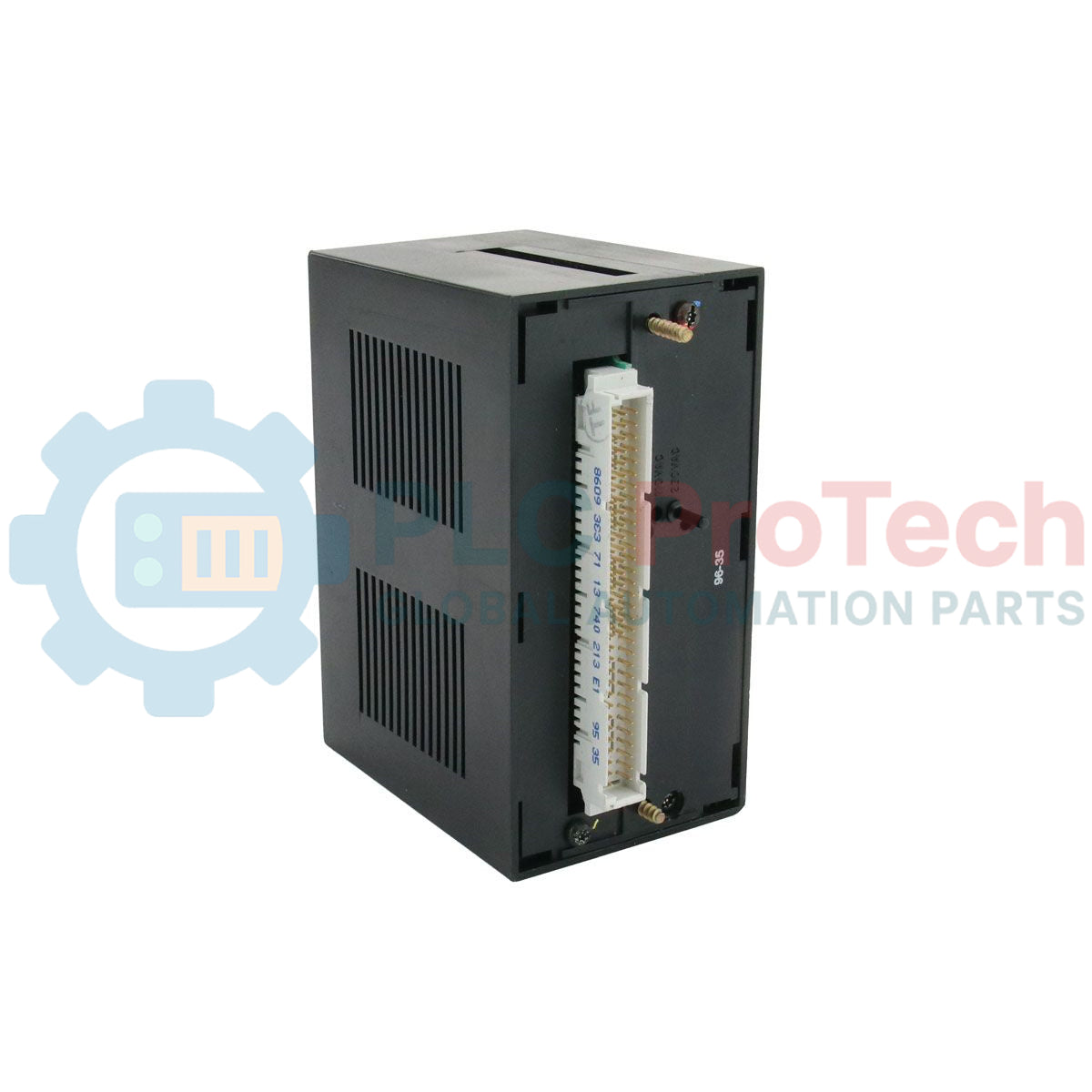

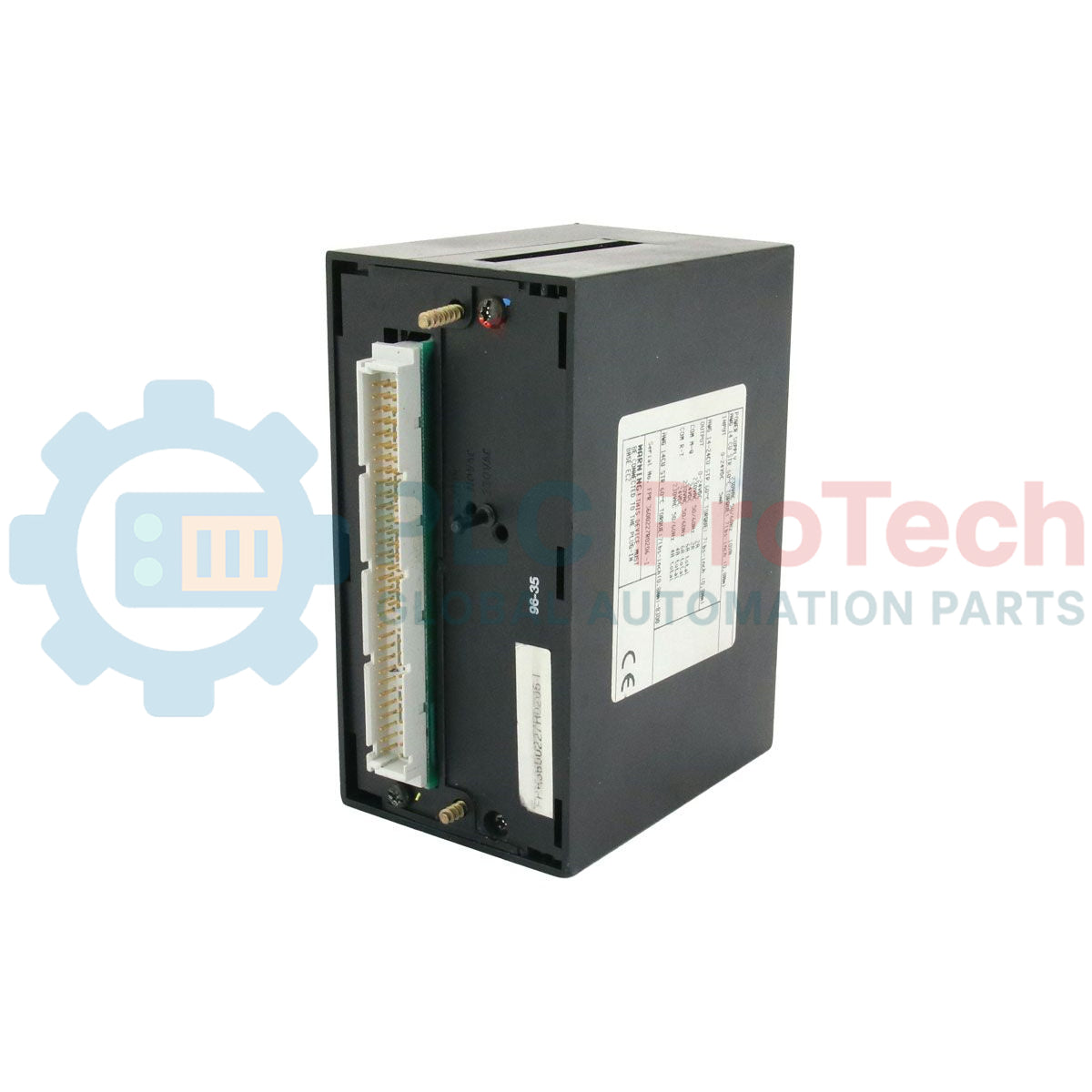

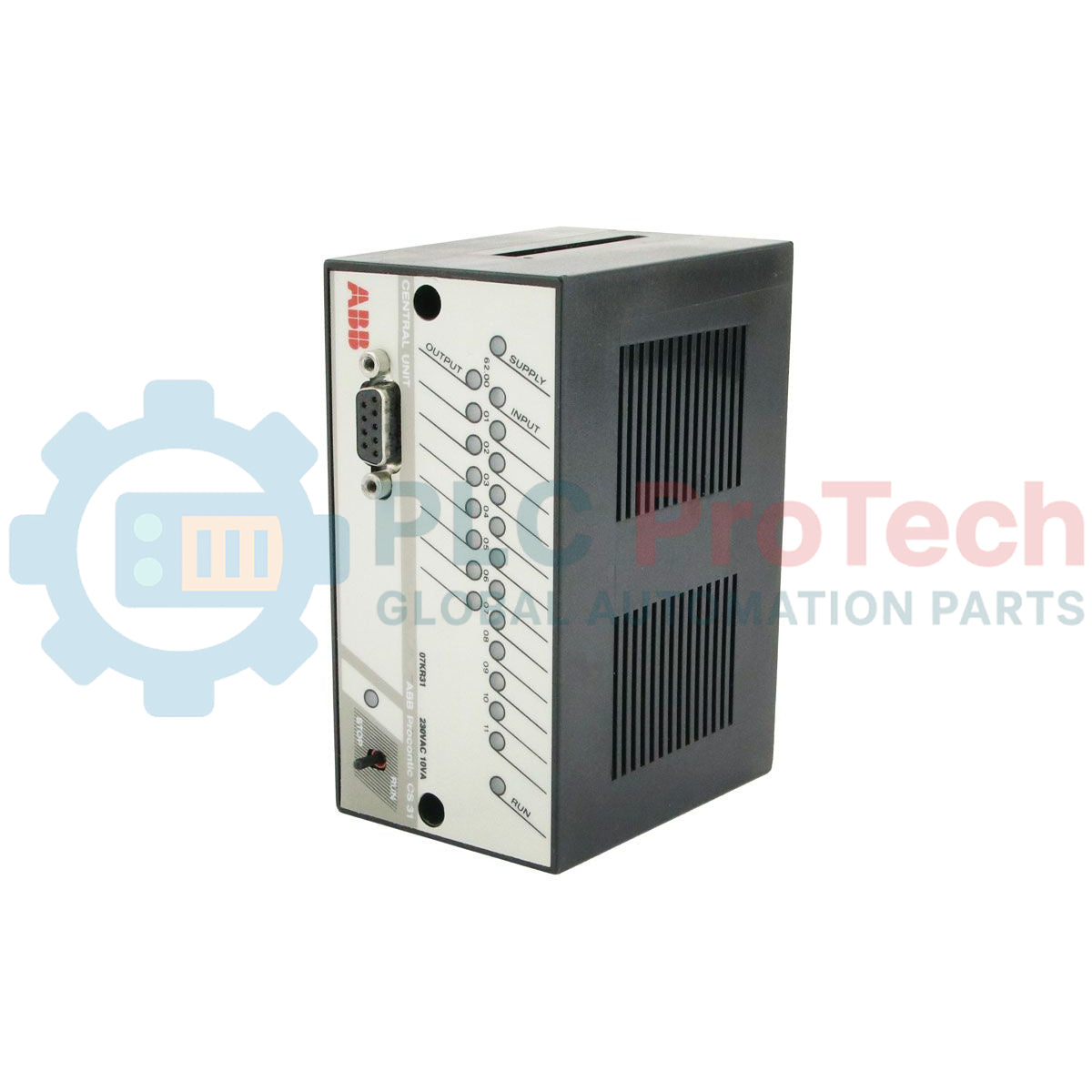

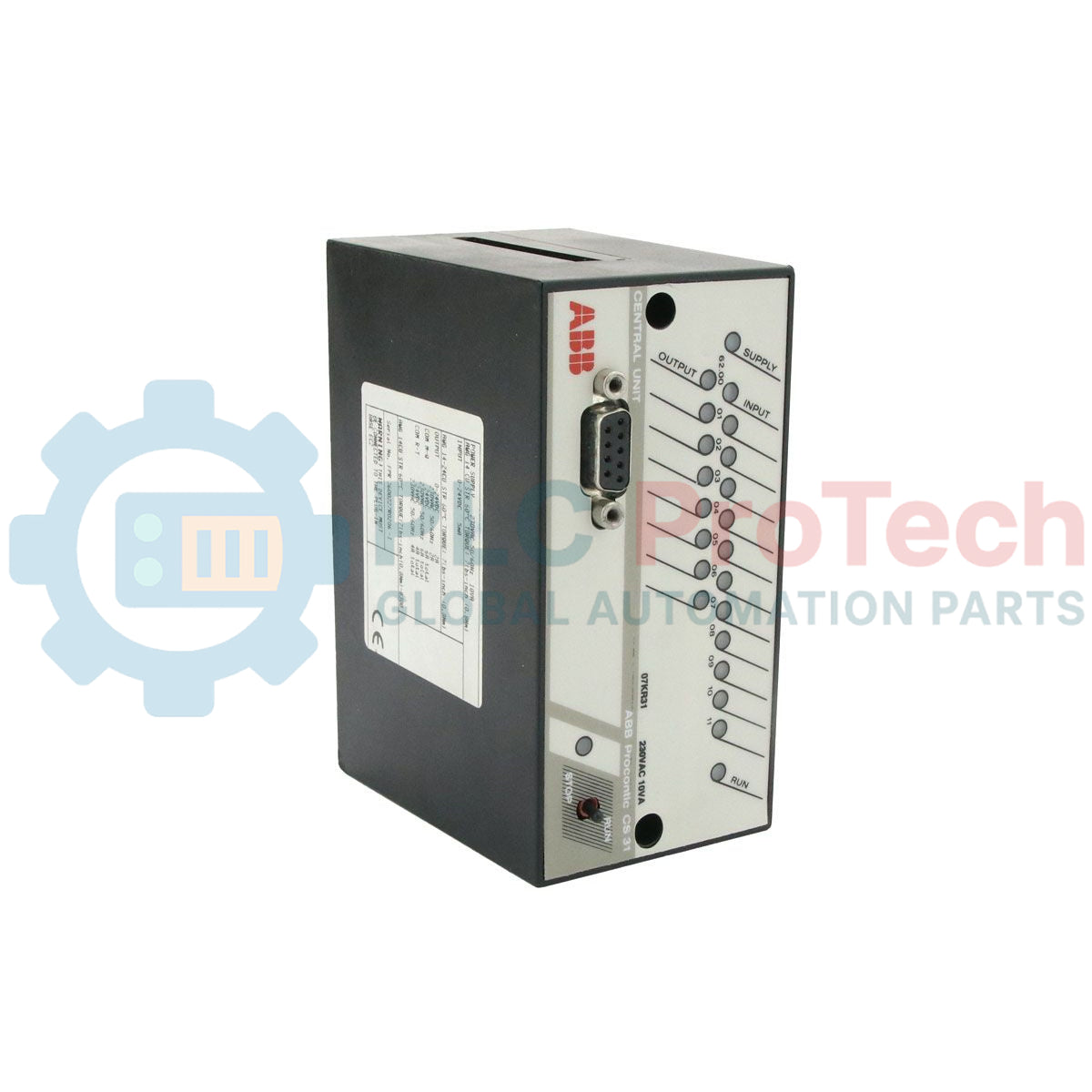

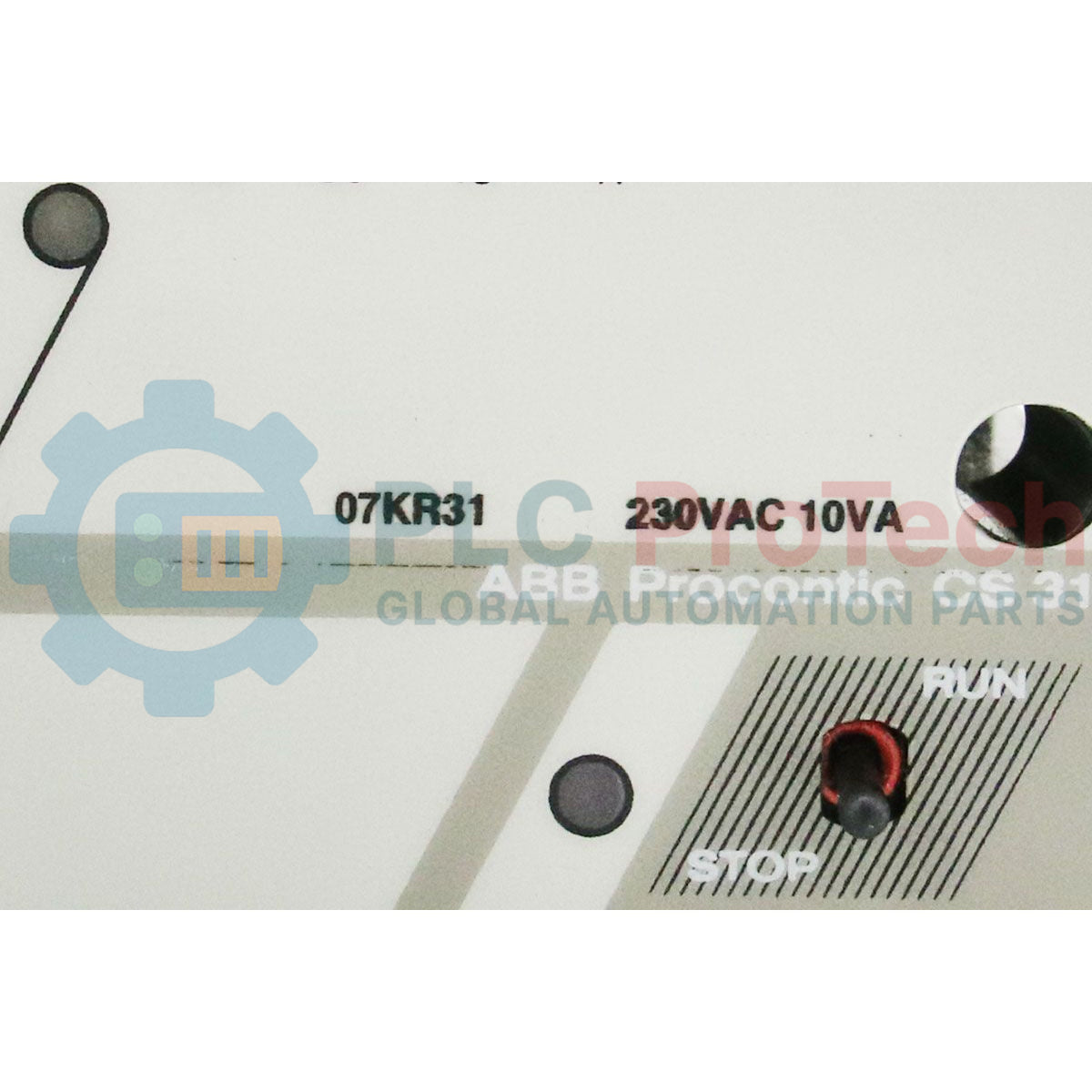

وحدات المعالجة المركزية Procontic من ABB FPR3600227R1202 07 KR 31

تُعد وحدة المعالجة المركزية عالية الأداء 07 KR 31 (07KR31)، والمعروفة أيضًا برقم القطعة FPR3600227R1202، وحدة معالجة مركزية تم تطويرها خصيصًا لسلسلة ABB Procontic. تُعتبر هذه الوحدة حجر الزاوية لأنظمة الأتمتة الصناعية والتحكم القديمة في قطاعات مثل المعادن، وتصنيع الآلات المتخصصة، والمعالجة الكيميائية. في عصر تُعد فيه مدة تشغيل النظام أمرًا حاسمًا، توفر 07 KR 31 منصة مستقرة وقوية لإدارة المنطق الرقمي والتناظري المعقد. تتيح مزود الطاقة المدمج بجهد 24 VDC ودعمها لهندسة حافلة CS31 البعيدة استراتيجية تحكم موزعة، مما يمكّن المهندسين من الحفاظ على البنية التحتية القديمة بمستوى عالٍ من الموثوقية مع تجنب التكاليف الباهظة لتجديد النظام بالكامل.

الإطار المعماري والتخطيط

تعمل 07 KR 31 كجهاز تحكم رئيسي قادر على إدارة بيانات الإدخال/الإخراج الواسعة من خلال ذاكرته الداخلية وواجهات الحافلة الخارجية.

• الإدخال/الإخراج المدمج: الوحدة الأساسية تحتوي على 12 مدخل رقمي محلي (E 62,00 إلى E 62,11) و8 مخارج ريليه رقمية (A 62,00 إلى A 62,07)، مما يوفر قدرة تحكم فورية دون الحاجة إلى وحدات طرفية.

• توسيع حافلة CS31: تدعم نطاقًا واسعًا من وحدات الإدخال/الإخراج البعيدة، تصل إلى 61 وحدة عن بُعد. هذا يسمح بمعالجة آلاف الأعلام الثنائية (M-flags) ومئات المعاملات القائمة على الكلمات (MW) في الوقت الحقيقي.

• المعالجة عالية السرعة: تعالج العناوين المخصصة الأجهزة الخاصة بالعد عالي السرعة وكشف عبور الصفر (E 63,13 و E 63,14)، وهو أمر ضروري للتموضع الدقيق أو المهام القائمة على التردد.

• منطق التشخيص: تخصص وحدة المعالجة المركزية مناطق ذاكرة محددة (نطاق M 255,00) لتشخيص النظام، مما يضمن التقاط الأخطاء في الأجهزة أو أخطاء الحافلة والإبلاغ عنها فورًا إلى واجهة المستخدم أو نظام الإشراف.

الأداء والمواصفات الفنية

الأسئلة الشائعة للدعم الفني

هل وحدة 07 KR 31 متوافقة مباشرة مع وحدات 07 KT 31؟

نعم، تم تصميم 07 KR 31 لتتكامل بسلاسة مع وحدات سلسلة 07 KT 31 ووحدات الوظائف المختلفة، مما يسمح بتوسيع المعالجة التناظرية والمهام المتخصصة ضمن نفس الرف أو الحافلة.

كيف تتعامل وحدة المعالجة المركزية مع تقلبات الطاقة في بيئة 24 VDC؟

مزود الطاقة الداخلي بجهد 24 VDC من الدرجة الصناعية، مصمم لتحمل تقلبات الجهد الصناعية القياسية. ومع ذلك، في البيئات التي تعاني من ضوضاء كهربائية عالية أو عدم استقرار، يُنصح باستخدام مزود طاقة منظم خارجي وواقي من الارتفاعات المفاجئة.

ما هي الطريقة الأساسية لاستكشاف أخطاء اتصالات الحافلة وإصلاحها؟

يجب على المستخدمين مراقبة أعلام التشخيص التي تتراوح من M 255,00 إلى M 255,15. توفر هذه الأعلام رموز أخطاء محددة تتعلق بسلامة حافلة CS31 البعيدة وحالة وحدة المعالجة المركزية الداخلية.

دليل الهندسة الميدانية والصيانة

• عمر مخرج الريليه: نظرًا لأن 07 KR 31 تستخدم مخارج ريليه ميكانيكية، من الضروري فحص أنواع الأحمال. بالنسبة للأحمال الحثية (مثل الملف اللولبي أو القواطع)، يجب دائمًا تركيب مقاومات RC أو دايودات عكسية خارجية لمنع الشرر الذي قد يلحم جهات اتصال الريليه الداخلية مع مرور الوقت.

• تأريض حافلة CS31: حافلة CS31 حساسة للتداخل الكهرومغناطيسي. تأكد من تأريض درع كابل الحافلة في نقطة واحدة فقط (عادةً عند طرف وحدة المعالجة المركزية) لمنع حلقات التأريض مع تصريف فعال للضوضاء المستحثة.

• صيانة البطارية: على الرغم من متانة الوحدة، تأكد من فحص بطارية النسخ الاحتياطي للذاكرة الداخلية خلال عمليات الإيقاف السنوية. تؤدي البطارية المستنفدة إلى فقدان برامج المستخدم وإعدادات الأعلام (بيانات KW/MW) أثناء انقطاع التيار.

• التبريد وتدفق الهواء: نظرًا لأبعادها المدمجة، لا تسد فتحات التهوية في الأعلى أو الأسفل. حافظ على مسافة لا تقل عن 20 مم من قنوات الأسلاك المجاورة لضمان أن التهوية السلبية تحافظ على مكونات الوحدة ضمن الحد المسموح به 55 درجة مئوية.
