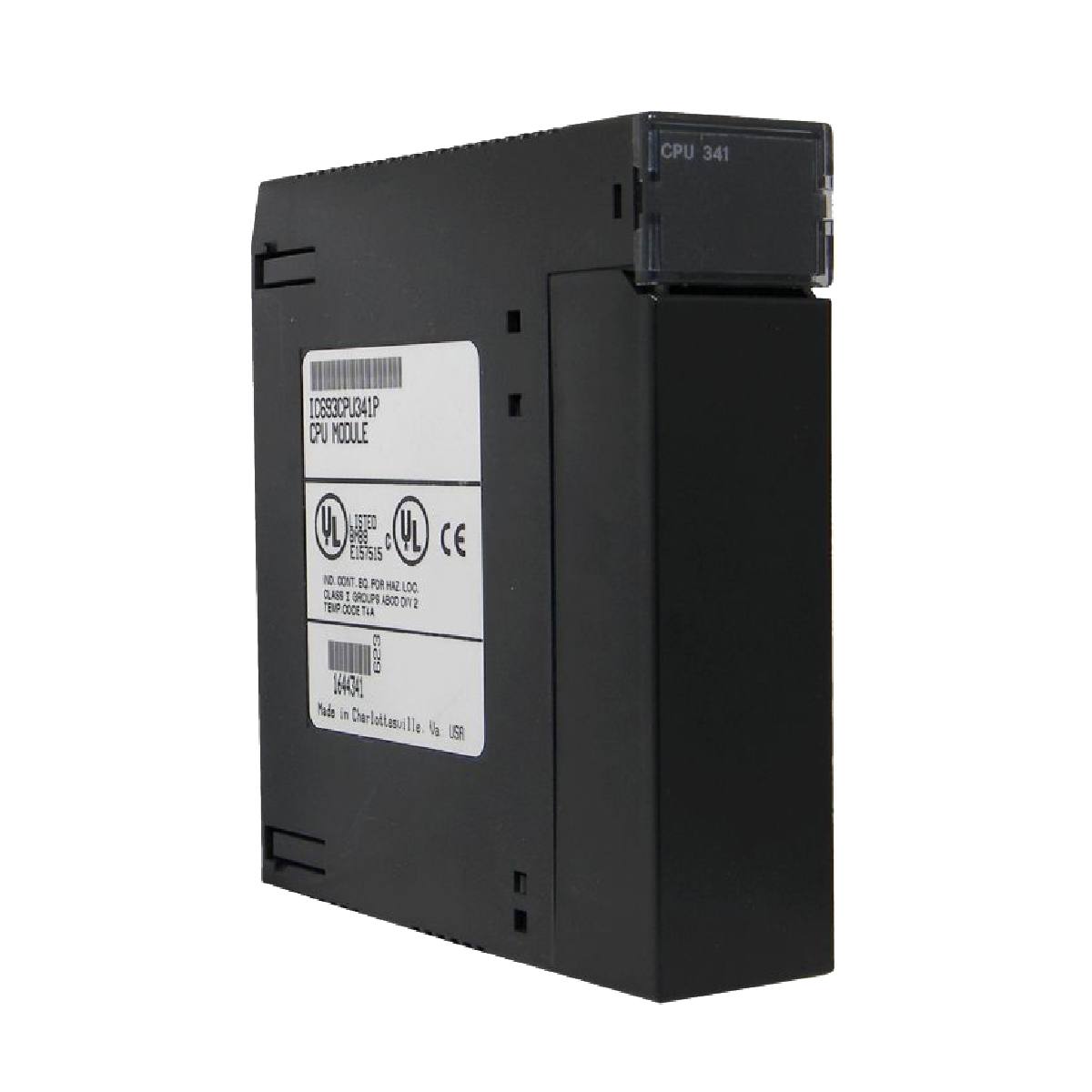

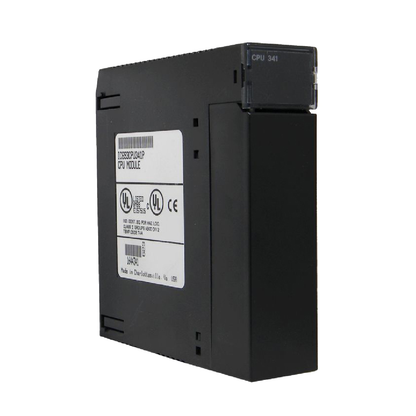

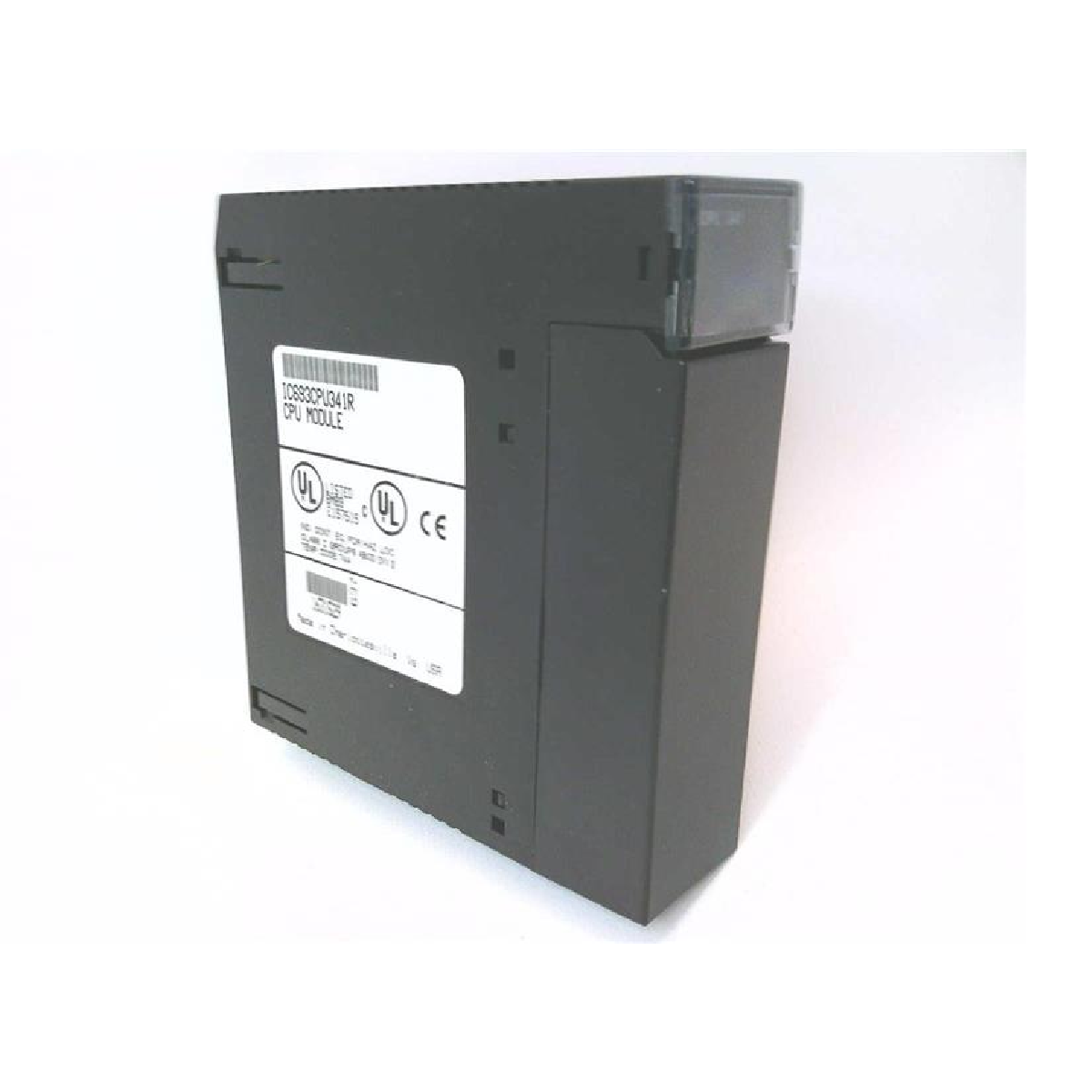

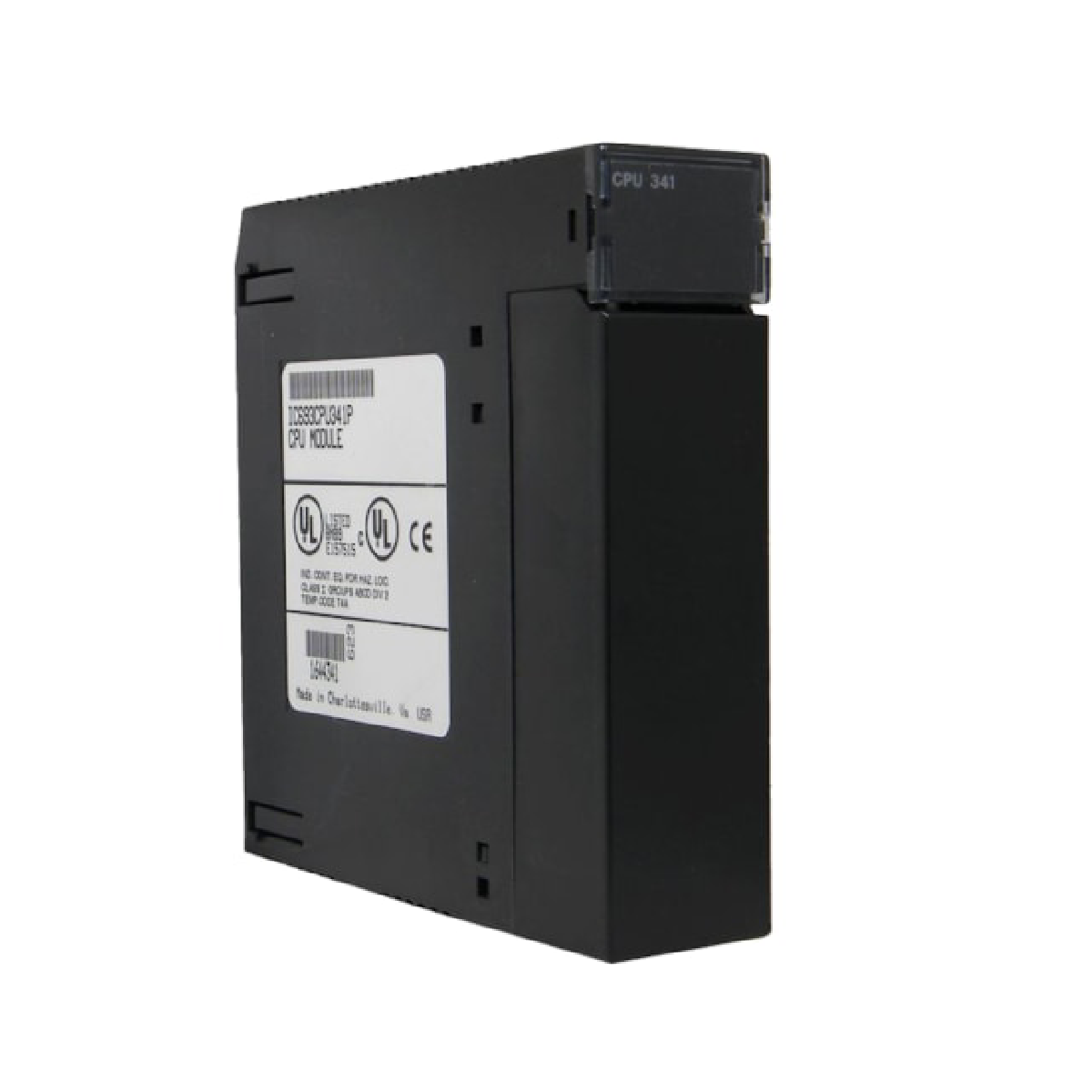

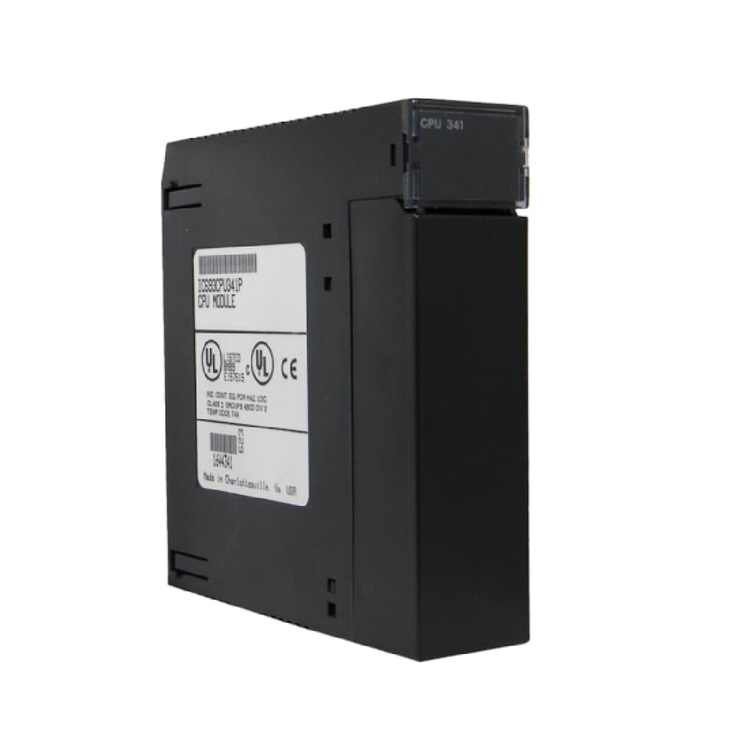

وحدة المعالج GE Fanuc ‏IC693CPU341 Series 90-30

SKU IC693CPU341

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: General Electric
رقم المنتج: IC693CPU341
Country of origin:الولايات المتحدة
نوع المنتج: وحدة CPU
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 450ج
Dimensions: 180 مم × 140 مم × 40 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

تُعد GE Fanuc IC693CPU341 وحدة معالجة مركزية أحادية الفتحة، مصممة لمنصة وحدات التحكم المنطقية القابلة للبرمجة Series 90-30. وتعمل هذه الوحدة بمعالج 80C188XL بسرعة ساعة تبلغ 20 ميغاهرتز، وتوفّر تنفيذًا موثوقًا لتهيئات منطق المستخدم بمعدل مسح نموذجي يبلغ 0.3 مللي ثانية لكل 1K من المنطق المنطقي. وتدعم البنية هياكل ذاكرة النظام القياسية، إلى جانب خيارات مرنة لنشر التخزين المتطاير وغير المتطاير عبر طرز متعددة من اللوحات الأساسية. وبفضل تزويدها بقناة اتصال مدمجة عبر واجهة مصدر الطاقة، تعمل كمحور معالجة أساسي مخصص لأتمتة الآلات القياسية، وبنية التجميع الموزعة، وتطبيقات مراقبة العمليات عالية السرعة.

الميزات

تنفيذ التخزين المتعدد الاستخدامات: تدعم بنية ذاكرة RAM القياسية، مع استكمالها بتهيئات EPROM أو EEPROM الخاصة بالخيارات في الطرز التاريخية.
حماية الذاكرة المحسّنة: توفّر دعمًا انتقاليًا للنسخ الاحتياطي لذاكرة RAM المتطايرة إلى جانب التخزين غير المتطاير المباشر باستخدام هياكل ذاكرة Flash المتخصصة، بدءًا من المراجعة J للأجهزة والإصدار 4.61 للبرنامج الثابت.
الاتصال التسلسلي المدمج: تتميز بمنفذ اتصال مادي مدمج واحد يستخدم قناة الارتباط المخصصة الموجودة مباشرةً على بنية مصدر طاقة PLC القياسية.
بروتوكولات التابع الأصلية: توفّر دعمًا تشغيليًا لتفاعلات الاتصالات التسلسلية التابعة القياسية عبر SNP وSNP-X مباشرةً من البداية.
إمكانات الخيارات الشاملة: تتصل مباشرةً بالمعالجات المساعدة المعيارية، بما في ذلك مجموعات PCM وCMM، لإنشاء حلقات تحكم أصلية لشبكات RTU الرئيسية/التابعة وCCM وSNP/SNP-X الرئيسية.
عناصر التحكم المنطقية المتقدمة: توفّر آليات تحكم نشطة أثناء التشغيل، بما في ذلك التجاوزات المنطقية في الوقت الفعلي، ومقاطعات البرامج المنفصلة، وساعة نظام في الوقت الفعلي مدعومة بالكامل بالبطارية.

التطبيقات

تخطيطات الأتمتة متعددة اللوحات الأساسية: تنسيق مركزي عبر هياكل تحكم موسّعة للإدخال/الإخراج المادي، تمتد إلى ما يصل إلى خمس مجموعات فرعية إجمالًا من اللوحات الأساسية.
اتصالات الشبكات الصناعية: تجميع وتوجيه عالي الكثافة للبيانات عبر شبكات المناطق المحلية متعددة النقاط، وحلقات Ethernet المفتوحة، وقطاعات Profibus، وتركيبات ناقل FIP باستخدام وحدات الخيارات الإضافية.
عناصر التحكم في التصنيع المنفصل: تتبّع عالي السرعة وتنفيذ للمكوّنات عبر خطوط التعبئة المؤتمتة، ومسارات الناقل متعددة المستويات، وخلايا أدوات الآلات المحلية.

المواصفات الفنية

المعامل	القيمة / المواصفات
الشركة المصنّعة	GE Fanuc (الأتمتة)
بلد المنشأ	الولايات المتحدة
نوع وحدة المعالجة المركزية	وحدة معالجة مركزية بفتحة واحدة
بنية المعالج	80C188XL
سرعة المعالج	20 ميغاهرتز
معدل مسح المنطق النموذجي	0.3 مللي ثانية لكل 1K من المنطق (ملامسات منطقية)
ذاكرة برنامج المستخدم (الحد الأقصى)	80 كيلوبايت
إجمالي لوحات القاعدة المدعومة	5 إجمالًا (لوحة قاعدة محلية واحدة لوحدة المعالجة المركزية، وما يصل إلى 4 لوحات قاعدة توسعة و/أو لوحات قاعدة بعيدة)
متطلبات حمل تيار مزود الطاقة	490 ملي أمبير من مصدر التغذية الداخلي بجهد +5 فولت تيار مستمر
تخصيص المدخلات الرقمية (%I)	512 نقطة
تخصيص المخارج الرقمية (%Q)	512 نقطة
ذاكرة عامة رقمية (%G)	1280 بت
ملفات داخلية (%M)	1024 بت
ملفات خرج مؤقتة (%T)	256 بت
مراجع حالة النظام (%S)	128 بت إجمالًا (%S و%SA و%SB و%SC، مقسمة إلى 32 بت لكل منها)
تكوين ذاكرة السجلات (%R)	9999 كلمة
المدخلات التناظرية (%AI)	1024 كلمة
المخرجات التناظرية (%AQ)	256 كلمة
سجلات النظام (%SR)	16 كلمة (مخصصة لعرض البيانات المرجعية فقط؛ ومقيّدة من مراجع منطق المستخدم)
المؤقتات والعدادات	أكثر من 2000
سجلات الإزاحة المدعومة	نعم
حدود درجة حرارة التشغيل	من 0 إلى 60 درجة مئوية (من 32 إلى 140 درجة فهرنهايت) لدرجة الحرارة المحيطة
التوافق مع PCM/CCM	نعم
وزن الشحن (محسوب)	0.45 كجم (0.99 رطل)
أبعاد العبوة (محسوبة)	180 مم × 140 مم × 40 مم

إرشادات التثبيت

تحذير بالغ الأهمية:

اعزل وافصل جميع مصادر طاقة الإدخال النشطة الممتدة إلى مجموعة لوحة القاعدة الرئيسية لوحدة PLC قبل إدخال أي مكوّن للوحدة أو إخراجه أو تحريكه. قد يؤدي عدم فصل الطاقة بالكامل عن رف مزود طاقة النظام قبل التعامل مع الأجهزة إلى حدوث قوس كهربائي شديد، أو اضطراب مصفوفات ذاكرة السجلات الداخلية، أو تدمير وظيفي دائم لدوائر وحدة المعالجة المركزية.

1

اختيار فتحة اللوحة الأساسية والمحاذاة: حدّد فتحة وحدة المعالجة المركزية الفريدة والمخصصة على لوحة القاعدة الأساسية Series 90-30 (الموجودة عادةً مباشرة إلى يمين وحدة مزود طاقة الرف). حاذِ أضلاع التوجيه الهيكلية العلوية والسفلية لغطاء الوحدة البلاستيكي مع مسارات اللوحة الهيكلية المناظرة.

2

تثبيت الوحدة وتعشيق الموصل: ادفع الوحدة بقوة وباستقامة إلى الخلف داخل موضع الفتحة حتى تستقر موصلات الجهة الخلفية بإحكام وتتعشق مع مجموعة دبابيس اللوحة الخلفية. تأكد من تشغيل ذراعي التثبيت الميكانيكيين العلوي والسفلي وقفل كل منهما بشكل مستوٍ في مكانه.

3

التحقق من حلقة الاتصال التسلسلي: ثبّت كابل الطرفية التسلسلية مباشرة بواجهة منفذ الاتصال المدمج الموجودة على هيكل مزود الطاقة. تأكد من إحكام براغي التوصيل يدويًا بالكامل لإنشاء حلقة تأريض مستقرة لاتصال SNP.

4

التشخيص الأولي واختبار الإقلاع: وصّل طاقة النظام إلى الرف. راقب مؤشرات الحالة المحلية الموجودة على الواجهة الأمامية لوحدة المعالجة المركزية للتحقق من بدء تسلسل الاختبار الذاتي بنجاح ودخوله في وضع تشغيل مستقر من دون تفعيل نقطة تلامس عطل النظام.

FAQ

ما الفرق في طريقة التعامل مع تخزين الذاكرة بين إصدارات الأجهزة المختلفة لهذه الوحدة؟

تستخدم الإصدارات المبكرة ذاكرة RAM مع تكوينات اختيارية من EPROM أو EEPROM. بدءًا من مراجعة إصدار الأجهزة J وإصدار البرنامج الثابت 4.61، انتقلت البنية لدعم ذاكرة RAM متطايرة فقط، مع تكوينات اختيارية من ذاكرة Flash غير متطايرة.

كيف يتم توسيع الاتصالات الأصلية بما يتجاوز بروتوكولات العبد القياسية؟

تدعم الوحدة أصليًا بروتوكولات العبد SNP/SNP-X عبر منفذ مصدر الطاقة. ولتشغيلها كجهاز رئيسي SNP/SNP-X أو للحصول على اتصالات العبد CCM أو RTU، يجب إضافة وحدة خيار CMM مخصصة؛ ويتطلب تشغيلها كجهاز رئيسي RTU وحدة خيار PCM إضافية.

ما قيود التتبع المحددة لتخصيص مرجع حالة النظام؟

يخصص النظام 128 بتًا إجمالًا لمراقبة الحالة، وهي مقسمة إلى أربع كتل منفصلة تُسمى %S و%SA و%SB و%SC، وتحتوي كل كتلة منها على 32 بتًا بالضبط.

هل يمكن للسلالم المنطقية التي يعرّفها المستخدم قراءة القيم داخل جدول سجلات %SR أو تعديلها؟

لا، فالكلمات الـ16 المخصصة كسجلات للنظام محجوزة فقط لمعايير عرض جدول مراجع النظام، ولا يمكن الاستعلام عنها أو استهدافها داخل برنامج منطقي للمستخدم.
