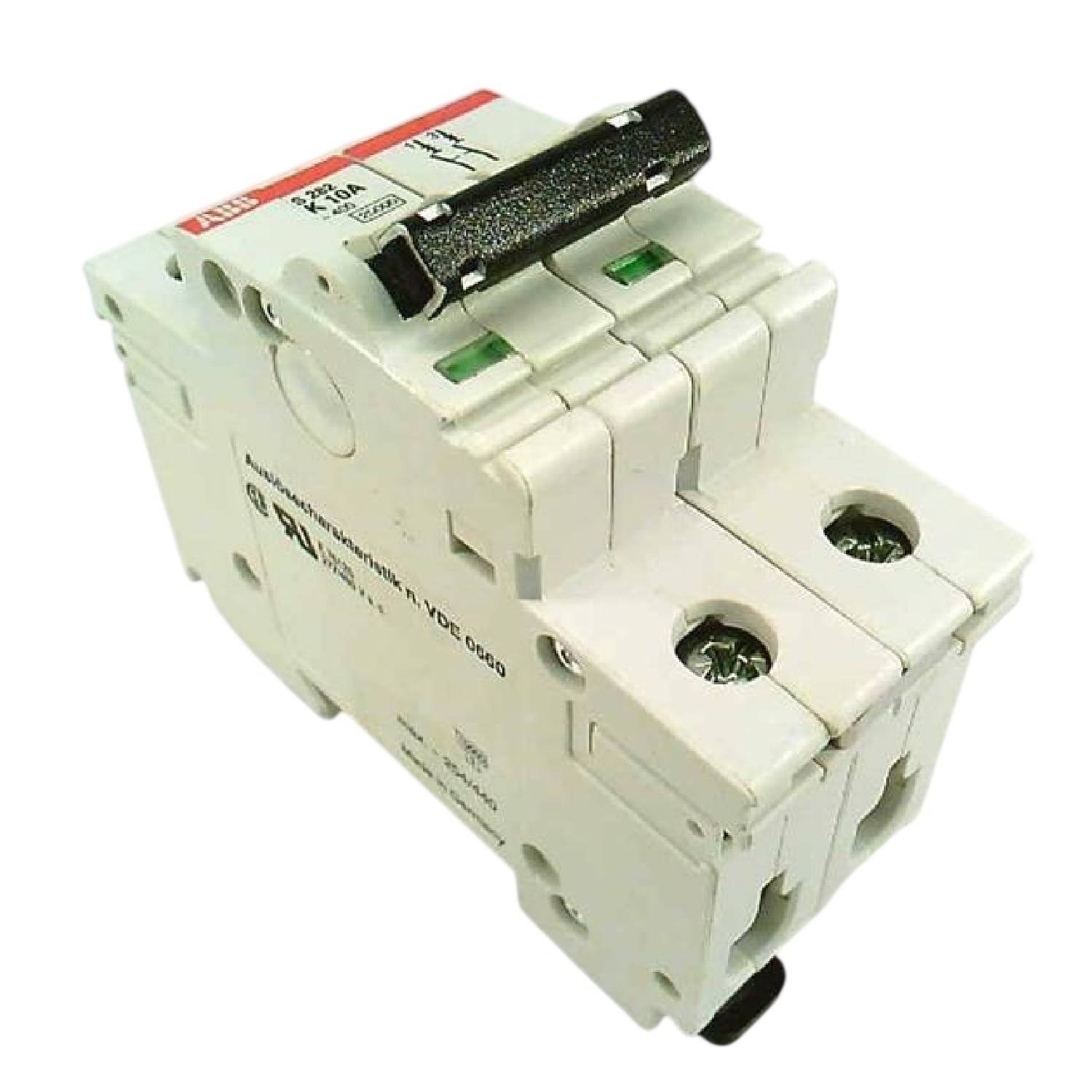

ABB S282UC-K10 GHS2820164R0427 قاطع دائرة مصغّر S280UC

SKU S282UC-K10 GHS2820164R0427

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: ABB
رقم المنتج: S282UC-K10 GHS2820164R0427
Country of origin:السويد
نوع المنتج: قواطع دوائر مصغّرة
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 260ج
Dimensions: 90 مم × 35 مم × 69 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

إن قاطع الدائرة المصغر ABB S282UC-K10، ذو معرّف المنتج GHS2820164R0427، هو جهاز حماية شامل للتيار ثنائي القطب، صُمم لتوفير تحديد موثوق للتيار وحماية من الأعطال الكهربائية. وبصفته جزءًا من عائلة منتجات S280UC، يتميز هذا الجهاز بتصنيف مرتفع لجهد التيار المستمر، ما يجعله خيارًا ممتازًا لتكوينات التيار المستمر الصعبة إلى جانب أنظمة التيار المتردد القياسية. تشتمل الوحدة على آليتين داخليتين منفصلتين للفصل: نظام فصل حراري متأخر مضبوط للحماية من الحمل الزائد، وتجميعة مغناطيسية كهروميكانيكية مصممة لقطع قصر الدائرة فورًا. وبما يتوافق مع المعايير الدولية، بما في ذلك IEC/EN 60947-2 وUL1077 وCSA 22.2 No. 235، يضمن قاطع الدائرة هذا أداءً آمنًا ومستقرًا عبر أنظمة البنية التحتية المتخصصة.

الميزات

مزود بتكوين ثنائي القطب مصمم لعزل خطوط متعددة والتحكم فيها بشكل متزامن.
يستخدم منحنى فصل من النوع K مضبوطًا لإدارة محركات وأحمال حثية محددة.
يتميز بقدرة تشغيلية عالية مدمجة للتيار المستمر، محسّنة للإعدادات المتخصصة ذات الجهد العالي.
يشتمل على مؤشر مدمج لوضع نقاط التلامس، مع عرض ميكانيكي واضح لحالتي التشغيل والإيقاف.
مزوّد بأطراف لولبية متينة لمشابك الكابلات لضمان تثبيت الموصلات بثبات وأمان.

التطبيقات

أنظمة الخلايا الكهروضوئية وشبكات تجميع الطاقة المتجددة.
منشآت توزيع طاقة الاتصالات.
شبكات الجر الكهربائي والبنية التحتية للنقل.
حلقات الأتمتة الصناعية ولوحات توزيع الجهد المنخفض التجارية.

معلومات الطلب

المعلَمة	القيمة
نوع المنتج الموسّع	S282UC-K10
معرّف المنتج	GHS2820164R0427
EAN	4012233637201

المواصفات الفنية

المعلَمة	المواصفات
الشركة المصنّعة	ABB
عدد الأقطاب	2
خاصية الفصل	K
التيار المقدر (In)	10.00 أمبير
جهد التشغيل المقدر	وفقًا للمعيار IEC60898-1، ‏440 فولت تيار مستمر / 440 فولت تيار متردد / 484 فولت تيار مستمر
جهد العزل المقدر (Ui)	وفقًا للمعيار IEC/EN 60664-1، ‏500 فولت
جهد التشغيل	الحد الأقصى (بما في ذلك التفاوت) 440 فولت تيار متردد / 484 فولت تيار مستمر، الحد الأدنى 12 فولت تيار متردد / 12 فولت تيار مستمر
التردد المقدر (f)	50 هرتز / 60 هرتز
قدرة قصر الدائرة المقدرة (Icn)	6.0 كيلو أمبير
قدرة القطع المقدرة لقصر الدائرة النهائية (Icu)	6 كيلو أمبير
قدرة القطع المقدرة لقصر الدائرة أثناء الخدمة (Ics)	6 كيلو أمبير
فئة زيادة الجهد	II
درجة التلوث	2
Rated Impulse Withstand Voltage (Uimp)	جهد تحمل النبضة المقنن (Uimp)
4 kV (6.2 kV عند مستوى سطح البحر، 5.0 kV على ارتفاع 2000 م)	جهد اختبار العزل الكهربائي
50/60 Hz، دقيقة واحدة: 2 kV	مادة الغلاف
مجموعة العزل I، RAL 7035	نوع المشغّل
مجموعة العزل II، أسود، قابل للإغلاق	1/0
وسم المشغّل	مؤشر وضع التلامس
تشغيل/إيقاف	العمر الكهربائي
10000 دورة تيار متردد	العمر الميكانيكي
20000 دورة	نوع الطرف
أطراف لولبية	نوع الطرف اللولبي
مشبك الكابل	سعة التوصيل
قضيب التوصيل 16 مم² / مرن مع طرف كبس 0.75 ... 16 مم² / مرن 0.75 ... 16 مم² / صلب 0.75 ... 25 مم² / مجدول 0.75 ... 25 مم²	عزم الربط
2.5 N-m	مفك البراغي الموصى به
Pozidriv 2	درجة حرارة الهواء المحيط
التشغيل -25 ... +55 درجة مئوية / التخزين -40 ... +70 درجة مئوية	الظروف البيئية
28 دورة عند 55 درجة مئوية بنسبة 90-96% و25 درجة مئوية بنسبة 95-100%	مقاومة الصدمات
وفقًا لـ IEC 60068-2-27: ‏30g / ‏3 صدمات / ‏11 ms	مقاومة الاهتزازات
وفقًا لـ IEC 60068-2-6: ‏5g، ‏20 دورة عند 5 ... 150 ... 5 Hz مع حمل 0.8 In	درجة الحماية
IP20 (IP40 داخل الغلاف مع الغطاء)	الجهد التشغيلي الأقصى وفقًا لـ UL/CSA
500 V DC / 480 V AC	سعة التوصيل وفقًا لـ UL/CSA
الموصل 18 ... 4 AWG	عزم الربط وفقًا لـ UL/CSA
الدائرة الرئيسية 17.5 رطل-بوصة	قدرة القطع وفقًا لـ UL1077
4.5 kA	35.0 مم
العمق الصافي للمنتج	69.0 مم
الارتفاع الصافي للمنتج	90.0 مم
الوزن الصافي للمنتج	0.260 كجم

إرشادات التركيب

التركيب على قضيب DIN: ثبّت الوحدة بإحكام على المقاطع القياسية المتماثلة، بما في ذلك TH35-7.5 (قضيب تركيب 35 × 7.5 مم) أو TH35-15 (قضيب تركيب 35 × 15 مم)، بما يتوافق مع إرشادات IEC 60715.
وضعية التركيب: صُمّم الغلاف الميكانيكي للسماح بتركيب الطرف بأي زاوية توجيه صحيحة.
مراعاة القطبية: نظرًا لمتطلبات التصميم الخاصة بحلقات التيار الشامل، يُرجى الانتباه جيدًا إلى مؤشرات قطبية التيار المستمر أثناء توصيل التمديدات.
تثبيت الأطراف: أحكم ربط الأسلاك الكهربائية في توصيلات مشابك الكابلات المدمجة باستخدام مفك Pozidriv 2 بعزم معتمد قدره 2.5 N-m (17.5 رطل-بوصة لترتيبات UL/CSA).

الامتثال والشهادات

إعلان المطابقة - CE: 2CDK400002D0401
معلومات RoHS: 2CDK400005K0201 / وفقًا لتوجيه الاتحاد الأوروبي 2002/95/EC بتاريخ 18 أغسطس 2005 وتعديلاته
المعايير: IEC/EN 60947-2، UL 1077، CSA 22.2 رقم 235

FAQ

ما نطاق درجة حرارة التشغيل المحيطة المعتمد للجهاز؟

نطاق درجة حرارة التشغيل المحيطة المعتمد للجهاز هو من -25 درجة مئوية إلى +55 درجة مئوية.

ما عزم إحكام ربط الأطراف المحدد المطلوب للتوصيلات الكهربائية القياسية؟

تتطلب أطراف مشبك الكابل المدمجة عزم إحكام ربط هندسيًا قدره 2.5 N-m للتطبيقات القياسية أو 17.5 in lb لتكوينات UL/CSA.

ما الآليات الداخلية الأساسية المستخدمة لحماية الدائرة؟

يعتمد الجهاز على نظام فصل حراري مؤخر للحد من الحمل الزائد، وتجميعة مغناطيسية كهروميكانيكية للعزل الفوري عند حدوث قصر في الدائرة.

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.
