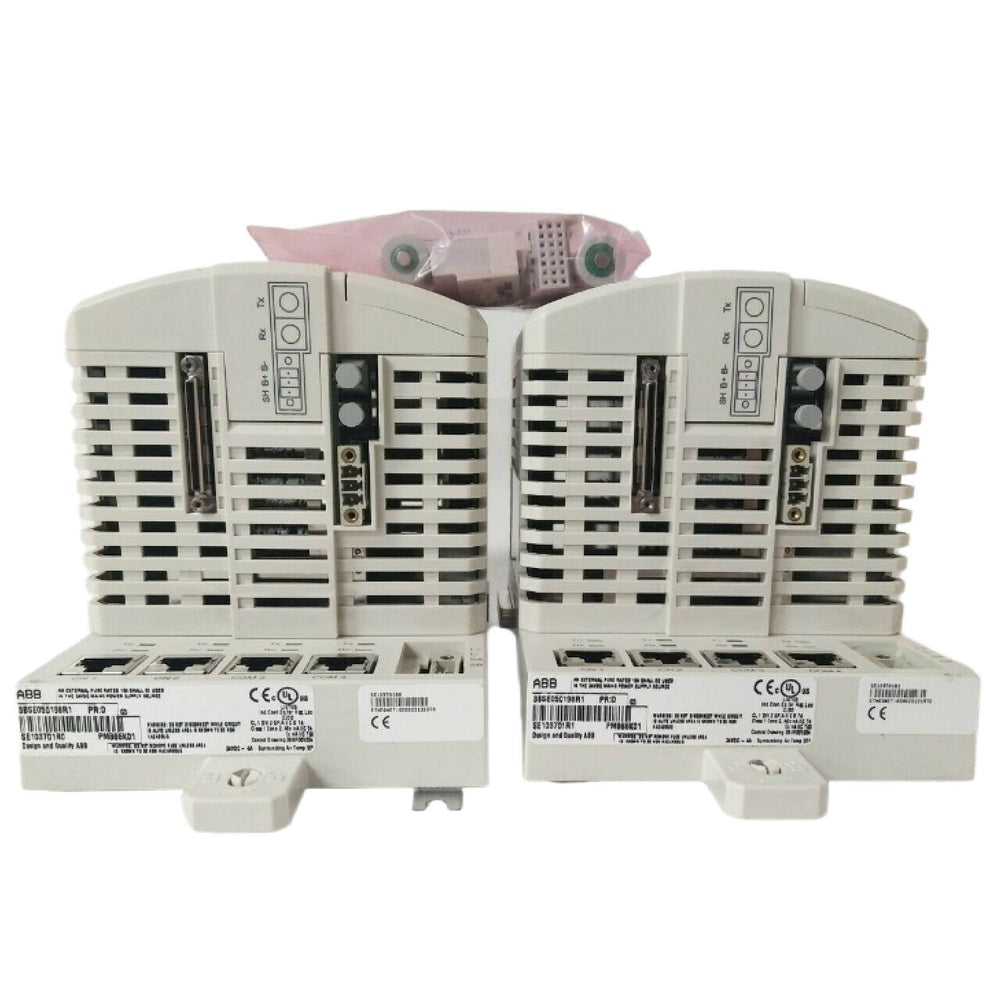

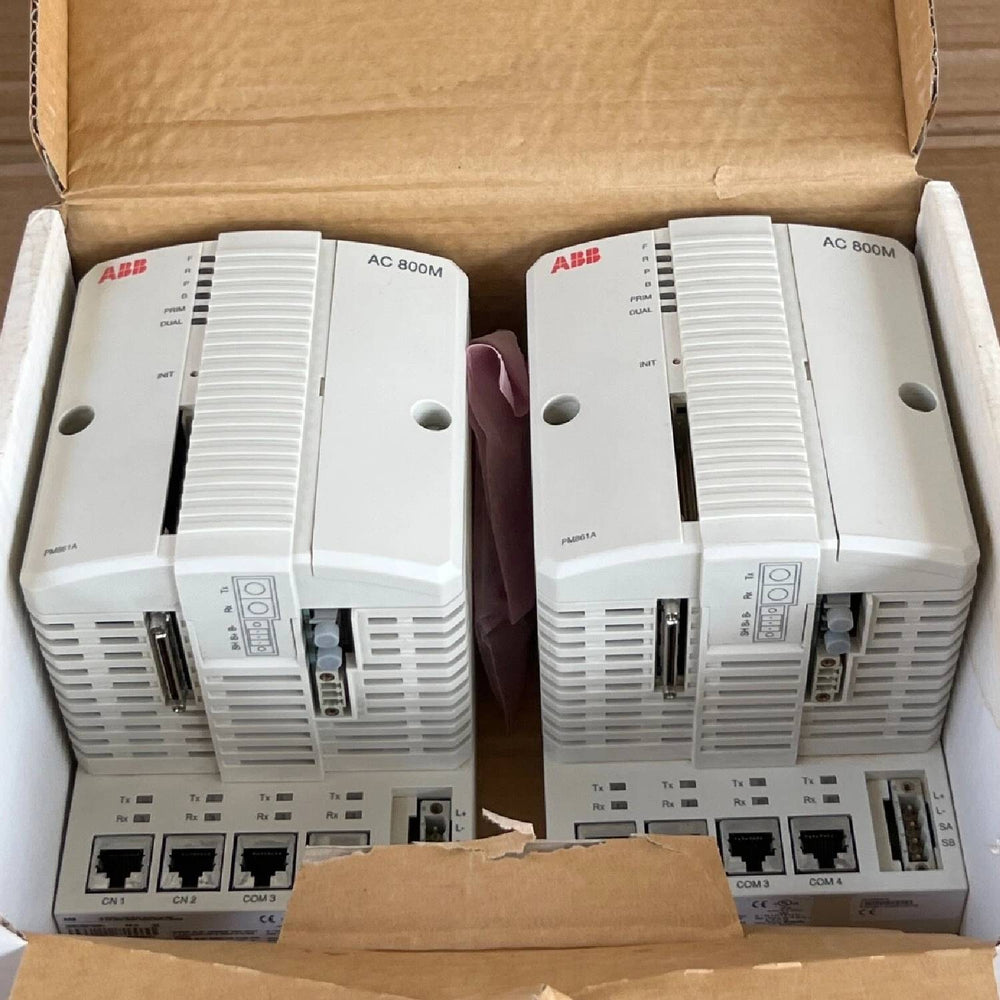

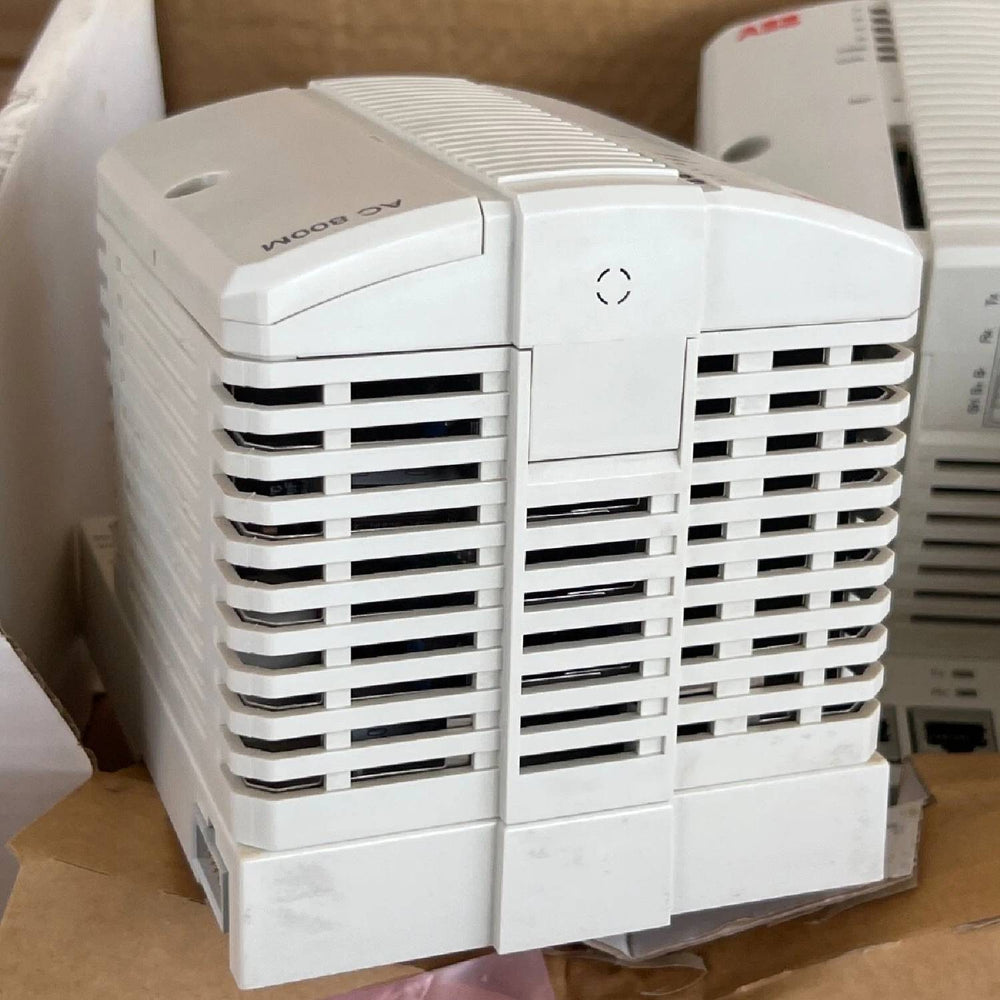

وحدات معالج متكررة PM866K02 3BSE050199R1 AC 800M من ABB

SKU PM866K02 3BSE050199R1

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: ABB
رقم المنتج: PM866K02 3BSE050199R1
Country of origin:الصين
نوع المنتج: وحدات معالج متكررة
Barcode: 85389091
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2900ج
Dimensions: 119 مم × 186 مم × 135 مم (W × الارتفاع × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

إن PM866K02 3BSE050199R1 عبارة عن مجموعة وحدات معالج زائدة عن الحاجة مهيأة لمنصة نظام التحكم AC 800M، ومصممة لتوفير تحكم عالي التوافر ومتحمل للأعطال في العمليات. وبفضل معالج دقيق يعمل بتردد ساعة يبلغ 133 ميجاهرتز ومدعوم بذاكرة وصول عشوائي (RAM) بسعة 64 ميجابايت، يتولى هذا المكوّن من النظام تنفيذ منطق التحكم المعقد وعمليات التشخيص ومهام الاتصال المتزامنة. تتصل المجموعة محليًا بما يصل إلى 12 وحدة إدخال/إخراج S800 عبر ناقل ModuleBus الكهربائي، وتضم أربعة منافذ اتصال مدمجة تدعم اتصالَي إيثرنت (CN1 وCN2) والاتصالين التسلسليين (COM3 وCOM4). وتوفر المجموعة المعبأة وحدتَي معالج PM866K01 إلى جانب كابل توسعة ناقل CEX من نوع TK850 وكابل TK851 من نوع RCU-Link، مما يتيح مزامنة دقيقة للوحدات وتوسعة ناقل الاتصالات ضمن بنيتَي 800xA وCompact Product Suite.

الميزات

تنفيذ المعالج الدقيق مدفوع بمعالج MPC866 يعمل بتردد ساعة يبلغ 133 ميجاهرتز.
إدارة الذاكرة المتطايرة باستخدام ذاكرة SDRAM بسعة 64 ميجابايت مقترنة بذاكرة PROM فلاش بسعة 4 ميجابايت لإقامة البرامج الثابتة.
توزيع شامل للواجهات المدمجة، يتضمن قناتَي إيثرنت ووصلات تسلسلية مخصصة مع دعم المودم.
معالجة مباشرة لوحدات الإدخال/الإخراج المحلية، تدعم ما يصل إلى 12 وحدة إدخال/إخراج S800 متصلة بالناقل الكهربائي ModuleBus.
وصلة مخصصة للتحكم في التكرار تتيح المزامنة الهيكلية بين وحدات المعالج المتوازية.
واجهة Compact Flash مدمجة تدعم تحميل التطبيقات أثناء التشغيل وعمليات تخزين البيانات المحتفظ بها عند بدء التشغيل البارد.
خزان طاقة داخلي مدمج بسعة 5 مللي ثانية، يضمن تنفيذ دورات إيقاف تشغيل وحدة المعالجة المركزية بترتيب وتحكم عند انقطاع الإمداد.

التطبيقات

أنظمة التحكم الموزعة (DCS) التي تتطلب تكرار العمليات ضمن إعدادات التشغيل الآلي 800xA.
بنية تحتية للتحكم في المسارات الحرجة عبر مجالات التصنيع وتوليد الطاقة وتكرير العمليات.
تشغيل عالي التوافر باستخدام بنى Compact Product Suite وتكوينات الإدخال/الإخراج البعيدة S800.

معلومات الطلب

المعامل	القيمة
معرّف المنتج	3BSE050199R1
تعيين نوع ABB	PM866K02
وصف الكتالوج	وحدات معالج PM866K02 زائدة عن الحاجة

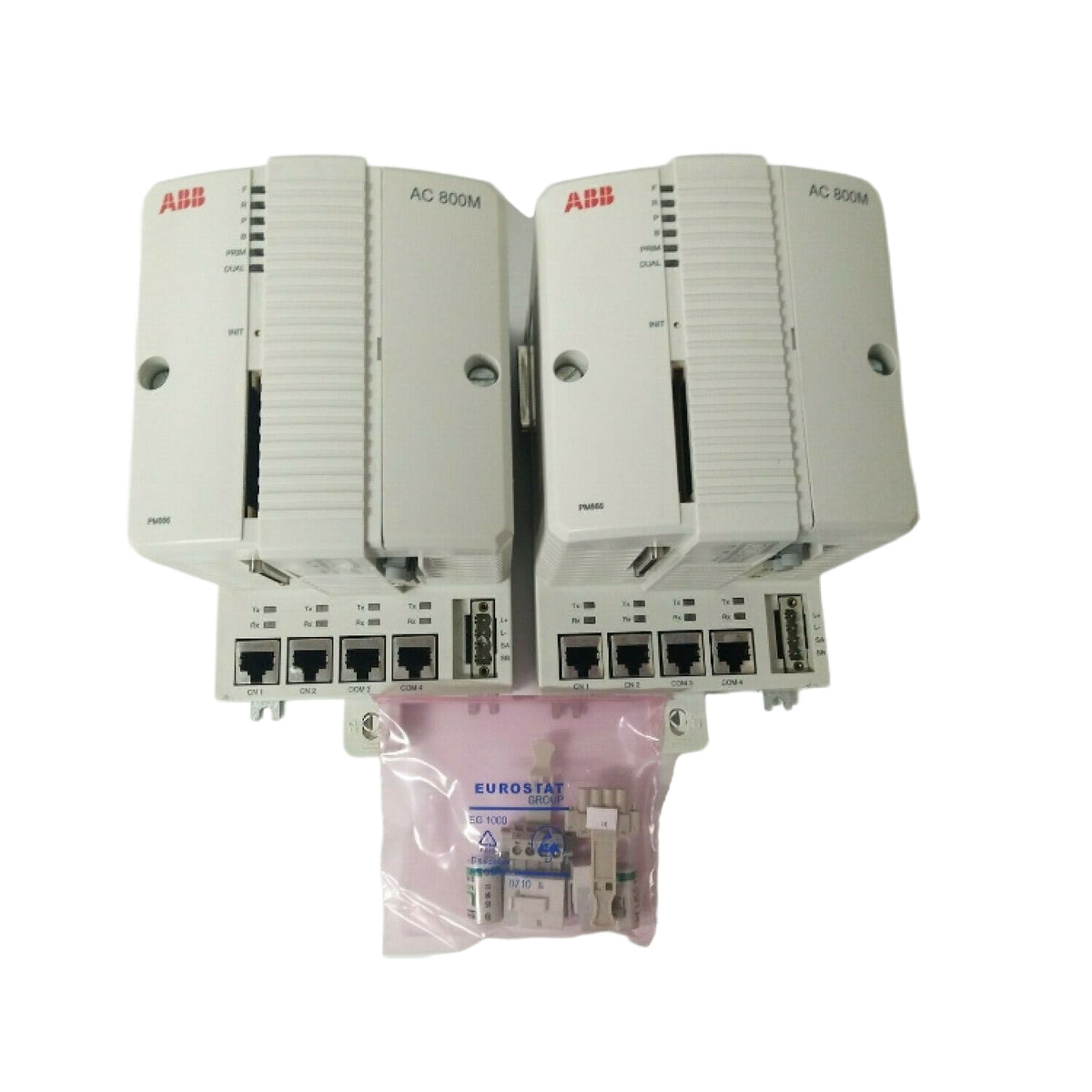

محتويات العبوة	وحدتا معالج PM866K01 كابل توسعة ناقل CEX من نوع TK850 واحد كابل TK851 RCU-Link واحد
حالة الترخيص	لا يشمل ترخيصًا

المواصفات الفنية

السمة	المواصفات
الشركة المصنّعة	ABB
معرّف المنتج	3BSE050199R1
تعيين نوع ABB	PM866K02
تردد ساعة وحدة المعالجة المركزية	133 ميجاهرتز
تهيئة الذاكرة	ذاكرة PROM فلاش بسعة 4 ميجابايت، وذاكرة SDRAM بسعة 64 ميجابايت
تبديد الطاقة النموذجي	5.1 واط (8.6 واط نموذجيًا، بما في ذلك الإمداد الكامل بالطاقة إلى ModuleBus وCEX-Bus)
استهلاك التيار	210 مللي أمبير نموذجيًا (360 مللي أمبير كحد أقصى، باستثناء مصدر طاقة ModuleBus وCEX-Bus)
موصل إدخال الطاقة	موصل لولبي ذو 4 دبابيس (L+ وL- وSA وSB)
متطلبات مصدر الطاقة	24 فولت اسمي (نطاق من 19.2 فولت تيار مستمر إلى 30 فولت تيار مستمر عند L+ وL-)
الحد الأقصى لجهد الحالة الزائدة	30 فولت (مدخلات SA وSB)
الحد الأدنى للمستوى المرتفع للحالة الزائدة	15 فولت (مدخلات SA وSB)
الحد الأقصى للمستوى المنخفض للحالة الزائدة	8 فولت (مدخلات SA وSB)
النسخ الاحتياطي للذاكرة	وحدة بطارية داخلية أو خارجية (SB821 أو SB822)
درجة الحماية	IP20 وفقًا للمعيارين EN60529 وIEC 529
الوزن الصافي للمنتج	2.9 كجم
الأبعاد (W × H × D)	119 مم × 186 مم × 135 مم (4.7 بوصة × 7.3 بوصة × 5.3 بوصة)
بلد المنشأ	الصين (CN)
رقم التعرفة الجمركية	85389091

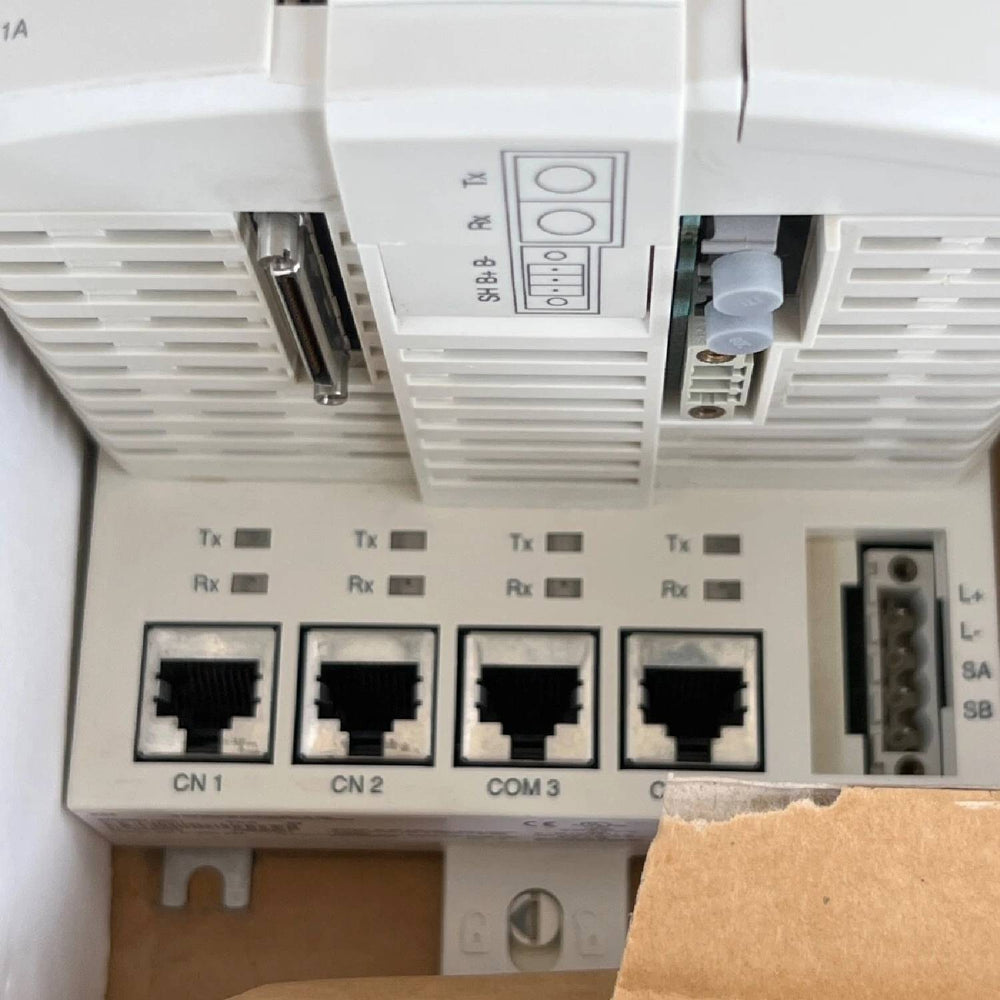

التوصيلات/الواجهات

الموصل / المنفذ	الوظيفة
L+ / L-	مدخلات طاقة اسمية بجهد 24 فولت تيار مستمر
SA / SB	مدخلات حالة مصدر الطاقة الزائد
CN1 / CN2	منافذ إيثرنت (IEEE 802.3، 10BaseT)
COM3	منفذ تسلسلي (RS-232C) مع دعم المودم
COM4	منفذ تسلسلي (RS-232C) للاتصال بأداة الخدمة
ModuleBus	منفذ توصيل كهربائي لما يصل إلى 12 وحدة إدخال/إخراج S800
RCU-Link	منفذ توصيل لكابل وصلة التحكم في التكرار
ناقل CEX	واجهة توسعة ناقل تبادل الاتصالات عبر TK850
فتحة Compact Flash	واجهة لتحميل التطبيقات وتخزين الاحتفاظ البارد

إرشادات التركيب

اتجاه الوحدة: ركّب التجميعة أفقيًا على سكة DIN، مع ضمان أن الارتفاع الرأسي يتيح خلوصًا لآلية القفل.
الاقتران الزائد: صِل المعالجين المزدوجين باستخدام كابل TK851 RCU-Link المرفق لتهيئة قناة المزامنة.
التوصيل البيني لناقل CEX: استخدم كابل التوسعة TK850 المرفق لتوصيل وحدات اتصال إضافية على امتداد مسارات الأطراف الجانبية.
تهيئة التوصيلات: ثبّت التوصيلات باستخدام كتلة أطراف لولبية ذات 4 دبابيس، مع ضمان تطابق القطبية القياسية لمساري L+ وL-.
طرف مراقبة الحالة: صِل مرحلات مراقبة مصدر الطاقة بمنفذي SA وSB، مع مراعاة حدود العتبات المنطقية (مرتفع فوق 15 فولت، منخفض تحت 8 فولت).
الإدارة الحرارية: وفّر خلوصًا حمليًا كافيًا داخل الحاوية IP20 للحفاظ على التشغيل ضمن الحدود الحرارية الاسمية.
حفظ الذاكرة: أدخل وحدة بطارية داخلية أو خارجية (SB821 أو SB822) للاحتفاظ بتعريفات ذاكرة RAM أثناء حالات انقطاع الطاقة الكامل.

الامتثال والشهادات

TÜV (جمعية الفحص الفني)
معايير UL

FAQ

ما مكوّنات الأجهزة المضمّنة في هذه المجموعة الاحتياطية المحددة؟

تحتوي الحزمة على وحدتي معالج PM866K01 منفصلتين، وكابل توسعة واحد لناقل TK850 CEX، وكابل واحد لوصلة TK851 RCU-Link. لا تتضمن تراخيص البرامج.

ما عتبات الجهد لمدخلَي الحالة SA وSB؟

تتعرف مداخل الحالة على الحالة المنطقية المرتفعة عند حد أدنى يبلغ 15 فولت، وعلى الحالة المنطقية المنخفضة عند حد أقصى يبلغ 8 فولت، مع تصنيف أقصى مطلق يبلغ 30 فولت.

ما المدة التي يستطيع المعالج خلالها مواصلة التشغيل أثناء انخفاض وجيز في الطاقة؟

يحتوي الجهاز على مخزن طاقة داخلي لمدة 5 مللي ثانية، ما يتيح وقتًا كافيًا لوحدة المعالجة المركزية لتنفيذ تسلسل خفض تشغيل مضبوط وآمن.

كم عدد وحدات الإدخال/الإخراج المحلية S800 التي يمكن ربطها مباشرة بناقل الوحدة؟

يمكن توصيل ما يصل إلى 12 وحدة إدخال/إخراج S800 مباشرةً عبر واجهة ModuleBus الكهربائية في الوحدة.
