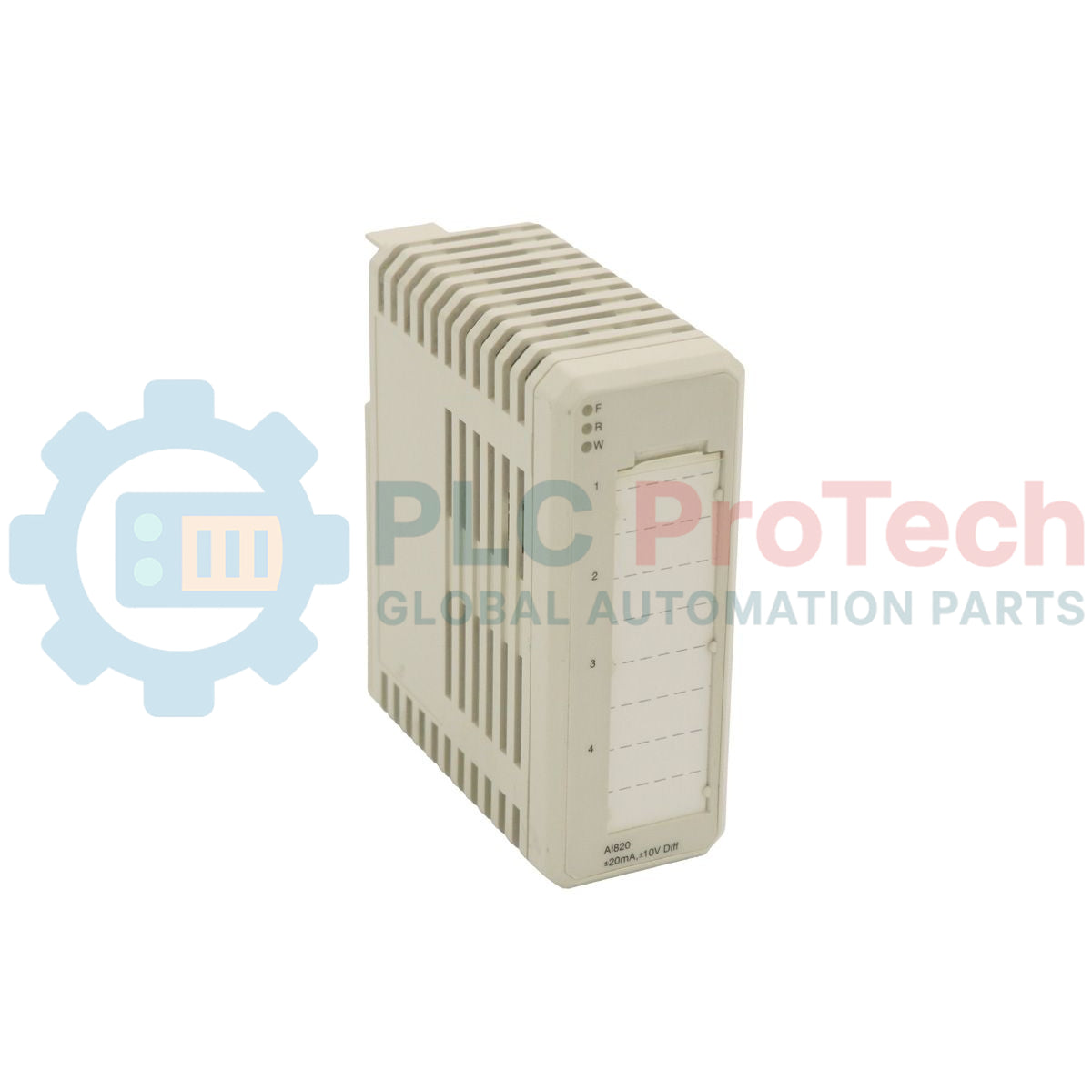

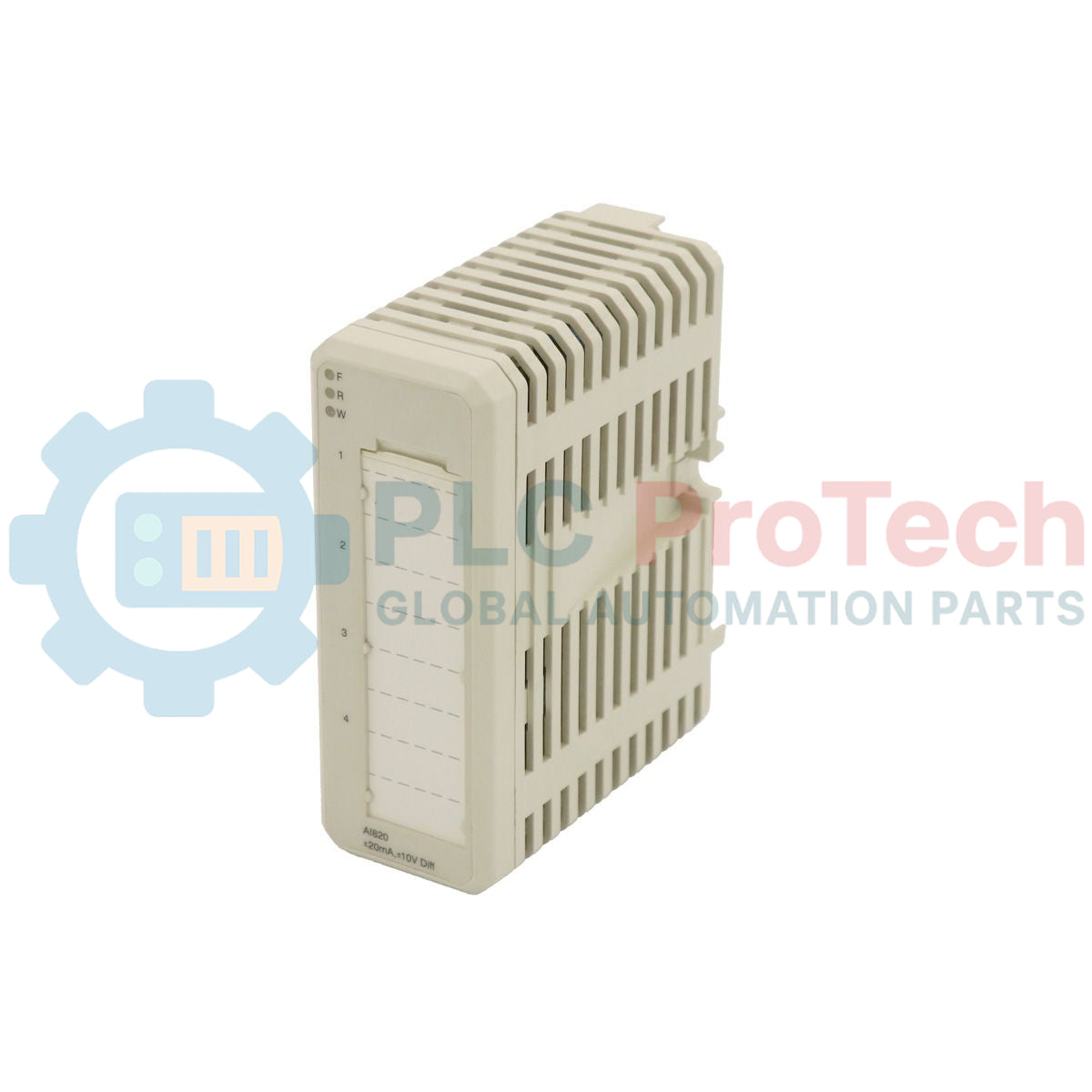

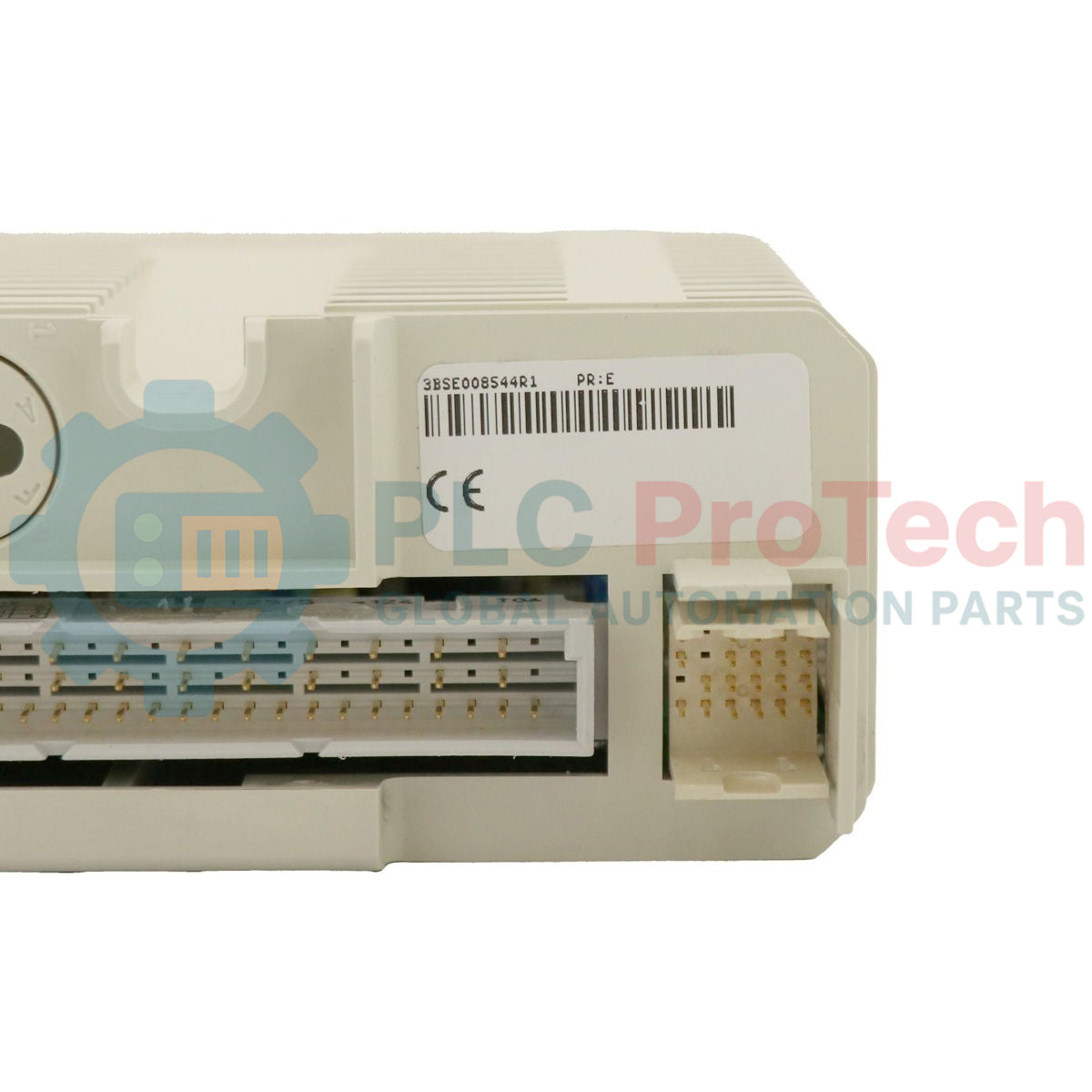

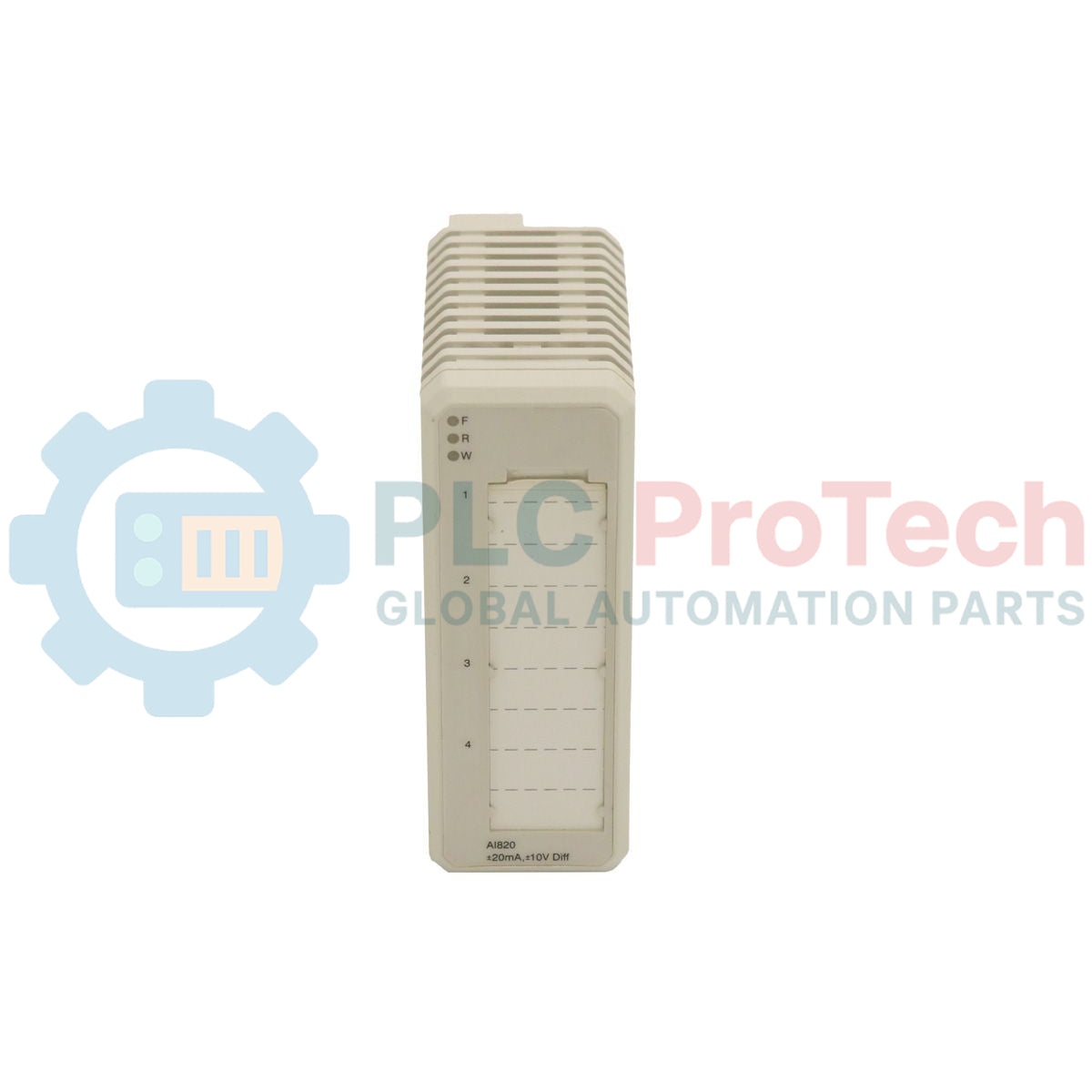

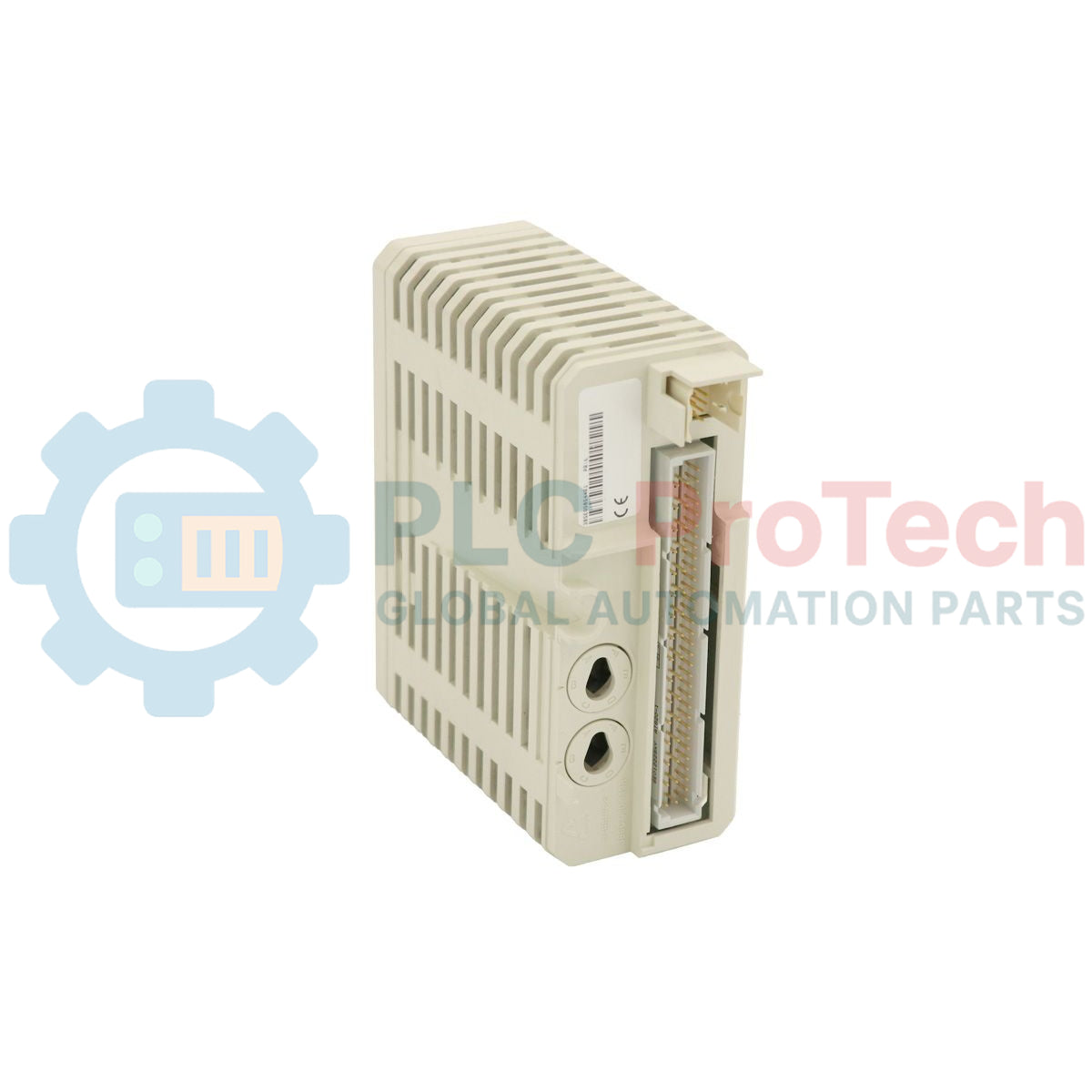

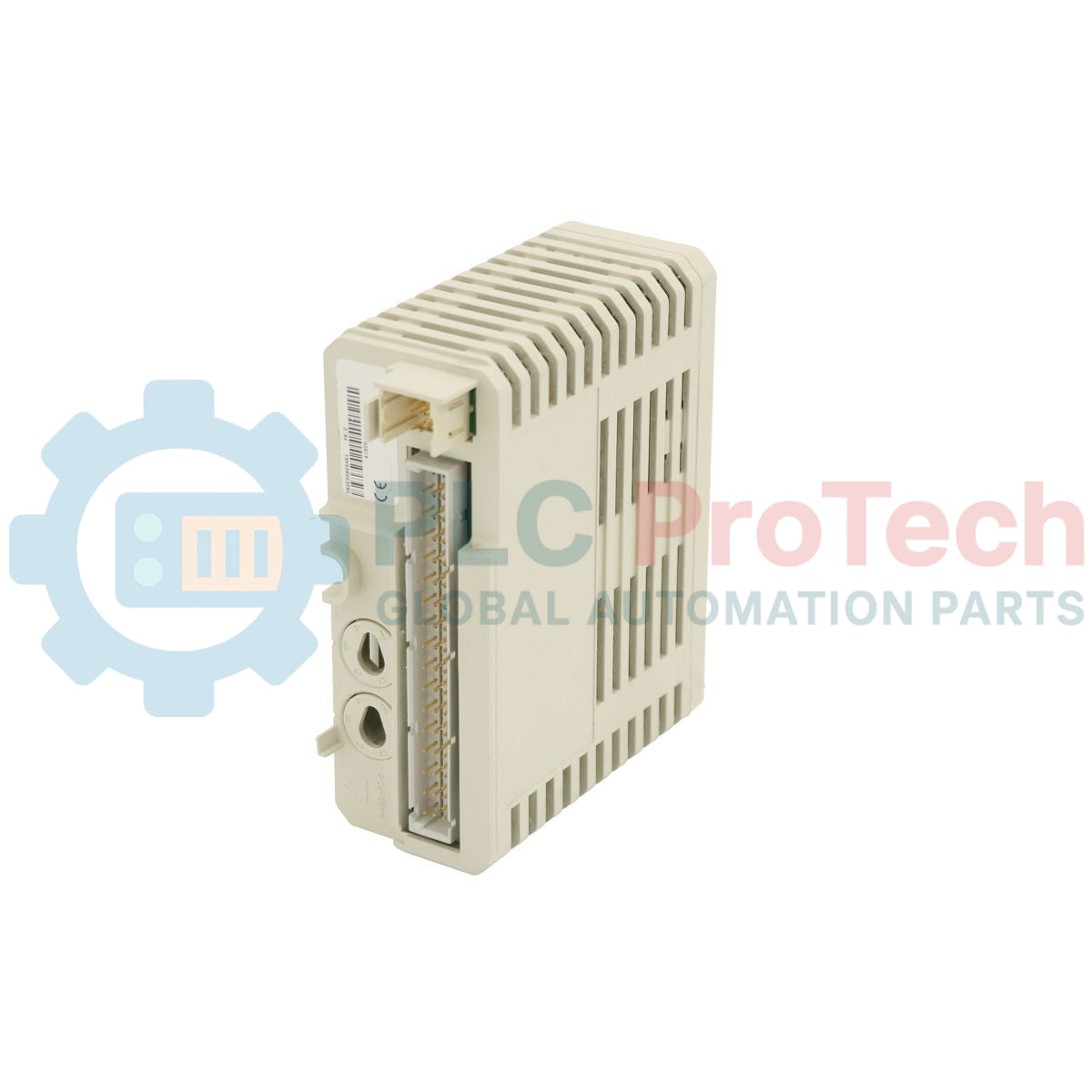

وحدة الإدخال التناظرية AI820 لوحدة S800 I/O من ABB 3BSE008544R1

نظرة عامة على المنتج

يُعد ABB 3BSE008544R1 (النوع: AI820) وحدة إدخال تناظرية عالية الأداء ذات 4 قنوات مصممة لعائلة S800 I/O. تم تصميم هذه الوحدة لتحقيق أقصى قدر من التعددية، حيث تدعم مجموعة واسعة من إشارات الجهد والتيار، بما في ذلك النطاقات الثنائية القطبية مثل ±20mA و±10V. من الميزات الأساسية في AI820 هي العزل الجلفاني الفردي لكل قناة، الذي يوفر حماية فائقة ضد حلقات الأرض والتداخل في الوضع المشترك حتى 50 فولت. مما يجعل 3BSE008544R1 خيارًا مثاليًا للبيئات الصناعية المعقدة التي تتطلب دقة عالية وسلامة الإشارة لمراقبة العمليات الحرجة.

الذكاء الوظيفي ودقة الإشارة

يستخدم AI820 دقة 14-بت بالإضافة إلى الإشارة لتوفير بيانات عالية الدقة إلى وحدة التحكم. يمكن تكوين كل من القنوات الأربع بشكل مستقل لأنواع إشارات مختلفة، مما يسمح لوحدة واحدة بمعالجة مدخلات متنوعة من أجهزة الحقل مثل أجهزة قياس الضغط، ومقاييس التدفق، وأجهزة استشعار الحرارة في نفس الوقت. كما أن مقاومته العالية للإدخال لإشارات الجهد ومقاومته الداخلية الدقيقة بقيمة 250 أوم لإشارات التيار تضمن تحميلًا منخفضًا على أجهزة الحقل. تتكامل الوحدة بسلاسة مع أنظمة 800xA، وAdvant OCS، وCompact Product Suite، مما يوفر جمع بيانات حتمي عبر المصنع.

المواصفات الفنية

الأسئلة الفنية المتكررة

لماذا يعتبر العزل الجلفاني الفردي مهمًا؟ في العديد من الحلقات التناظرية، قد تمتلك أجهزة الحقل المختلفة إمكانات أرضية مختلفة. بدون العزل الفردي، يمكن أن تتسبب هذه الاختلافات في تيارات حلقات أرضية تشوه الإشارات أو تتلف الأجهزة. يقوم AI820 بعزل كل قناة عن الأخرى وعن لوحة النظام الخلفية، مما يضمن أن أي خلل كهربائي أو ضوضاء في قناة واحدة لا تؤثر على بقية الوحدة أو وحدة التحكم.

ما هي وحدات إنهاء الوحدة (MTUs) المتوافقة مع 3BSE008544R1؟ يجب إقران AI820 مع وحدة MTU من نوع S800 لتوصيل الأسلاك الميدانية. الوحدات المتوافقة تشمل TU810, TU812, TU814, TU830, أو TU833. يعتمد اختيار MTU على ما إذا كان تطبيقك يتطلب أطراف براغي، أطراف زنبركية، أو ميزات تأريض موسعة.

دليل الهندسة والتركيب الميداني

• اختيار MTU: تحقق من نوع التوصيل الميداني قبل التركيب. إذا كان مشروعك يتطلب إدخال/إخراج مكرر أو توزيع طاقة مزود بقواطع، تأكد من اختيار MTU المناسب (مثل TU830) لـ 3BSE008544R1.

• منطق التكوين: في برنامج نظام التحكم (مثل Control Builder M)، تأكد من تعيين كل قناة بشكل صحيح لنطاق الإشارة الخاص بها. قد يؤدي التدرج البرمجي غير الصحيح إلى أخطاء "خارج النطاق" حتى لو كانت الأسلاك الميدانية صحيحة فعليًا.

• بروتوكول التظليل: لتعظيم فوائد حماية الوحدة من جهد الوضع المشترك 50 فولت، يجب أن تكون كابلات الحقل محمية. قم بإنهاء الدروع عند نقاط التأريض المخصصة على MTU لتقليل التداخل الكهرومغناطيسي (EMI).

مزايا هندسية

يوفر ABB 3BSE008544R1 حلاً قويًا وموفرًا للمساحة لجمع البيانات التناظرية. قدرته على التعامل مع الإشارات الثنائية القطبية وتوفير العزل لكل قناة تقلل الحاجة إلى مكيفات إشارة وعوازل خارجية، مما يخفض التكلفة الإجمالية لخزانة التحكم. في المشتريات بين الشركات (B2B)، يضمن اختيار 3BSE008544R1 الأصلي التوافق الكامل مع دورة حياة 800xA ويحافظ على الشهادات الصناعية (CE، RoHS) المطلوبة لسلامة العمليات والامتثال البيئي العالمي.
