ABB

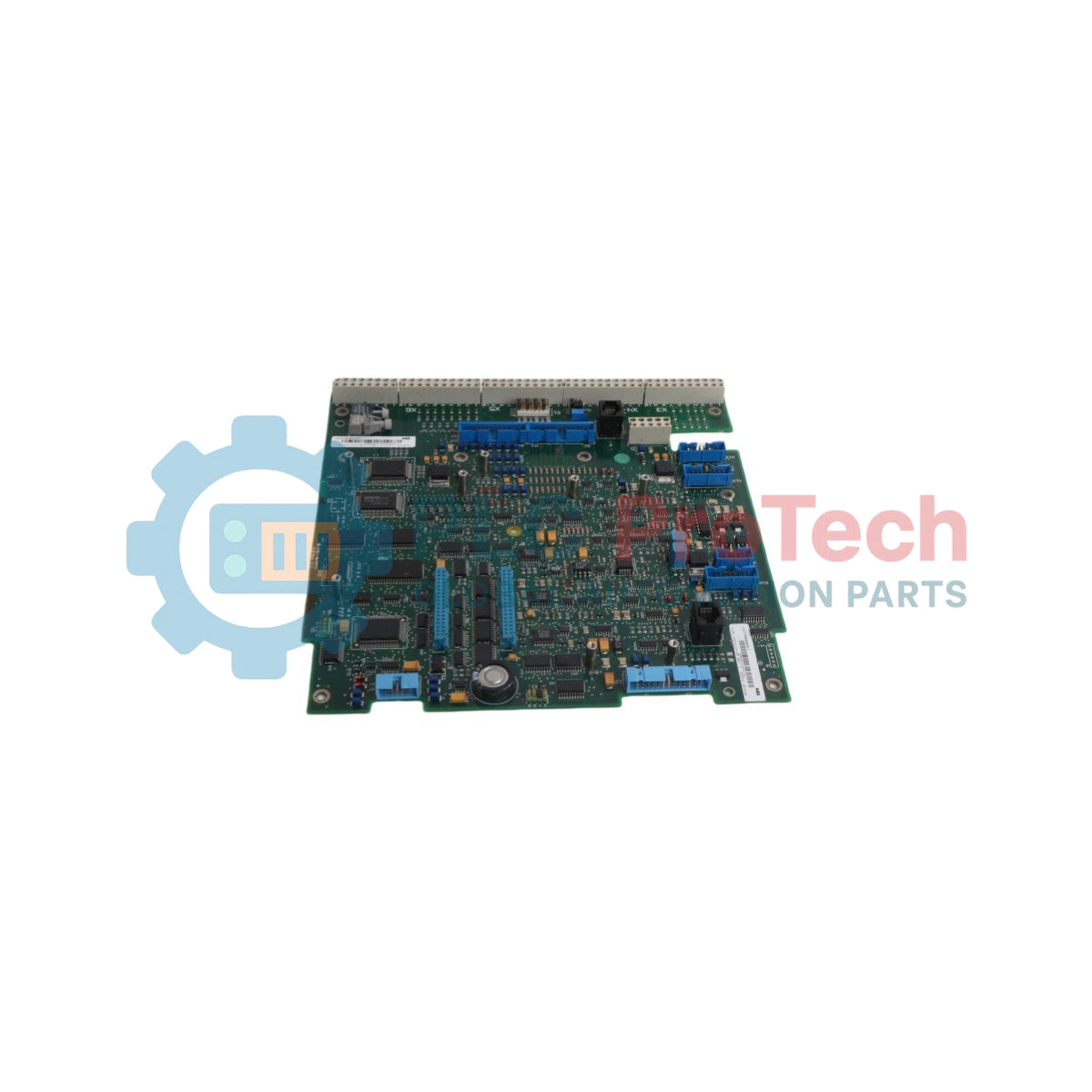

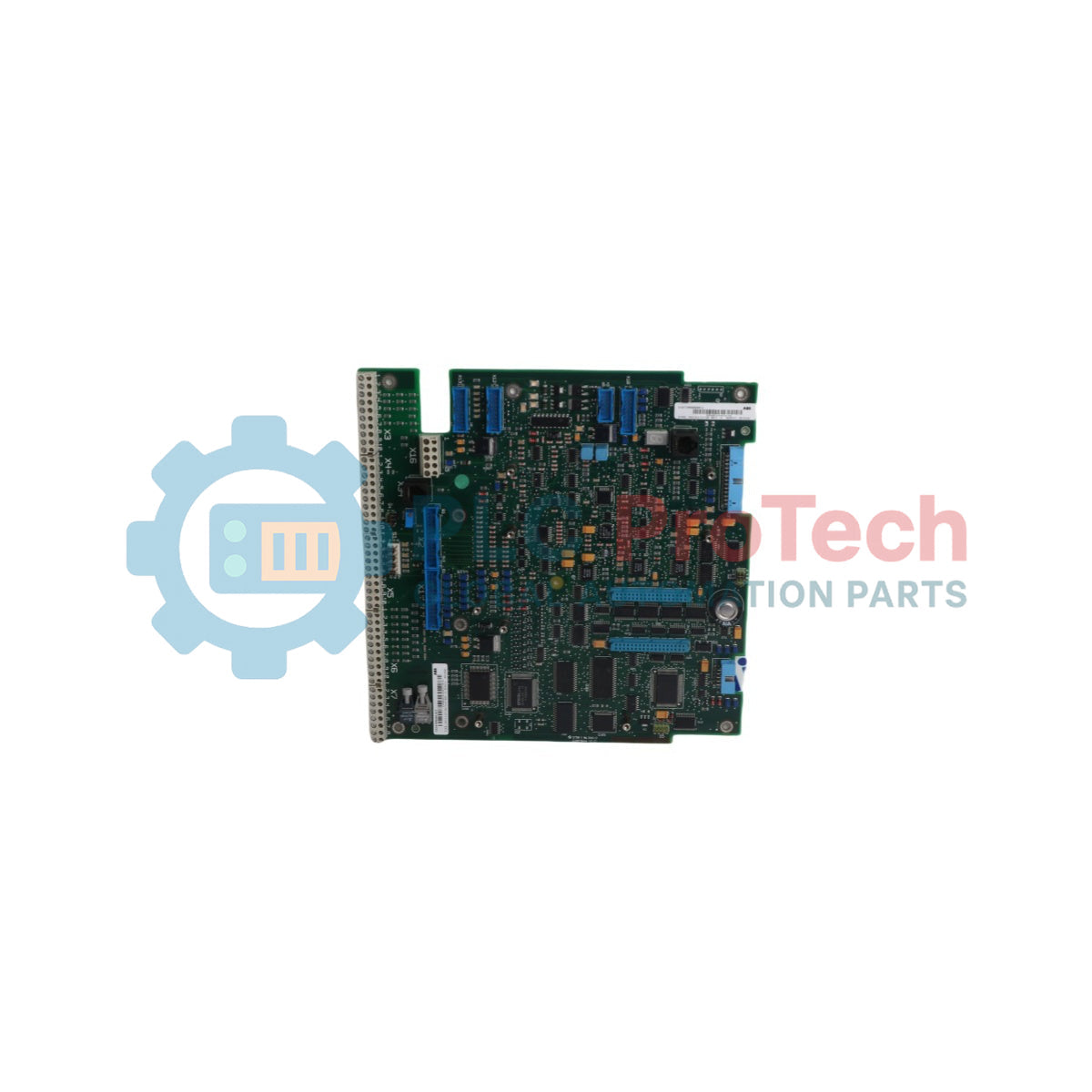

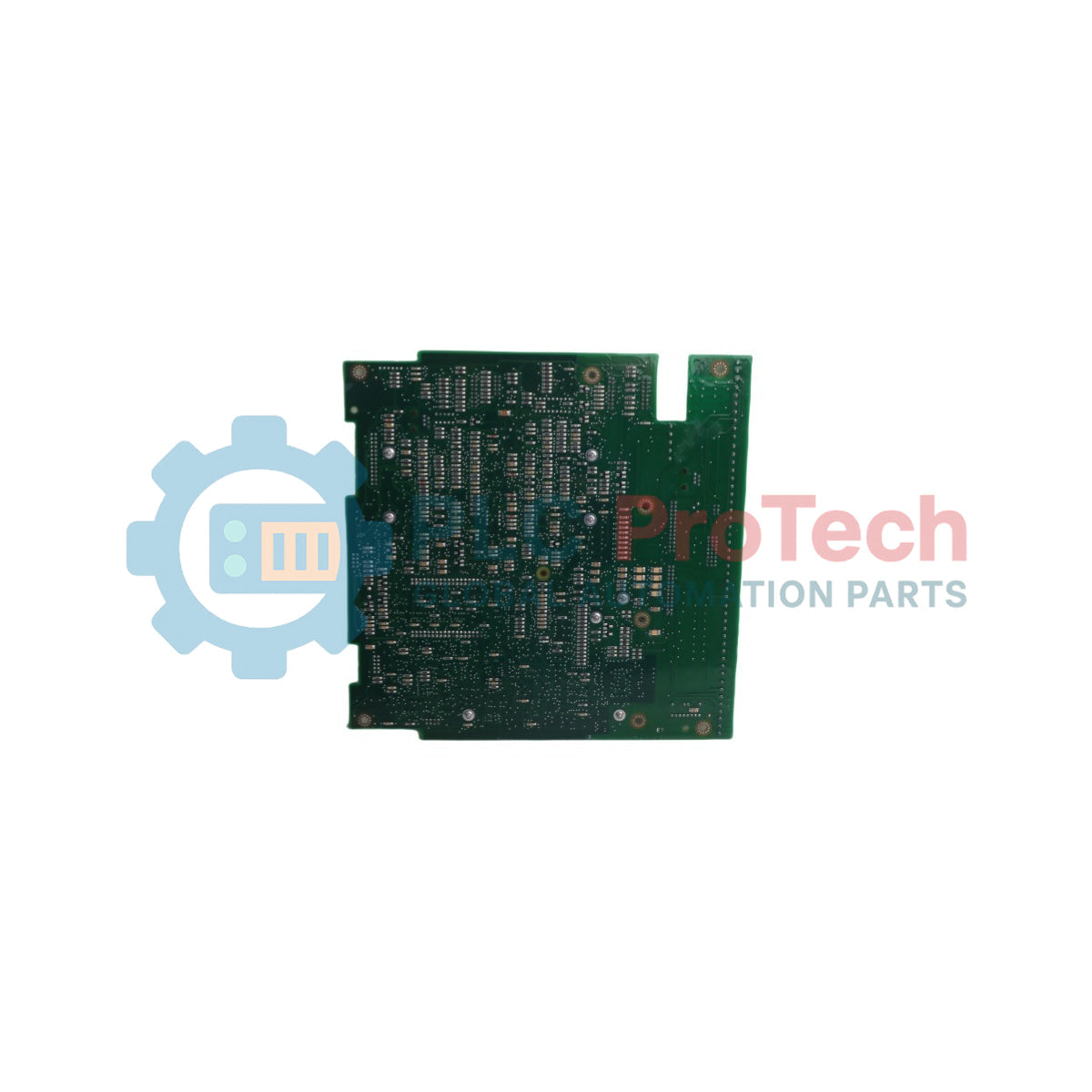

ABB SDCS-CON-2B 3ADT309600R0012 لوحة تحكم DCS 500B

SKU SDCS-CON-2B 3ADT309600R0012

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: ABB

  • رقم المنتج: SDCS-CON-2B 3ADT309600R0012

  • Country of origin:سويسرا

  • نوع المنتج: لوحة التحكم

  • Barcode: 8537101190

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 500ج

  • Dimensions: 24.7 سم × 24.6 سم × 2 سم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

الوصف

إن SDCS-CON-2B (برقم الجزء 3ADT309600R0012) عبارة عن مجموعة معالجة قائمة على معالج دقيق، مصممة لتوفير تنظيم عضو الإنتاج الرئيسي والإثارة لمحرك DCS 500B وأُطر تشغيل محولات الطاقة بالثايرستور المرتبطة به. تستند لوحة التحكم عالية الأداء هذه إلى معالج دقيق مدمج من طراز 80186EM، مقترن بدائرة ASIC متقدمة ومخصصة للتطبيقات (DC94L01)، لإدارة منطق البرامج الثابتة الأساسي ونصوص التنفيذ والتحديد الدقيق لزوايا الإشعال عبر جسور الطاقة النشطة. تعمل الوحدة مركزًا حسابيًا ضمن مصفوفة المحول، إذ تراقب باستمرار التشخيصات أثناء التشغيل، وتقيّم متغيرات الإدخال، وترسل أوامر الإشعال عبر موصلات الشريط عالية السرعة مباشرةً إلى شبكات بطاقات واجهة الطاقة. وتُحفظ قيم التشغيل وملفات تعريف رموز البرامج الثابتة على دوائر فرعية معيارية للذاكرة القابلة للبرمجة القائمة على الفلاش، ما يتيح للمهندسين تنزيل ملفات تعريف تطبيقات مخصصة أو تتبّع الأعطال عبر مؤشر الحالة المادي المدمج ذي السبعة مقاطع، دون التأثير في الأداء الحتمي في الوقت الفعلي.

الميزات

  • بنية المعالج الدقيق: تعمل بمعالج دقيق 80186EM بمستوى صناعي وعتاد ASIC متخصص من طراز DC94L01 لتنفيذ دورات سريعة لحلقة التيار والتشخيص.
  • شاشة تشخيص مدمجة: تتضمن مجموعة شاشة موضعية من سبعة مقاطع على سطح اللوحة لعرض حالة تشغيل المحرك في الوقت الفعلي والتحذيرات الرقمية بشأن الأخطاء.
  • ملف تعريف مزدوج لمكونات الفلاش: تستخدم وحدات PROM فلاش منفصلة لعزل أوامر إقلاع النظام القياسية عن وظائف التطبيقات المتخصصة وقيم المعلمات.
  • تسجيل شامل للمعلمات: تتميز بدوائر ذاكرة وصول عشوائي ثابتة مدمجة، ومهيأة لتسجيل سجلات دقيقة للأعطال والطوابع الزمنية للتحذيرات وسجلات ساعات التشغيل.
  • ملفات استجابة آمنة عند الأعطال: تنفّذ حالات حماية موصولة سلكيًا، حيث تُضبط المخارج الرقمية فورًا على المستوى المنخفض وتُعاد المخارج التناظرية إلى الصفر المطلق (0V) عند وقوع حالات شاذة خطيرة.

التطبيقات

  • التحكم عالي الأداء بتيار عضو الإنتاج في بنية محركات DCS 500B للصناعات الثقيلة
  • أنظمة إثارة مجال المحركات الصناعية ثلاثية الطور (تهيئات DCF 500B)
  • مصفوفات التحكم بزاوية الطور لمقومات الطاقة الكبيرة متعددة النبضات
  • إعادة تأهيل الآلات الثقيلة وتحديثها باستبدال محولات الطاقة التناظرية القديمة

المواصفات الفنية

الأداء

المعلمة القيمة
النظام الفرعي للمعالج الدقيق معالج دقيق 80186EM
دوائر ASIC متكاملة DC94L01
نوع ذاكرة النظام/المعلمات Flash PROM D33
نوع ذاكرة التطبيق/الموصلات Flash PROM D35
دائرة تخزين أحداث الأعطال ذاكرة RAM ثابتة مدمجة

ميكانيكي

المعلمة القيمة
الشركة المصنّعة ABB
رقم القطعة SDCS-CON-2B
معرّف المنتج 3ADT309600R0012
طراز اللوحة منصة التشغيل CON-2B

كهربائي

المعلمة القيمة
خيارات التحجيم العتادي +-90...270 V / +-30...90 V / +-20 V / +-8...30 V
مقياس الدقة (تناظري) 12 بت + إشارة
خرج الحالة الآمنة التناظري 0V (إعادة الضبط إلى الصفر عند تعطل وحدة القيادة)
خرج الحالة الآمنة الرقمي منخفض قسرًا (حالة مفتوحة/غير مزودة بالطاقة)

التوصيلات/الواجهات

تُنشئ بنية الواجهة وصلات توجيه إلى واجهة الطاقة القياسية ووحدات التمديد الخارجية:

موصل الكابل الشريطي/الأطراف هدف الواجهة ووظيفتها
الموصل X12 وصلة الاتصال المباشر بوحدات واجهة الطاقة / لوحات القياس
الموصل X13 وصلة واجهة الاتصال الأساسية بمحولات الإشعال والنبضات الفعلية
الموصل X17 مسار توسيع بكابل شريطي ذي 10 دبابيس إلى لوحات التمديد الخارجية SDCS-IOE-1
الأطراف X3 / X4 / X5 مسارات الإدخال/الإخراج للوحة المحلية (يجب تجاوزها عند استخدام وحدات SDCS-IOB-3 الخارجية)

إرشادات التركيب

  • تطبيق احتياطات الكهرباء الساكنة: احرص دائمًا على ارتداء سوار معصم مؤرض بشكل صحيح قبل إخراج وحدة التحكم أو استبدالها، لمنع تلف مسارات المعالج الدقيق CMOS الحساسة.
  • التحقق من البرنامج الثابت: تأكد من أن الدوائر الفرعية لذاكرة Flash PROM تحتوي على إصدار ماكرو التطبيق الصحيح المطابق لإطار العضو الدوار أو إثارة المجال الفعلي، قبل توصيل طاقة النظام.
  • تثبيت الموصلات: تحقق من أن مسارات الكابلات الشريطية المتصلة بالموصلات X12 وX13 وX17 مثبتة بالكامل ومقفلة بمشابك التثبيت الجانبية، لتلافي أخطاء مقاومة الخط.
  • تهيئة الإدخال/الإخراج الخارجي: عند مطابقة البطاقة مع واجهة خارجية معزولة من طراز SDCS-IOB-3، اضبط القوابس S4:1-2 وS4:3-4 على سطح التحكم صراحةً وفقًا للمخطط الهندسي للنظام لعزل المدخلات الخام.

FAQ

ما وظيفة الشاشة ذات السبعة مقاطع المدمجة في هذه البطاقة؟

تعمل الشاشة المحلية ذات السبعة مقاطع كواجهة تشخيصية مباشرة للأجهزة، إذ تعرض حالة التشغيل الفعلية أو العطل النشط ورموز الإنذار الرقمية لنظام تشغيل محول الثايرستور.

كيف تُحفَظ متغيرات التطبيق التشغيلية وتغييرات البرامج الثابتة على اللوحة؟

تُدار معلمات البرامج الثابتة وتعريفات الشيفرة القياسية عبر مواقع ذاكرة Flash PROM غير المتطايرة (وتحديدًا المكوّنين D33 وD35)، ما يتيح للمستخدمين تنزيل وحدات ماكرو مخصصة لتطبيقات الأتمتة مباشرةً.

ما إجراءات السلامة التي تُنفَّذ تلقائيًا إذا اكتشفت الوحدة عطلًا حرجًا في نظام التشغيل؟

عند وقوع عطل في النظام، تنفّذ البطاقة دوائر حماية عتادية تجبر جميع المخارج الرقمية المبرمجة على الحالة المنخفضة، وتعيد ضبط جميع المخارج التناظرية النشطة إلى صفر فولت تمامًا.

هل تُستخدم دائمًا أطراف التوصيل المدمجة X3 وX4 وX5 لتوصيلات الأسلاك الميدانية؟

لا. عند دمج لوحة إدخال/إخراج خارجية معزولة مثل SDCS-IOB-3 في خزانة التشغيل، يجب عدم توصيل الأسلاك بأطراف التوصيل الداخلية X3 وX4 وX5 على لوحة التحكم الرئيسية.
