ABB

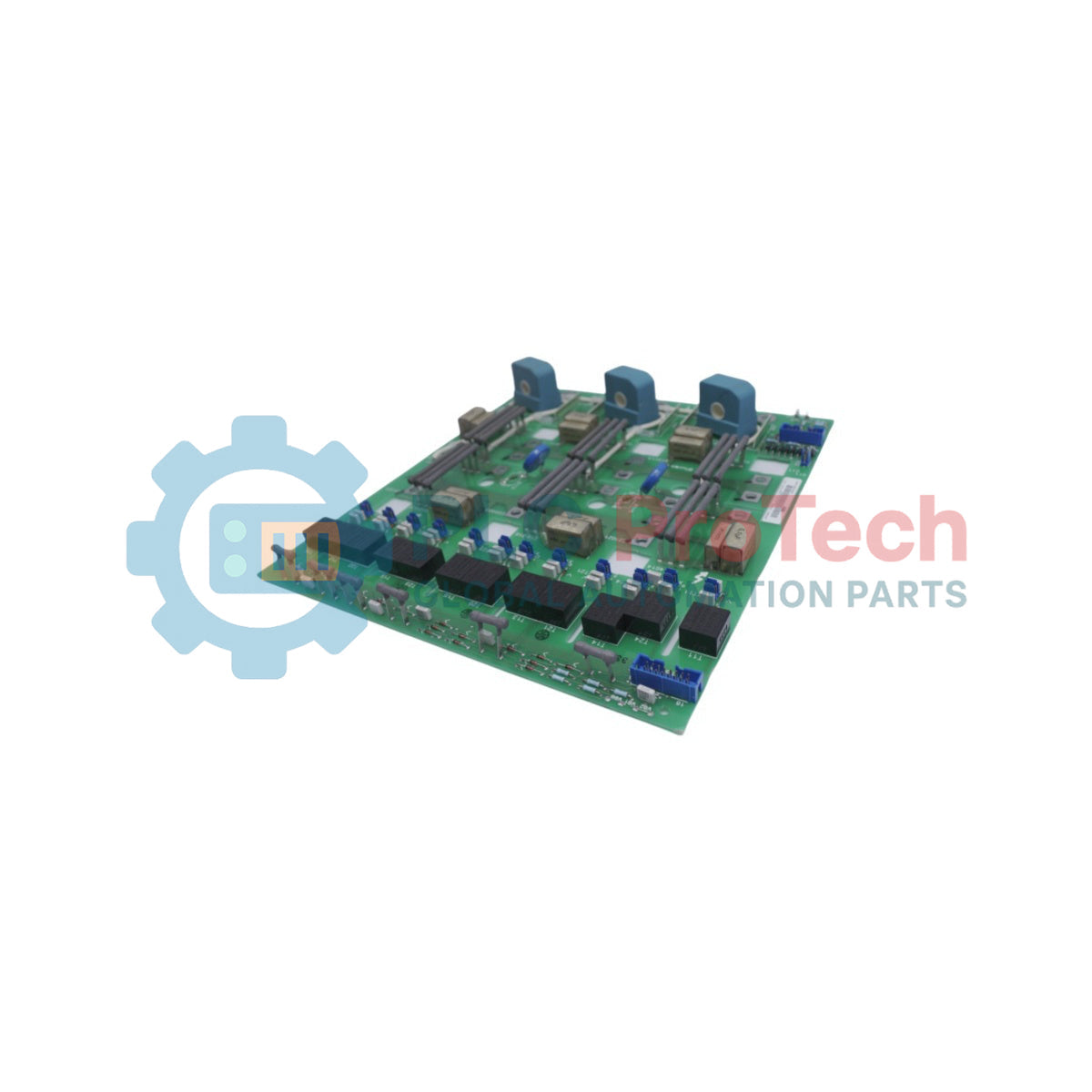

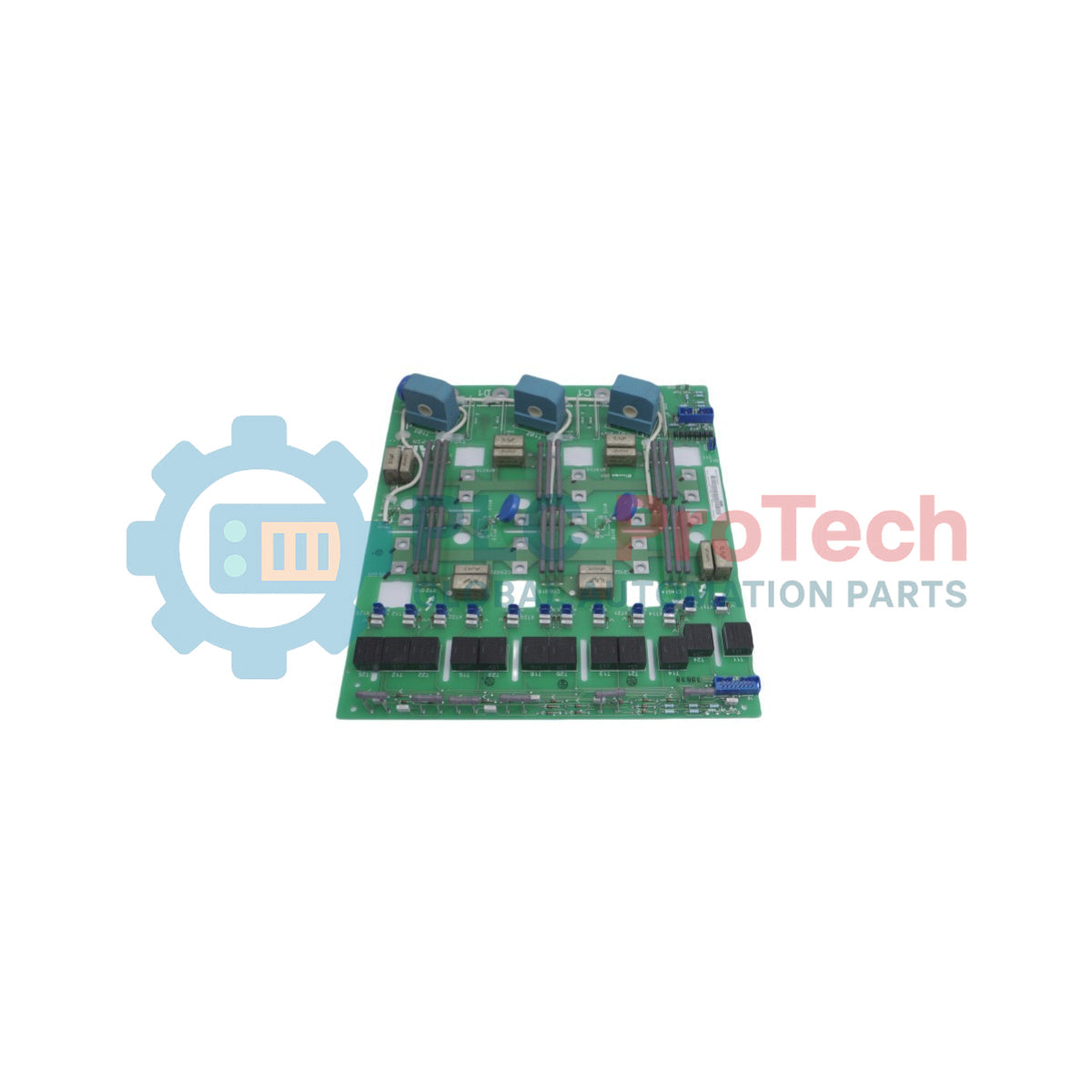

لوحة واجهة الطاقة ABB SDCS-PIN-11 (3ADT306100R1) DCS500/DCS600

SKU SDCS-PIN-11 3ADT306100R1

متوفر في المخزون
  • 12-month warranty
  • Free returns within 30 days
  • الشركة المصنعة: ABB

  • رقم المنتج: SDCS-PIN-11 3ADT306100R1

  • Country of origin:فنلندا

  • نوع المنتج: لوحة واجهة الطاقة

  • Barcode: 8537101190

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 500ج

  • Dimensions: 28.1 سم × 25.4 سم × 4 سم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

الوصف

تُعد ABB SDCS-PIN-11 وحدة عتادية متخصصة لمشغّل البوابة ومزامنة الطور، مصممة لمحولات طاقة الثايرستور متوسطة القدرة التي تعمل ضمن بنى محركات DCS500 وDCS600 وDCF501 وDCF502 وDCF601 وDCF602. وتعمل هذه الوحدة حصريًا بوصفها لوحة واجهة طاقة عالية الموثوقية، إذ تشكل الجسر الأساسي للعزل الكهربائي والتشغيل بين أنظمة التحكم بالمعالجة الدقيقة منخفضة الجهد ومصفوفات جسور الثايرستور عالية الجهد.

تدمج هذه الوحدة شبكات مخصصة للقياس الكهربائي وقنوات لتتبع زاوية الطور ودوائر لتضخيم النبضات، ما يوفر توزيعًا قويًا لنبضات إطلاق البوابات عبر بنية أشباه الموصلات. تتميز SDCS-PIN-11 بشبكات ممانعة محسّنة لقمع الضوضاء الكهربائية الموضعية وارتعاش الإشارة الناجمين عن أحداث تبديل الثايرستور ذات معدل التغير العالي للجهد (dV/dt). كما تعزل بنى التحكم الرقمي في المنبع عن ارتفاعات القوة الدافعة الكهربائية العكسية العالية والعابرة في خطوط الطاقة، الشائعة في محركات التيار المستمر الصناعية وتطبيقات الإثارة الثابتة.

الميزات

  • قنوات بوابات المحركات عالية القدرة: يوفر تيارات إطلاق مستمرة وسريعة الحافة للبوابات، اللازمة لتنشيط ثايرستورات الطاقة الثقيلة بشكل متوازن وسلس.
  • مزامنة أطوار الشبكة الكهربائية: يدمج دوائر مباشرة لخفض الجهد عالي الإمكانات، لرصد توقيت الإمداد بدقة في ظل التشوه التوافقي.
  • توسيع نطاق بنية المحركات المتعددة: تصميم مرن يستوعب الأنظمة ثلاثية الطور القياسية، سواء كانت تجديدية أو غير تجديدية، بالإضافة إلى وحدات إثارة المجال المخصصة.

التطبيقات

  • التحكم ببوابات جسر الثايرستور ومزامنتها ضمن أنظمة محولات ABB DCS500 وDCS600.
  • حلقات التحكم في إثارة المجال الخارجية التي تستخدم وحدات الطاقة DCF501 أو DCF502 أو DCF601 أو DCF602.

المواصفات الفنية

المعلمة المواصفة
الشركة المصنّعة ABB
تسمية الطراز SDCS-PIN-11
معرّف المنتج / رقم الطلب 3ADT306100R1
نوع الجهاز لوحة واجهة الطاقة
السلسلة المتوافقة DCS500 / DCS600 / DCF501 / DCF502 / DCF601 / DCF602
حالة نوع القطعة أصلي / جديد
بلد المنشأ فنلندا (FI)
وزن الشحن (محسوب) 0.65 kg
أبعاد العبوة (محسوبة) 245 mm x 175 mm x 50 mm

الطُرز البديلة والتوافق

تتوافق SDCS-PIN-11 مع الإصدارات السابقة ضمن تكوينات DCS500 وDCS600 القديمة. لكن تجدر الإشارة إلى أن وحدات الثايرستور SKKT 27 / 16E المستخدمة في أنظمة القيادة DCS500/DCS600 ليست متطابقة بنيويًا أو كهربائيًا مع مكونات الثايرستور SKKT 27 B/16E المستخدمة داخل إعدادات محوّلات DCS400. وبسبب قيود ممانعة نبضات البوابة وتخطيط التركيب، يجب التحقق من صلاحية هذه البطاقة صراحةً مع وحدات DCS500/DCS600 أو وحدات DCF الميدانية المطابقة، لتجنّب الإشعال غير المتساوي للثايرستور.

محاذير الاستخدام والملاحظات الهندسية

عند استخدام SDCS-PIN-11 كوحدة استبدال هندسية ميدانية ضمن وحدات الإثارة الخارجية DCF501 أو DCF502 أو DCF601 أو DCF602، يلزم إجراء تعديل مادي على الأجهزة. يجب إزالة مقاومات القياس المحددة R113 وR116 وR119 بالكامل وبطريقة نظيفة من مجموعة الدائرة المطبوعة قبل تشغيل الوحدة. يؤدي عدم إزالة هذه المقاومات الثلاث إلى تغيير مصفوفة ممانعة التغذية الراجعة التشغيلية في تركيبات DCF الخارجية، ما يتسبب في أعطال فصل مبكرة للمزامنة واختلالات في التتبّع.

إرشادات التركيب

تحذير بالغ الأهمية: خطر الاقتران بجهد عالٍ

أوقف التغذية الكهربائية، واعزل واقفل جميع خطوط الإمداد ثلاثية الطور في المنبع، وأطراف قياس التحويلة، وتوصيلات تغذية الإلكترونيات المساعدة قبل فتح درج المحوّل. تحتوي مكثفات الناقل الداخلية على جهد مخزّن لفترة طويلة بعد فصل الخط. انتظر 15 دقيقة على الأقل حتى يكتمل التفريغ، واستخدم مقياسًا متعددًا مُعايرًا للتأكد من انعدام الجهد بين جميع أطراف التوصيل قبل استبدال أي مكوّن.

1
ارتدِ سوارًا معتمدًا مضادًا للكهرباء الساكنة، وثبّته بنقطة تأريض غير مطلية في الهيكل لتجنّب التفريغات الساكنة الدقيقة على المكونات المكشوفة.
2
إذا كانت الوحدة تستبدل جزءًا في وحدة DCF، فأزل لحام المقاومات R113 وR116 وR119 أو قصّها بعناية وفقًا للتعليمات الواردة في النشرات الهندسية. أما في وحدات القيادة القياسية DCS500/DCS600، فأبقِ هذه المكونات كما هي مركّبة.
3
افصل جميع كابلات الشريط عالية الكثافة وتوصيلات البوابات، وأرخِ براغي المباعدات، واستبدل اللوحة القديمة بالبطاقة الجديدة، وأحكم تثبيت جميع مثبتات الهيكل لضمان تأريض سليم، ثم أعد توصيل جميع القوابس بإحكام.

FAQ

ما التعديل الذي يجب إجراؤه عند استخدام هذه اللوحة داخل وحدة DCF؟

يجب إزالة المقاومات R113 وR116 وR119 فعليًا من لوحة الدائرة لضمان عمل حلقات التتبّع بشكل صحيح عند استخدامها في تجميعات DCF.

هل يمكن استخدام هذه اللوحة بالتبادل مع وحدات محركات DCS400؟

لا، فهي مخصصة لسلسلتي DCS500/DCS600، لأن وحدات الثايرستور مثل SKKT 27 / 16E تختلف اختلافًا كبيرًا في خصائصها عن وحدات SKKT 27 B/16E الموجودة في محركات DCS400.

ما الدور الأساسي لهذه البطاقة ضمن مجموعة المحرك؟

تعمل كوصلة واجهة الطاقة الرئيسية، إذ تنسّق مدخلات توقيت مزامنة خط التغذية وتوزّع أوامر إطلاق البوابات على الثايرستورات.
