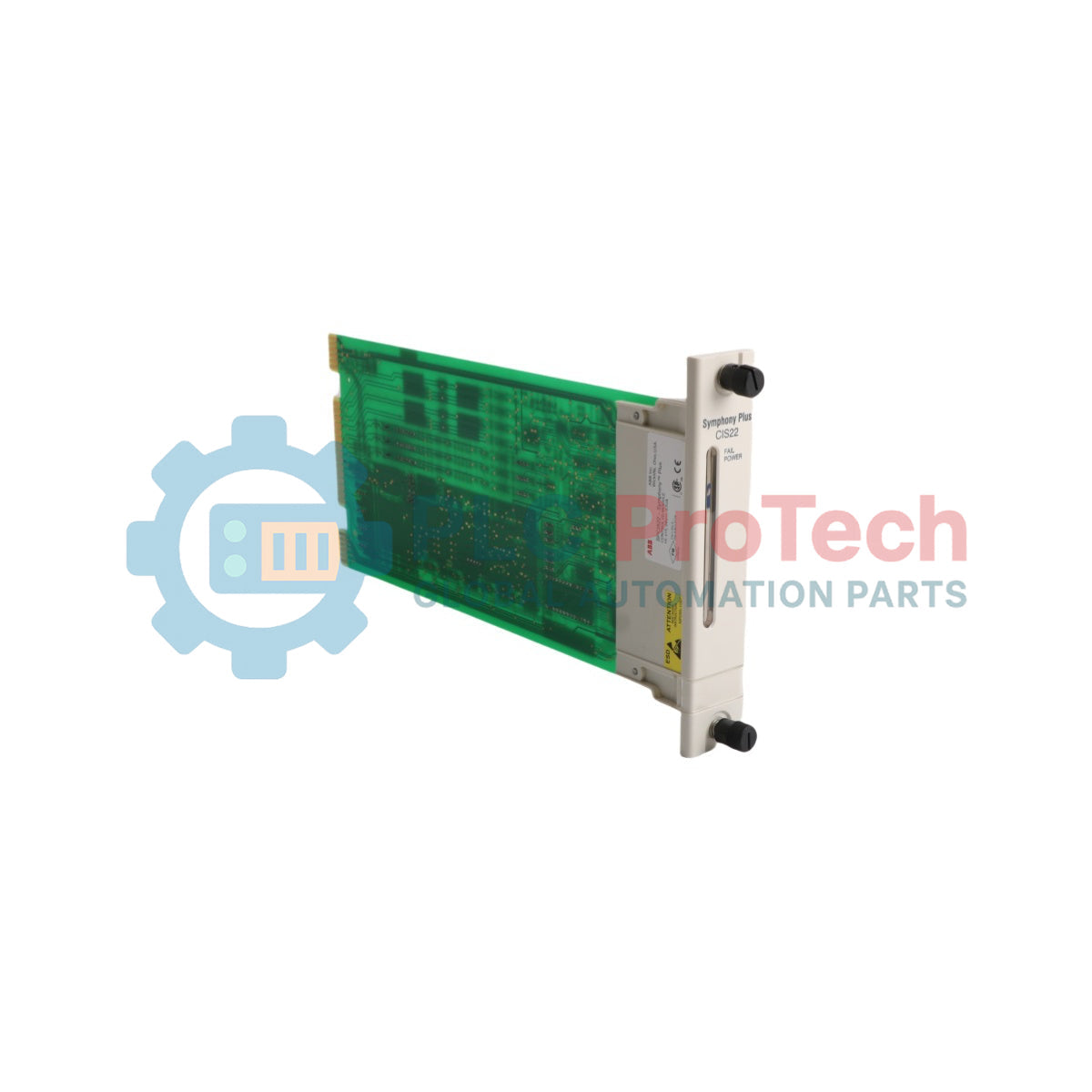

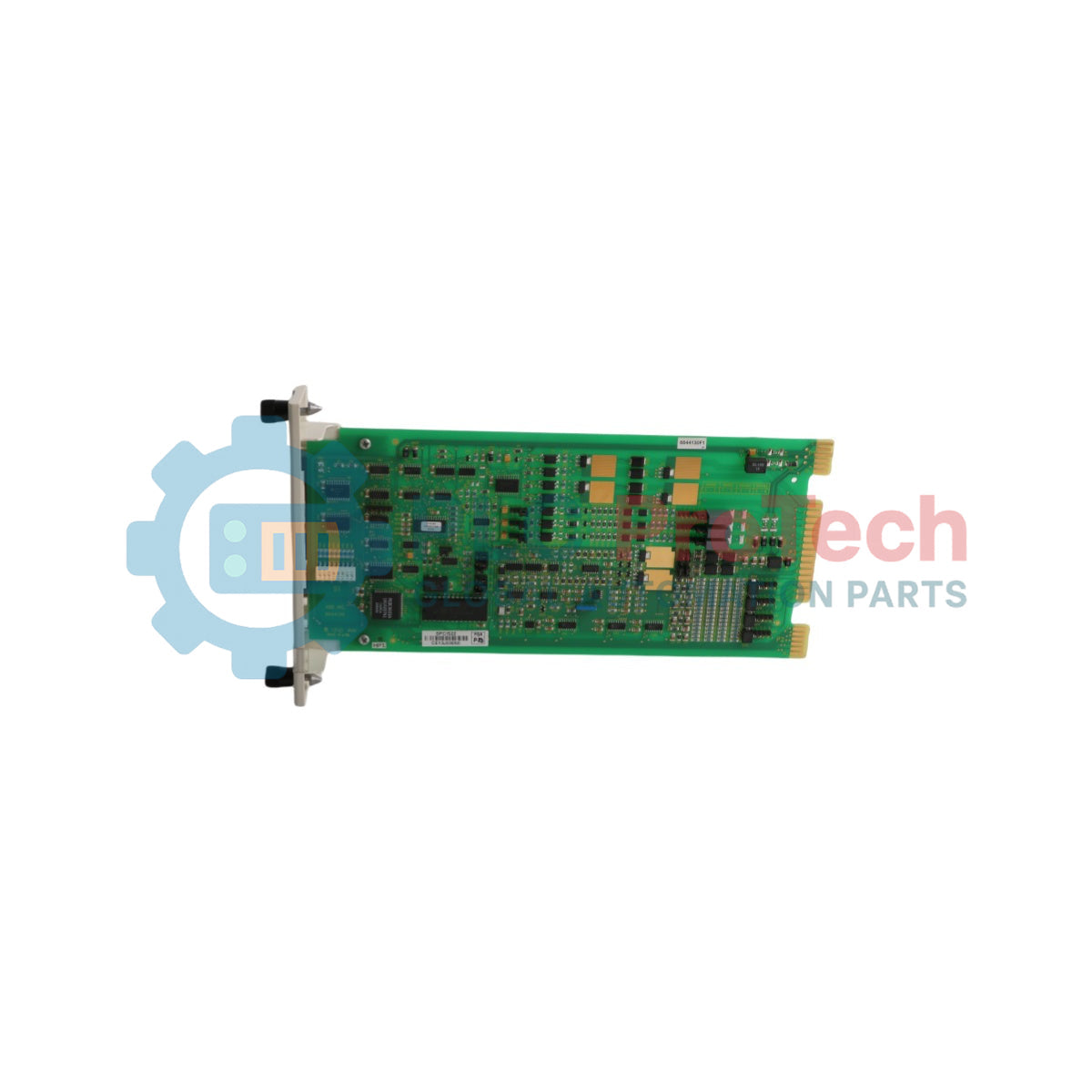

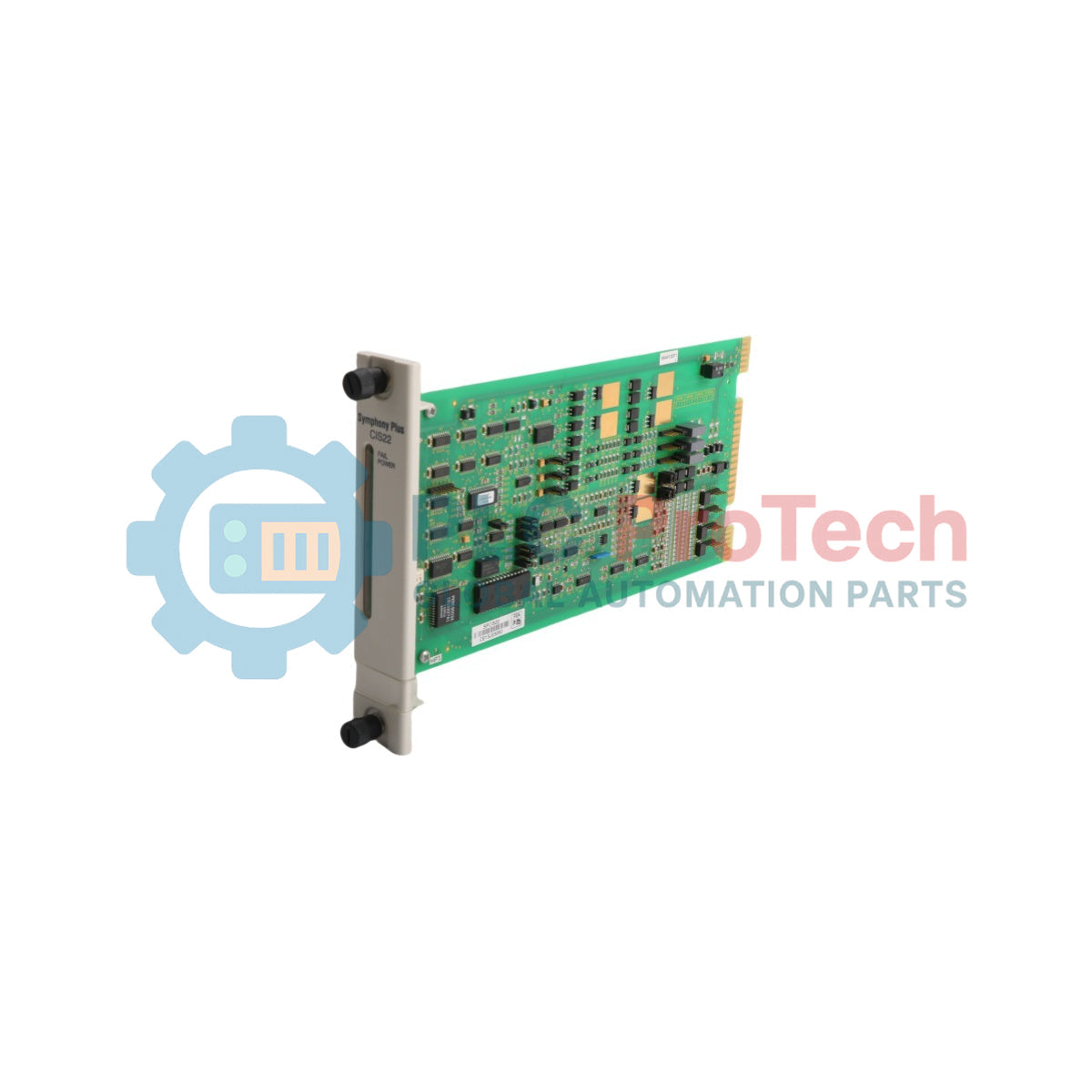

ABB Symphony Plus SPCIS22 وحدة إدخال/إخراج للتحكّم

نظرة عامة على المنتج

إن  SPCIS22 وحدة دخل/خرج مختلطة عالية الكثافة، طورتها ABB لبنى نظام التحكم الموزع (DCS) من نوع  Symphony Plus والحامل المتناغم (سلسلة HR). وباعتبارها واجهة متعددة الوظائف لتكييف إشارات الحقل، تعالج هذه البطاقة مجموعة من الخطوط التناظرية والمنفصلة على مساحة أجهزة واحدة لتنفيذ استراتيجيات التحكم في الحلقة المغلقة. وتعتمد بيئات العمليات المستمرة المؤتمتة الحرجة—بما في ذلك محطات الطاقة الحرارية البلدية، ومنشآت معالجة المياه من الآبار العميقة، ومطاحن معالجة المعادن المعقدة—على  SPCIS22 لتنسيق حلقات المشغلات المحلية وبيانات القياس في الوقت نفسه. ومن خلال دمج مداخل تناظرية مستقلة، ومخارج تناظرية، ومداخل رقمية، ومخارج رقمية على لوحة متخصصة واحدة، تبسّط هذه الوحدة طوبولوجيا الحامل. ويؤدي هذا الدمج إلى تقصير فترات معالجة ناقل البيانات، والقضاء على التأخير بين الوحدات، وتقليل فترات التوقف غير المخطط لها في المنشأة أثناء انتقالات خفض الأحمال المعقدة.

واجهة الأجهزة وطوبولوجيا القنوات

توفر دوائر التوجيه الداخلية، وأعداد أطراف التوصيل المستقلة، وطبقات الإشارة في بطاقة الواجهة الهجينة  SPCIS22 خيارات أتمتة متعددة الاستخدامات ضمن بيئة Symphony Plus.

• مصفوفة الدخل التناظري: مزود بـ4 قنوات دخل تناظرية مستقلة (AX)، محسّنة لتتبع المتغيرات المستمرة مثل منحنيات مرسلات الضغط والتدفقات الحرارية.

• مصفوفة الخرج التناظري: يضم مسارين للخرج التناظري عالي الدقة، مصممين للتحكم في عناصر التحكم النهائية مثل محركات التردد المتغير أو صمامات التحكم الإلكترونية.

• منطق الدخل المنفصل: يتميز بـ3 قنوات دخل رقمية مخصصة (DX) لتسجيل تحديثات الحالة الثنائية من مفاتيح القرب الميدانية ومفاتيح الحد.

• تبديل الخرج المنفصل: يضم 4 قنوات خرج رقمية متينة، مصممة لتشغيل مرحلات الحقل، أو تفعيل مؤشرات الإنذار، أو تحريك لوالب التعشيق.

• مسار دمج الحامل: يتصل مباشرة بفتحات محاذاة اللوحة الخلفية القياسية لسلسلة S+ HR، مستفيدًا من ناقلات البيانات الداخلية القياسية لمزامنة وحدة التحكم المضيفة.

معايير الأداء الفني والأبعاد

الأسئلة الشائعة حول تكامل النظام والتشخيص

كيف يعمل تخطيط القنوات الهجين في SPCIS22 على تحسين كفاءة تكلفة الرف؟

تجمع SPCIS22 أربعة أنواع مميزة من الإشارات (4 AI و3 DI و4 DO و2 AO) في فتحة بطاقة واحدة. وهذا يلغي الحاجة إلى شراء بطاقات منفصلة مخصصة لإشارة واحدة لحلقات العمليات الصغيرة أو المعزولة، مما يقلل الحاجة إلى مساحة اللوحة الخلفية، ويخفض تكاليف الأجهزة، ويبسط مخزونات قطع الغيار.

هل يتوافق SPCIS22 مباشرةً مع تركيبات أجهزة Bailey Infi 90 أو Network 90 الأقدم؟

نعم. باعتبارها مكوّنًا أساسيًا من سلسلة Symphony Plus HR (رف Harmony)، صُممت هذه الوحدة لتحقيق التوافق العكسي. ويمكن دمجها في رفوف معدات Harmony القديمة القائمة، مما يتيح تحديث أنظمة DCS الأقدم تدريجيًا وبسلاسة دون الحاجة إلى إعادة تنفيذ كاملة لشبكات توصيلات الأسلاك الميدانية.

ما الأساليب التي يستخدمها الفنيون للتحقق من أعطال معالجة الإشارات في هذه الوحدة؟

يمكن للفنيين الميدانيين تتبع حالة الأجهزة عبر سجلات التشخيص الفورية في محطة هندسة Symphony Plus. إذا حدثت دائرة مفتوحة على قناة تناظرية أو تسبب قصر في خط رقمي، فستُظهر الوحدة تحذيرًا بشأن حالة جودة الإدخال/الإخراج، مما يتيح تحديد أعطال توصيلات الأسلاك الميدانية بسرعة.

دليل الهندسة والتركيب الميداني

• مسارات تأريض الدرع وحماية الإشارات التناظرية من الضوضاء:

  مرّر جميع الخطوط التناظرية الواردة عبر كابلات أجهزة ملتوية ومُدرّعة لحماية المداخل من التداخل الكهرومغناطيسي عالي التردد (EMI) داخل حاوية اللوحة. صِل دروع الكابلات بقضيب التأريض الأرضي المخصص للخزانة عند جانب كتلة الأطراف فقط، واقطعها بشكل نظيف عند جانب جهاز القياس الميداني. تمنع هذه الممارسة حلقات التأريض من إدخال ضوضاء إلى قناتي 4 AI و2 AO الحساستين.

• قواعد إدخال اللوحة الخلفية وأمان التثبيت:

  قبل إدخال الوحدة التي تزن 0.45 كجم في مجموعة الرف، تحقق من خلو جميع مسارات توجيه الأطراف تمامًا من الغبار أو مخلفات التصنيع. أدخل البطاقة برفق على طول القضبان حتى تستقر موصلاتها الخلفية في ناقل اللوحة الخلفية. أحكم ربط مثبتات اللوحة الأمامية المدمجة لحماية الوحدة من الانحراف عن المحاذاة بمرور الوقت بسبب اهتزازات التوربينات أو المضخات منخفضة التردد.

• ضوابط حرارة الحاوية وتباعد المكونات:

  يعمل جهاز SPCIS22 بشكل موثوق ضمن نطاق درجة حرارة محيطة قياسي من 0 إلى 60 درجة مئوية. ولضمان الاستقرار على المدى الطويل، لا تسد مسارات الهواء مباشرةً أعلى هيكل البطاقة وأسفله. حافظ على أنماط حمل حراري نظيفة للهواء عبر صفوف اللوحات لمنع تراكم الحرارة موضعيًا، إذ قد يؤدي ذلك إلى تدهور المكونات في مناطق التبديل ذات الخدمة الشاقة.
