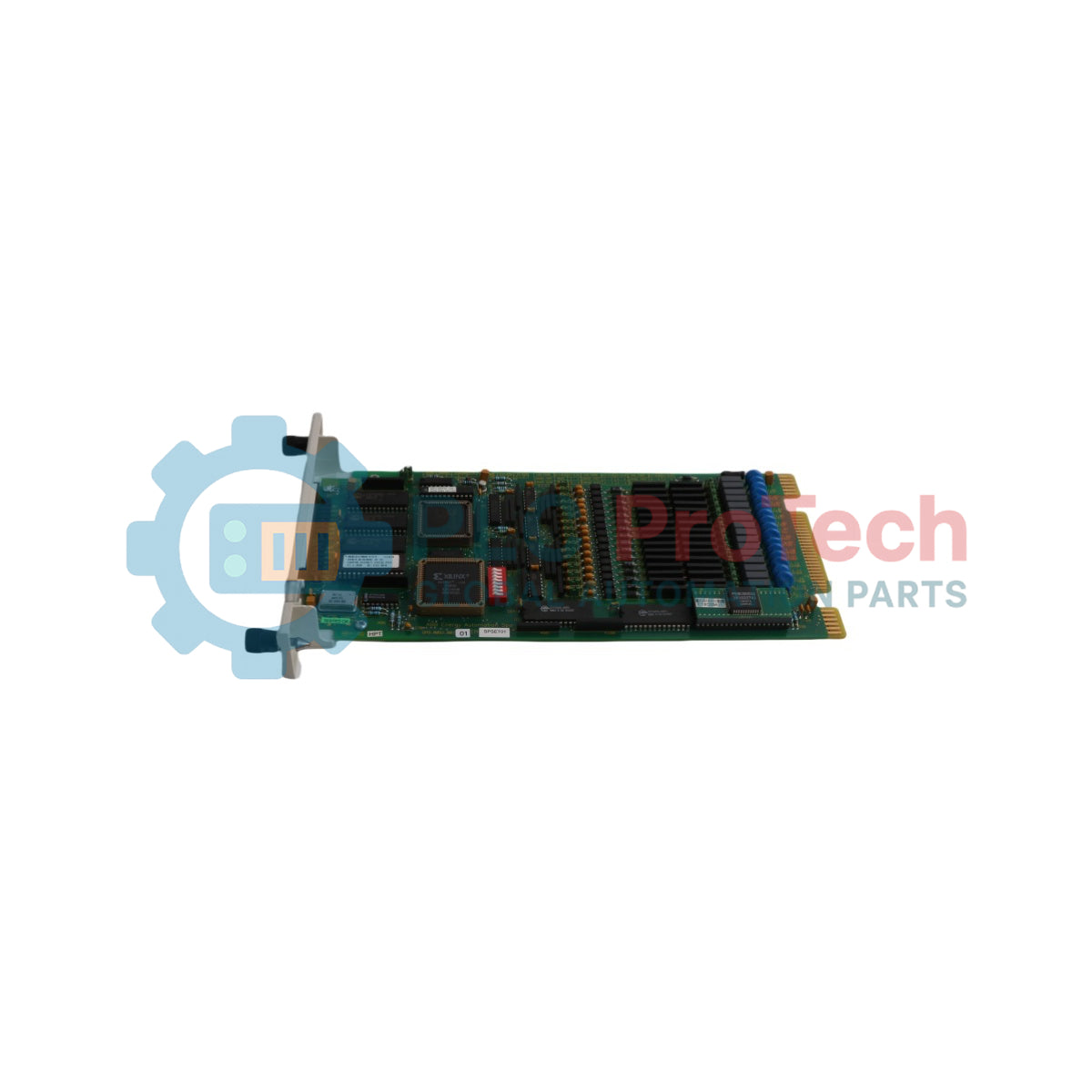

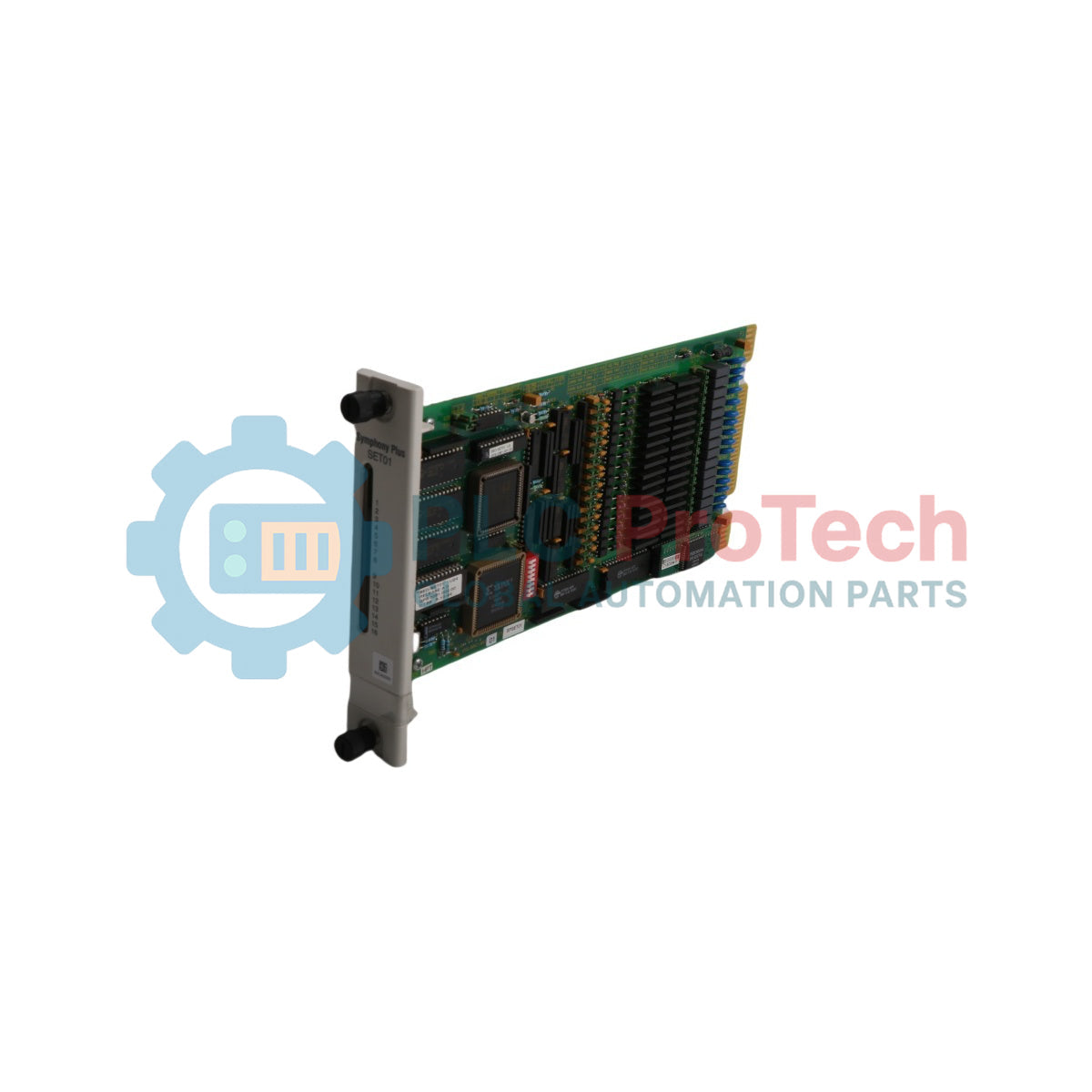

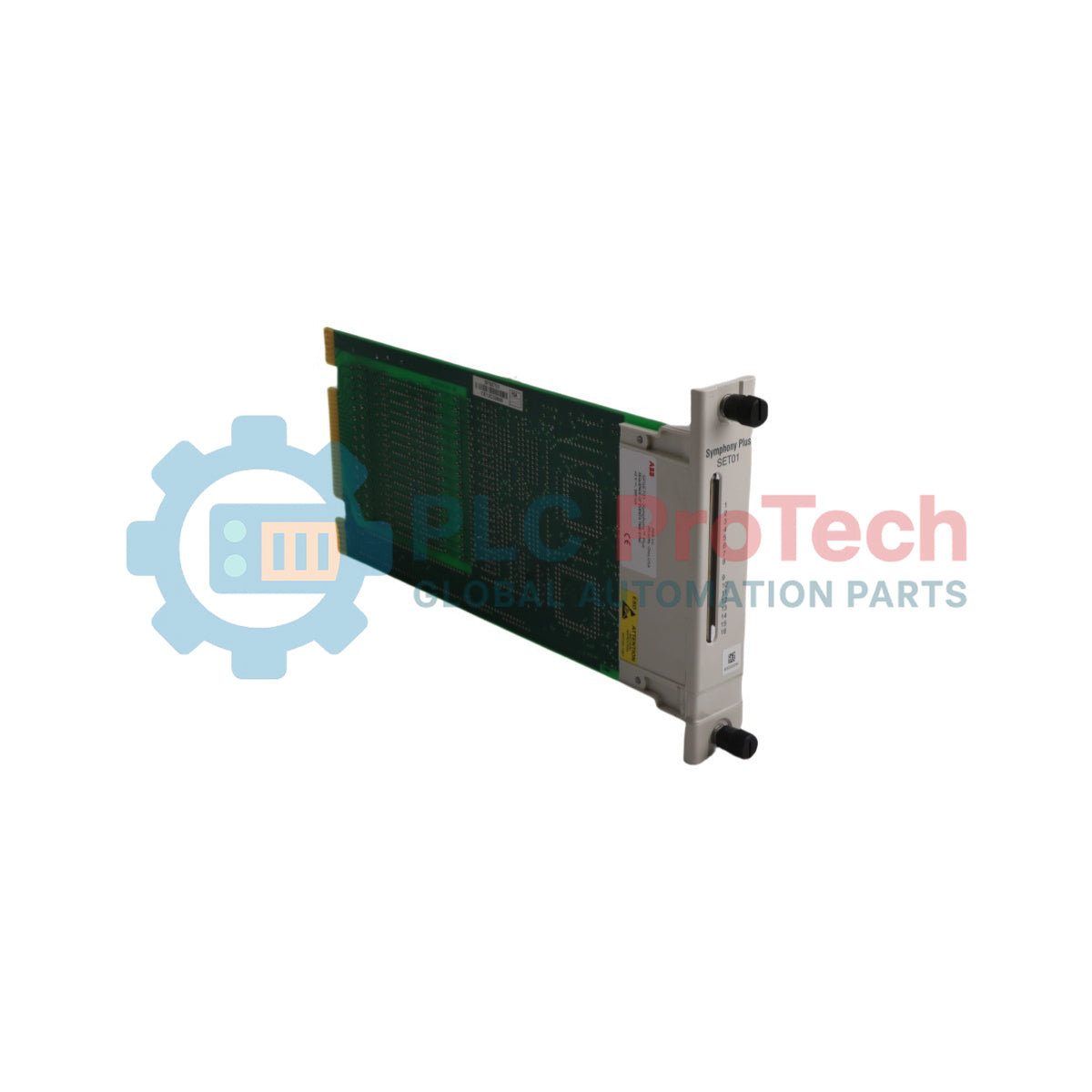

وحدة ABB Symphony Plus SPSET01 لإدخال الأحداث المتسلسلة والإدخال الرقمي ومزامنة الوقت

الوصف

إن وحدة ABB SPSET01 هي وحدة إدخال رقمي لتسجيل تسلسل الأحداث (SOE) ومزامنة الوقت، عالية الكثافة، ومصممة لنظام التحكم الموزع (DCS) Symphony Plus. وتنتمي إلى خط منتجات Symphony Plus HR I/O (Harmony Rack).

تتمثل الوظيفة الأساسية لـ SPSET01 في توفير أول 16 مدخلًا رقميًا موضعيًا مع ختم زمني عالي الدقة، إلى جانب رابط عالي الدقة لمزامنة الوقت مخصص لوحدة BRC (وحدة التحكم الجسرية). يتيح هذا التكوين للنظام التقاط انتقالات حالة العملية بدقة لتحليل السبب الجذري وتسجيل أحداث الأعطال في التطبيقات الصناعية.

الميزات

• يضم 16 قناة إدخال رقمية مخصصة لتتبع الأحداث بكثافة عالية.
• يتضمن رابطًا مدمجًا عالي الدقة لمزامنة الوقت، متصلًا مباشرة بوحدة التحكم BRC.
• يتيح تسجيلًا دقيقًا لتسلسل الأحداث (SOE) بدقة تصل إلى مستوى المللي ثانية.
• هيكل مصمم للإدخال المباشر في بنى Harmony Rack القياسية.

التطبيقات

• تسجيل تسلسل الأحداث (SER) في منشآت توليد الطاقة.
• تسجيل حالات الفصل وإدارة الإنذارات عالية السرعة في عمليات النفط والغاز.
• دوائر التعشيق ومراقبة السلامة الحرجة.
• تكامل المحطة الكهربائية الفرعية ضمن إطار نظام التحكم الموزع Symphony Plus.

المواصفات الفنية

إرشادات التركيب

إدخال الوحدة وتثبيتها

تأكد من خلو فتحة Harmony Rack من الحطام قبل الإدخال. قم بمحاذاة الوحدة مع موجهَي الهيكل العلوي والسفلي. أدخل الوحدة برفق إلى الأمام حتى تتصل الموصلات الخلفية بأمان مع اللوحة الخلفية للحامل. أحكم ربط مسامير تثبيت اللوحة الأمامية لضمان التأريض السليم والثبات الميكانيكي.

التوصيلات وسلامة الإشارة

يجب توجيه جميع أسلاك الحقل الخاصة بالمدخلات الرقمية بعيدًا عن كابلات التيار المتردد عالي الجهد أو خطوط الحث ذات التيار المرتفع للحد من التداخل الكهرومغناطيسي (EMI). استخدم كابلات مزدوجة مجدولة ومحمية لتوصيلات الإشارة. وصّل التدريع وفقًا لممارسات هندسة المصانع القياسية، وعادةً ما يكون ذلك عند قضيب التأريض ذي النقطة الواحدة في الخزانة.

رابط مزامنة الوقت

يتطلب رابط مزامنة الوقت عالي الدقة بين الوحدة ووحدة تحكم BRC تكوينات كابلات محددة وفقًا لما يحدده دليل بنية النظام. تأكد من إحكام جميع التوصيلات لمنع التذبذب أو فقدان الإشارة، مما قد يؤثر في دقة وضع الطوابع الزمنية.

الأسئلة الشائعة

ما الوظيفة الأساسية لوحدة SPSET01؟

توفر 16 مدخلًا رقميًا محليًا ورابطًا عالي الدقة لمزامنة الوقت مع وحدة تحكم BRC، لتمكين التتبع الدقيق لتسلسل الأحداث.

مع أي عائلة من أنظمة التحكم تتوافق هذه الوحدة؟

صُممت الوحدة خصيصًا لنظام التحكم ABB Symphony Plus، باستخدام البنية التحتية لحامل Harmony ‏(HR I/O).

كم عدد قنوات الإدخال المتاحة في هذه الوحدة؟

تتوفر 16 قناة إدخال رقمية مخصصة لمراقبة نقاط تلامس الحقل في العملية.

هل تتطلب الوحدة بطاريات خارجية للتشغيل المعتاد؟

تشير البيانات الهندسية إلى عدم استخدام أي بطاريات أثناء العمليات النشطة، مع الإشارة إلى وزن اسمي قدره 5 غرامات لخلية زر ليثيوم ضمن التصنيفات الفنية.

ما الحجم الفعلي للوحدة لتخطيط المساحة في الحامل؟

يبلغ ارتفاع الوحدة 358.14 مم، وعرضها 279.4 مم، وعمقها 76.2 مم.

بأي وحدة تحكم تتصل هذه الوحدة لمزامنة الوقت؟

تتصل مباشرة بوحدة تحكم الجسر ABB BRC لتوفير طوابع زمنية دقيقة للأحداث.

ما التصنيف الدقيق لهذه الوحدة بموجب لوائح نفايات المعدات الكهربائية والإلكترونية (WEEE)؟

تُصنّف ضمن الفئة 5 باعتبارها معدّة صغيرة لا يتجاوز أي بُعد خارجي لها 50 سم.

هل يمكن لهذه الوحدة التعامل مع الإشارات التناظرية؟

لا، هذه وحدة إدخال رقمية مخصصة ومتخصصة في تسلسلات الأحداث المنفصلة.

ما رقم التعرفة الجمركية المنطبق على هذا المنتج للشحن الدولي؟

رقم التعرفة الجمركية المعيّن هو 85389081، مع تصنيف عام لرمز النظام المنسق HS يبلغ 853890.
