كابل الربط بين وحدات التحكم ABB TK851V010 3BSC950262R1 AC 800M

نظرة عامة

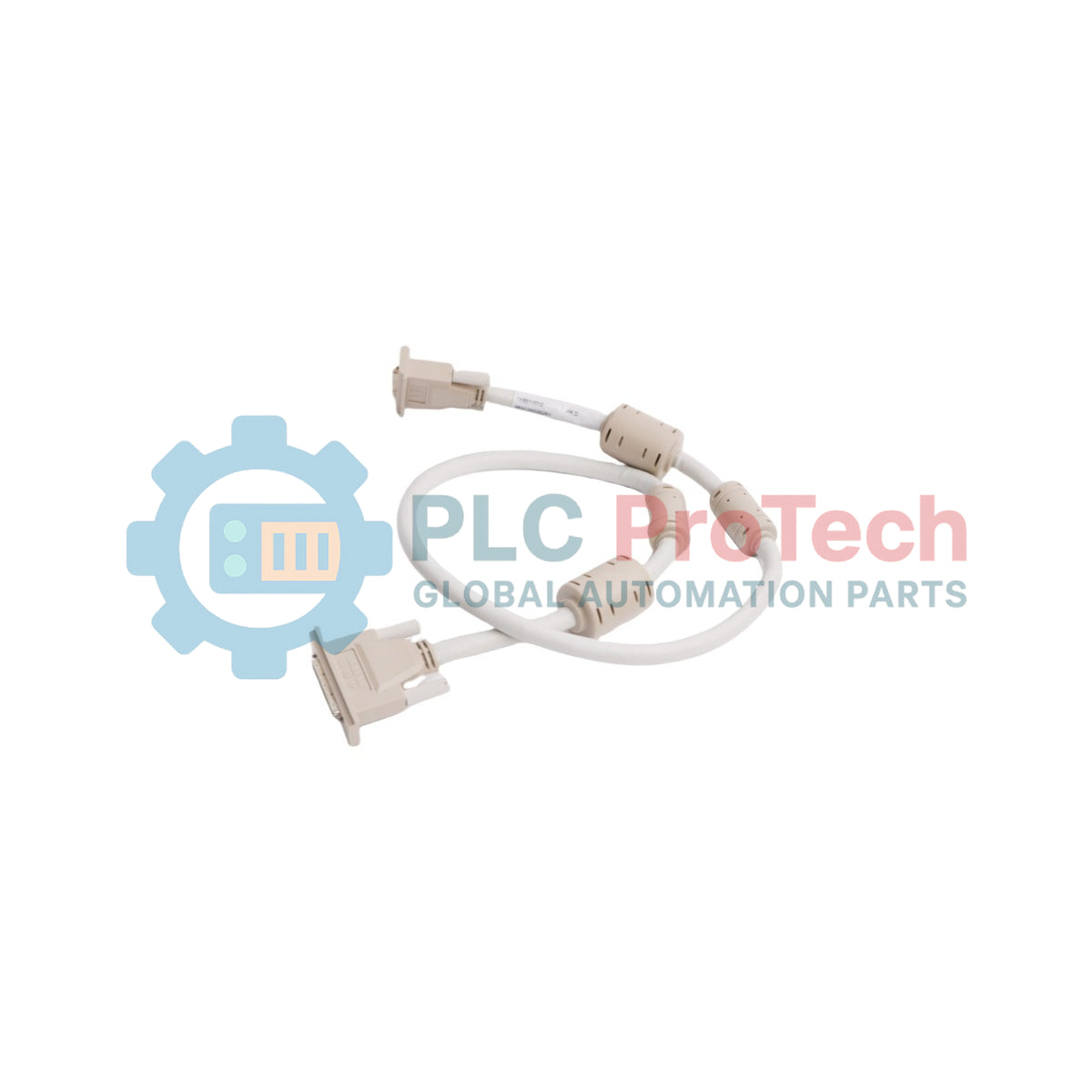

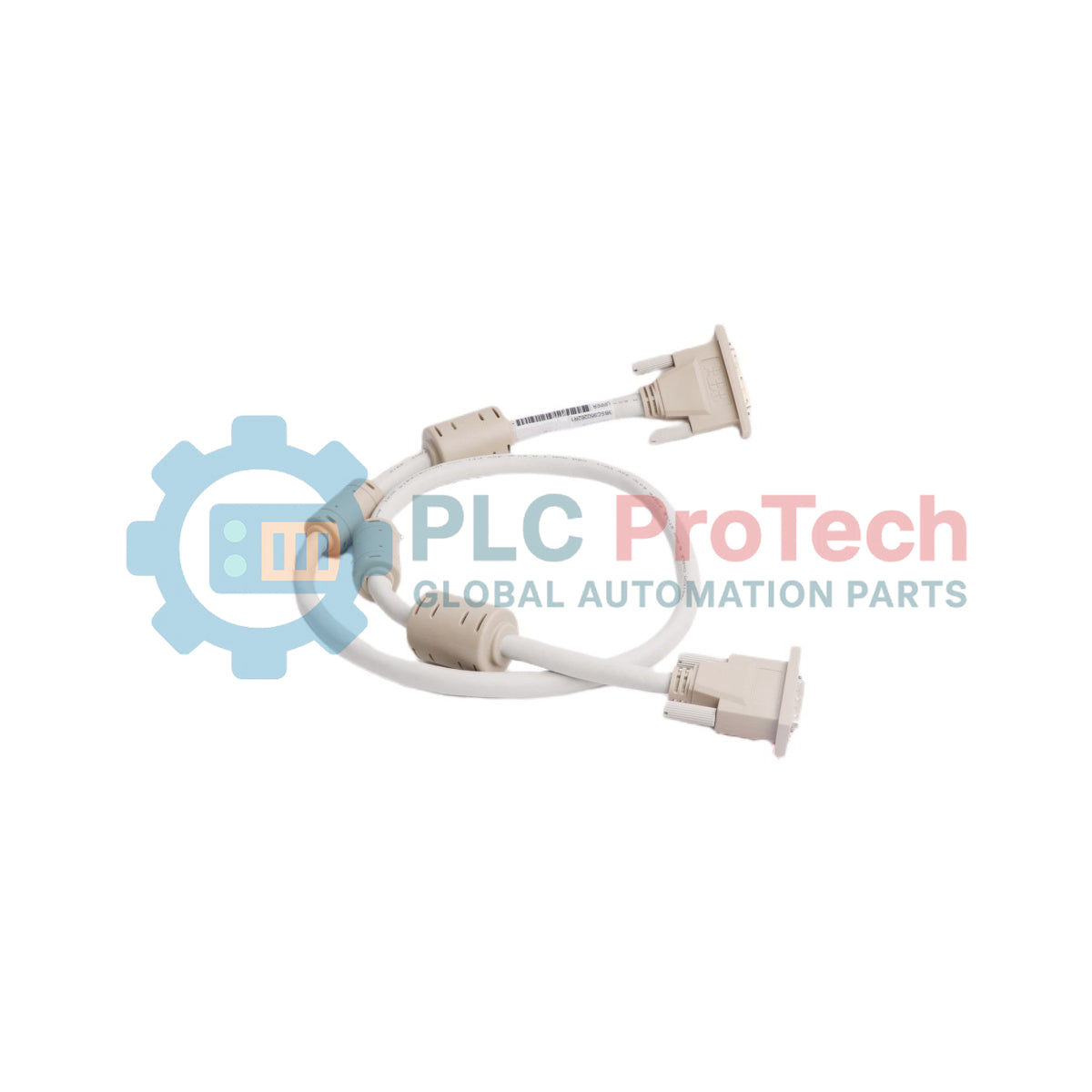

كابل TK851V010 من ABB (معرّف المنتج: 3BSC950262R1) هو كابل اتصال مسبق الصنع بطول متر واحد عالي المتانة، مصمم لمنصة أجهزة التحكم AC 800M. يقوم هذا الكابل النظامي الثقيل بأداء مهمتين أساسيتين في بنية النظام: العمل ككابل رابط وحدة التحكم الاحتياطية عالية السرعة (RCU) أو ككابل اتصال مباشر BC810. في تطبيقات أنظمة التحكم الموزعة الحرجة مثل عمليات تكرير النفط والغاز، ومحطات الطاقة الحرارية، ومصانع المعالجة الكيميائية المستمرة، يعد الحفاظ على التزامن الحتمي والآني بين العقد الأساسية والاحتياطية لوحدات التحكم أمرًا ضروريًا. يوفر TK851V010 مسارات اتصال بيانات منخفضة الكمون للغاية ومناعة قوية ضد الضوضاء، مما يمنع انقطاع حلقات التحكم أثناء التبديل التلقائي للأجهزة ويقلل من توقف المصنع غير المخطط له.

الطوبولوجيا الهيكلية ووسائط الاتصال

يستخدم التصميم الفيزيائي لهذا الكابل بطول متر واحد مصفوفات درع دقيقة لحماية إطارات البيانات من التداخل الكهرومغناطيسي (EMI) داخل خزائن التحكم عالية الكثافة. مُحسّن لمساحات نشر نظام 800xA ومجموعة المنتجات المدمجة، ويدعم منصات الأجهزة من الإصدار 4.0 وحتى الإصدار 6.0. يتميز التجميع بموصلات صناعية متينة مُنهية في المصنع، مما يلغي اختلافات الأسلاك الميدانية ويمنع أخطاء توصيل الدبابيس اليدوية. يعمل كوسيط اتصال مخصص لمجموعات حافلات BC810، ويحافظ على سلامة الإشارات التفاضلية عالية التردد، مما يمنع تلف حزم البيانات وانقطاع الاتصال بين كتل القضبان المجاورة.

مواصفات معلمات النظام

تشخيص الأجهزة والأسئلة الشائعة للنظام

هل يمكن تعديل أو توصيل هذا التجميع الكابلي في الموقع لتمديد فترة تشغيله؟
لا. TK851V010 هو تجميع كابل مسبق الصنع ومعاير في المصنع بخصائص مقاومة ثابتة. يؤدي التوصيل أو التعديل اليدوي للكابل إلى تعطيل محاذاة الدرع وتوقيت الإشارة، مما قد يسبب فشل الاتصال أو فقدان التزامن.

ما الفرق بين رابط RCU واتصال BC810؟
يربط رابط RCU أزواج المعالجات الاحتياطية لمزامنة الذاكرة في الوقت الحقيقي. يوسع اتصال BC810 قاعدة وحدة التحكم عبر قضبان منفصلة باستخدام بنية حافلة C-bus.

هل هذا الكابل متوافق مع أنظمة AC 800M القديمة؟
نعم. هو متوافق مع مراجعات أجهزة AC 800M من الإصدار 4.0 حتى 6.0 ضمن بيئات نظام 800xA ومجموعة المنتجات المدمجة.

إرشادات توجيه الخزائن وتركيب الميدان

• الحد الأدنى لنصف قطر الانحناء: حافظ على 8–10 أضعاف قطر الكابل الخارجي لتجنب تلف النواة.
• الفصل عن خطوط الطاقة: احتفظ بمسافة لا تقل عن 300 مم عن الأسلاك عالية الجهد.
• تخفيف الإجهاد: دعم وزن الكابل باستخدام مثبتات اللوحة؛ تجنب تحميل الموصل.
• قفل الموصل: تأكد من الارتباط الميكانيكي الكامل لمنع أخطاء التكرار.
