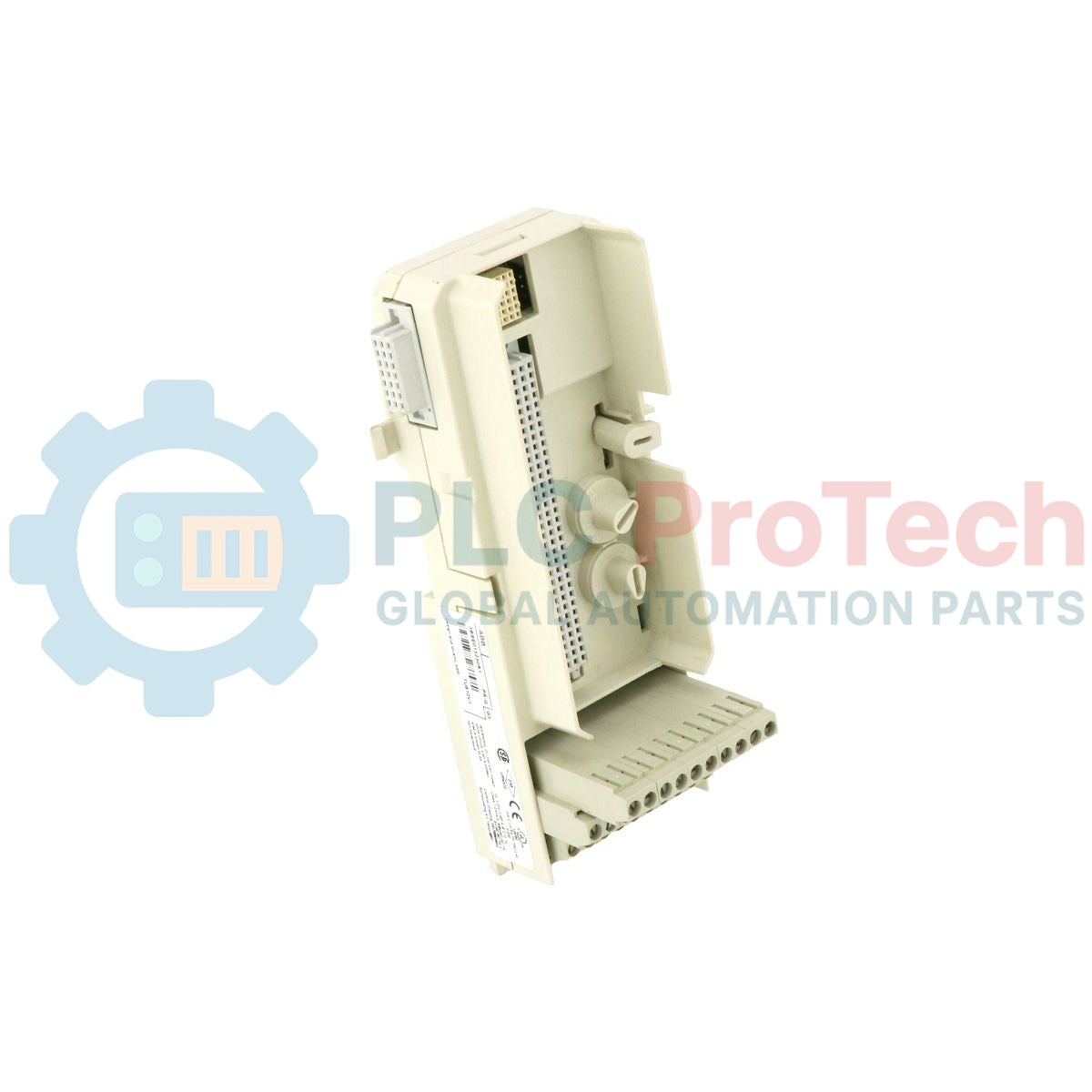

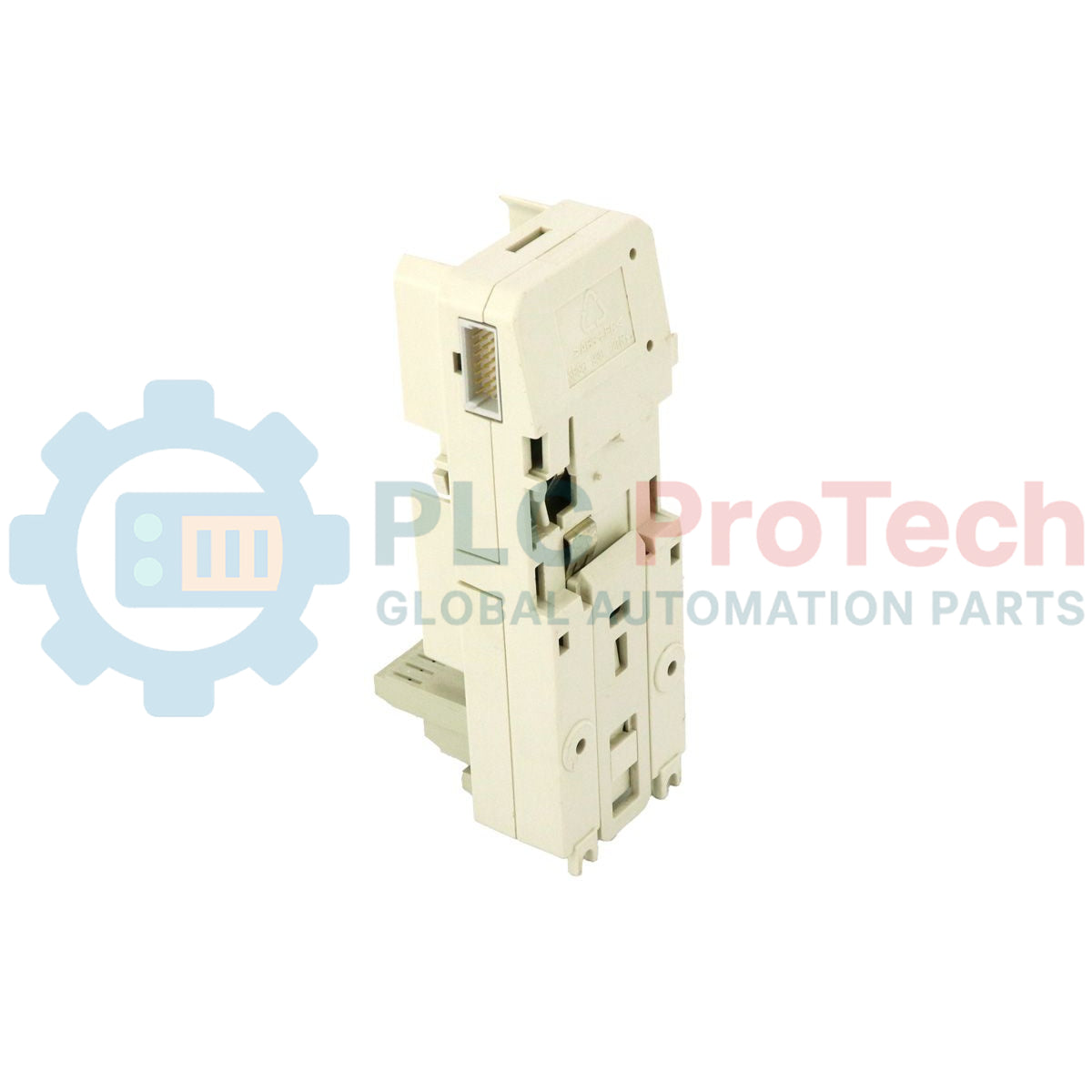

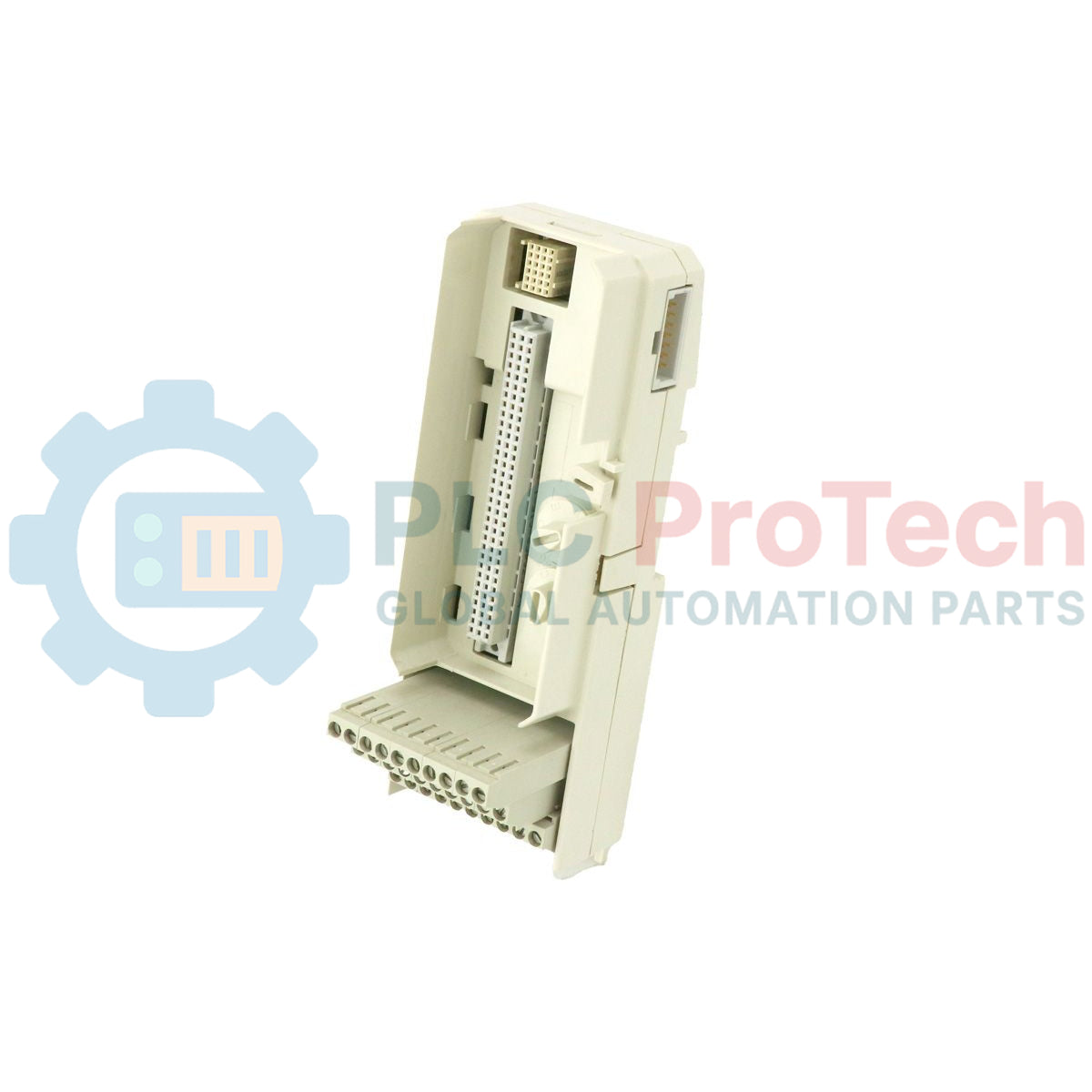

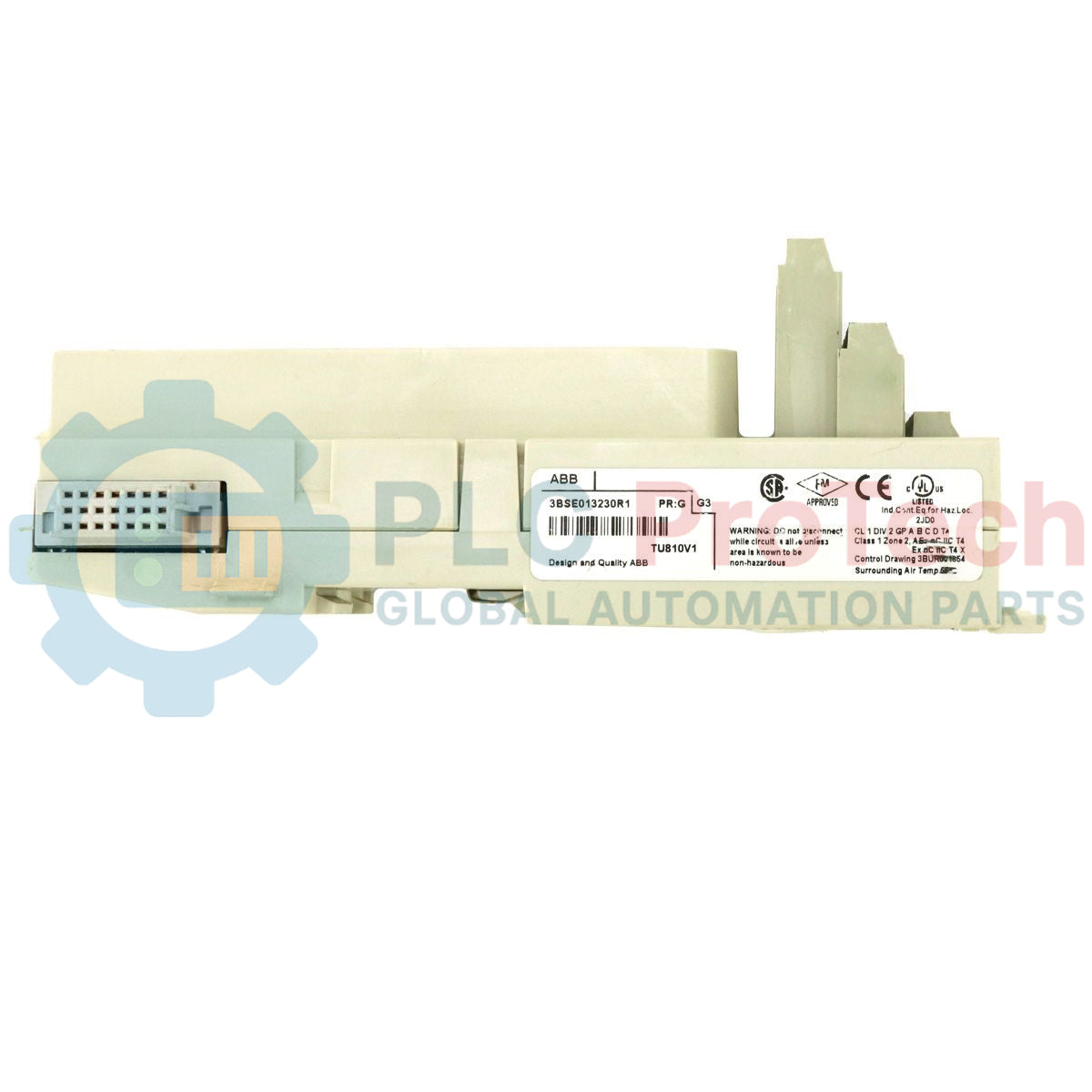

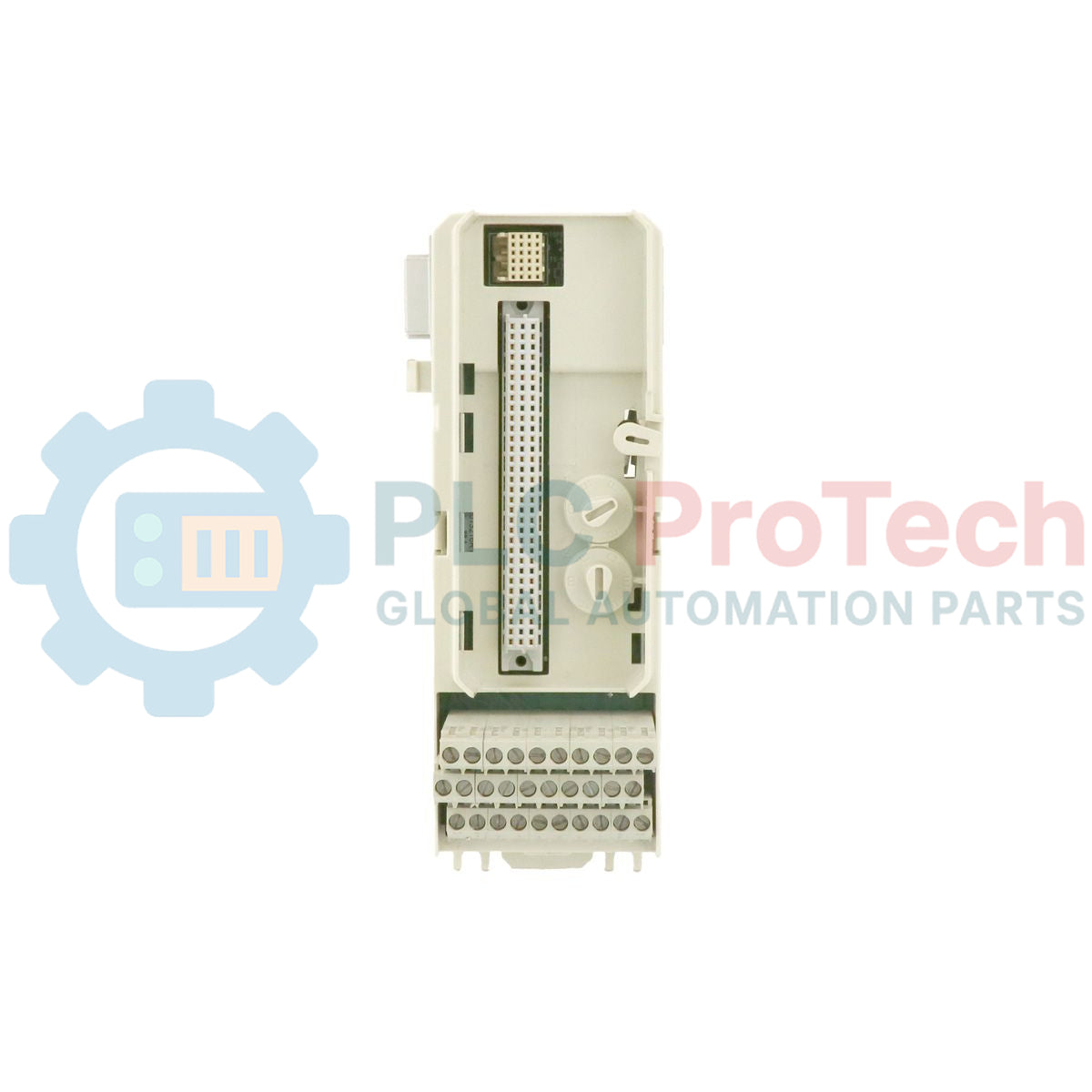

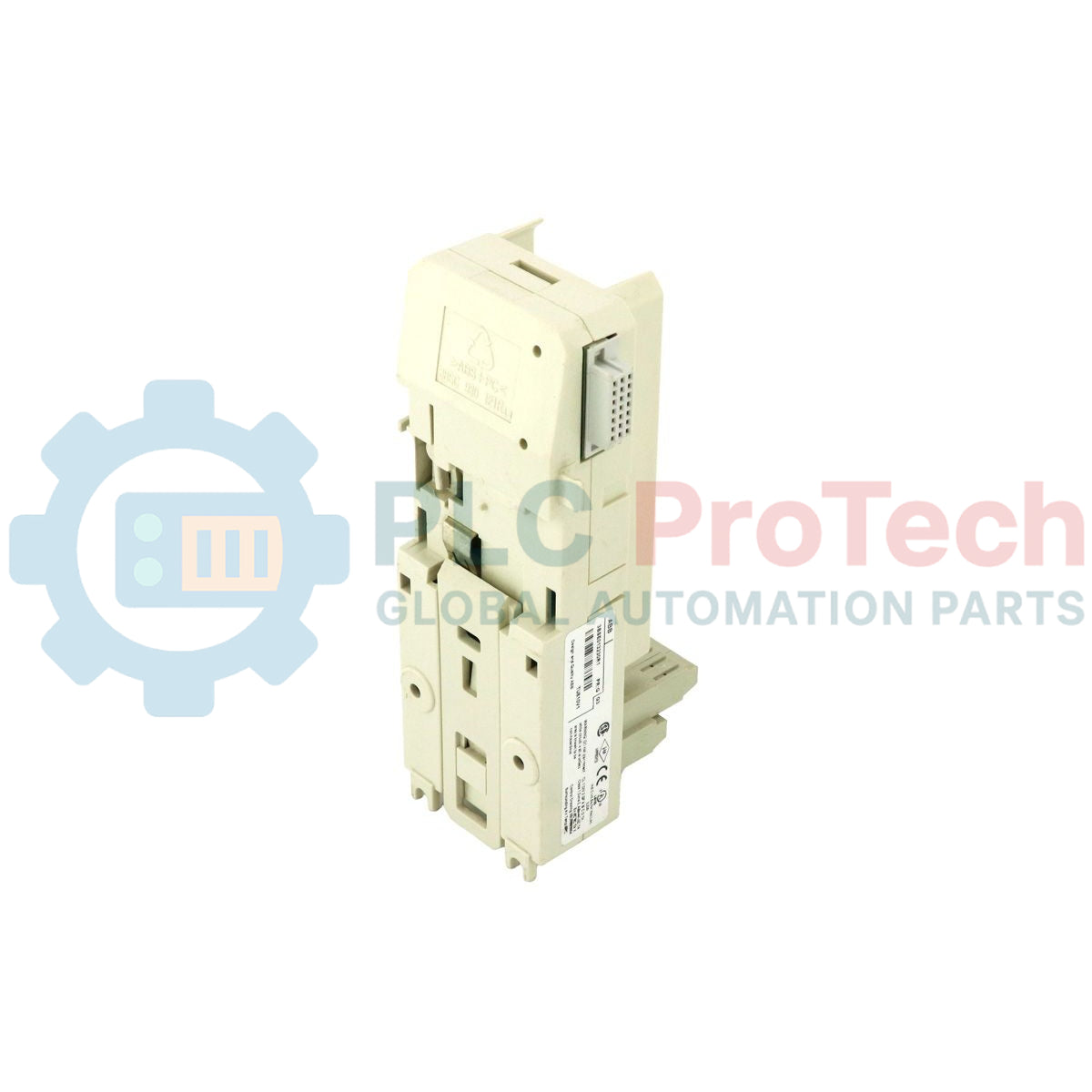

وحدة إنهاء طرفية مدمجة لوحدة S800 I/O‏ ABB TU810V1 3BSE013230R1

SKU 3BSE013230R1

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: ABB
رقم المنتج: 3BSE013230R1
Country of origin:السويد
نوع المنتج: وحدات الإنهاء الطرفية المدمجة
Barcode: 85389091
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 200ج
Dimensions: 165 مم x 45 مم x 72 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

يعمل ABB TU810V1 (رقم الجزء 3BSE013230R1) كواجهة توصيل متينة ضمن معمارية الأتمتة الموزعة S800 I/O، وهو وحدة إنهاء وحدات مدمجة مصممة لتوجيه الإشارات بشكل موثوق بين الأسلاك الميدانية ووحدات معالجة الإدخال/الإخراج النشطة. تستوعب هذه الوحدة ما يصل إلى 16 قناة مستقلة، وتعمل بجهد مقنن أقصى يبلغ 50 فولت، مما يجعلها مكوّنًا أساسيًا في تخطيطات الخزائن عالية الكثافة حيث يُعد تحسين المساحة أمرًا بالغ الأهمية.

الميزات

هيكل مدمج عالي الكثافة: يتيح التركيب المباشر الأفقي أو الرأسي على سكة DIN لتقليل متطلبات مساحة الخزانة.
تهيئة من 16 قناة: توجه ما يصل إلى 16 قناة إدخال/إخراج مستقلة إلى جانب توصيلات جهد العملية المزدوجة.
مفاتيح الترميز الميكانيكية: تمنع إدخال الوحدات غير المتوافقة، مما يحمي الإلكترونيات النشطة من أخطاء تهيئة المجال.
وصلة ناقل الوحدات المدمجة: تنقل الإشارات والطاقة بسلاسة إلى الوحدات المجاورة دون كابلات توصيل خارجية.
توزيع الجهد المزدوج: يتضمن مجموعتين معزولتين مع نقاط توزيع أطراف مشتركة.

التطبيقات

معماريات التحكم الموزع Advant OCS وSystem 800xA.
معالجة أجهزة القياس الميدانية في الصناعات البتروكيميائية وتوليد الطاقة ومعالجة المياه.
خزائن تجميع كهربائية عالية الكثافة وصناديق توصيل ميدانية.

المواصفات الفنية

المعلمة	قيمة المواصفة
الشركة المصنّعة	ABB
تسمية الطراز	TU810V1
معرّف المنتج / SKU	3BSE013230R1
السلسلة	S800 I/O
النوع	وحدة إنهاء الوحدات المدمجة (MTU)
عدد القنوات	16 قناة
الجهد المقنن	50 فولت تيار مستمر / متردد كحد أقصى
التيار المقنن	3 أمبير لكل قناة كحد أقصى
نظام التوصيل	أطراف تثبيت لولبية لسلك مفرد
مقاس الموصل	من 0.2 إلى 2.5 مم² (من 24 إلى 14 AWG)
حمل ناقل الوحدات	مهمل (توجيه سلبي)
الأبعاد (الارتفاع x العرض x العمق)	165 مم x 45 مم x 72 مم
الوزن	0.20 كجم
رمز السلعة	85389091

التوصيلات والواجهات

نقطة الطرف / الموصل	تخصيص الوظيفة / الدائرة
الأطراف من 1 إلى 16	توصيلات قنوات الإدخال/الإخراج (الإشارات من 1 إلى 16)
الأطراف 17 و18	مشترك جهد العملية 1 (ناقل التوزيع)
الأطراف 19 و20	مشترك جهد العملية 2 (ناقل التوزيع)

رؤى هندسية تجريبية

الطُرز البديلة والتوافق

تُعد TU810V1 تطوراً مباشراً قابلاً للتركيب الفوري من MTU المدمجة القديمة TU810. يتميز الإصدار V1 بتحمل حراري محسّن وتحديثات في الهيكل الميكانيكي، بما يضمن توافقاً خلفياً كاملاً مع جميع وحدات الإدخال/الإخراج S800 الحالية التي تتطلب واجهة توصيل بجهد 50V. عند الترقية من وحدات غير V1، لا يلزم إجراء أي تعديلات برمجية أو تغييرات هندسية في بيئتي System 800xA أو Control Builder.

أخطاء التطبيق وملاحظات هندسية

رغم أن حدود التشغيل المقدرة تبلغ 50V، يجب على المصممين التحقق من أن التيار التراكمي الإجمالي عبر القنوات المتصلة وعددها 16 لا يتجاوز سعة مصدر توزيع الطاقة. وفي الحاويات شديدة الاكتناز، يجب توجيه أسلاك الحقل بطريقة منظمة لمنع تراكم الحرارة موضعياً بالقرب من الأطراف اللولبية، مما قد يسرّع تدهور وحدات الإدخال/الإخراج النشطة المجاورة.

نصائح التشغيل والتوصيل

لضمان الحصانة من الضوضاء في البيئات عالية التداخل الكهرومغناطيسي (EMI)، ينبغي حماية كابلات الإشارة حتى مدخل الخزانة، ويجب تأريض الدروع إلى قضيب مخصص منفصل عن MTU. تأكد من ضبط مفاتيح الترميز البلاستيكية الموجودة على قاعدة MTU بشكل صحيح لتتوافق مع نوع الوحدة المعني قبل تشغيل الطاقة، وذلك لمنع تلف المكونات المادية أثناء إجراءات التبديل السريع.

إرشادات التركيب

تحذير بالغ الأهمية: يجب عزل مصدر التغذية الحقلية ولوحة التوصيل الخلفية Modulebus وفصل الطاقة عنهما تماماً قبل تركيب MTU أو فكّه أو توصيل أسلاكه. قد يؤدي عدم عزل الطاقة إلى حدوث قوس كهربائي أو تلف الوحدة أو نشوء ظروف خطرة في الحقل.

1

ثبّت MTU من الطراز TU810V1 على سكة DIN أفقية مؤرضة بعرض 35 مم، وذلك بتعشيق الأخدود العلوي وتثبيت لسان القفل السفلي على السكة.

2

حرّك الوحدة جانبياً على طول سكة DIN لتوصيل منفذ Modulebus بها مباشرةً بالمنفذ البصري المجاور MTU/Modulebus، مع التأكد من إحكام تعشيق الوصلة بالكامل.

3

جرّد أسلاك إشارات الحقل وأسلاك التوزيع بطول 6 مم، وأدخلها في أطراف التوصيل اللولبية (الأطراف 1-20)، ثم شدّها بالتساوي بعزم 0.5 نيوتن متر.

4

اضبط مفاتيح الترميز الميكانيكية الفعلية على سطح MTU لتتوافق مع نوع وحدة الإدخال/الإخراج المستهدفة قبل تركيب الوحدة الإلكترونية.

FAQ

ما الفرق الأساسي بين TU810 وTU810V1؟

يتميز TU810V1 ببوليمرات محدثة مقاومة لدرجات الحرارة المرتفعة ومسارات توصيل داخلية محسّنة، مع توفير توافق خلفي كامل بنسبة 100% للتركيب المباشر دون تعديل مع طُرز TU810 القديمة.

هل تدعم وحدة الإنهاء هذه التبديل السريع للوحدات أثناء التشغيل؟

نعم. يمكن توصيل وحدات الإدخال/الإخراج S800 أو فصلها أثناء تشغيلها بالطاقة من وحدة MTU، شريطة أن تسمح إجراءات سلامة الحلقة النشطة بالتدخل أثناء التشغيل.

ما الحد الأقصى لعزم الربط لأطراف توصيل الأسلاك الميدانية؟

ينبغي إحكام أطراف مشابك البراغي الميدانية في وحدة MTU هذه بعزم أقصى يبلغ 0.5 نيوتن متر لتجنب الإجهاد الميكانيكي على لوحة الدارة المطبوعة.
