الشركة المصنعة: ABB
رقم المنتج: 3BSE013235R1
Country of origin:السويد
نوع المنتج: وحدة MTU الموسعة
Barcode: 85389091
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 220ج
Dimensions: 64 مم × 110 مم × 120.5 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

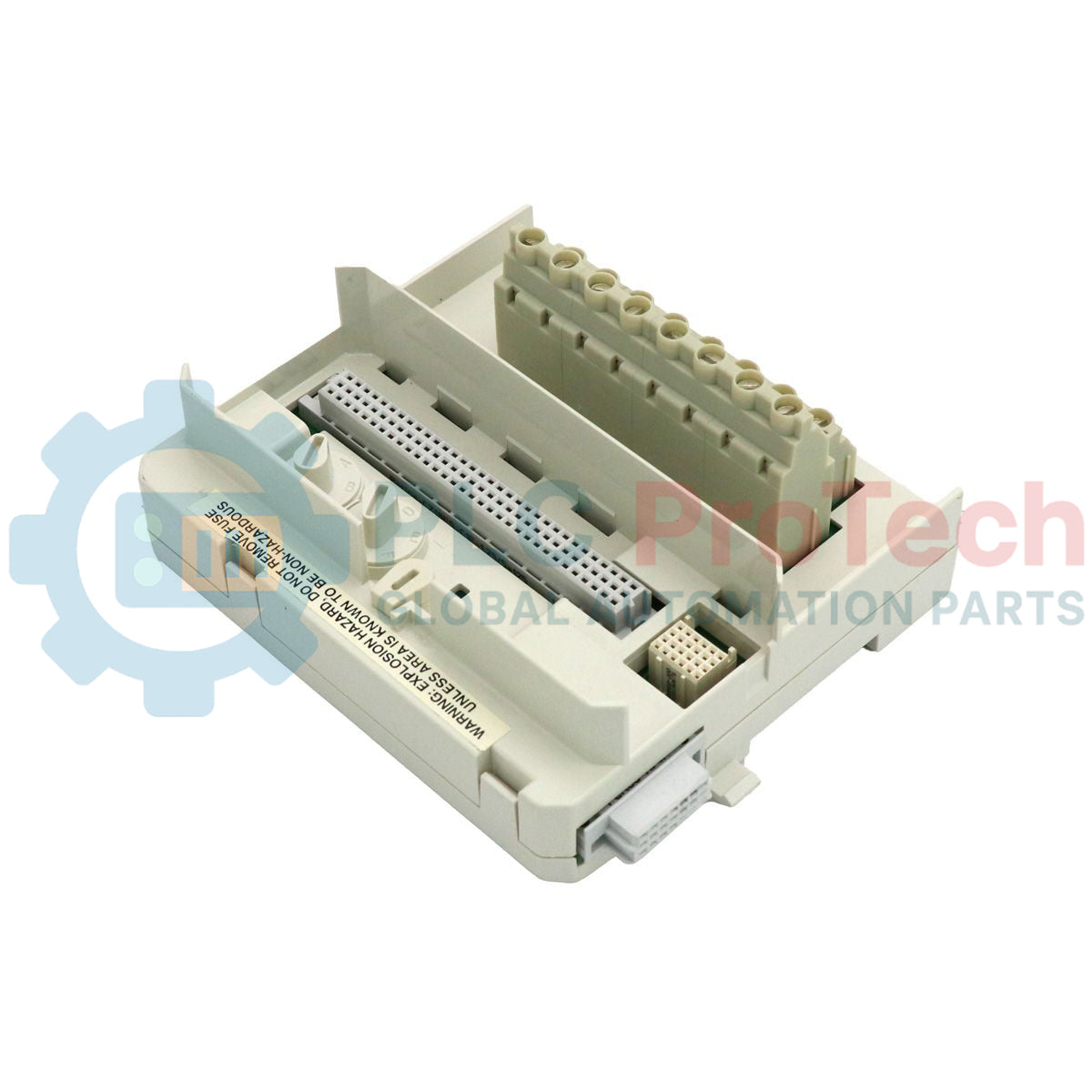

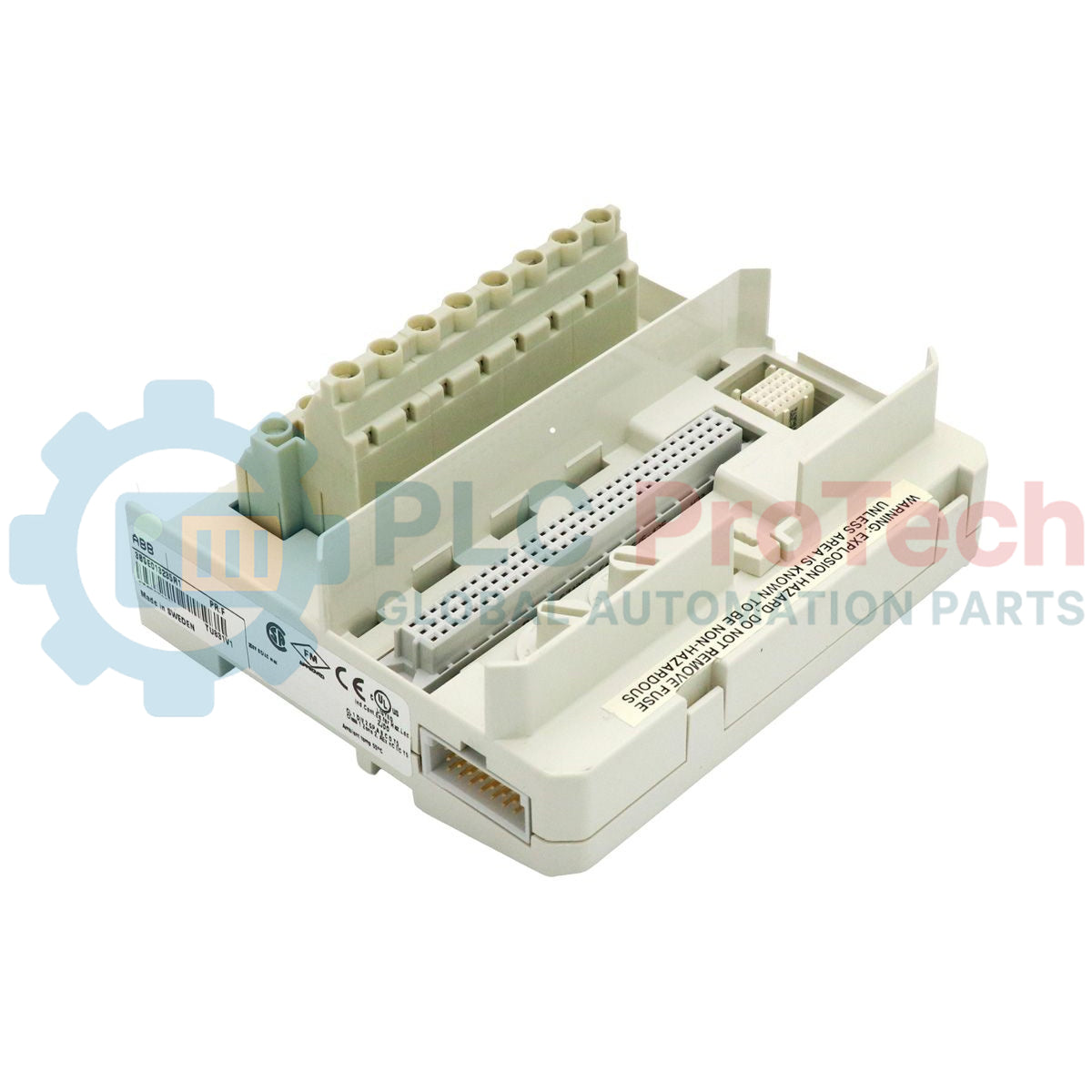

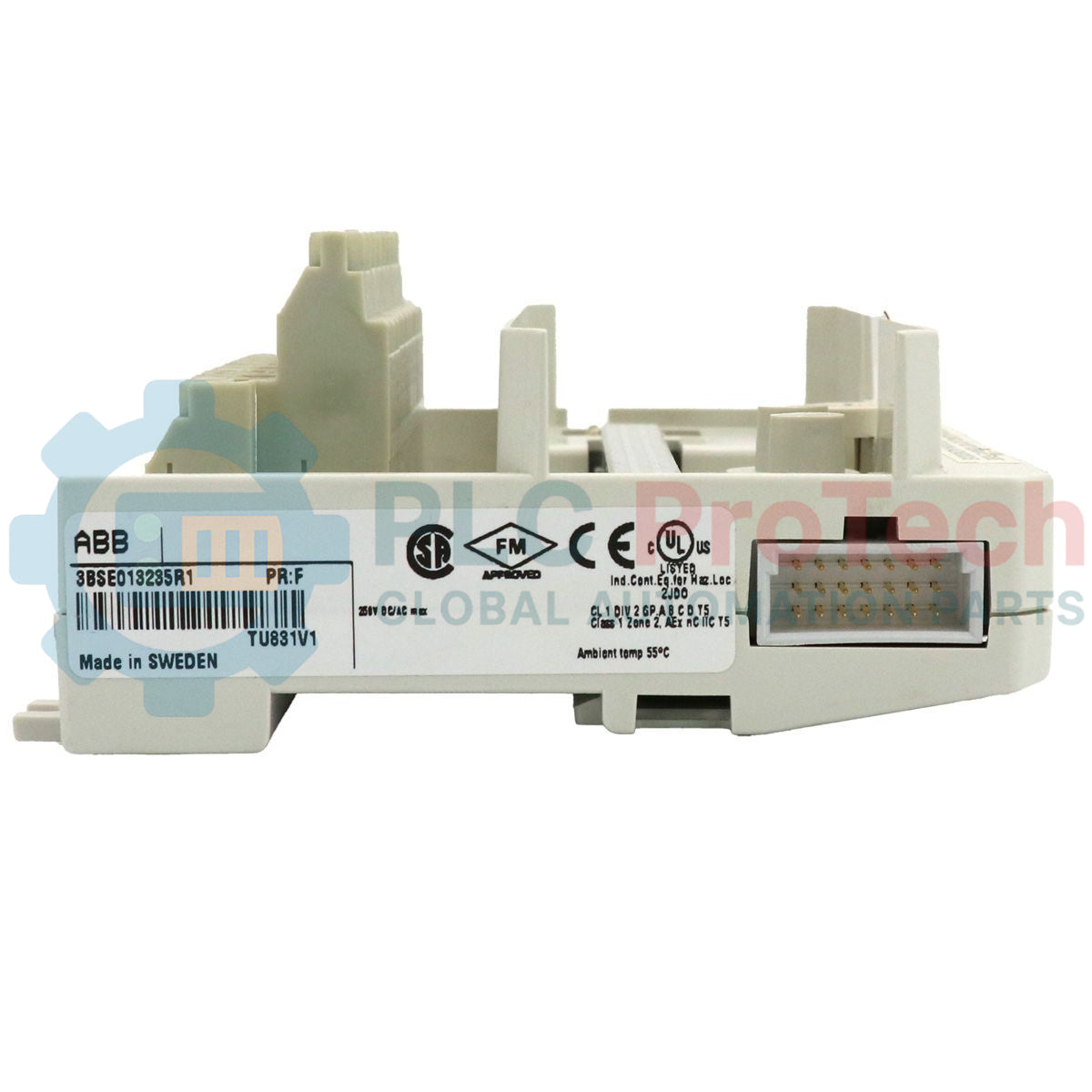

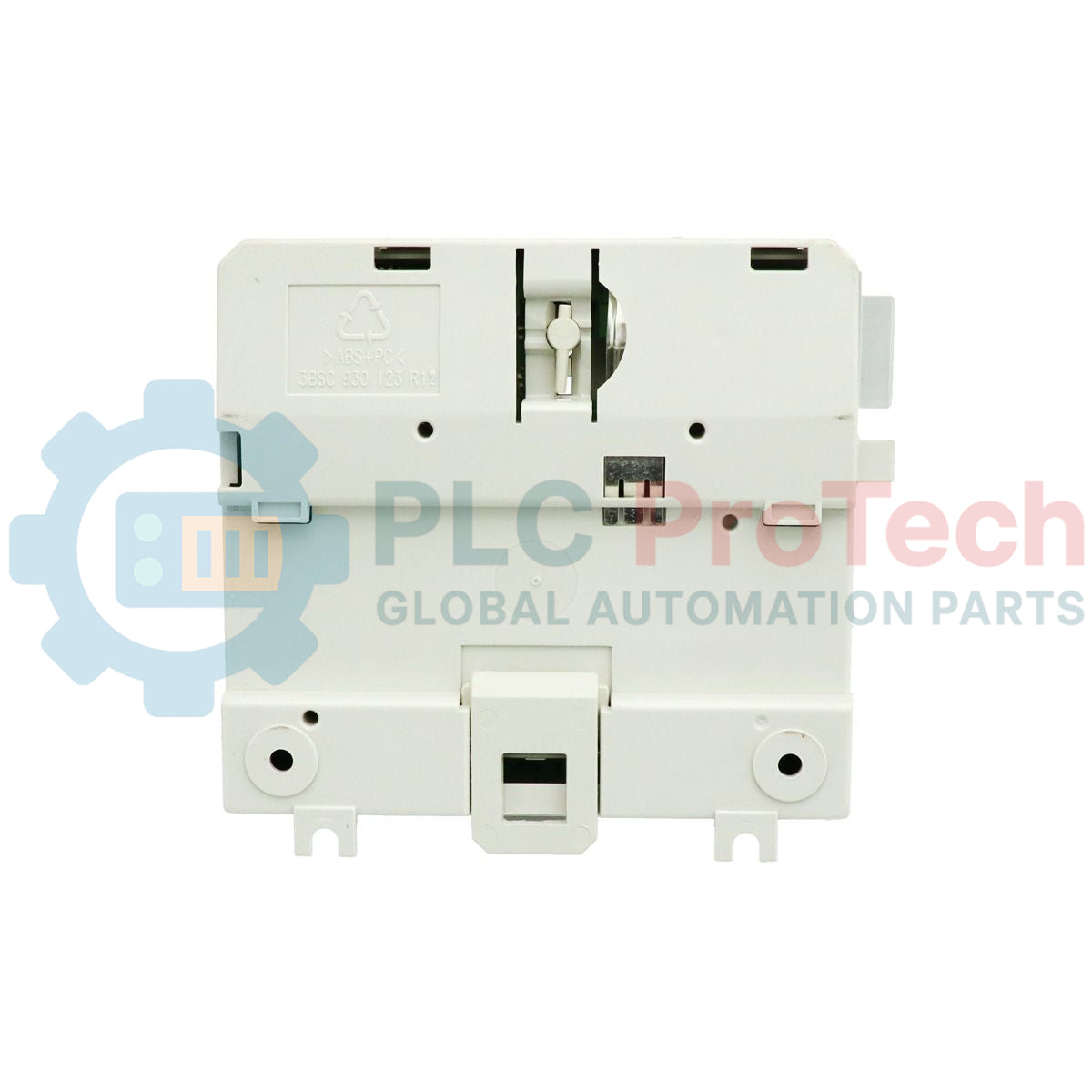

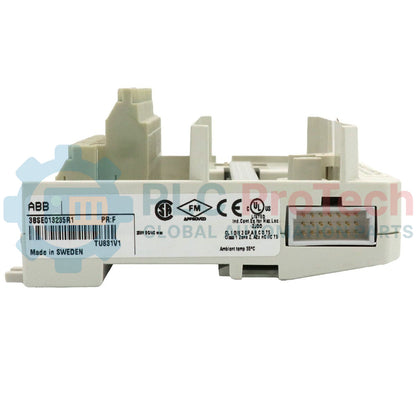

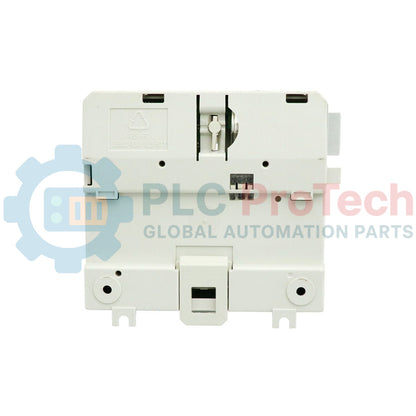

وحدة TU831V1 هي وحدة إنهاء وحدة موسعة (MTU) مصممة لنظام ABB S800 I/O. توفر منصة ميكانيكية وكهربائية موثوقة لربط الأسلاك الميدانية بوحدات S800 I/O المحددة. تتميز بتكوين 2x8 أطراف إشارة، حيث تقوم هذه الوحدة الموسعة بتفريع إشارات الميدان بكفاءة مع إنشاء الاتصالات اللازمة إلى ModuleBus الداخلي.
على عكس قواعد الإنهاء منخفضة الجهد، تتميز هذه الوحدة بتصنيف عزل يصل إلى 250V، مما يجعله مناسبًا لشبكات الجهد القياسية للعمليات، وحلقات التحكم المنفصلة عالية الجهد، وبيئات الإشارة الكهربائية المتخصصة. يندمج بسلاسة في أجيال مختلفة من شبكات التحكم اللامركزية، مما يضمن توزيع مسار الإشارة بشكل متسق دون التأثير على عزل الميدان.
| المعلمة | المواصفات |
|---|---|
| الشركة المصنعة | ABB |
| تعيين الطراز / النوع | TU831V1 |
| معرف المنتج | 3BSE013235R1 |
| نوع المنتج | وحدة إنهاء الوحدة |

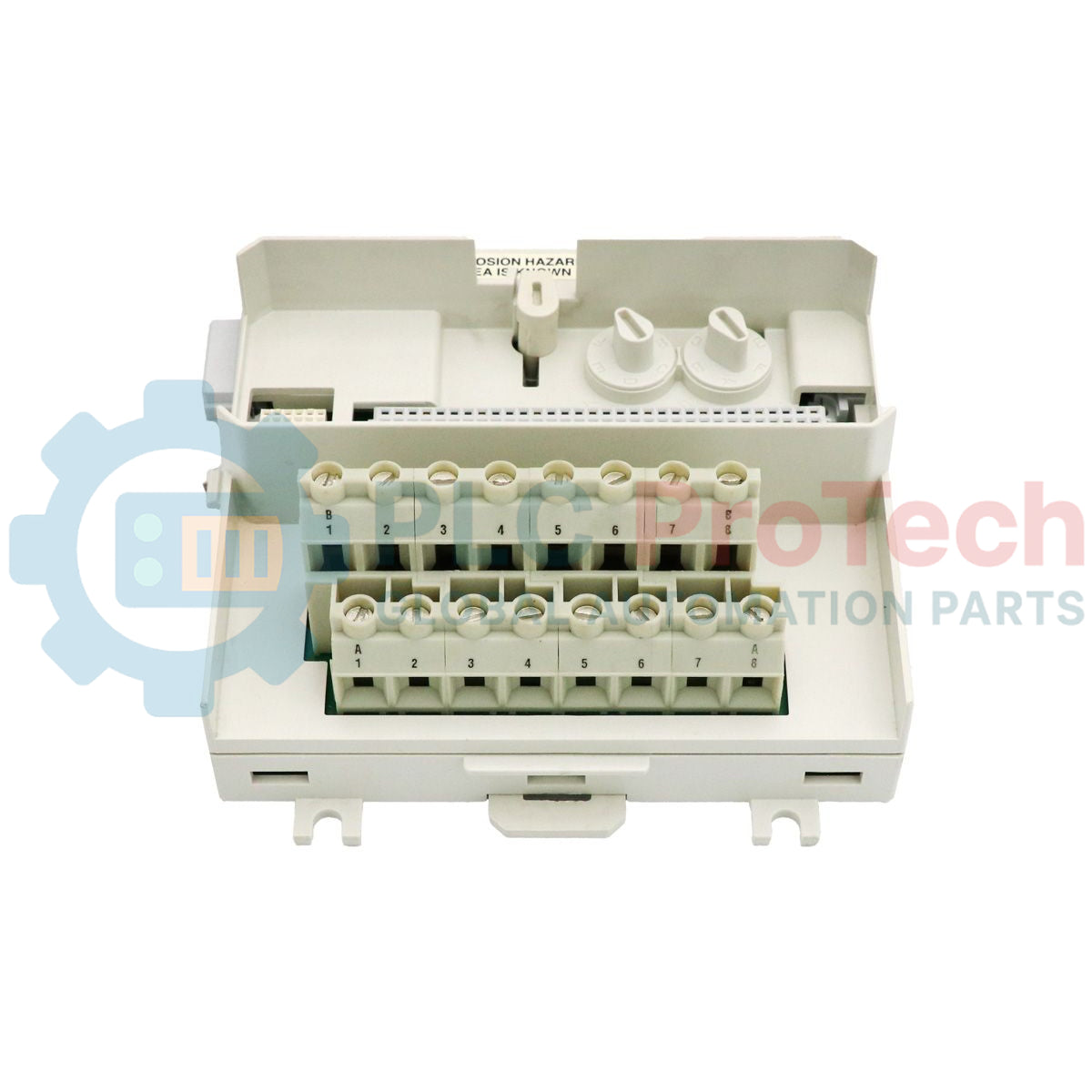

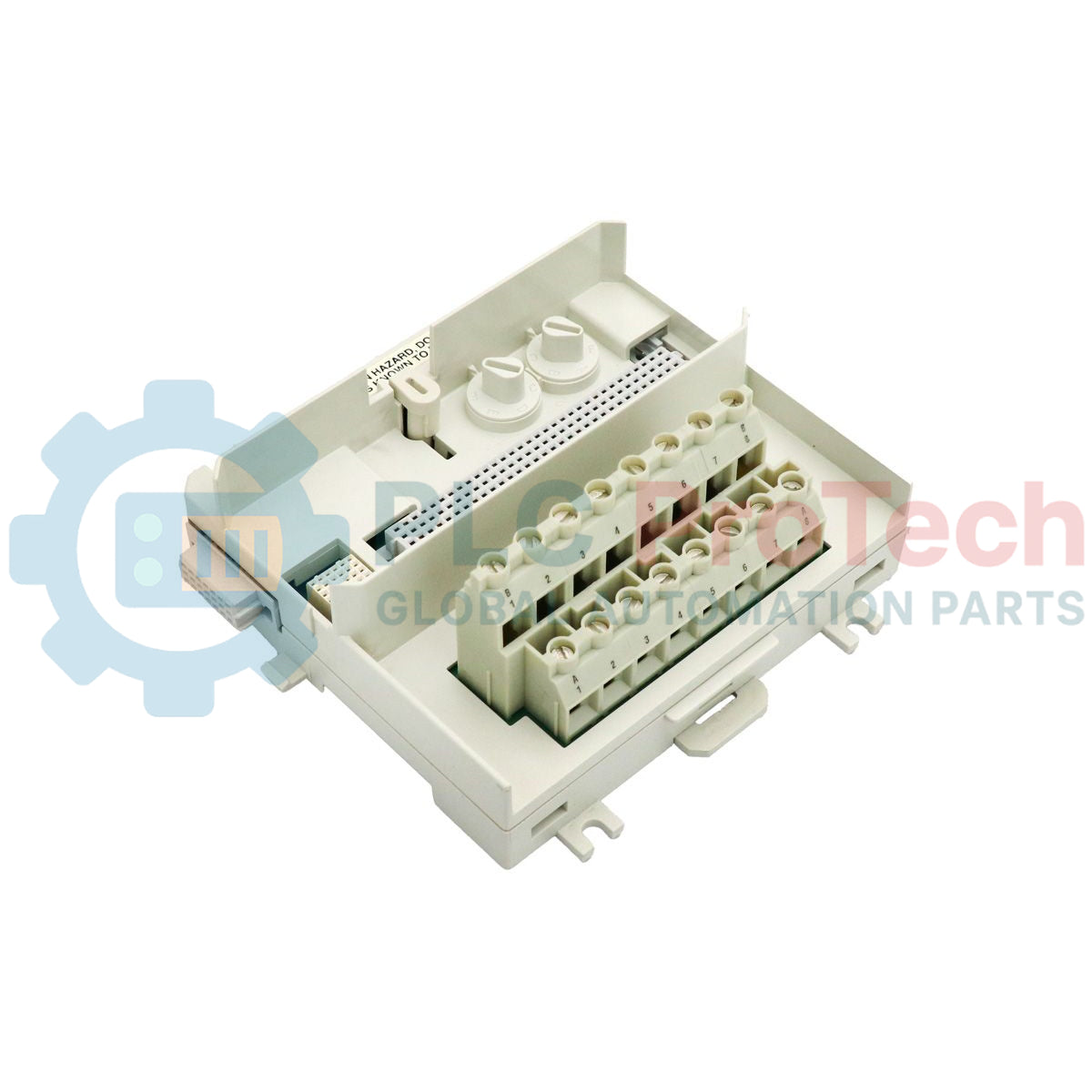

| تكوين الطرف | 2x8 أطراف إشارة |
| الجهد المقنن | 250 فولت كحد أقصى |
| العمق / الطول الصافي للمنتج | 64 مم |
| الارتفاع الصافي للمنتج | 120.5 مم |
| العرض الصافي للمنتج | 110 مم |
| الوزن الصافي للمنتج | 0.22 كجم |
| معلومات RoHS | وفقًا لتوجيه الاتحاد الأوروبي 2011/65/EU |
| فئة النفايات الإلكترونية WEEE | 5. معدات صغيرة (لا يزيد أي بعد خارجي عن 50 سم) |
| عدد البطاريات | 0 |
| حالة SCIP | لا توجد مواد ذات قلق عالي جدًا (SVHC) في بلغاريا |
ماذا تعني تسمية "وحدة إنهاء موسعة" لهذه الوحدة؟
تشير إلى وجود تخطيط مادي موسع أو سعة طرفية إضافية، منظمة هنا كمصفوفة 2x8، مما يوفر مرونة إنهاء إضافية لوحدات الإدخال/الإخراج المحددة.
هل وحدة الإنهاء هذه آمنة لتطبيقات التيار المتردد القياسية 230 فولت؟
نعم، تحدد ورقة البيانات الفنية حد عزل أقصى يبلغ 250 فولت، مما يتناسب مع فولتية التحكم الصناعية القياسية 120 فولت و230 فولت.
هل يمكن استخدام هذه الوحدة الأساسية ضمن بنية Advant OCS؟
نعم، تم تصنيفه رسميًا للاستخدام مع Advant OCS مع برنامج Master أو MOD 300 باستخدام إعدادات Advant Fieldbus 100.
هل يحتوي هذا المكون على أي مادة ذات قلق عالي جدًا (SVHC)؟
لا، وفقًا لتسجيل SCIP الرسمي، لا توجد مواد ذات قلق عالي جدًا (SVHC) في هذا النوع من الأجهزة.
ما هو الوزن الفعلي للوحدة بدون وحدة إدخال/إخراج متصلة؟
الوزن الهندسي الصافي لوحدة إنهاء الوحدة العارية هو بالضبط 0.22 كجم.
