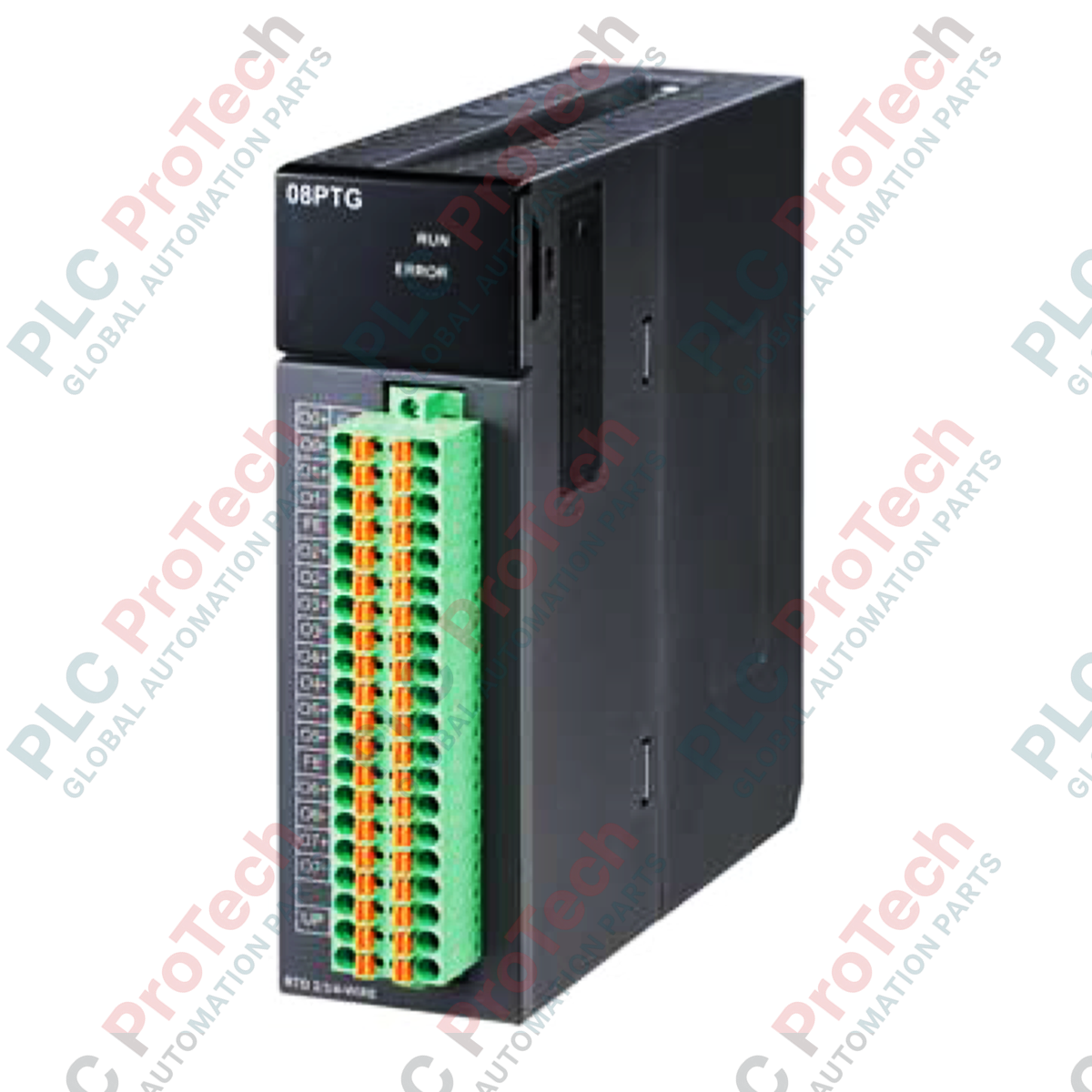

وحدة RTD معزولة ذات 8 قنوات من سلسلة DELTA AH500، الطراز AH08PTG-5A

نظرة عامة على المنتج

إن AH08PTG-5A (AH08PTG5A) هو وحدة قياس حرارة احترافية عالية الكثافة، مصممة لنظام PLC المعياري Delta AH500. تتميز هذه الوحدة بثماني قنوات من مداخل RTD المعزولة بالكامل، وقد صُممت للمراقبة الحرارية عالية الدقة في البيئات التي تنتشر فيها تداخلات الإشارة وحلقات التأريض، مثل معالجة المواد الكيميائية وبثق البلاستيك وبسترة الأغذية. وتتميز AH08PTG-5A بدقة فعّالة قوية تبلغ 16 بت ووظيفة PID مدمجة، ما يتيح لها العمل كوحدة تحكم حراري مستقلة تقلل عبء المعالجة على وحدة المعالجة المركزية الرئيسية، مع ضمان استقرار درجات الحرارة الحرجة.

التهيئة الفنية

تتمحور البنية الفنية لوحدة AH08PTG-5A حول سلامة الإشارة وتعدد الاستخدامات. فهي تدعم مجموعة واسعة من أنواع RTD، بما في ذلك PT100 وPT1000 وNi100 وNi1000، ضمن تهيئات ثنائية أو ثلاثية أو رباعية الأسلاك. يشير الحرف "G" في تسمية الوحدة إلى  تصميم القنوات المعزولة بالكامل، الذي يمنع العابرّات ذات الجهد العالي في إحدى القنوات من التأثير في بقية قنوات الوحدة. وللتطبيقات عالية السرعة، توفر الوحدة وضع تحويل "سريع" بزمن قدره 20 مللي ثانية لكل قناة. وتتيح ميزات التشخيص المتقدمة، مثل اكتشاف انقطاع التوصيل ودعم التبديل أثناء التشغيل، لفرق الصيانة استبدال الوحدات دون إيقاف تشغيل الرف بالكامل، مما يضمن أقصى قدر من توافر النظام.

المواصفات الفنية

الأسئلة الشائعة الفنية

كيف تؤثر تهيئة RTD ثلاثية الأسلاك في سرعة التحويل مقارنة بالتهيئة رباعية الأسلاك؟

في الوضع ثلاثي الأسلاك، تتطلب AH08PTG-5A وقتًا إضافيًا للتعويض عن مقاومة أسلاك التوصيل، ما يؤدي إلى زمن تحويل قدره 200 مللي ثانية لكل قناة. إذا كان تطبيقك يتطلب أخذ عينات "سريعًا" كل 20 مللي ثانية، فاستخدم مستشعرات ثنائية أو رباعية الأسلاك.

ما فوائد وظيفة التبديل أثناء التشغيل في سلسلة AH500؟

يتيح التبديل أثناء التشغيل إزالة AH08PTG-5A أو استبدالها بينما يظل PLC في وضع RUN. ويُعد ذلك ضروريًا في صناعات العمليات المستمرة، حيث قد يؤدي إيقاف وحدة التحكم إلى خسائر كبيرة في الإنتاج أو إلى مخاطر تتعلق بالسلامة.

كيف تعمل وظيفة PID المدمجة داخل الوحدة؟

يمكن للوحدة تنفيذ حلقات PID بشكل مستقل استنادًا إلى مداخل درجة الحرارة المقاسة. ويتيح ذلك تحكمًا موزعًا، حيث تتولى وحدة الحرارة معالجة المنطق وتحدّث سجلات الخرج مباشرة، مما يضمن أزمنة استجابة أسرع وإدارة حرارية موضعية.

دليل الهندسة والتركيب

• التوصيل لتحقيق الدقة: للاستفادة إلى أقصى حد من دقة 16 بت، استخدم مستشعرات RTD رباعية الأسلاك كلما أمكن، للتخلص من أخطاء مقاومة أسلاك التوصيل. وفي التهيئات ثلاثية الأسلاك، تأكد من أن الأسلاك الثلاثة لها المقياس والمادة والطول نفسها للحفاظ على مقاومة جسر متوازنة.

• حجب الإشارة: حتى مع تصميم القنوات المعزولة في AH08PTG-5A، تكون إشارات RTD منخفضة الجهد وقابلة للتأثر بالضوضاء عالية التردد. استخدم دائمًا كابلات مزدوجة مجدولة ومحمية، وقم بتأريض الغلاف عند طرف التأريض في الوحدة. تجنب تمرير هذه الكابلات بموازاة خطوط طاقة محركات التردد المتغير أو موصلات التيار المتردد عالية التيار.

• التعامل مع كتلة التوصيل الطرفية: تسهّل كتلة التوصيل الطرفية الأوروبية القابلة للإزالة إجراء التوصيلات بسرعة، ولكن تأكد من إحكام ربط البراغي بعزم الربط المحدد (حوالي 0.5 نيوتن متر). ستظهر التوصيلات غير المحكمة في وحدة RTD على شكل أخطاء "اكتشاف انقطاع التوصيل" أو ارتفاعات متذبذبة في درجة الحرارة بسبب تقلب المقاومة.
