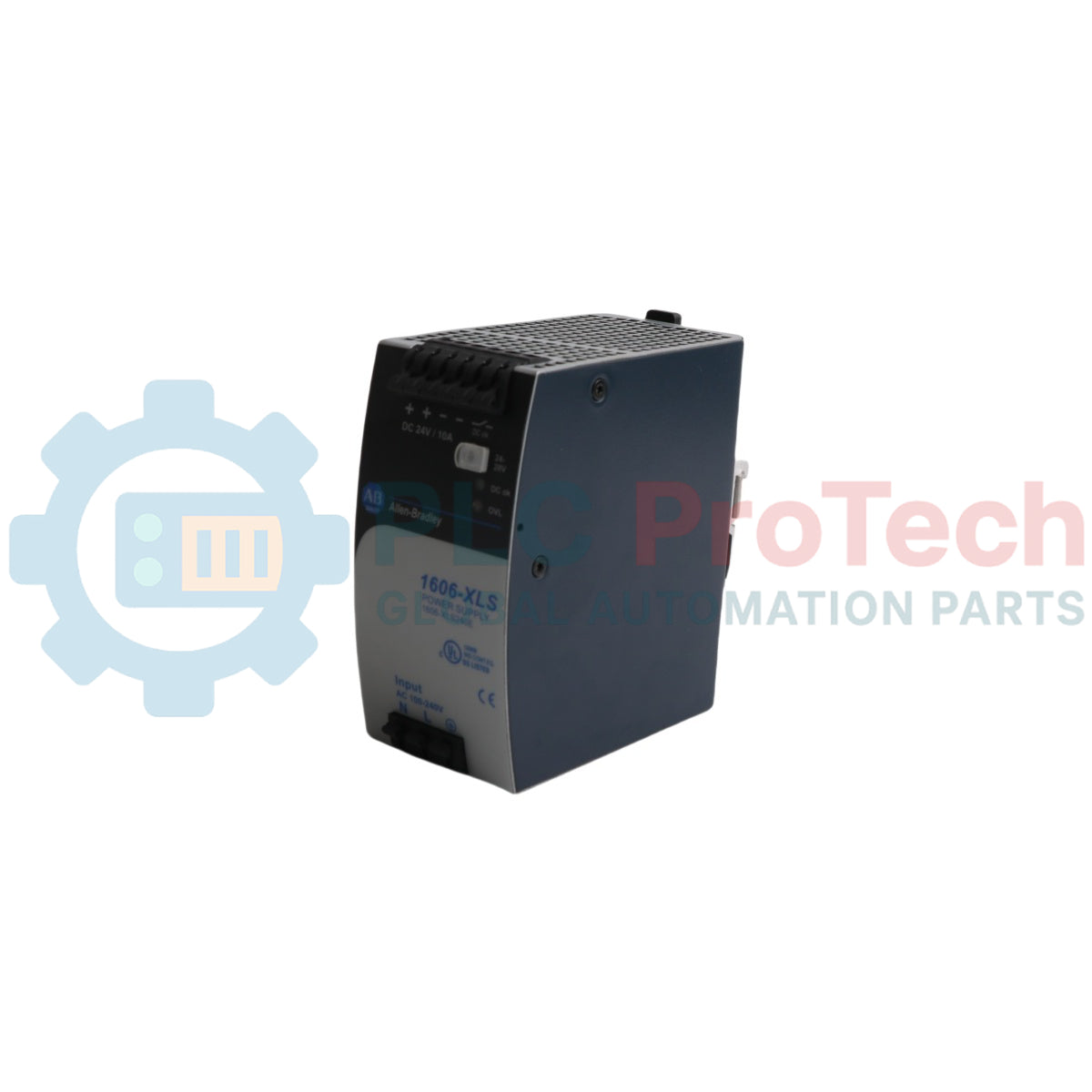

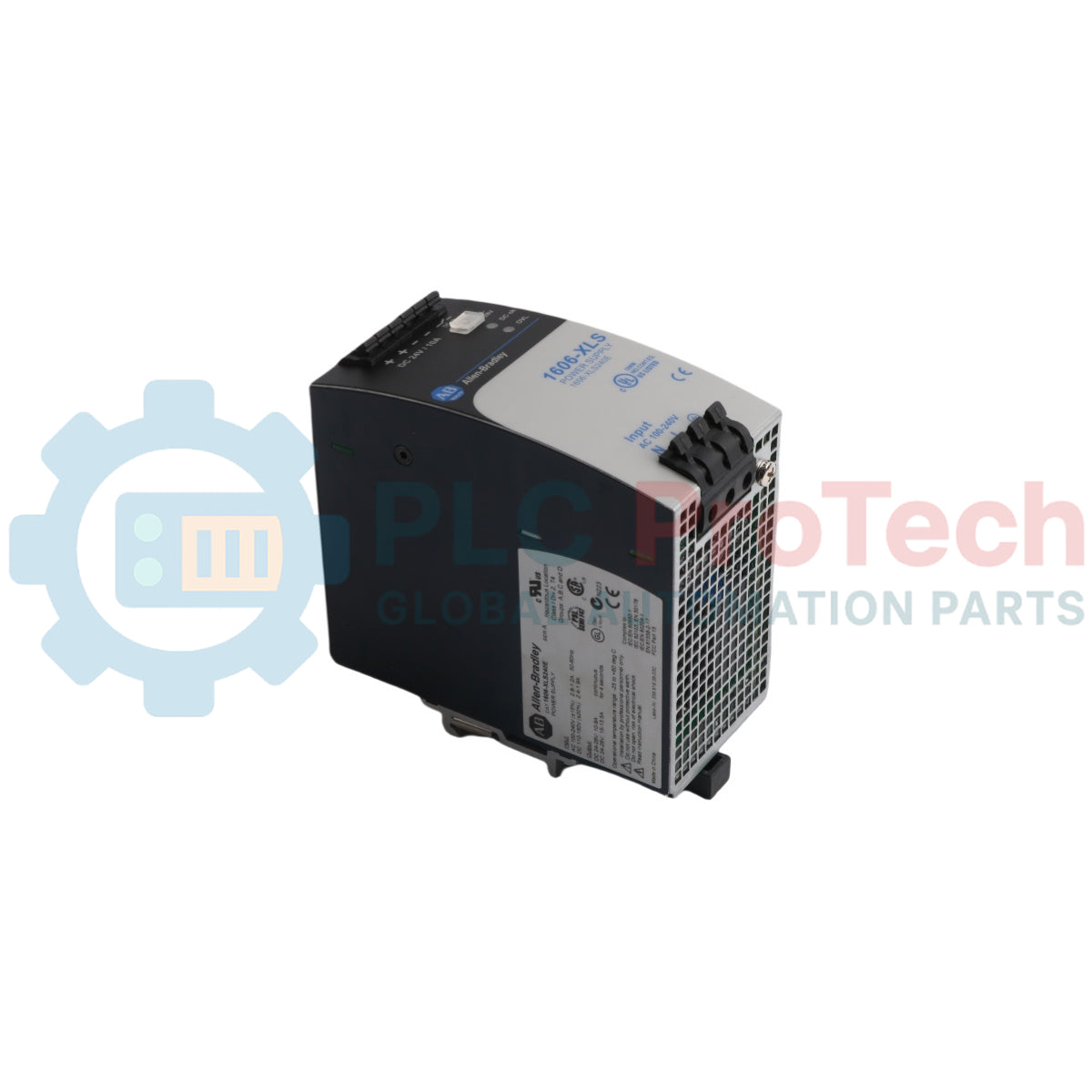

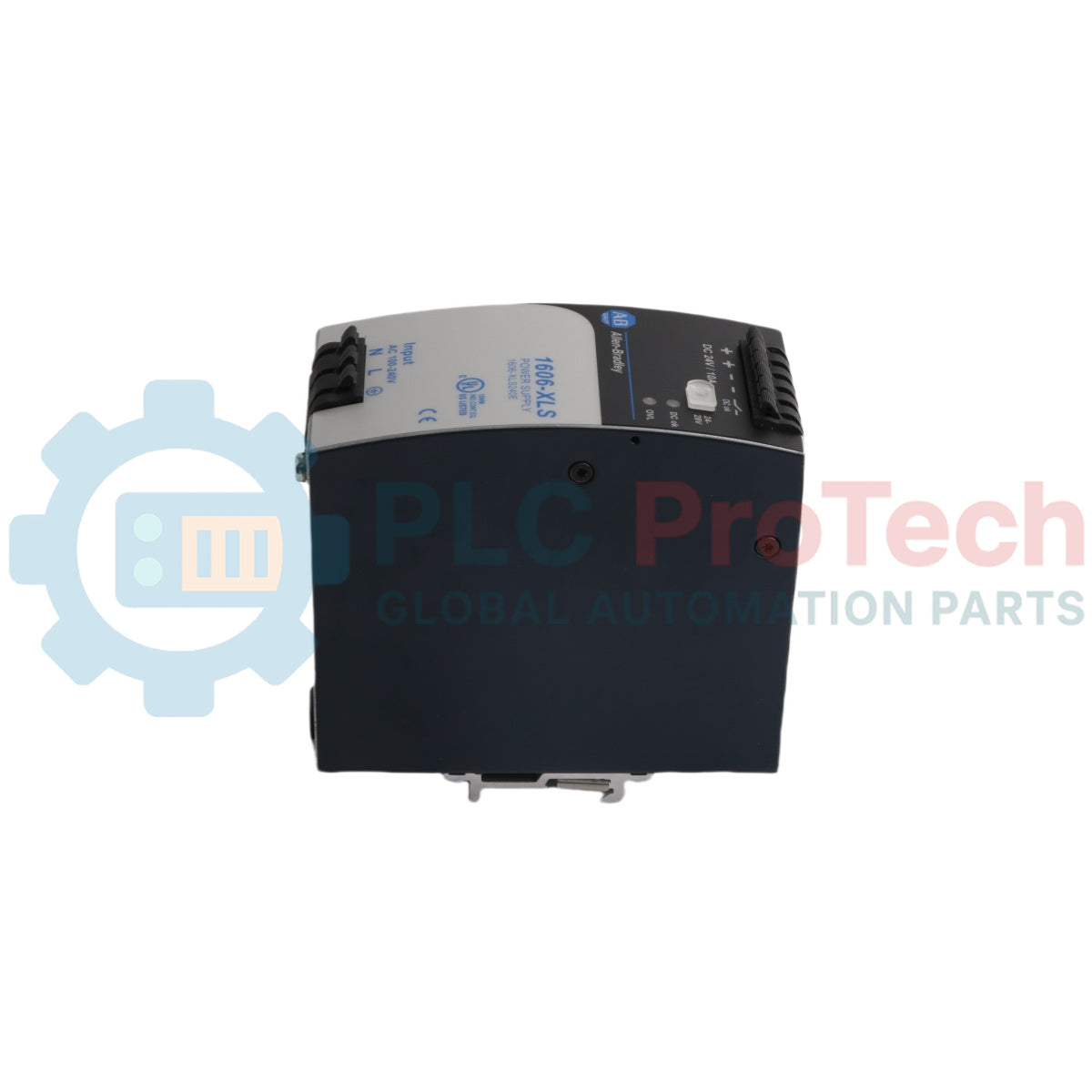

الشركة المصنعة: Allen-Bradley
رقم المنتج: Allen Bradley 1606-XLS240E
Country of origin:الولايات المتحدة,ألمانيا
نوع المنتج: وحدة إمداد بالطاقة XLS
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 900ج
Dimensions: 60 x 124 x 117 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
يعمل 1606-XLS240E (1606XLS240E) كمحطة تحويل طاقة عالية الكفاءة ضمن بنية أتمتة المصانع من Allen-Bradley، وقد صُمم بدقة وفق التسمية المصنعية مصدر طاقة XLS بقدرة 240 واط و24 فولت تيار مستمر 10. ويُستخدم هذا الجزء في صناعات ثقيلة تتطلب أداءً عاليًا، مثل معالجة البتروكيماويات وخطوط تجميع السيارات المؤتمتة وعمليات التعدين عالية السعة، حيث يثبت ناقل التحكم الحيوي بجهد 24 فولت تيار مستمر. وبفضل احتياطي الطاقة قصير الأجل المدمج بنسبة 150 بالمائة (PowerBoost)، يوفر ما يصل إلى 15 أمبير من تيار الذروة لمدة 4 ثوانٍ للتغلب على دورات تيار الإقلاع العالية للأحمال الحثية الثقيلة، مثل مكابح محركات التيار المستمر وملفات الموصلات الكبيرة. وتضمن قدرة الاستجابة السريعة هذه تشغيل وحدة التحكم دون انقطاع، وتمنع انخفاضات الجهد غير المنتظمة، وتقلل من فترات التوقف الحرجة للنظام.
تدمج البنية الطوبولوجية الأساسية لمصدر طاقة الأداء XLS هذا دائرة تقويم متزامن مع مرحلة تصحيح فعّال لمعامل القدرة (PFC) لتحقيق كفاءة تحويل اسمية تصل إلى 93.5 بالمائة. وتستوعب مصفوفة الإدخال العالمية المتقدمة الخاصة به مداخل خط تيار متردد أحادية الطور ووصلات مصادر تيار مستمر مستقرة، من دون الحاجة إلى جسور تبديل ميكانيكية. ولتعزيز وضوح التشخيص، تحتوي الوحدة على نقطة تلامس مرحل DC-OK جافة ومعزولة كهربائيًا، مقترنة بمؤشر حالة LED بارز على اللوحة الأمامية، ما يوفر تتبعًا فوريًا لصحة الوحدة عبر مداخل PLC المحلية. وتشمل حلقات الحماية المدمجة تثبيت الجهد الزائد المستمر عند الخرج، والحماية من قصر الدائرة المستمر، وآلية إيقاف حراري تلقائي تعزل المكونات الداخلية الحرجة عن أعطال الأحمال الشديدة في الموقع.
| المعيار المتري للمعلمة | البيانات الفنية المعتمدة |
| الطراز | 1606-XLS240E |
| العلامة التجارية | Allen-Bradley |
| السلسلة | مصادر طاقة الأداء Bulletin 1606 XLS |
| التسمية الرسمية | مصدر طاقة XLS بقدرة 240 واط و24 فولت تيار مستمر 10 |
| قدرة الخرج المستمرة | 240 واط |
| جهد الخرج الاسمي | 24 فولت تيار مستمر (معاير من المصنع عند 24.1 فولت تيار مستمر) |
| نطاق ضبط جهد الخرج | من 24 إلى 28 فولت تيار مستمر |
| تيار الخرج المقنن المستمر |
10.0 أمبير عند 24 فولت تيار مستمر 8.6 أمبير عند 28 فولت تيار مستمر |
| تيار الاحتياطي الأقصى لميزة PowerBoost | 15.0 أمبير عند 24 فولت تيار مستمر (مدة قصوى تصل إلى 4 ثوانٍ) |
| نطاق جهد الدخل (خط AC) | من 100 إلى 240 فولت تيار متردد اسميًا (حدود التشغيل: من 85 إلى 276 فولت تيار متردد، 50/60 هرتز) |
| نطاق جهد الدخل (وصلة DC) | من 110 إلى 150 فولت تيار مستمر اسميًا (حدود التشغيل: من 88 إلى 187 فولت تيار مستمر) |
| كفاءة التحويل (النموذجية) | 93.5 بالمئة عند دخل 230 فولت تيار متردد والحمل الكامل |
| فاقد الطاقة عند الحمل الكامل | 16.7 واط عند دخل 230 فولت تيار متردد |
| تموج وضوضاء الخرج (الحد الأقصى) | 30 مللي فولت من القمة إلى القمة (عرض نطاق محدود عند 20 ميجاهرتز) |
| زمن احتجاز التغذية الرئيسية | 46 مللي ثانية عند 120 فولت تيار متردد / 47 مللي ثانية عند 230 فولت تيار متردد |
| تصنيف حاجز العزل |
من الدخل إلى الخرج: 3000 فولت تيار متردد من الدخل إلى الأرض: 1500 فولت تيار متردد من الخرج إلى الأرض: 500 فولت تيار متردد |
| خرج مرحل التشخيص | تلامس DC-OK جاف (مصنّف عند 60 فولت تيار مستمر / 0.3 أمبير، و30 فولت تيار مستمر / 1 أمبير، و30 فولت تيار متردد / 0.5 أمبير) |
| تقنية توصيل الإنهاء | أطراف توصيل سريعة بمشبك نابضي (تصميم ميكانيكي مقاوم للاهتزازات دون الحاجة إلى أدوات) |
| حدود مساحة مقطع الموصل | من 0.5 إلى 4.0 مم² (من 20 إلى 10 AWG)، سلك مصمت أو مجدول |
| نطاق درجة حرارة التشغيل | من -25 إلى 70 درجة مئوية (من -13 إلى 158 درجة فهرنهايت)، مع خفض خطي للتيار فوق 60 درجة مئوية |
| تصنيف حماية الغلاف | IP20 |
| نوع آلية التثبيت | قفل تثبيت سريع للخدمة الشاقة على سكة DIN مقاس 35 مم |
| الأبعاد (W × H × D) | 60 × 124 × 117 مم (2.36 × 4.88 × 4.61 بوصة) |
| الوزن | 0.90 كجم (1.98 رطل) |
| المنشأ | ألمانيا |
ما السلوك الميداني المحدد الذي تستهدفه ميزة PowerBoost في مصدر الطاقة هذا؟
يتيح نظام PowerBoost لوحدة 1606-XLS240E توفير 15 أمبير بأمان بدلاً من تيارها الاسمي البالغ 10 أمبير لمدة 4 ثوانٍ كاملة. صُممت هذه الزيادة المؤقتة في التيار لتلبية متطلبات تيار الاندفاع الهائلة للعناصر الحثية، مثل بادئات تشغيل محركات التيار المستمر أو الملفات اللولبية الثقيلة، ومنع وحدة الطاقة من الفصل أو الدخول في دورة تحديد تيار وقائية عند تفعيل الحمل.
هل يمكن توصيل وحدتي 1606-XLS240E قياسيتين على التوازي مباشرةً لإنشاء خط تغذية متكرر بتكوين N+1؟
نعم، ولكن يجب منع حدوث عطل في أحد المخارج من إسقاط ناقل التحكم بالكامل. ولتحقيق تخطيط آمن ومتكرر بتكوين N+1، مرّر مخارج التيار المستمر الفردية لوحدتي الطاقة عبر وحدة عزل بالدايود خارجية، مثل سلسلة Bulletin 1606-XLSRED، قبل توصيلها بكتل التوزيع الرئيسية.
كيف تعمل مخرجات مرحل DC-OK أثناء حدوث عطل غير متوقع بسبب تيار زائد ميداني؟
تراقب شبكة DC-OK جهد الخرج الفعلي باستمرار. إذا أدى قصر دائرة نشط أو حمل زائد كبير إلى خفض جهد الخرج إلى أقل من 90 بالمائة من قيمته المعايرة (نحو 21.6 VDC)، تفتح نقطة تلامس المرحل الجافة فورًا وينطفئ مؤشر LED الأخضر في اللوحة الأمامية، مما يرسل إشارة تحذير نشطة إلى منطق PLC الإشرافي لديك.
خلوصات التبريد بالحمل الطبيعي: يعتمد الطراز 1606-XLS240E بالكامل على التبريد بالحمل الطبيعي للحفاظ على المكونات الداخلية ضمن حدود التشغيل الآمنة. يجب الحفاظ على مناطق خلوص دقيقة حول غلاف الوحدة: بحد أدنى 40 مم (1.57 بوصة) عند شبكة التهوية العلوية، و20 مم (0.79 بوصة) عند الشبكة السفلية، و5 مم (0.20 بوصة) على لوحَي الجانبين. سيؤدي تقييد مسار تدفق الهواء هذا إلى تراكم الحرارة داخل الوحدة وتقليل العمر التشغيلي للمكثفات الداخلية بشكل كبير.
إنهاء الأسلاك المقاوم للاهتزاز: يتميز مصدر الطاقة هذا بصفائف أطراف توصيل سريعة بمشابك زنبركية، تقاوم الارتخاء الميكانيكي في التطبيقات عالية الاهتزاز. عرِّ الأسلاك الميدانية بطول 10 مم (0.39 بوصة) بالضبط قبل إدخالها. استخدم موصلات نحاسية مصنفة لدرجة حرارة لا تقل عن 90 درجة مئوية، وبمقاسات أسلاك بين 0.5 و4.0 مم² (من 20 إلى 10 AWG). تأكد من توصيل طرف التأريض الوقائي (PE) بإحكام بلوحة الظهر في الهيكل لتمكين شبكات مرشح EMC المدمجة.
تنسيق حماية دوائر الفروع: لعزل شبكة المبنى عن أعطال المكونات الداخلية، ركّب قاطع دائرة خارجيًا مخصصًا قبل أطراف الإدخال. يجب تركيب قاطع دائرة مصغر خارجي (MCB) من النوع B أو النوع C بقدرة 10 A أو 16 A على خط التيار المتردد أحادي الطور الوارد، للتعامل مع ارتفاعات تيار الشحن الأولية عند التشغيل دون التسبب في فصل غير ضروري.
