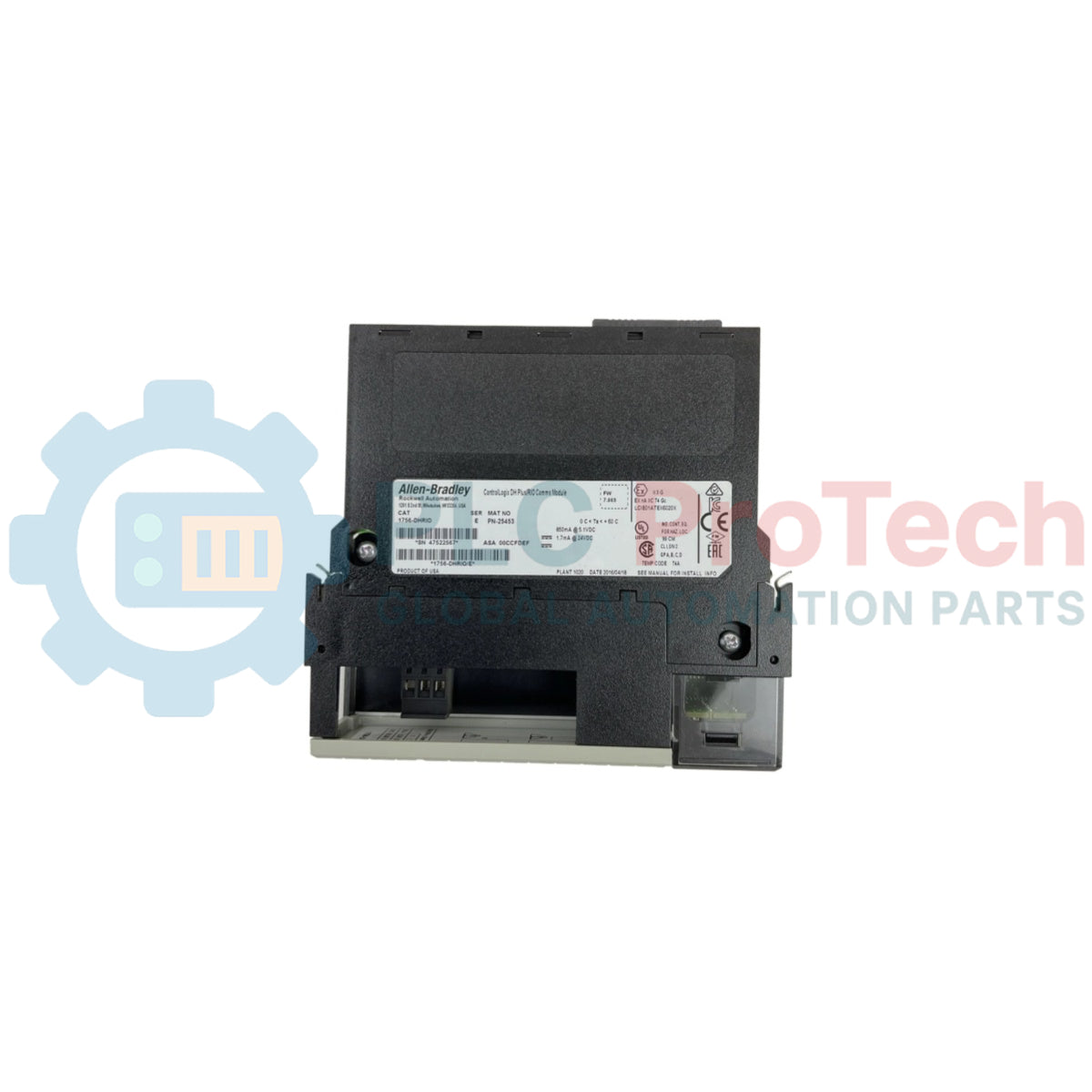

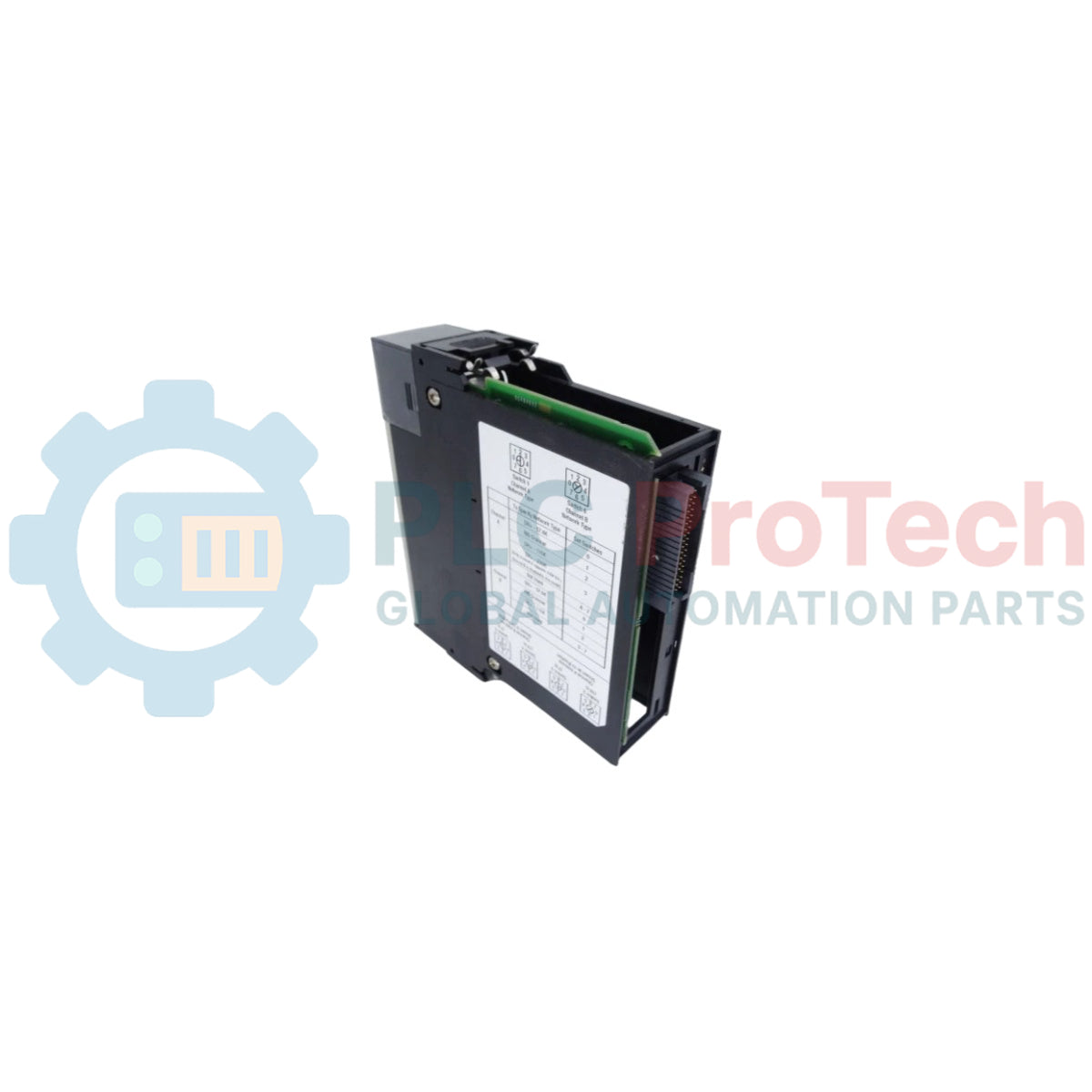

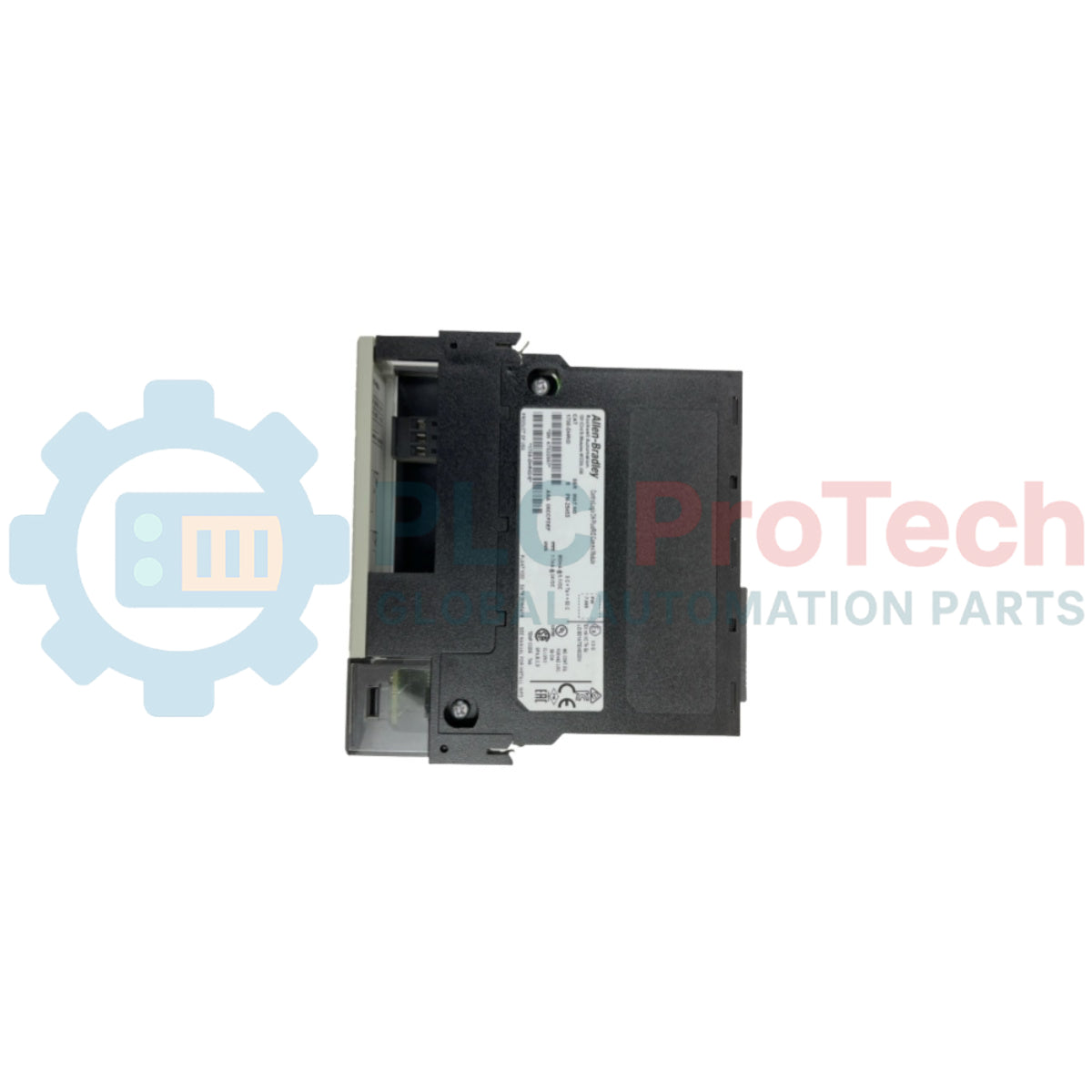

وحدة اتصالات Data Highway Plus/RIO من ControlLogix من Allen-Bradley، الطراز 1756-DHRIO

نظرة عامة على المنتج

الـ 1756-DHRIO تعمل كجسر اتصالات ثنائي القناة عالي التكامل ضمن بنية Allen-Bradley ControlLogix. صُممت خصيصًا لحماية الاستثمارات الرأسمالية في البنية التحتية القديمة للمصانع في صناعات مثل تكرير النفط، وتجميع السيارات المستمر، ومعالجة المياه البلدية، وتوفر هذه الوحدة ترجمة أصلية للطبقة المادية بين شبكات ControlLogix الحديثة والروابط الصناعية القديمة. من خلال تيسير ترحيل البيانات في الوقت الفعلي وتوجيه الواجهات دون التكاليف المرتفعة لإعادة توصيل الرفوف الموزعة الحالية، تقلل الوحدة بشكل كبير من مخاطر تشغيل المشروع وتتفادى توقف المنشأة الكارثي.

التهيئة الفنية

تتضمن أجهزة المعالجة الداخلية للوحدة 1756-DHRIO قناتي اتصال معزولتين (القناة A والقناة B) تعملان بشكل مستقل عن بعضهما البعض. يمكن تهيئة كل قناة عبر مفاتيح فعلية أو معلمات برمجية للعمل إما كواجهة شبكة ناقل البيانات العالي الإضافي (DH+) أو كماسح إدخال/إخراج بعيد عام (RIO).

• وضع ناقل البيانات العالي الإضافي (DH+): تعمل الوحدة كبوابة توجيه ذكية تتولى تدوير الرمز المميز، والمراسلة من نظير إلى نظير، ومشاركة البيانات العامة بين وحدات تحكم SLC 500 أو PLC-5 القديمة ومعالجات ControlLogix القياسية.
• وضع الإدخال/الإخراج البعيد العام (RIO): تنفذ الوحدة مهام فحص الشبكة عن بُعد، وتنقل حالات الإدخال/الإخراج المنفصلة، وتدير بيانات النقل الكتلي بما يصل إلى 64 كلمة لكل معاملة مع الأجهزة الموزعة القديمة، بما في ذلك هياكل 1771-ASB ومهايئات 1794 FLEX I/O ومحطات التشغيل PanelView.

يُغلّف محرك المعالجة أصلاً أوامر اتصال وحدات التحكم القديمة PCCC (أوامر اتصال وحدات التحكم القابلة للبرمجة) ضمن إطار عمل بروتوكول التحكم والمعلومات الحديث (CIP)، مما يتيح توجيه الرسائل الصريحة عبر عدة قفزات من خلال ما يصل إلى أربع شبكات اتصال مستقلة وثلاث طبقات منفصلة للهيكل.

المواصفات الفنية

الأسئلة الشائعة

ما الغرض من الشاشة الأبجدية الرقمية ذات الأحرف الأربعة الموجودة على اللوحة الأمامية لـ 1756-DHRIO؟

تعرض شاشة الحالة الأبجدية الرقمية المدمجة تشخيصات الشبكة وتقارير الأخطاء الفورية في الوقت الحقيقي مباشرة على هيكل الوحدة. أثناء التشغيل العادي، يتنقل بين أنواع شبكات القنوات المُهيّأة ومعدلات البت وعناوين عقد المحطات. إذا حدث خطأ في النظام أو الوسائط، فإنه يومض بتوقيعات أعطال دقيقة لمساعدة المهندسين في تحديد أعطال العقد المكررة أو انقطاعات التوصيل دون الحاجة إلى اتصال حاسوب نشط.

هل يمكن للقناة A العمل على DH+ بينما تمسح القناة B في الوقت نفسه شبكة Universal RIO؟

نعم. تتميز القناة A والقناة B بحدود عزل مادية وإلكترونية منفصلة. يمكنك تهيئة إحدى القناتين للتعامل مع رسائل الإشراف من نظير إلى نظير عبر شبكة حلقية تعتمد على رمز DH+، مع تعيين القناة الأخرى للعمل كماسح RIO نشط يتحكم في رفوف الإدخال/الإخراج الموزعة القديمة.

هل يلزم استخدام مقاومات إنهاء خارجية لمقابس شبكة 1756-DHRIO؟

نعم، يلزم إنهاء كهربائي مناسب عند كلا الطرفين الفعليين لكل خط شبكة DH+ أو Universal RIO لمنع أخطاء انعكاس الإشارة. اعتمادًا على الترتيب المحدد لأجهزة الشبكة وسرعة الاتصال، يجب توصيل مقاوم إنهاء بقيمة 82 أوم أو 150 أوم عبر خطوط البيانات عند العقد الطرفية الأبعد فعليًا.

إرشادات التشغيل والصيانة الميدانية

• بروتوكول حماية وتأريض خط الجذع: استخدم كابل زوجي مجدول محمي عالي الجودة من نوع 1770-CD (Belden 9463) لجميع توصيلات الشبكة. يجب تمرير سلك تصريف الغلاف النحاسي المتصل عبر جميع مقابس الأطراف الوسيطة على طول التوصيل المتسلسل، وربطه بمحطة تأريض مطلقة لأرض المصنع عند طرف واحد فقط من مقطع الشبكة. سيؤدي تأريض الغلاف الواقي في نقاط متعددة إلى إنشاء حلقات تأريض تشوّه حزم البيانات، مما ينتج عنه رموز أخطاء CRC غير صحيحة.
• عنونة العقد وتكوين الشبكة: اضبط مفاتيح عناوين العقد الفعلية ومحدّدات نوع القناة على اللوحة الجانبية للوحدة قبل إدخالها في ناقل التوصيل الخلفي لـ ControlLogix. تأكد من برمجة جميع الأجهزة المتصلة بقناة فردية على معدلات بت متطابقة (57.6k أو 115.2k أو 230.4k بت/ثانية). ستؤدي عناوين الرفوف المتداخلة أو قيم عدم تطابق العقد إلى تعطيل دورات استطلاع البيانات عبر الشبكة.
• قيود السلامة الخاصة بالإدخال أثناء التشغيل (RIUP): إن أجهزة 1756-DHRIO معتمدة بالكامل للإزالة والإدخال أثناء التشغيل (RIUP) ضمن هيكل ControlLogix نشط. ومع ذلك، إذا كانت لوحة التحكم مركّبة في منطقة مصنّفة خطرة (الفئة I، القسم 2، أجواء قابلة للانفجار)، فيجب عزل طاقة الخط بالكامل أو التأكد من أن المنطقة غير خطرة قبل إخراج الوحدة أو فصل مقابس كتلة أطراف الشبكة، لمنع حدوث قوس كهربائي.
