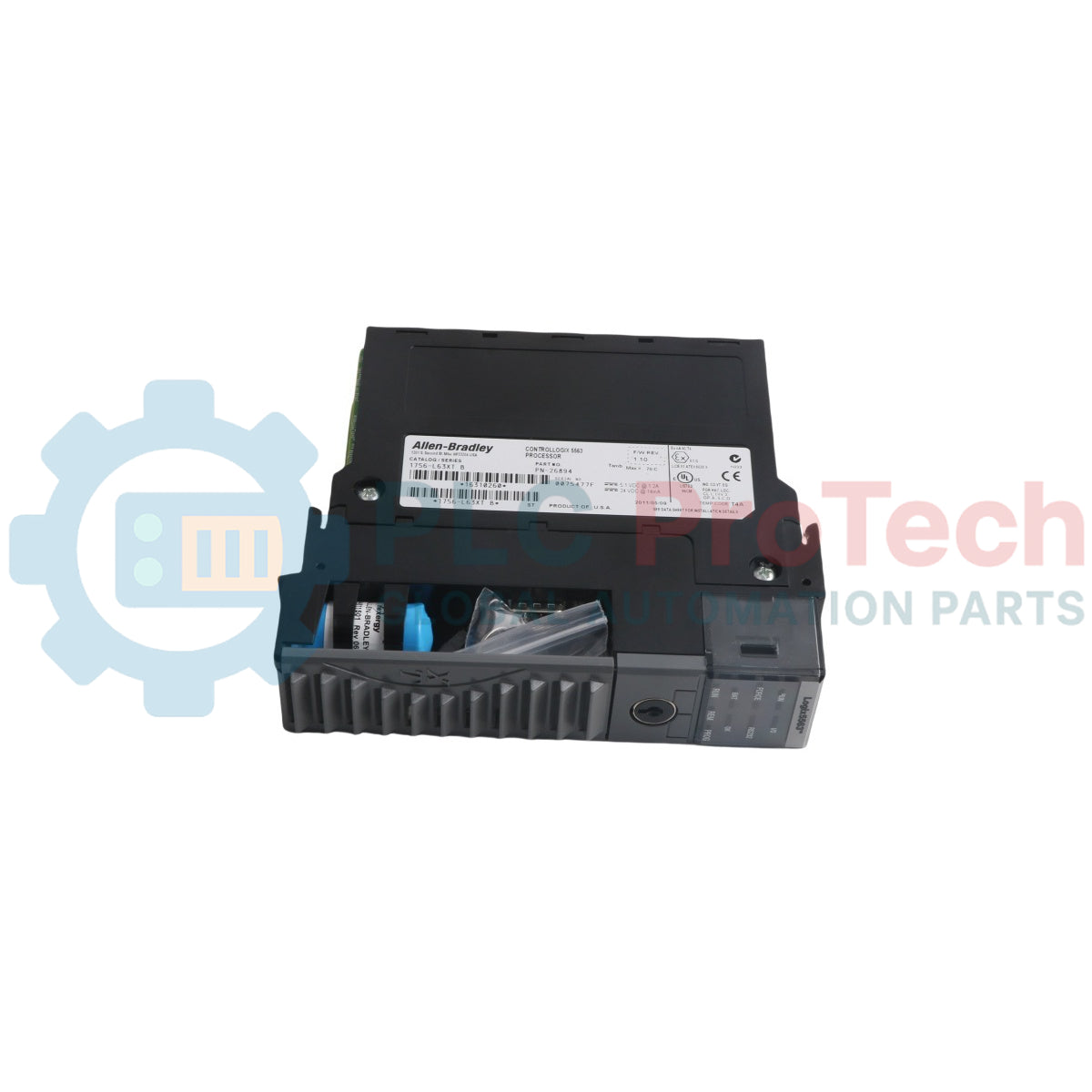

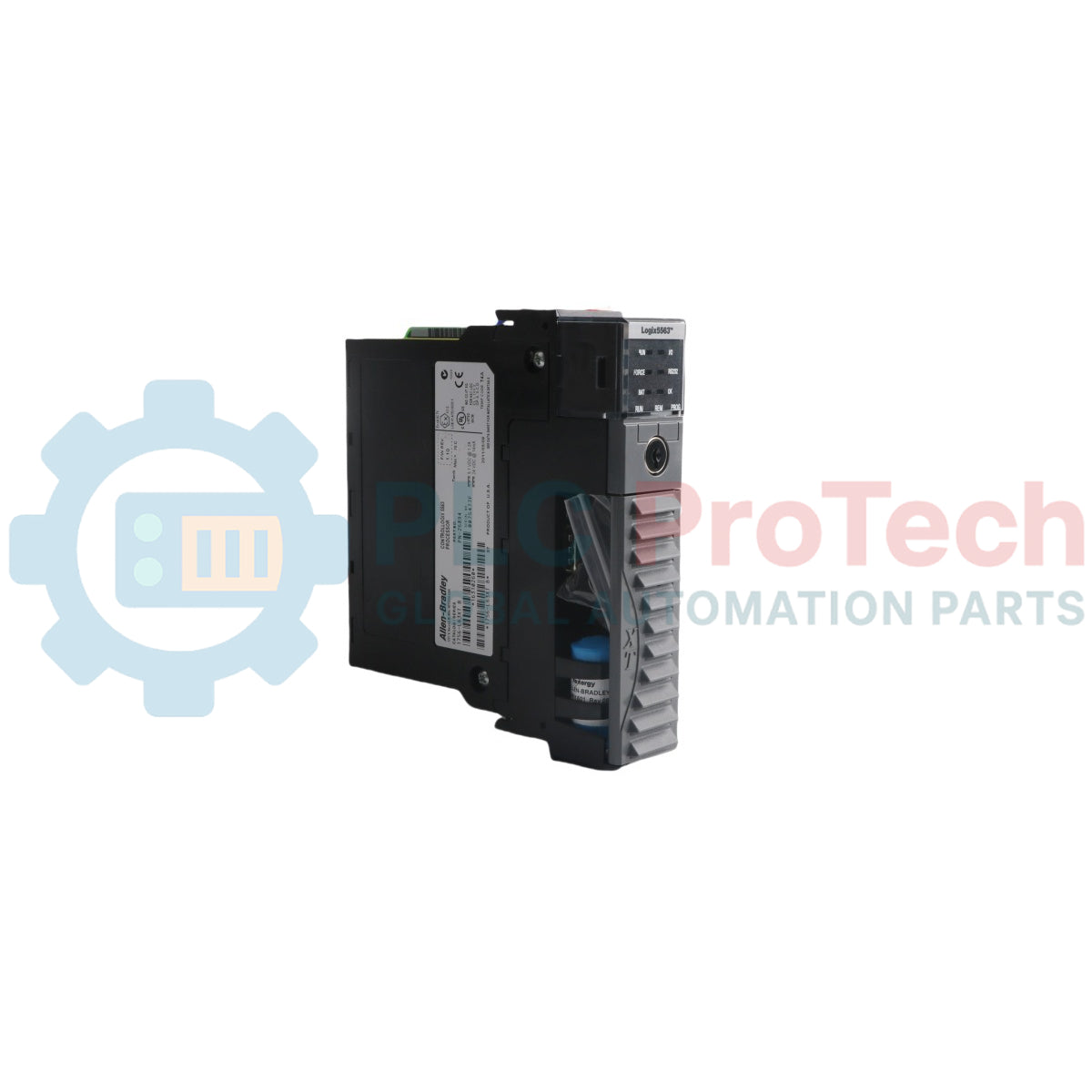

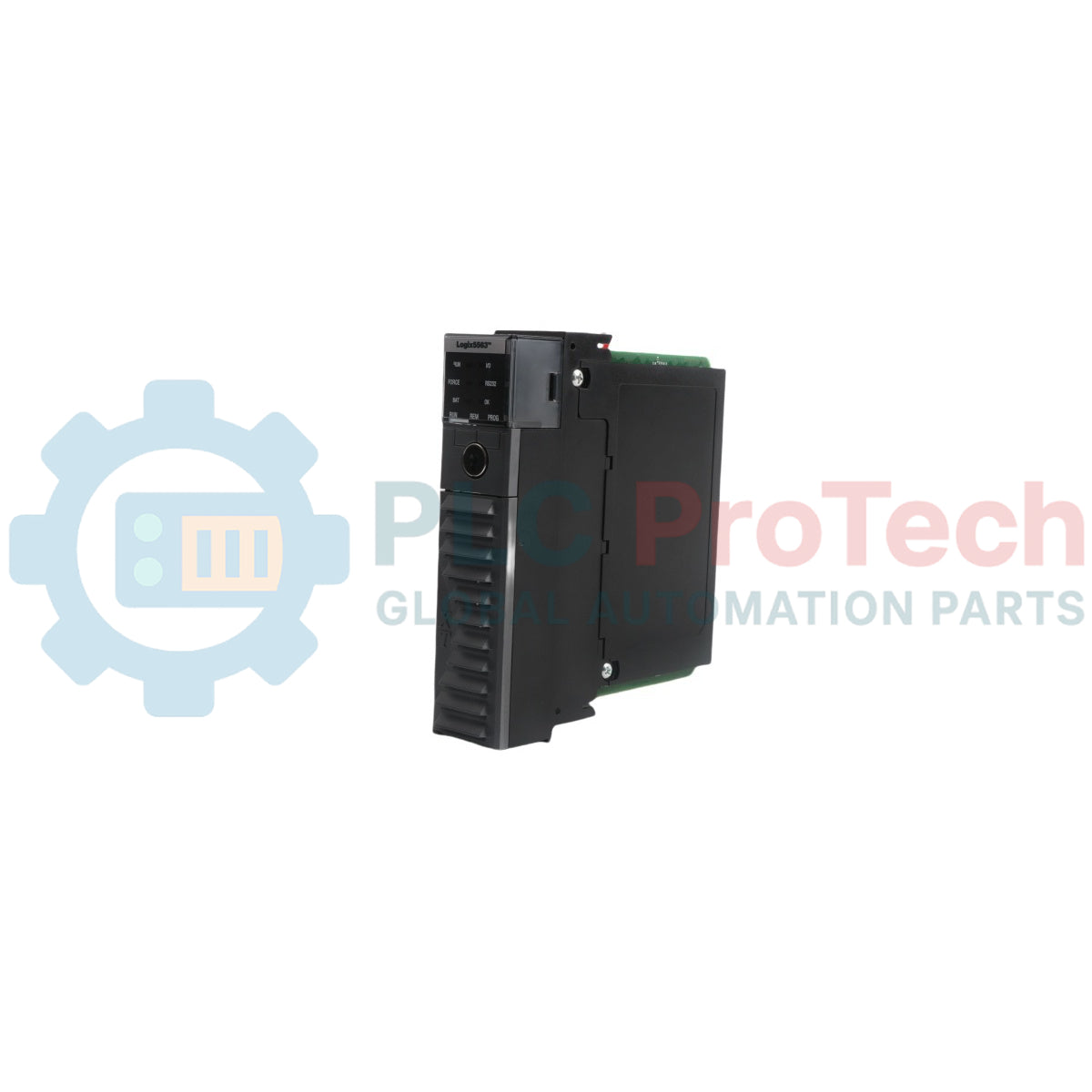

Allen-Bradley 1756-L63XT وحدة معالج ControlLogix للبيئات القاسية

الوصف الوظيفي

إن 1756-L63XT (1756-L63XT) هو جهاز تحكم ControlLogix متين صُمم خصيصًا للعمل في أجواء ذات درجات حرارة شديدة واهتزازات مرتفعة. ويعمل هذا الجهاز في بيئات الحقول القاسية للعمليات المستمرة، بما في ذلك حقول استخراج النفط والغاز، ومحطات الطاقة الفرعية القائمة في الصحراء، ومواقع التعدين السطحي الثقيلة. وتوفر وحدة المعالجة عالية الأداء هذه تحكمًا آليًا موثوقًا دون تنازلات في الحالات التي تفشل فيها أجهزة PLC القياسية. وبفضل ذاكرة تنفيذ للمستخدم بسعة 8 ميغابايت وذاكرة مخصصة لتخزين وحدات الإدخال/الإخراج بسعة 478 كيلوبايت، يطبّق 1756-L63XT طلاءً مطابقًا محسّنًا لعزل الإلكترونيات الداخلية عن رطوبة الجو والملوثات الكيميائية المحمولة جوًا. ويؤدي نشر وحدة التحكم هذه للبيئات القاسية إلى منع تلف البيانات الحيوية، وتحمل الدورات الحرارية الشديدة دون تدهور دقة الساعة، وتوفير منصة تكرار سلسة دون انقطاع على طبقات ControlNet، بما يقلل من حالات توقف المنشآت الكارثية ويحسّن وقت تشغيل الأنظمة عن بُعد.

البنية التحتية للأجهزة وإمكانات الشبكة

يركّز الإطار المعماري الأساسي للمعالج 1756-L63XT على التكامل الواسع للشبكات، وتنفيذ المنطق متعدد المهام، والعزل المادي الصارم.

• ملف تنفيذ المهام: يدعم ما يصل إلى 32 مهمة مستقلة لوحدة التحكم، مع إتاحة حد أقصى يبلغ 100 برنامج صناعي لكل مجموعة مهام منفردة. ويتعامل هذا التكوين مع مشغلات الأحداث غير المتزامنة المعقدة إلى جانب إجراءات الحلقات الحساسة للوقت.

• تكامل واسع للواجهات: تتصل بسلاسة عبر الشبكات الصناعية باستخدام محولات أصلية مُثبتة على الرف، بما في ذلك EtherNet/IP وControlNet وDeviceNet وRemote I/O وSynchLink وData Highway Plus (DH+).

• واجهة تسلسلية مدمجة من نقطة إلى نقطة: تتضمن مسار اتصال تسلسليًا واحد المنفذ RS-232 ينفّذ قنوات DF1 أحادية الاتجاه/ثنائية الاتجاه، ومعلمات مودم راديو DF1، وتدفقات نصية ASCII رئيسية، وترجمة بروتوكول Modbus عبر منطق وحدة تحكم محلية.

• بنية النظام المتكررة: تدمج محركات التكرار للتحميل المتبادل التي تدعم تتبع الشريك المتزامن عبر ارتباط شبكة ControlNet واحد، مما يضمن انتقالًا سلسًا من المعالج الرئيسي إلى المعالج الاحتياطي دون فقدان بيانات متغيرات حالة العملية.

مصفوفة الأداء الفني

الأسئلة الشائعة حول التطبيقات والهندسة الميدانية

لماذا ينخفض تصنيف درجة الحرارة المحيطة عند استخدام أنواع محددة من الهياكل؟

يُصنَّف 1756-L63XT بشكل مستقل للعمل في هواء محيط تصل حرارته إلى 70 درجة مئوية. ومع ذلك، عند تركيبه داخل هيكل 1756-A7LXT للبيئات القاسية، يحد القيد الحراري للنظام مجموعة التجميع إلى نطاق من -25 إلى 60 درجة مئوية. وعلى العكس، عند دمجه ضمن تخطيط توزيع ميداني مزدوج من FLEX I/O-XT، ينخفض الحد الحراري الأدنى بأمان إلى -20 درجة مئوية، بينما يصل الحد الأعلى إلى 70 درجة مئوية.

ما بطاقات الذاكرة غير المتطايرة المحددة التي يمكن استخدامها للنسخ الاحتياطي غير القابل للمحو؟

تقتصر الوحدة بشكل صارم على بطاقات CompactFlash الصناعية من الدرجة التجارية. وهي تدعم إما طراز البطاقة بسعة 64 ميغابايت 1784-CF64 أو طراز البطاقة عالي السعة بسعة 128 ميغابايت 1784-CF128. ويُمنع استخدام بطاقات الفلاش التجارية القياسية المتاحة دون وصفة، غير التابعة لشركة Rockwell.

كيف تحافظ الوحدة على سلامة البيانات عند الفقدان الكامل لطاقة اللوحة الخلفية للهيكل؟

يستخدم 1756-L63XT وحدة تخزين طاقة مدمجة أو حزمة بطارية ليثيوم صناعية قابلة للاستبدال. يزوّد مصدر الطاقة الاحتياطي هذا كتلة SRAM بتيارات شحن منخفضة مستمرة، مما يحافظ على جداول المتغيرات النشطة وساعات الوقت الداخلية وعلامات حالة النظام إلى أن تستعيد جهود خطوط النظام عافيتها.

إرشادات التكليف الميداني والسلامة الصارمة

• الخلوصات الحرارية للهيكل وتدفق الهواء: عند تركيب 1756-L63XT في حاوية NEMA محكمة الإغلاق للبيئات القاسية، تأكد من توفير مسافة رأسية مناسبة أعلى وأسفل هيكل 1756-A4LXT أو 1756-A5XT أو 1756-A7XT. حافظ على خلوص هوائي غير معاق لا يقل عن 50.8 مم (2.0 بوصة) حول الغلاف الخارجي للحاوية لضمان التبريد بالحمل الطبيعي السلبي عبر اللوحة الأمامية للمعالج عند ذروة درجات حرارة التشغيل المحيطة.

• بروتوكولات الحماية من التفريغ الكهروستاتيكي: تتعرض رقائق المعالجة المدمجة والشبكات الإلكترونية المركبة سطحيًا بدرجة كبيرة لأقواس التفريغ الكهروستاتيكي المفاجئة. يجب على مهندسي الصيانة ارتداء سوار معصم مؤرض للتفريغ الكهروستاتيكي وموصول مباشرة بإطار الهيكل المعدني قبل إخراج وحدة التحكم من فتحة الهيكل أو التعامل مع واجهة زر الإيقاف/إعادة الضبط الأمامي.

• تدريع المنفذ التسلسلي وكبت الضوضاء: يجب أن تستخدم جميع الوصلات التسلسلية المخصصة RS-232 التي تستفيد من القناة المدمجة كابلات مخصصة مُدَرَّعة. صِل ضفيرة التدريع الكلية للكابل بغطاء D-shell المعدني في طرف وحدة التحكم. لا تمرر الخطوط التسلسلية بالقرب من كابلات قيادة المحركات ذات التيار العالي أو خطوط القدرة الحثية، لتجنب تداخل الإشارة في شبكات ASCII أو DF1.

• تركيب الوحدة ميكانيكيًا وعزم الربط: حاذِ الحافتين العلوية والسفلية لبطاقة الدائرة مع مساري التوجيه البلاستيكيين المحددين في الهيكل. ادفع الوحدة بسلاسة إلى الخلف حتى تستقر الموصلات الخلفية بإحكام في ناقل اللوحة الخلفية النشط. أحكم ربط براغي التثبيت العلوية والسفلية بعزم قدره 0.6 نيوتن متر (5.3 بوصة-رطل) لتجنب فقدان التلامس عند التعرض لاهتزازات أرضية عالية تصل إلى 2 g.
