الشركة المصنعة: Allen-Bradley
رقم المنتج: 80190-220-01-R
Country of origin:الولايات المتحدة
نوع المنتج: لوحة السائق
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 80ج
Dimensions: 20.7 سم × 5 سم × 2.5 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

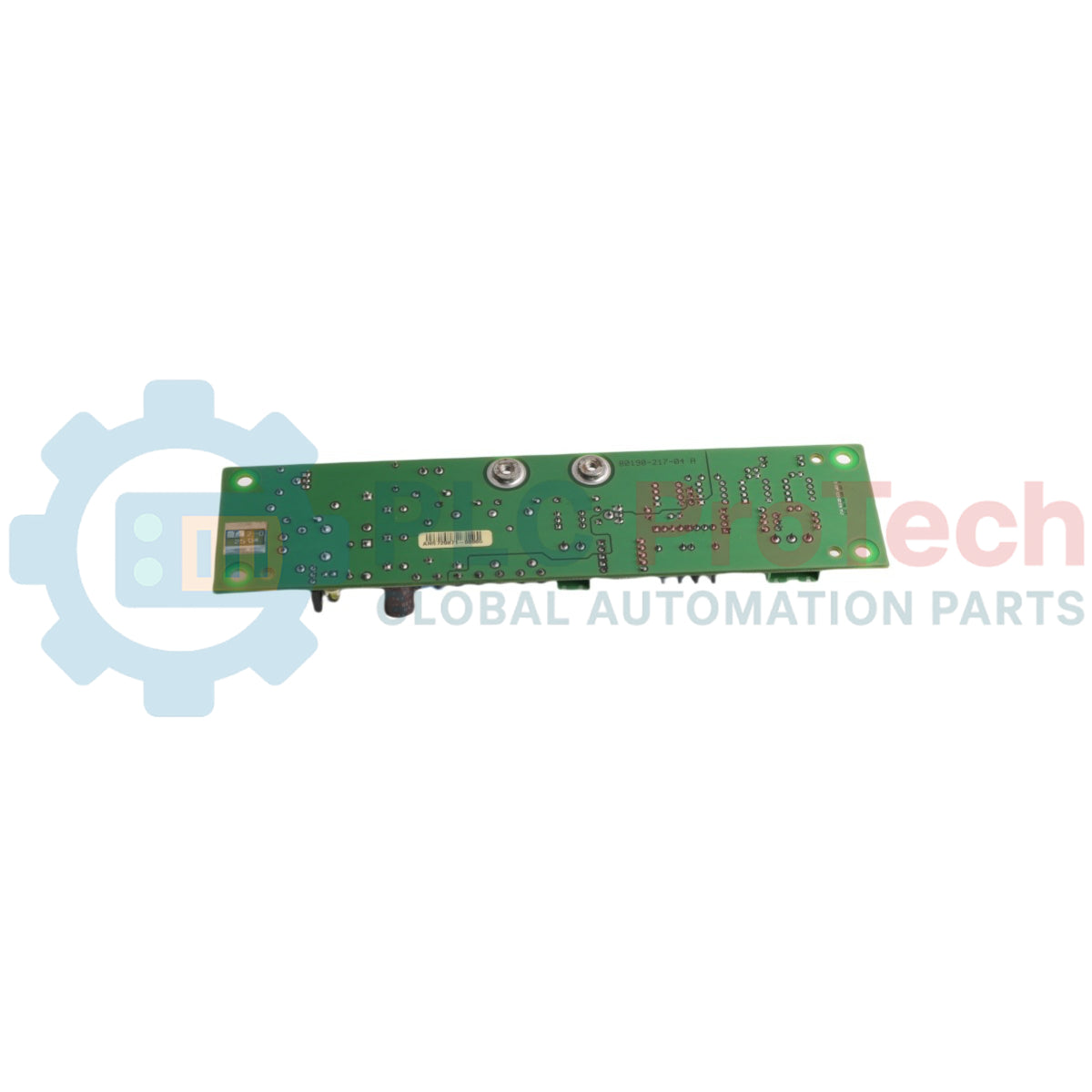

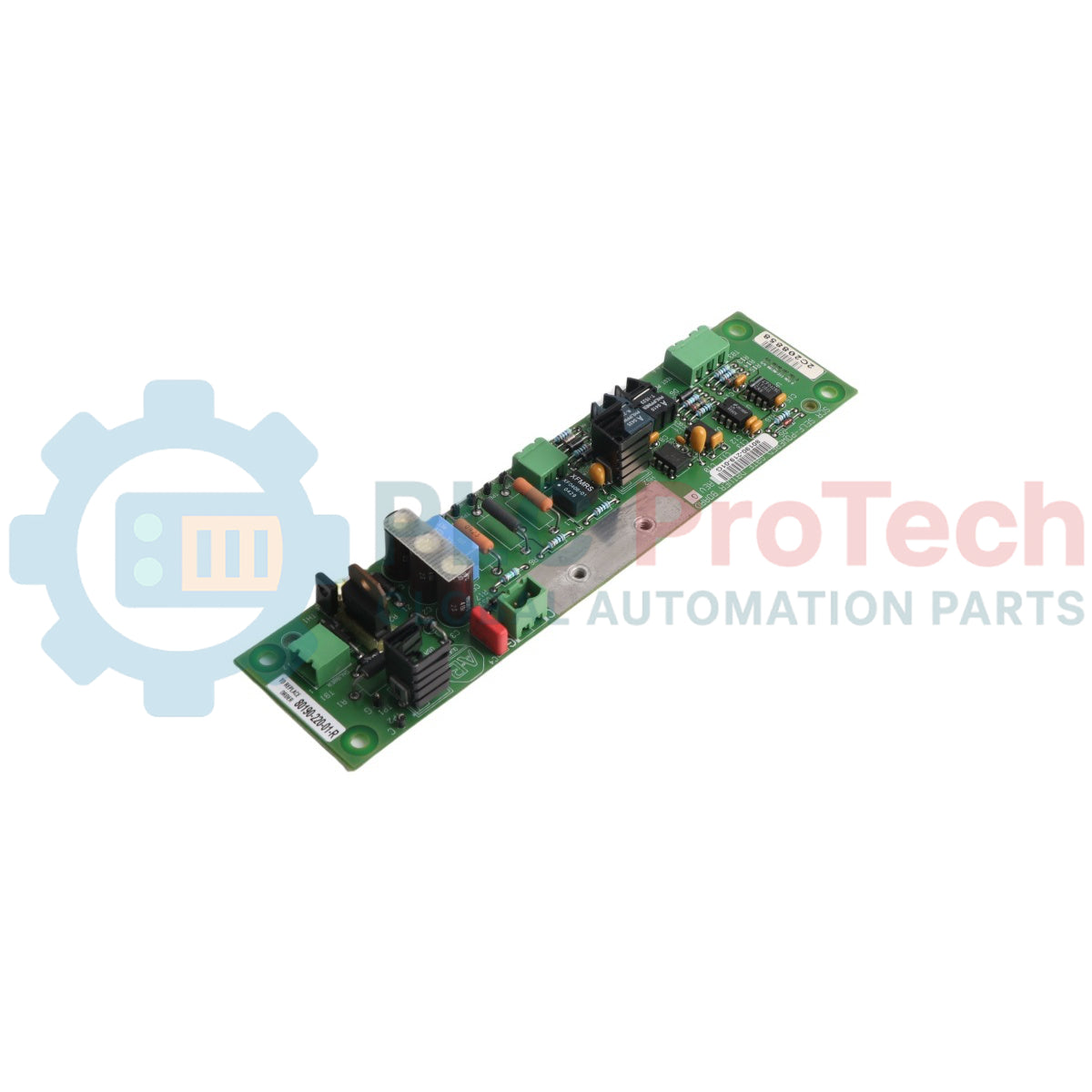

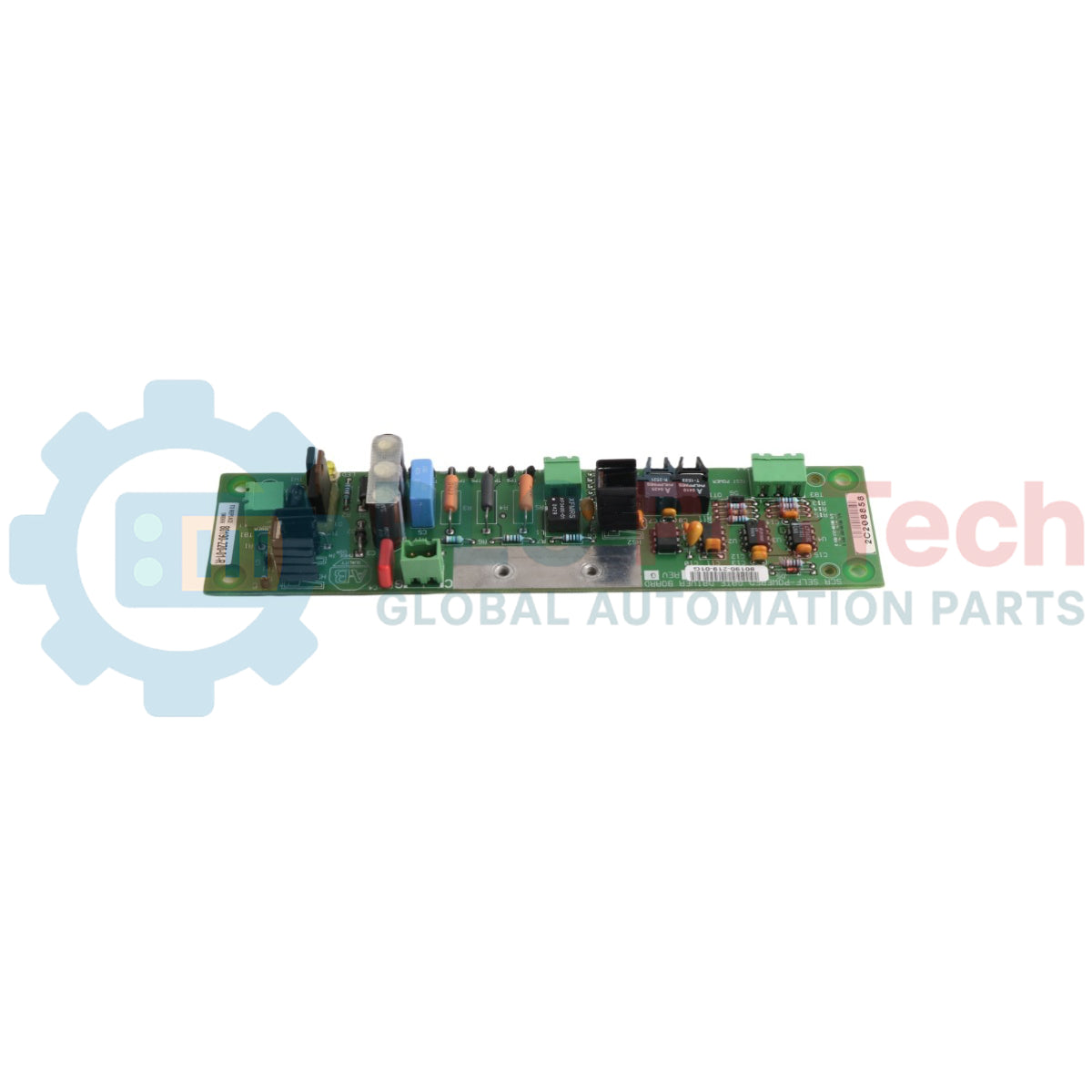

تعمل لوحة الدائرة المطبوعة 80190-220-01-R (8019022001R) كسائق بوابة ذات موثوقية عالية ومزودة بالطاقة الذاتية، مصممة خصيصًا لأنظمة التحكم في المحركات الصناعية الكبيرة من Allen-Bradley، بما في ذلك محركات PowerFlex ذات الجهد المتوسط. تم تصميمها للاستخدام في بيئات صناعية متطلبة مثل مطاحن طحن المعادن، ومحطات ضخ خطوط أنابيب النفط، ومراوح السحب المستحثة في محطات الطاقة الحرارية. تقوم هذه اللوحة بتنظيم نبضات الإشعال لمقومات السيليكون ذات التحكم (SCR) عالية القدرة. من خلال دمج شبكة تنظيم فرعية ذاتية الطاقة مباشرة من جهد الأنود-الكاثود، تعمل بشكل مستقل عن مصادر الطاقة المساعدة ذات الجهد المنخفض الخارجية. تضمن هذه البنية التحكم الفوري في التبديل واحتواء الأعطال أثناء انخفاضات الجهد، مما يمنع حدوث أعطال جسيمة في الجسر ويقلل بشكل كبير من توقف الإنتاج غير المخطط له.
يرتكز التصميم الداخلي لمجموعة سائق البوابة هذه على شبكة قيادة محول نبضي معزول توفر نبضات بوابة حادة وعالية التيار لضمان خصائص تشغيل متزامنة عبر مجموعات SCR المتصلة بالتوازي أو التسلسل. تحتوي اللوحة على دائرة حصاد طاقة ذاتية تستمد الطاقة التشغيلية من جهاز التخميد أو أطراف الثايرستور، مما يلغي ضعف دوائر الطاقة المساعدة. تتعامل قنوات الألياف البصرية أو القنوات الجلفانية عالية العزل مع إشارات التحكم الداخلة لمنع التداخل الكهرومغناطيسي عالي التردد الناتج عن التحولات الكهربائية. تراقب مكونات التشخيص حالة جهد الأنود-الكاثود، وتوفر تغذية راجعة فورية عن صحة توصيل الثايرستور، وتقوم على الفور بكبح نبضات البوابة إذا نشأت حالة عطل في التشبع أو زيادة التيار في جسر أشباه الموصلات.
| الخاصية | البيانات الهندسية |
| النموذج | 80190-220-01-R |
| العلامة التجارية | Allen-Bradley |
| نوع المكون | لوحة دائرة مطبوعة لسائق بوابة SCR ذاتية الطاقة |
| منصة التطبيق | محركات PowerFlex ذات الجهد المتوسط / مقومات صناعية ثقيلة |
| توافق أشباه الموصلات للطاقة | ثايرستور عالي القدرة / مجموعات مقوم السيليكون ذات التحكم (SCR) |
| تكوين الطاقة | تصميم ذاتي الطاقة (مستمد من جهد أشباه الموصلات الرئيسي) |
| بناء قناة العزل | حاجز عزل محول نبضي عالي dv/dt |
| واجهة نقل الإشارة | توصيل جلفاني أو بصري منخفض الكمون للتغذية الراجعة |
| حماية من الدائرة القصيرة | كبح نبضات تلقائي عند اكتشاف فقدان التشبع |
| درجة حرارة التشغيل | 0 إلى 65 درجة مئوية (32 إلى 149 درجة فهرنهايت) |
| نطاق درجة حرارة التخزين | -40 إلى 85 درجة مئوية (-40 إلى 185 درجة فهرنهايت) |
| حدود الرطوبة النسبية | 5 إلى 95 بالمئة بدون تكاثف |
| الوزن | 0.08 كجم (0.18 رطل) |
| الأبعاد | تصميم متوافق مع تركيب مباشر على الحافلة |
| بلد الصنع | الولايات المتحدة الأمريكية |
ماذا يعني تصنيف "ذاتي الطاقة" لتشغيل لوحة 80190-220-01-R؟
لا تتطلب اللوحة خط طاقة مساعد خارجي بجهد 24 فولت تيار مستمر أو 110 فولت تيار متردد لتشغيل بوابة SCR. فهي تلتقط الطاقة التشغيلية مباشرة من أطراف دائرة الطاقة النشطة لوحدة SCR التي تتحكم بها، مما يبسط توصيلات الخزانة ويقضي على أوضاع فشل نقطة الطاقة المساعدة المفردة.
كيف تحمي هذه اللوحة سائق البوابة إذا فشل SCR في التبديل؟
تقوم اللوحة بتقييم مستمر لانخفاض الجهد عبر أشباه الموصلات خلال دورة التوصيل المخططة. إذا فشل SCR في الاستجابة أو أظهر حالة جهد زائد أثناء التوصيل، تنشط منطق التشخيص إيقافًا فوريًا لنبضات البوابة التالية لمنع تلف متسلسل لجسر المقوم المتبقي.
هل يمكن استخدام 80190-220-01-R في تحديثات محركات Allen-Bradley ذات الجهد المتوسط القديمة؟
نعم. تتوافق هذه اللوحة مع أنماط التركيب الفيزيائية والكهربائية القياسية المستخدمة عبر أجيال مختلفة من هياكل التحكم في SCR عالية القدرة من Allen-Bradley. يرجى التحقق من دليل تعليمات المحرك أو مخطط الهندسة الخاص بك لتأكيد توافق قابس البوابة.
تجنب التفريغ الكهربائي الساكن: تحتوي مجموعات سائق البوابة على منطق تتبع CMOS حساس للغاية. يجب على الأفراد ارتداء سوار تأريض معاير أثناء فك التغليف والتركيب. لا تلمس دبابيس الأطراف أو مسارات الدائرة بأيدي عارية.
توجيه وسلامة أسلاك البوابة: قم بتوجيه كابلات الزوج الملتوي للبوابة-الكاثود مباشرة من أطراف إخراج اللوحة إلى مقابس بوابة SCR عبر أقصر مسار مادي ممكن. حافظ على فصل هذه الأسلاك عن قضبان الحافلة ذات التيار العالي لتجنب التقاط الضوضاء الحثية التي قد تسبب تشغيلًا خاطئًا أو طفيليًا لـ SCR.
عزوم توصيل قضبان الحافلة: عند تثبيت اللوحة على وصلات حافلة الأطراف ذاتية الطاقة، طبق العزم بدقة كما هو محدد في مواصفات تجميع هيكل السائق. الاتصالات الفضفاضة تسبب مقاومة عالية، مما يؤدي إلى حصاد طاقة غير كافٍ وتوليد نبضات بوابة غير مستقرة، في حين أن الشد الزائد قد يكسر المكثفات السيراميكية متعددة الطبقات على ركيزة اللوحة.
