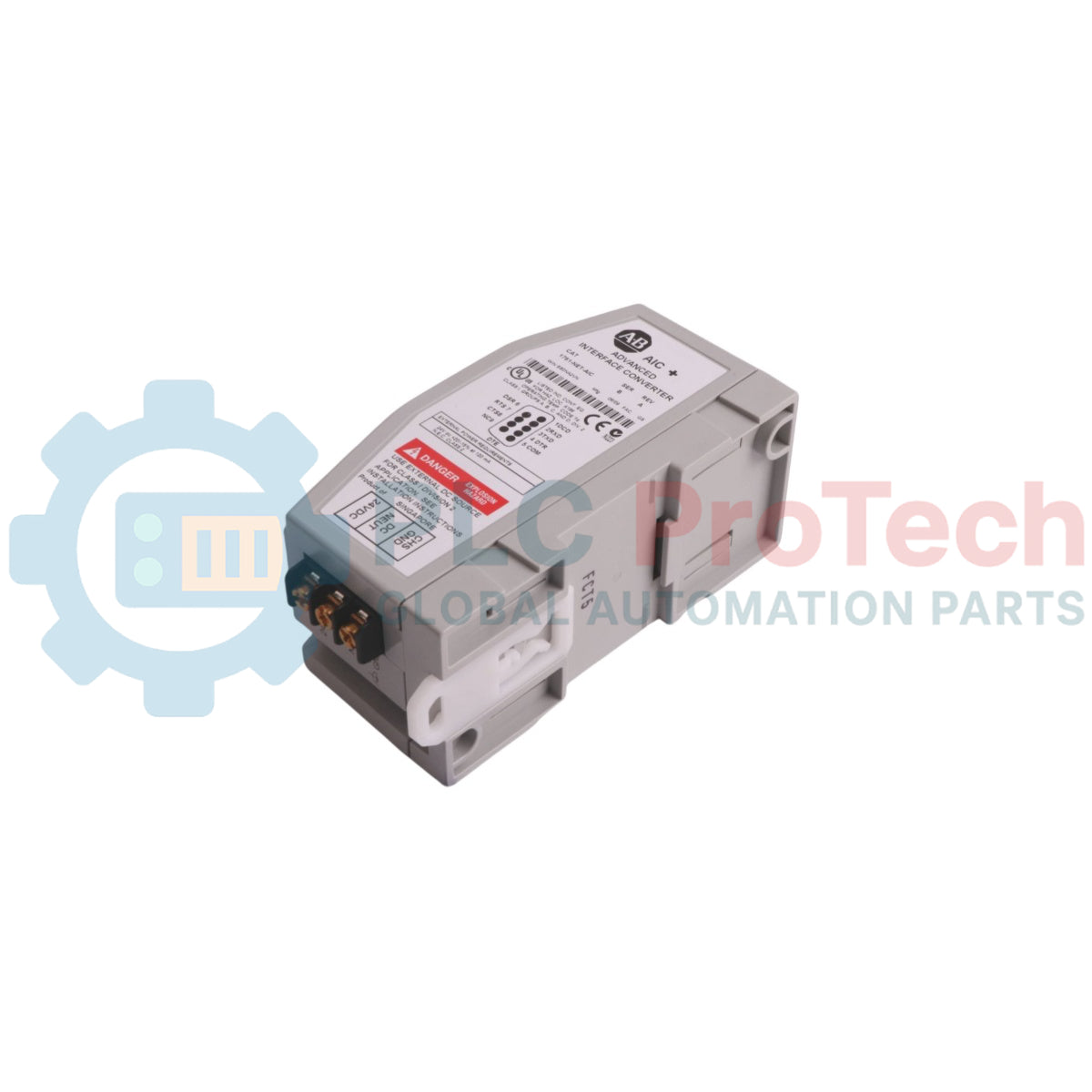

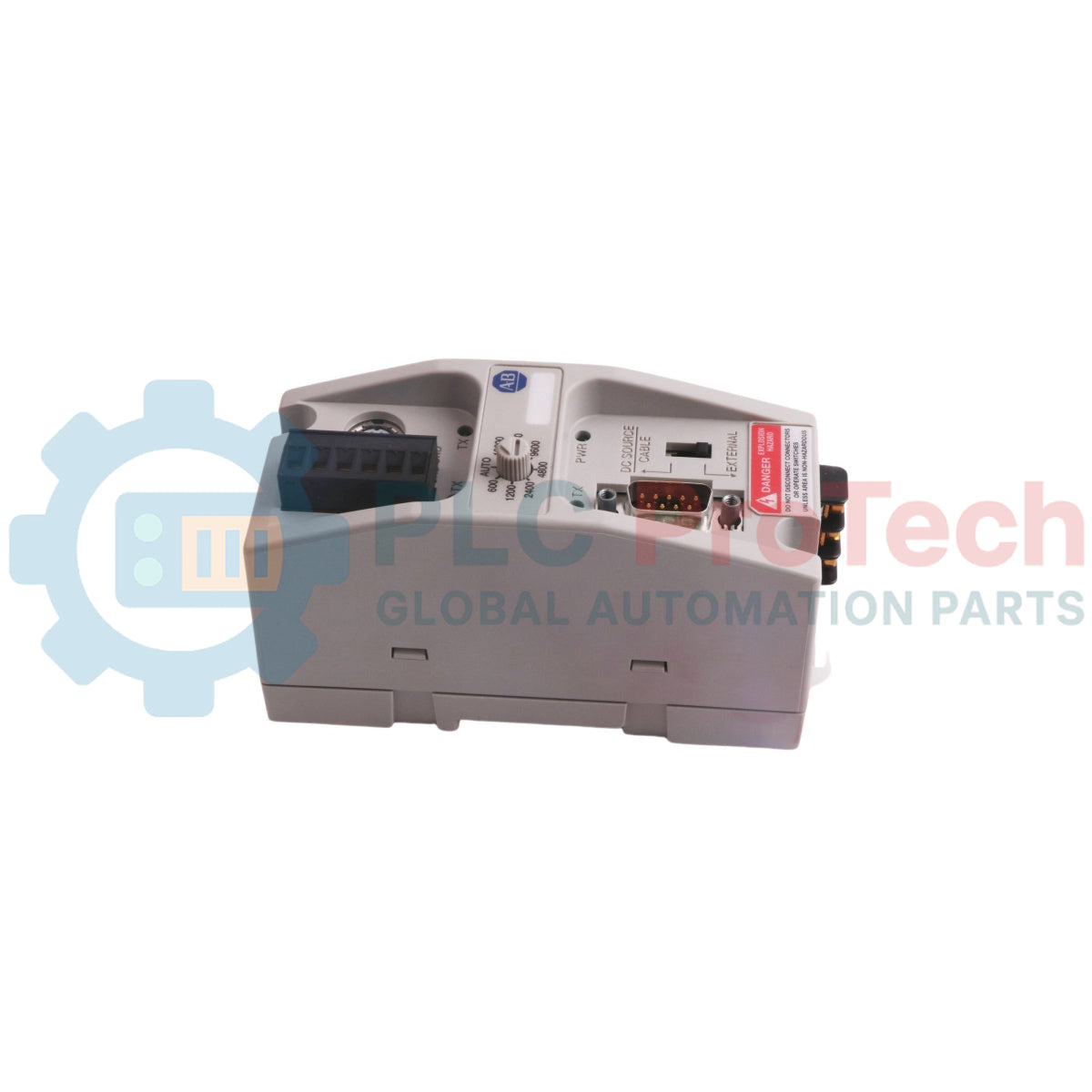

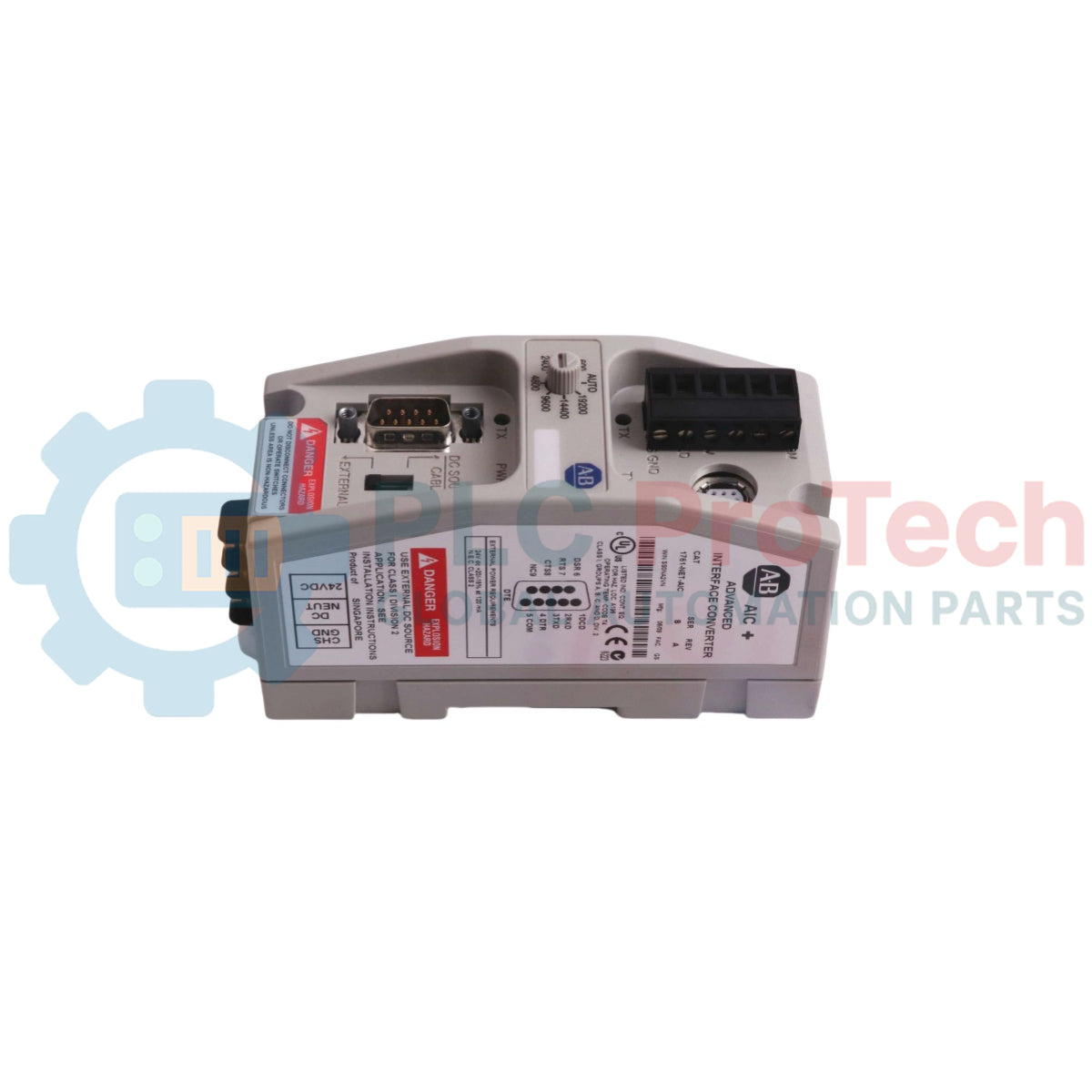

محول الواجهة المتقدم AIC+ من Allen-Bradley 1761-NET-AIC

SKU 1761-NET-AIC

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Allen-Bradley
رقم المنتج: 1761-NET-AIC
Country of origin:الولايات المتحدة
نوع المنتج: محولات الاتصالات
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 200ج
Dimensions: 5 سم × 7 سم × 12.5 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

يُعد Allen-Bradley 1761-NET-AIC محول الواجهة المتقدم AIC+ عالي الأداء، وقد صُمم لتوفير وصلة اتصال إلكترونية موثوقة ومعزولة بين مختلف مكونات الأتمتة المتصلة بالشبكة. ويعمل هذا المحول بوصفه محولًا ذكيًا للبروتوكول وطبقة الاتصال المادية، إذ يتميز بعزل كهربائي مدمج لإنشاء توجيه من نقطة إلى نقطة أو بالتوصيل المتعدد عبر شبكات تسلسلية متنوعة، من دون التعرض لخطر أعطال حلقات التأريض. وباستخدام مساري RS-232 مزدوجين إلى جانب واجهة منفذ RS-485 مخصصة، يربط هذا الجهاز بسلاسة وحدات التحكم وتكوينات الحواسيب الشخصية وأطراف التشغيل وأجهزة المودم عبر شبكات أرضية صناعية تتطلب أداءً عاليًا.

الميزات

واجهة ثلاثية المنافذ: بنية مدمجة توفر وصلة Phoenix واحدة RS-485، ومنفذ RS-232 صغيرًا من نوع mini-DIN ذي 8 سنون، ومنفذ اتصال RS-232 تقليدي DTE من نوع DB-9 ذي 9 سنون.
عزل كهربائي شامل: يوفر حدود عزل كهربائي داخلي بجهد 500 فولت تيار مستمر بين جميع منافذ الاتصال وأطراف مصدر الطاقة الفعالة.
توقيت تشغيل مرن: يدعم مفتاح اختيار معدل الاتصال المدمج خطوات إرسال متعددة تشمل 1200 و2400 و4800 و9600 و14400 و19200 بت في الثانية، إلى جانب وضع AUTO التلقائي.
مصدر طاقة قابل للتكيّف: يتيح مفتاح اختيار مصدر طاقة تيار مستمر مدمج للوحدة سحب الطاقة الفعالة مباشرةً من وحدة تحكم MicroLogix متصلة، أو استخدام أطراف كتلة مساعدة خارجية بجهد 24 فولت تيار مستمر.
نطاق الشبكات الصناعية: يمدد مقطع شبكة DH-485 أو DF1 أو شبكة المستخدم القياسية بالتوصيل المتعدد حتى 1219 مترًا (4000 قدم)، مع دعم إجمالي يصل إلى 32 عقدة لكل وصلة شبكة.

التطبيقات

امتدادات شبكات DH-485 أو DF1 الصناعية بالتوصيل المتعدد، لربط وحدات التحكم المعيارية SLC 500 وعقد وحدات التحكم المدمجة MicroLogix.
واجهات عزل بين محطات عمل الحواسيب المحلية للإشراف (منافذ COM التسلسلية للحاسوب) وشبكات المصانع عالية الجهد.
تكوينات موزعة متعددة العقد تربط أطراف التشغيل الرسومية البعيدة PanelView باللوحات الخلفية للتحكم الموزعة.

المواصفات الفنية

السمة	القيمة / المواصفة
الشركة المصنعة	Allen-Bradley / Rockwell Automation
رقم الكتالوج	1761-NET-AIC
نوع الوحدة	محول الواجهة المتقدم AIC+
متطلبات مصدر طاقة 24 فولت تيار مستمر	من 20.4 إلى 28.8 فولت تيار مستمر
استهلاك التيار	من 0 إلى 120 مللي أمبير
تيار الاندفاع (الحد الأقصى)	200 مللي أمبير
العزل الداخلي	500 فولت تيار مستمر بين جميع المنافذ وأطراف مصدر الطاقة
بروتوكولات الشبكة المدعومة	DH-485 أو DF1 أو ASCII لشبكة المستخدم
الحد الأقصى للعقد لكل وصلة توصيل متعدد	32 عقدة
الحد الأقصى لطول الشبكة	1219 مترًا (4000 قدم) لكل شبكة توصيل متعدد
الحد الأقصى لشبكات التوصيل المتعدد المتسلسلة	2
معدلات الاتصال	1200، 2400، 4800، 9600، 14400، 19200 بت/ثانية وAUTO
درجة حرارة التشغيل المحيطة	من 0 إلى 60 درجة مئوية ‏(32 إلى 140 درجة فهرنهايت)
درجة حرارة التخزين	-40 إلى 85 درجة مئوية ‏(-40 إلى 175 درجة فهرنهايت)
بلد المنشأ	الولايات المتحدة الأمريكية

التوصيلات والواجهات

منفذ الواجهة	الوصف / التعيين
منفذ RS-485 ‏(قابس Phoenix)	الطرف 1: أرضي الهيكل \| الطرف 2: التدريع \| الطرف 3: مشترك \| الطرف 4: B \| الطرف 5: A \| الطرف 6: الإنهاء
منفذ RS-232 ‏(mini-DIN ذي 8 سنون)	اتصال الاتصال الأساسي المصمم للربط مع وحدات التحكم MicroLogix؛ ويمكنه سحب طاقة التشغيل الداخلية.
منفذ RS-232 ‏(DB-9، DTE)	تخطيط تسلسلي قياسي ذي 9 سنون يطابق قنوات COM في الحواسيب الشخصية، أو وحدات PanelView الرسومية، أو أجهزة المودم، أو خطوط DTE البديلة.
أطراف الطاقة الخارجية	نقاط توصيل بكتلة لولبية لخطوط تغذية مساعدة خارجية مخصصة بجهد 24V DC ومسارات أسلاك التأريض الهيكلية.

إرشادات التركيب

تنبيه: خطر الانفجار. قد يؤدي استبدال المكونات إلى الإخلال بملاءمة الاستخدام في بيئات الفئة I، القسم 2. لا تستبدل المكونات أو تفصل المعدات ما لم يُفصل مصدر الطاقة أو تكن منطقة التركيب معروفة بأنها غير خطرة. لا تشغّل المفاتيح أو كبلات التوصيل أثناء كون الدائرة مكهربة.

1

اختيار الحاوية: ركّب محوّل الواجهة داخل حاوية صناعية واقية. يجب أن تبقى جميع كبلات البيانات الموصلة ببعضها داخل الحاوية أو أن تكون محمية باستخدام قناة كهربائية صلبة.

2

تركيب سكة DIN: ثبّت هيكل المحوّل مباشرةً على قناة سكة DIN قياسية من نمط القبعة العلوية، أو ثبّته بإحكام على لوح خلفي باستخدام فتحات أقدام التثبيت المدمجة.

3

اختيار مفتاح الطاقة: اضبط مفتاح اختيار مصدر طاقة التيار المستمر قبل تفعيل الخطوط. اضبط المفتاح على EXTERNAL عند استخدام تغذيات طرفية مستقلة بجهد 24V DC، أو اضبطه على CABLE عند اشتقاق الطاقة الداخلية مباشرةً من كبل MicroLogix ذي الموصل mini-DIN ذي 8 سنون.

4

إنهاء كبل RS-485: بالنسبة إلى العقد الطرفية في خط رئيسي RS-485 متسلسل باستخدام كبل Belden #3106A أو #9842، صِل سلك توصيل قصيرًا بين الطرف 1 (أرضي الهيكل) والطرف 2 (التدريع) في أحد الطرفين لتوفير مسار تأريض واحد وآمن.

5

تحسين معدل البود: اترك مفتاح اختيار معدل الاتصال مضبوطًا على الوضع AUTO في التركيبات القياسية. في البيئات التي تعاني من ضوضاء أو تداخل كهرومغناطيسي شديد، حوّله إلى الوضع اليدوي واضبطه ليتوافق مع معدل البود الثابت الدقيق للشبكة.

الامتثال والشهادات

المعيار UL 1604
C-UL C22.2 رقم 213
المواقع الخطرة من الفئة I، القسم 2، المجموعات A وB وC وD
متوافق مع معايير CE (توجيه المجلس 89/336/EEC للتوافق الكهرومغناطيسي / توجيه المجلس 73/23/EEC للجهد المنخفض)

FAQ

متى يلزم استخدام مصدر طاقة خارجي بجهد 24 فولت تيار مستمر لهذا المحوّل؟

يُعد مصدر الطاقة الخارجي إلزاميًا في المواقع الخطرة من الفئة I، القسم 2، أو في التكوينات التي لا يكون فيها منفذ Mini-DIN ذي 8 أطراف متصلًا مباشرةً بوحدة تحكم MicroLogix التي توفر الطاقة.

هل يمكن استخدام مبرمج 1761-HHP-B30 المحمول باليد مع هذه الوحدة؟

لا. لا يمكن توصيل مبرمج 1761-HHP-B30 المحمول باليد بالمحوّل ذي الواجهة المتقدمة أو استخدامه من خلاله.

ما الغرض من حاجز العزل الداخلي بجهد 500 فولت تيار مستمر؟

تحمي منطقة أمان العزل بجهد 500 فولت تيار مستمر المكوّنات المتصلة من الضوضاء الكهربائية، وارتفاعات الجهد العابرة، وحلقات التأريض الخطرة عبر شبكات الاتصالات وأنظمة خطوط الطاقة المتعارضة.
