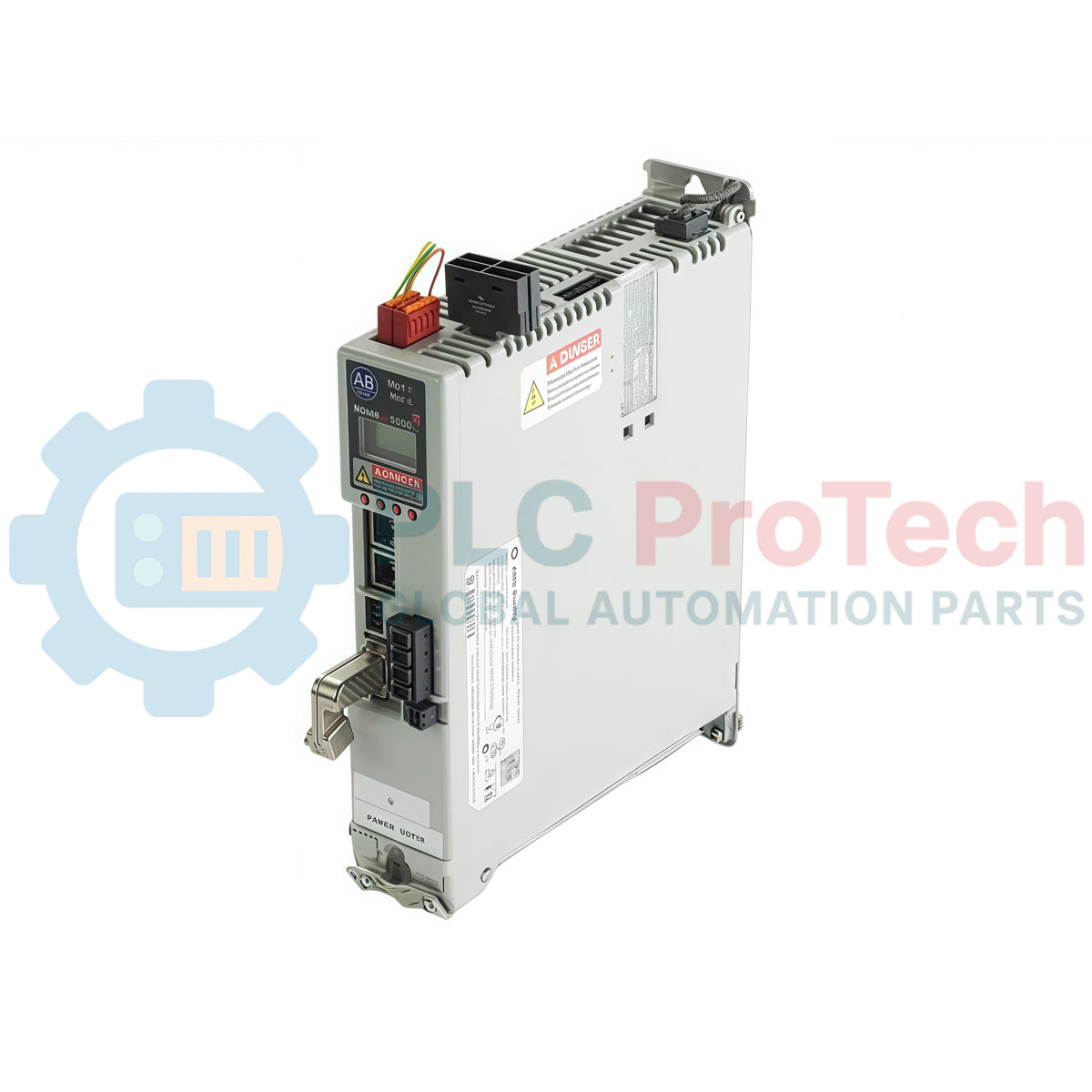

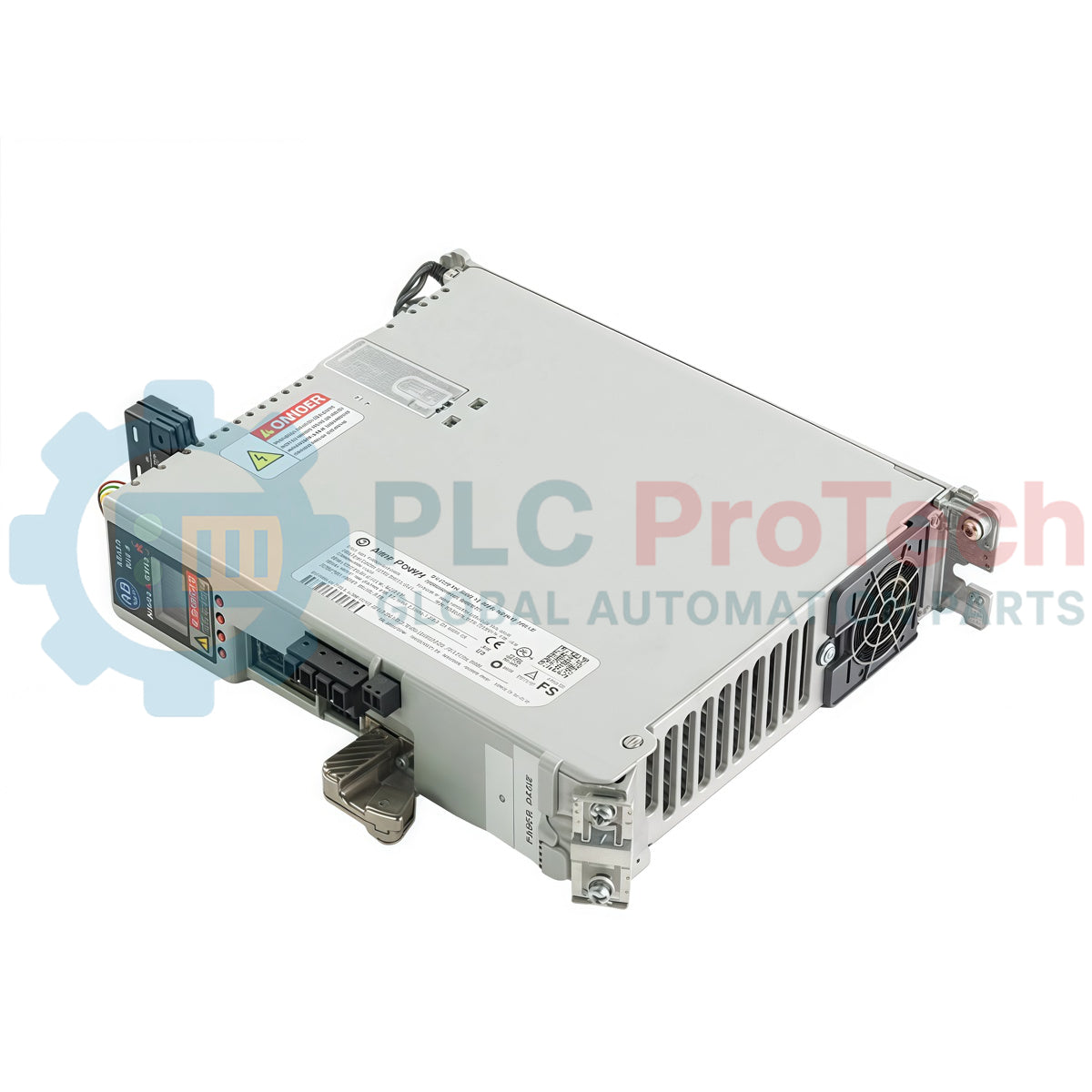

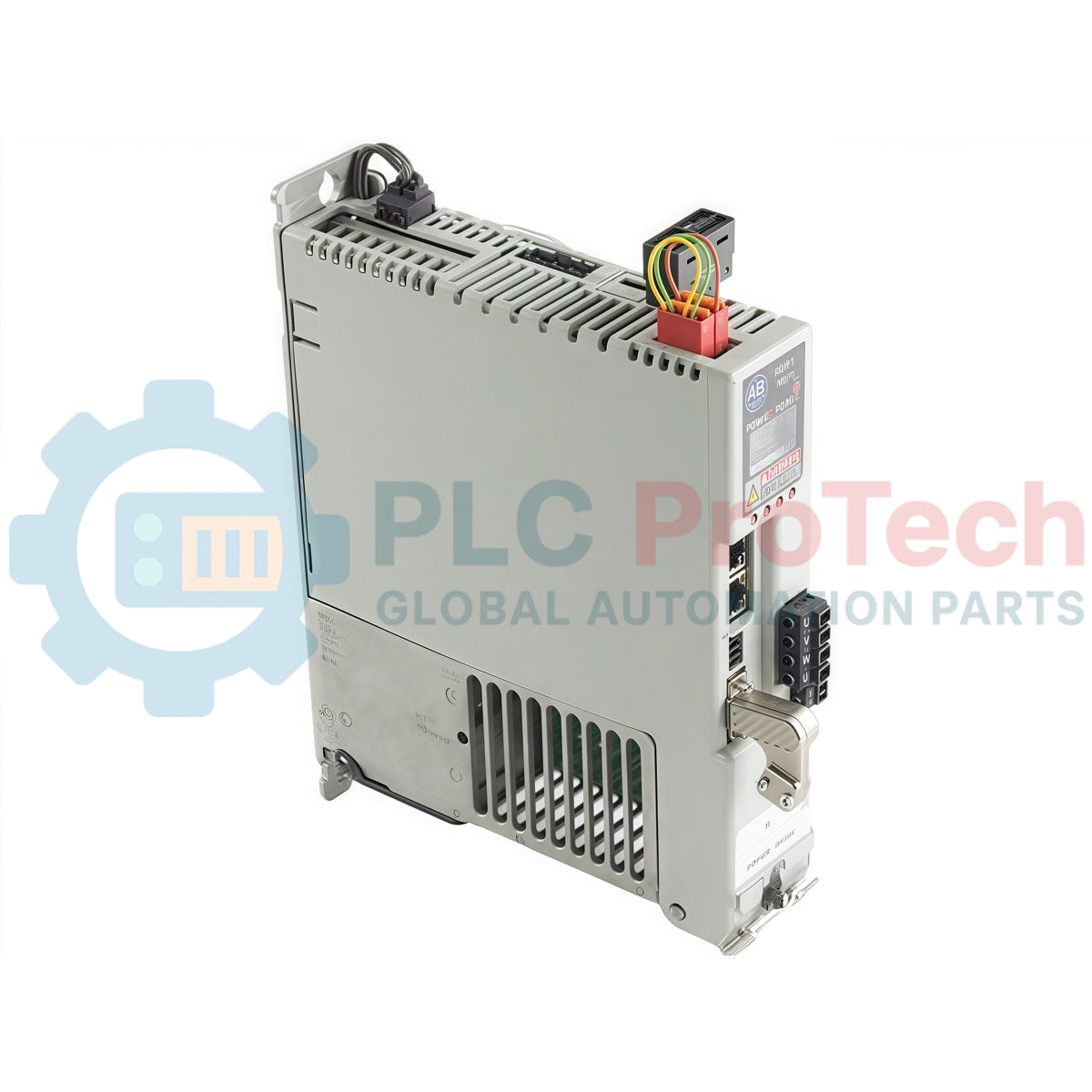

محرك المؤازرة Kinetix 5500 من Allen-Bradley 2198-H015-ERS

SKU Allen Bradley 2198-H015-ERS

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Allen-Bradley
رقم المنتج: Allen Bradley 2198-H015-ERS
Country of origin:الولايات المتحدة
نوع المنتج: مشغل مؤازر
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 5.1 سم × 26.7 سم × 20.3 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

إن 2198-H015-ERS هو محرك مؤازر Kinetix 5500 للتحكم في المحركات الدوارة والمشغلات الخطية المتوافقة ضمن أنظمة الحركة أحادية المحور أو متعددة المحاور. ويقبل طاقة إدخال أحادية الطور أو ثلاثية الطور من فئة 240 فولت، وطاقة إدخال ثلاثية الطور من فئة 480 فولت. ويمكن للمحرك أيضًا العمل كمتابع لناقل مشترك عبر ناقل تيار مستمر مشترك.

يوفّر المحرك تيار خرج مستمرًا قدره 5.0 أمبير وتيار خرج ذروة قدره 12.5 أمبير RMS. وتبلغ قدرة الخرج المستمرة الاسمية 1.0 كيلوواط مع دخل أحادي الطور بجهد 230 فولت، و1.5 كيلوواط مع دخل ثلاثي الطور بجهد 230 فولت، و3.2 كيلوواط مع دخل ثلاثي الطور بجهد 480 فولت.

يدعم 2198-H015-ERS السلامة الوظيفية الموصّلة سلكيًا ضمن منصة Kinetix 5500. يتصل المحرك عبر EtherNet/IP ويدعم بنيات الحركة المنسّقة القائمة على وحدات تحكم Logix المتوافقة. وتتيح إمكانية الناقل المشترك تكوينات طاقة بالتيار المتردد أو المستمر أو الهجينة في الأنظمة متعددة المحاور.

تتضمن الوحدة طقم موصل التغذية الراجعة 2198-KITCON-DSL للاستخدام مع محركات Kinetix VP. وتتطلب المحركات الدوارة والمشغلات الخطية المتوافقة الأخرى طقم محوّل التغذية الراجعة المناسب من Hiperface إلى DSL وكابلات المحرك المحددة.

الميزات

يدعم تكوينات محركات الناقل المستقل والمشترك
يدعم بنيات الأنظمة ذات التيار المتردد المشترك، والتيار المستمر المشترك، والهجينة
يوفّر سلامة وظيفية موصّلة سلكيًا
يتضمن طقم موصل التغذية الراجعة 2198-KITCON-DSL
يدعم محركات ومشغلات Kinetix VP المؤازرة المتوافقة
يدعم محركات Kinetix MP والمشغلات الخطية المحددة مع طقم محوّل للتغذية الراجعة
يستخدم نظام حماية داخليًا قائمًا على أشباه الموصلات من قصر دائرة المحرك
يوفّر حماية داخلية من الحمل الزائد للمحرك مع خفض ديناميكي للتيار
يدعم إدارة الطاقة التجديدية من خلال تحويلة داخلية
متوافق مع وحدات المكثفات الاختيارية Kinetix 5500 في التكوينات المدعومة

التطبيقات

آلات التغليف
معدات التجميع الآلية
أنظمة مناولة المواد
تموضع الناقلات
آلات الطباعة والتحويل
معدات الالتقاط والوضع
أنظمة الفهرسة الدوارة
معدات التموضع الخطي
الآلات متعددة المحاور المنسّقة

المواصفات الفنية

الفئة	المعلمة	المواصفات
عام	الشركة المصنّعة	Allen-Bradley
عام	رقم الكتالوج	2198-H015-ERS
عام	عائلة المنتجات	Kinetix 5500
عام	نوع المنتج	محرك مؤازر
عام	معرّف المنتج الفريد	2198-H015-ERS
عام	UPC	884951282803
عام	بلد المنشأ	المكسيك
قدرة الدخل	جهد إدخال التيار المتردد	195...264 فولت RMS، أحادي الطور، 240 فولت اسمي
قدرة الدخل	جهد إدخال التيار المتردد	195...264 فولت RMS، ثلاثي الطور، 240 فولت اسمي
قدرة الدخل	جهد إدخال التيار المتردد	324...528 فولت RMS، ثلاثي الطور، 480 فولت اسمي
قدرة الدخل	تردد إدخال التيار المتردد	47...63 هرتز
قدرة الدخل	تيار إدخال التيار المتردد الرئيسي عند 324...528 فولت، ثلاثي الطور	5.20 أمبير
قدرة الدخل	تيار إدخال التيار المتردد الرئيسي عند 195...264 فولت، أحادي الطور	3.40 أمبير
قدرة الدخل	أقصى تيار اندفاعي، 0-قيمة الذروة	30.0 أمبير
قدرة الدخل	تيار دخل التيار المتردد الأقصى عند 324...528 فولت، ثلاثي الطور	15.6 أمبير
قدرة الدخل	تيار دخل التيار المتردد الأقصى عند 195...264 فولت، أحادي الطور	10.2 أمبير
قدرة الدخل	استمرارية التشغيل عند فقدان الخط	20 مللي ثانية
قدرة التحكم	جهد دخل التيار المستمر	24 فولت تيار مستمر +/-10%
قدرة التحكم	التيار، محرك دون فرامل	0.8 أمبير تيار مستمر
قدرة التحكم	التيار، محرك فرامل 2 أمبير	2.8 أمبير تيار مستمر
قدرة التحكم	تيار الاندفاع	3.0 أمبير
ناقل التيار المستمر	جهد خرج الناقل الاسمي	276...747 فولت تيار مستمر
ناقل التيار المستمر	تيار الخرج المستمر، 195...264 فولت أحادي الطور	3.27 أمبير تيار مستمر
ناقل التيار المستمر	تيار الخرج المستمر، 324...528 فولت ثلاثي الطور	4.90 أمبير تيار مستمر
ناقل التيار المستمر	تيار الخرج الأقصى، 195...264 فولت أحادي الطور	9.8 أمبير تيار مستمر
ناقل التيار المستمر	تيار الخرج الأقصى، 324...528 فولت ثلاثي الطور	14.7 أمبير تيار مستمر
ناقل التيار المستمر	جهد دخل تابع الناقل المشترك	276...747 فولت تيار مستمر
ناقل التيار المستمر	تيار دخل تابع الناقل المشترك	4.9 أمبير تيار مستمر
ناقل التيار المستمر	ارتفاع جهد الناقل إلى أعلى من الحد، دخل اسمي 240 فولت	440 فولت تيار مستمر
ناقل التيار المستمر	ارتفاع جهد الناقل إلى أعلى من الحد، دخل اسمي 480 فولت	810 فولت تيار مستمر
ناقل التيار المستمر	انخفاض جهد الناقل إلى أقل من الحد، دخل اسمي 240 فولت	138 فولت تيار مستمر
ناقل التيار المستمر	انخفاض جهد الناقل إلى أقل من الحد، دخل اسمي 480 فولت	275 فولت تيار مستمر
الخرج	تيار الخرج المستمر، rms	5.0 أمبير
الخرج	تيار الخرج المستمر، 0-pk	7.1 أمبير
الخرج	تيار الخرج الأقصى، rms	12.5 أمبير
الخرج	تيار الخرج الأقصى، 0-pk	17.7 أمبير
الخرج	الحد الأقصى لمدة التيار القصوى	1.0 s
الخرج	القدرة المستمرة عند 230 فولت أحادي الطور	1.0 كيلوواط
الخرج	القدرة المستمرة عند 230 فولت ثلاثي الطور	1.5 كيلوواط
الخرج	القدرة المستمرة عند 480 فولت ثلاثي الطور	3.2 كيلوواط
الخرج	القدرة القصوى عند 230 فولت أحادي الطور	3.2 كيلوواط
الخرج	القدرة القصوى عند 230 فولت ثلاثي الطور	4.9 كيلوواط
الخرج	القدرة القصوى عند 480 فولت ثلاثي الطور	9.7 كيلوواط
الديناميكية	الحد الأقصى لعرض نطاق حلقة السرعة	300 هرتز
الديناميكية	عرض نطاق حلقة التيار	1000 هرتز
الديناميكية	تردد PWM	4 كيلوهرتز
الأداء	الكفاءة	97%
الأداء	امتصاص الطاقة السعوية	19.58 جول
التحويلة	مقاومة التحويلة الداخلية	60 أوم
التحويلة	قدرة التحويلة الداخلية	50 واط
الحماية	تصنيف تيار القصر	200,000 أمبير rms متماثل
البيئية	درجة حرارة التشغيل مع 2198-KITCON-DSL	0...50 درجة مئوية
البيئية	درجة حرارة التخزين	-40...+70 درجة مئوية
البيئية	الرطوبة النسبية	5...95%، دون تكاثف
البيئية	فئة الحماية	IP20
البيئية	درجة التلوث	2
البيئية	الاهتزاز، 5...55 هرتز	سعة مزدوجة 0.35 مم
البيئية	الاهتزاز، 55...500 هرتز	2.0 جم كحد أقصى
البيئية	الصدمة	15 جم، نبضة نصف جيبية 11 مللي ثانية
ميكانيكي	حجم الإطار	الإطار 1
ميكانيكي	الوزن التقريبي	1.4 كجم (3.0 رطل)
ميكانيكي	الأبعاد مع 2198-KITCON-DSL	215 × 50 × 226 مم (الارتفاع × العرض × العمق)

التوصيلات/الواجهات

التوصيل أو الواجهة	الوظيفة
طاقة دخل التيار المتردد	يقبل مصدر تيار متردد أحادي الطور أو ثلاثي الطور مدعومًا
طاقة التحكم 24V	يوفر طاقة دوائر التحكم وطاقة فرامل المحرك
ناقل التيار المستمر	يدعم التشغيل على ناقل تيار مستمر مشترك
طاقة المحرك والفرامل	يوصل خرج المحرك ودائرة فرامل التثبيت بالمحرك
2198-KITCON-DSL	يوفر وصلة تغذية راجعة لمحرك DSL لمحركات Kinetix VP المتوافقة
EtherNet/IP	يدعم اتصالات المحرك والتحكم المتكامل في الحركة
السلامة بالتوصيل السلكي	يوفر وصلة السلامة لإصدار محرك ERS

إرشادات التركيب

ركّب المحرك عموديًا داخل حاوية صناعية مناسبة.
حافظ على مسافات الخلوص المحددة لتدفق الهواء والأسلاك والوصول إلى الموصلات.
حدّد تهوية الحاوية باستخدام قيم تبديد طاقة المحرك الموثقة.
وصّل موصلات التأريض الوقائي والربط قبل تطبيق طاقة الدخل.
وجّه كابلات طاقة المحرك وطاقة التحكم والتغذية الراجعة والشبكة وفقًا لمتطلبات تركيب النظام.
استخدم كابلات محرك وتغذية راجعة محمية ومحددة للمحرك أو المشغل المتصل.
طبّق حماية لدائرة فرعية مناسبة لجهد الدخل المحدد وتكوين النظام.
حدّد دورة طاقة الدخل للمحرك بدورة واحدة في الدقيقة كحد أقصى.
تحقق من تكوين مصدر التيار المتردد قبل توصيل طاقة من فئة 240V أو 480V.
أدرج تيار فرامل المحرك عند تحديد حجم مصدر طاقة التحكم الخارجي 24V DC.
التزم بالحدود المعمول بها لكابل المحرك وفقًا لمصدر طاقة الدخل وتركيبة المحرك.
حافظ على طول كابل الطاقة المجمع للمحاور الموجودة على ناقل تيار مستمر مشترك ضمن 250 m.
استخدم مجموعة محول 2198-H2DCK مع المحركات والمشغلات والكابلات المدعومة فقط.

المطابقة والشهادات

الشهادة أو المعيار	المواصفات
cULus	مدرج لدى UL وفقًا لمعايير السلامة الأمريكية والكندية، UL 508C، الملف E59272
التوافق الكهرومغناطيسي وفق CE	IEC 61800-3:2004 + A1:2012
الجهد المنخفض وفق CE	IEC 61800-5-1:2007
السلامة الوظيفية	معتمد من TÜV
تصنيف السلامة بالتوصيل السلكي	حتى PL d، الفئة 3 وفقًا للمعيار ISO 13849
تصنيف السلامة بالتوصيل السلكي	حتى SIL CL2 وفقًا للمعايير IEC 61508 وIEC 61800-5-2 وIEC 62061
RCM	المطابقة الأسترالية للاتصالات الراديوية
KC	رقم التسجيل KCC-REM-RAA-2198
ODVA	تم اختبار المطابقة مع EtherNet/IP
OSHA	ضوضاء مسموعة قصوى أقل من 85 dBA
التصميم البيئي	فئة الكفاءة IE2 وفقًا للائحة EU 2019/1781

FAQ

ما تيار الخرج المستمر لوحدة القيادة؟

توفر وحدة القيادة تيار خرج مستمرًا بقيمة 5.0 أمبير RMS.

لماذا توصف الوحدة بأنها وحدة قيادة بقدرة 12.5 أمبير؟

قيمة 12.5 أمبير هي تيار الخرج الأقصى RMS. أما تيار الخرج المستمر فهو 5.0 أمبير RMS.

ما تكوينات طاقة الإدخال المدعومة؟

تدعم وحدة القيادة إدخالًا أحادي الطور أو ثلاثي الطور من فئة 240 فولت، وإدخالًا ثلاثي الطور من فئة 480 فولت.

هل تدعم وحدة القيادة التشغيل عبر ناقل مشترك؟

نعم. تدعم وحدة القيادة إدخال تابع لناقل مشترك بتيار مستمر بجهد 276...747 فولت.

ما نوع وظيفة السلامة المتوفرة؟

يوفر إصدار ERS وظيفة سلامة وظيفية موصّلة سلكيًا، ومصنفة حتى PL d، والفئة 3، وSIL CL2.

View all FAQs →
