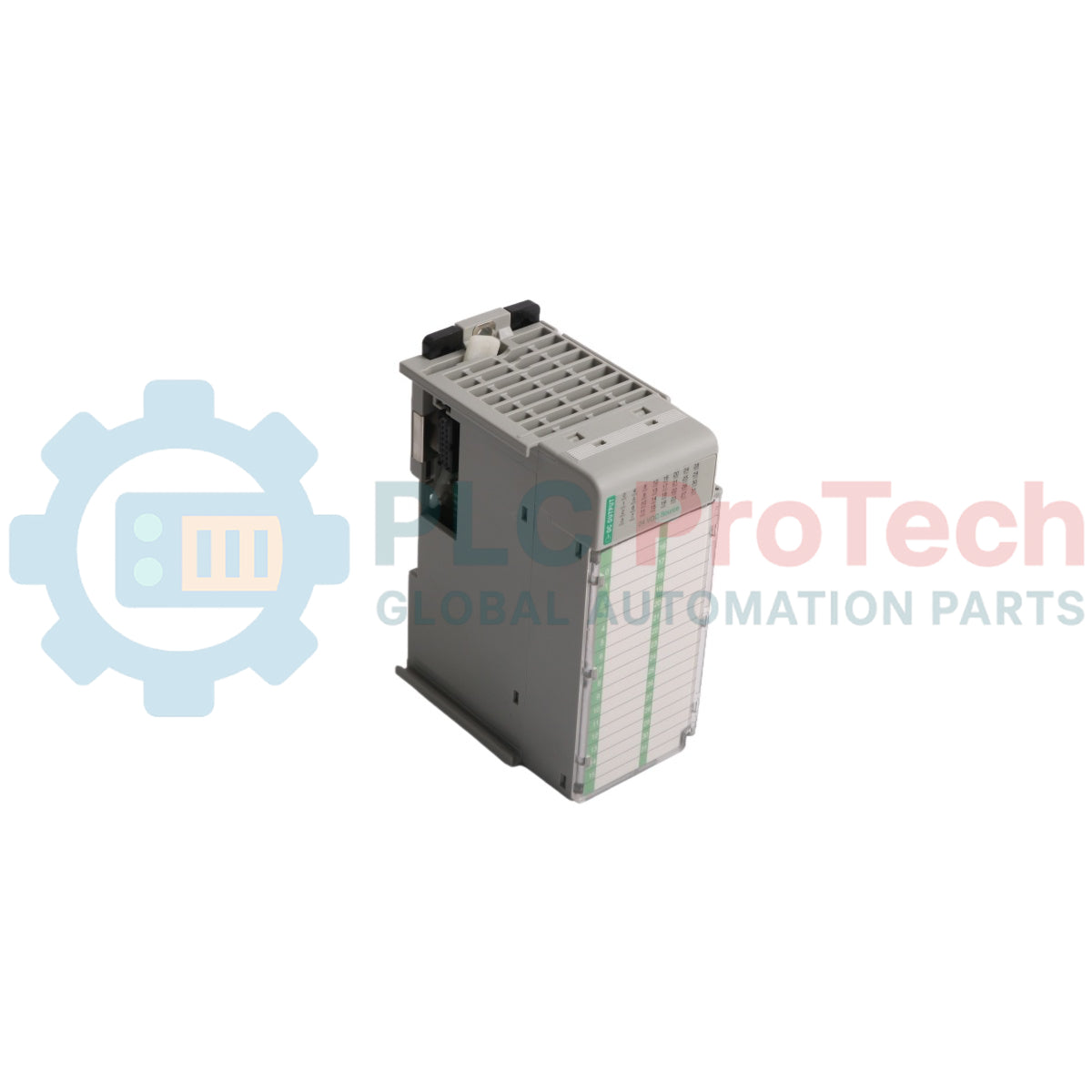

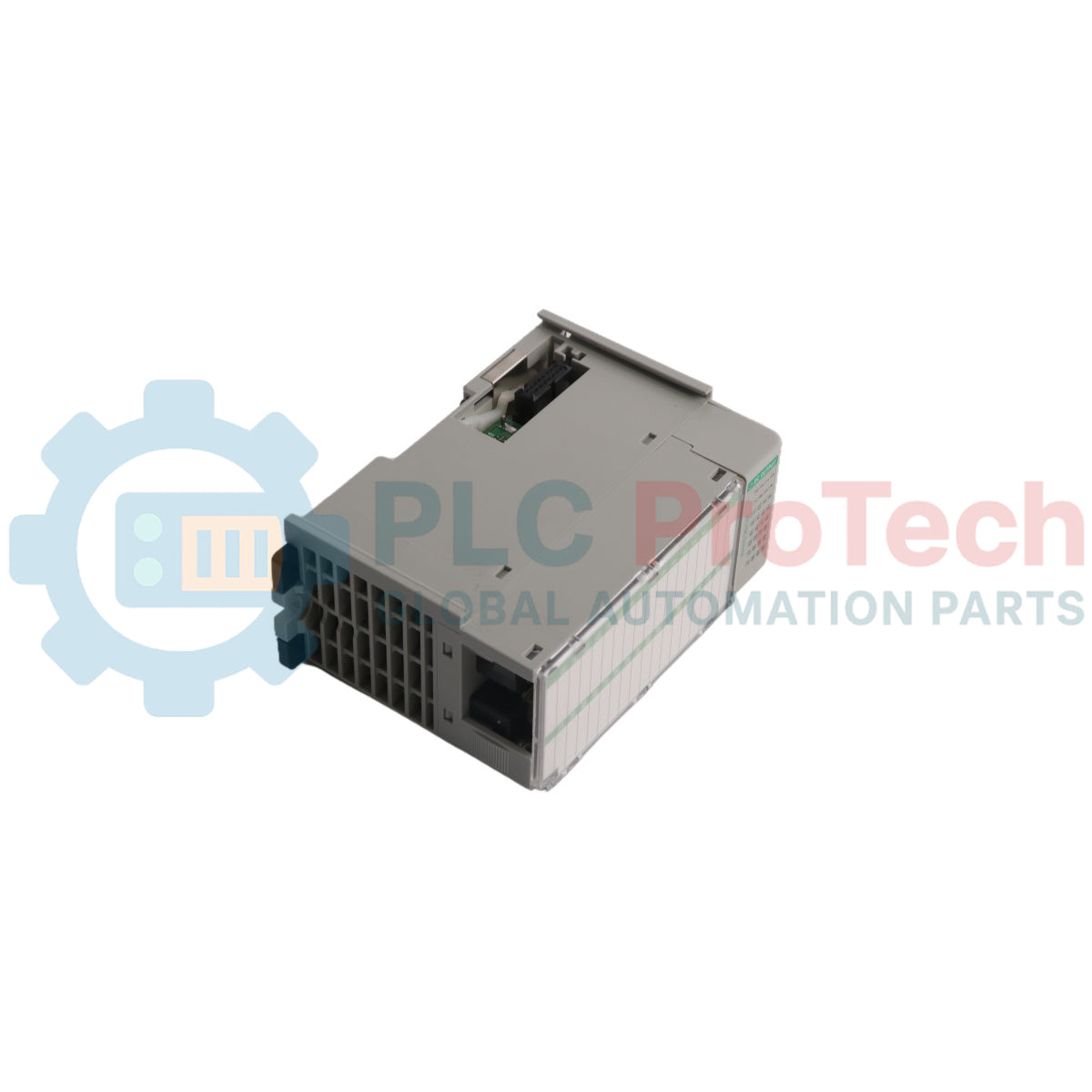

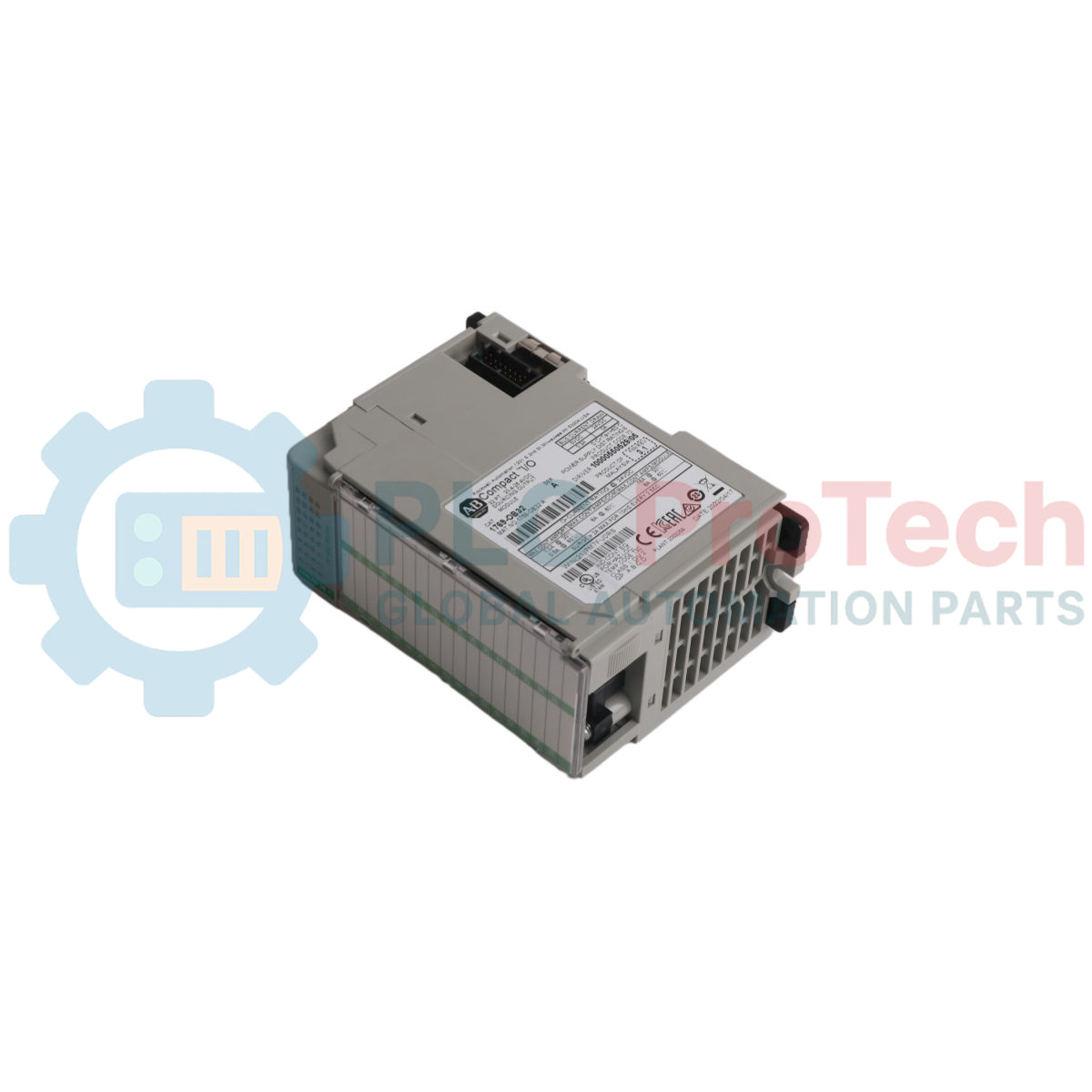

الشركة المصنعة: Allen-Bradley
رقم المنتج: 1769-OB32
Country of origin:الولايات المتحدة
نوع المنتج: وحدة خرج DC
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 900ج
Dimensions: 3.5 سم × 13 سم × 14.5 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
تُعد 1769-OB32 وحدة إلكترونية رقمية عالية الكثافة ذات حالة صلبة، تضم 32 نقطة، ومصممة لتوفير إمكانات التبديل بمصدر تيار مستمر ضمن بنية أجهزة CompactLogix / Compact I/O. وتحول أوامر منطق التحكم الإلكترونية الصادرة من معالج مركزي إلى مسارات مخارج رقمية بجهد 24 فولت تيار مستمر، مقسمة إلى مجموعتين منفصلتين ومعزولتين، تضم كل منهما 16 قناة. تتيح هذه الأجهزة تشغيل أجهزة التيار المستمر منخفضة القدرة برمجيًا، بما في ذلك مرحلات التحكم الصناعية، والمؤشرات، ولوحات العرض، وصمامات الملف اللولبي الصغيرة. تتصل المجموعة أصليًا بأنظمة الأتمتة CompactLogix، أو تعمل كأجهزة ميدانية موزعة عبر وصلة توسعة لوحدة تحكم MicroLogix أو وحدة محول شبكي. ويُحافظ على تشابك النظام من خلال حاجز أمان إلكتروني ضوئي يوفر ملف عزل مستمر بجهد تشغيل يبلغ 30 فولت تيار مستمر، لحماية مكونات اللوحة الخلفية الداخلية للنظام من اضطرابات خطوط المجال في المصنع.
| المعلّمة | المواصفة |
|---|---|
| الشركة المصنّعة | Allen-Bradley / Rockwell Automation |
| الطراز | 1769-OB32 |
| سلسلة المنتجات | CompactLogix / Compact I/O |
| نوع الوحدة | وحدة مخارج مصدر تيار مستمر 24 فولت من النوع ذي الحالة الصلبة |
| عدد المخارج لكل وحدة | 32 مخرجًا مزودًا للتيار (مجموعتان، كل منهما 16 مخرجًا) |
| نطاق جهد التشغيل | من 20.4 فولت تيار مستمر إلى 26.4 فولت تيار مستمر |
| الحد الأقصى لتيار حالة التشغيل | 0.5 أمبير لكل نقطة عند 60 درجة مئوية / 1.0 أمبير لكل نقطة عند 30 درجة مئوية |
| الحد الأقصى للتيار لكل مجموعة | 4.0 أمبير عند 60 درجة مئوية / 8.0 أمبير عند 30 درجة مئوية |
| الحد الأقصى لتيار الوحدة | 8.0 أمبير عند 60 درجة مئوية / 16.0 أمبير عند 30 درجة مئوية |
| استهلاك تيار اللوحة الخلفية | 300 مللي أمبير عند 5.1 فولت تيار مستمر |
| الحد الأقصى لتسرب التيار في حالة الإيقاف | 1.0 مللي أمبير عند 26.4 فولت تيار مستمر |
| الحد الأقصى لهبوط الجهد في حالة التشغيل | 1.0 فولت تيار مستمر عند 0.5 أمبير |
| زمن تأخير تشغيل الإشارة | 0.1 مللي ثانية كحد أقصى |
| زمن تأخير إيقاف الإشارة | 1.0 مللي ثانية كحد أقصى |
| جهد العزل التشغيلي | 30 فولت تيار مستمر بشكل مستمر، نوع العزل الأساسي |
| تعيين حدود العزل | حدود العزل بين المجموعات وبين المجموعة ولوحة النظام الخلفية |
| تصنيف اختبار العزل الكهربائي | مختبر عند 710 فولت تيار مستمر لمدة ثانية واحدة |
| تصنيف مسافة مصدر الطاقة | 8 وحدات كحد أقصى من وحدة تزويد طاقة النظام |
| نطاق درجة حرارة التشغيل | من 0 درجة مئوية إلى 60 درجة مئوية |
| نطاق درجة حرارة التخزين | من -40 درجة مئوية إلى 85 درجة مئوية |
| الرطوبة النسبية أثناء التشغيل | من 5% إلى 95% (من دون تكاثف) |
| خيارات أجهزة التثبيت | التركيب على سكة DIN أو التثبيت على لوحة باستخدام البراغي |
| أبعاد عرض المنتج | 52.5 مم |
| طرف الموصل | تعيين الوظيفة |
|---|---|
| VDC 1 (+) | مرجع دخل مصدر طاقة التيار المستمر لقنوات المجموعة 1 |
| OUT 0 إلى OUT 15 | قنوات خرج المصدر من القناة 0 إلى القناة 15 (مصفوفة المجموعة 1) |
| COM 1 (-) | خط رجوع مشترك مؤرض للتيار المستمر لقنوات المجموعة 1 |
| VDC 2 (+) | مرجع دخل مصدر طاقة التيار المستمر لقنوات المجموعة 2 |
| OUT 16 إلى OUT 31 | قنوات خرج المصدر من القناة 16 إلى القناة 31 (مصفوفة المجموعة 2) |
| COM 2 (-) | خط رجوع مشترك مؤرض للتيار المستمر لقنوات المجموعة 2 |
للاطلاع على إرشادات شاملة خطوة بخطوة للتركيب المادي، وتكوينات أذرع التوصيل، ومخططات توزيع القنوات التفصيلية، يُرجى الرجوع إلى منشور التركيب الرسمي:
👉 انقر هنا لتنزيل دليل تركيب Allen-Bradley 1769-OB32 الكامل
س: هل يعمل هذا الطراز المحدد كبطاقة خرج من نوع المصدر أم من نوع المصرف؟
ج: تعمل هذه الوحدة حصريًا كجهاز من نوع المصدر، أي إنها تقوم بتبديل جهد الطرف الموجب (+VDC) من خط الإمداد إلى طرف حمل الحقل.
س: هل يمكن تزويد المجموعة 1 والمجموعة 2 بالطاقة من مصدرَي طاقة منفصلين تمامًا؟
ج: نعم، نظرًا لأن المجموعة 1 والمجموعة 2 معزولتان تمامًا عن بعضهما، يمكنك استخدام مصدري طاقة تيار مستمر بجهد 24 فولت منفصلين، موصولين بطرفي VDC وCOM الخاصين بكل منهما.
س: ما الحد الأقصى لحمل التيار المسموح به على نقطة قناة واحدة عند التشغيل وفق مواصفات درجة الحرارة الكاملة البالغة 60 درجة مئوية؟
ج: عند التشغيل في درجة حرارة محيطة تبلغ 60 درجة مئوية، يبلغ الحد الأقصى لتيار الخرج المستمر 0.5 أمبير لكل نقطة قناة منفردة.
