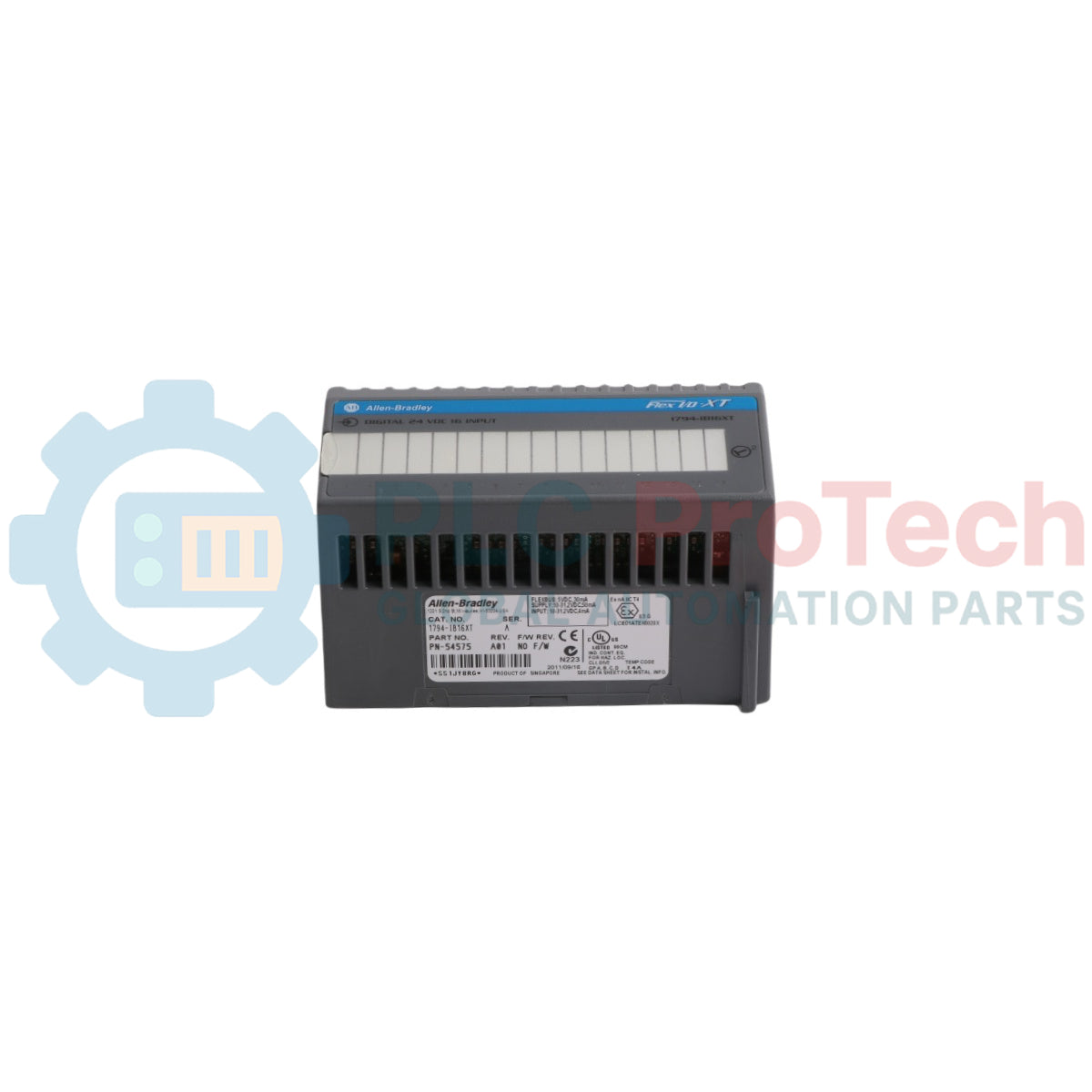

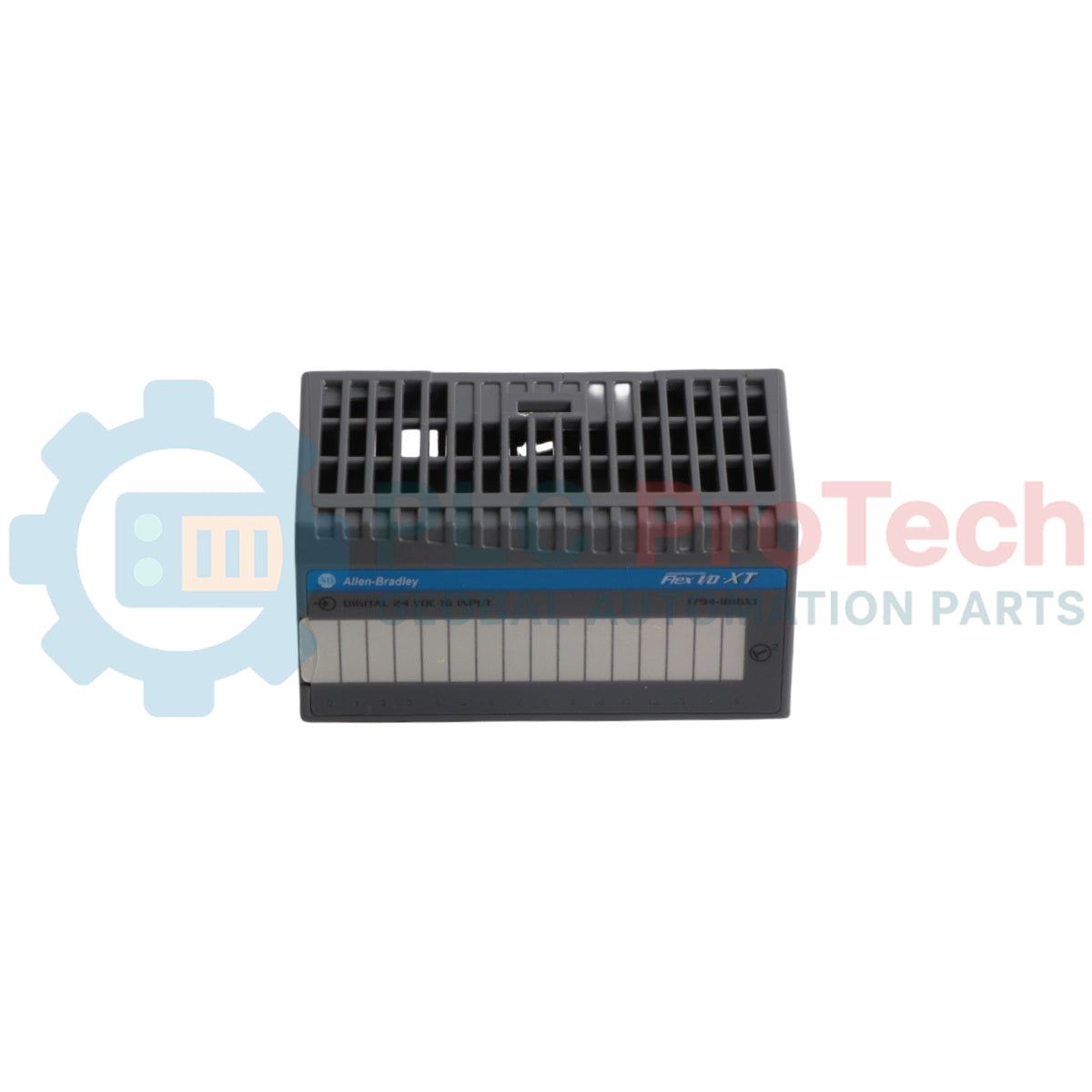

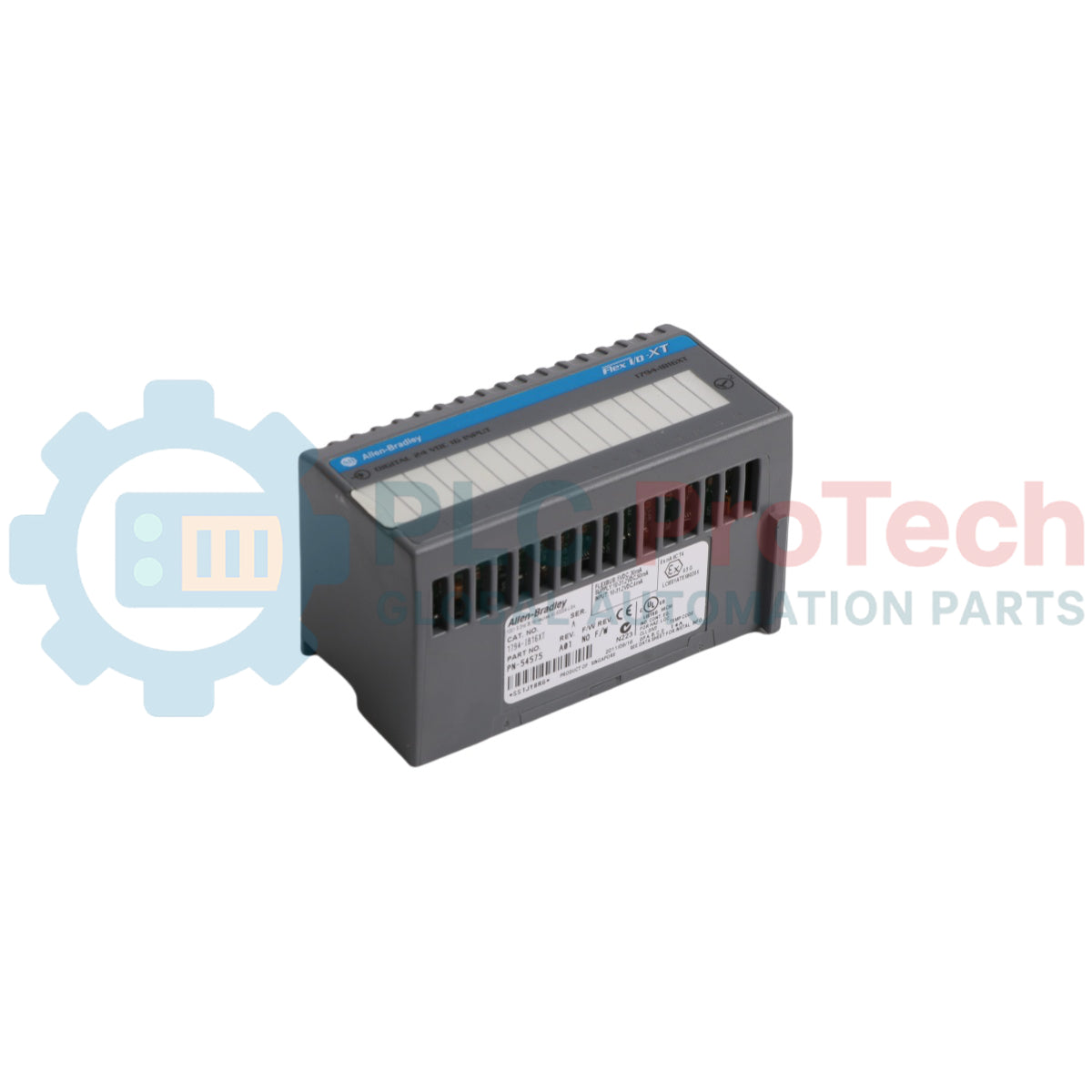

الشركة المصنعة: Allen-Bradley
رقم المنتج: 1794-IB16XT
Country of origin:الولايات المتحدة
نوع المنتج: وحدة إدخال رقمي
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 90ج
Dimensions: 46 مم × 94 مم × 53 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
يعد 1794-IB16XT وحدة إدخال منفصلة عالية الكثافة ومقاومة مصممة لمنصة محطة الشبكة الموزعة FLEX I/O. تعمل هذه الوحدة المتخصصة كمعالج حالة ثنائي 24 فولت تيار مستمر، مصممة لمراقبة وترجمة الإشارات الرقمية من أجهزة الاستشعار الميدانية في ظروف بيئية قاسية. تعمل ضمن تكوين تيار غاطس، حيث تقوم الإلكترونيات الداخلية بقناة التيار من مفاتيح الحقل المصدر عبر نقاط الاستشعار إلى سكة عودة مركزية مشتركة، مما يحافظ على معالجة نظيفة لسجل الحالة عبر أنظمة الشبكة المفتوحة.
كنسخة XT (درجة حرارة ممتدة)، يدمج هذا المكون الصناعي بنية مكونات متينة وطلاء مطبق في المصنع لتحمل التغيرات الحرارية التي تتراوح من -20 إلى 70 درجة مئوية. مزودًا بستة عشر قناة غير معزولة، يوسع الجهاز كثافات التركيب داخل حاويات التحكم الموزعة المدمجة. ينفذ 1794-IB16XT توجيه البيانات إلى وحدات التحكم المنطقية القابلة للبرمجة الرئيسية من خلال التواصل عبر محولات الشبكة القياسية عبر حافلات النظام EtherNet/IP، ControlNet، أو DeviceNet. وهو معيار في محطات النفط والغاز العليا، وغرف محركات الدفع البحرية، وأنظمة قياس خطوط الأنابيب، ومنشآت طحن المعادن الثقيلة التي تتطلب تشغيلًا مستمرًا في بيئات غير مكيفة.
| المعلمة | المواصفات |
|---|---|
| الشركة المصنعة | روكويل أوتوميشن / ألين-برادلي |
| العلامة التجارية | FLEX I/O XT |
| رقم القطعة | 1794-IB16XT |
| نوع الوحدة | وحدة إدخال رقمية سحب بدرجة حرارة ممتدة |
| عدد المدخلات | 16 قناة، غير معزولة |
| جهد الإدخال الاسمي | 24 فولت تيار مستمر |
| نطاق جهد التشغيل | 10 فولت تيار مستمر إلى 31.2 فولت تيار مستمر |
| نطاق تيار التشغيل | 2.0 مللي أمبير كحد أدنى إلى 12.0 مللي أمبير كحد أقصى |
| تيار التشغيل الاسمي | 8.0 مللي أمبير عند 24 فولت تيار مستمر |
| أقصى جهد في حالة الإيقاف | 5.0 فولت تيار مستمر |
| أقصى تيار في حالة الإيقاف | 1.5 مللي أمبير |
| مقاومة الإدخال الاسمية | 4.6 كيلو أوم |
| سحب التيار من FlexBus | 30 مللي أمبير عند 5 فولت تيار مستمر |
| جهد العزل المستمر | 50 فولت (نوع العزل الأساسي) |
| زمن فلتر الإدخال (تشغيل إلى إيقاف) | قابل للبرمجة (0.25 مللي ثانية اسمي إلى 8.0 مللي ثانية كحد أقصى) |
| درجة حرارة التشغيل | -20 إلى 70 درجة مئوية |
| درجة حرارة التخزين | -40 إلى 85 درجة مئوية |
| الرطوبة النسبية | 5% إلى 95% بدون تكاثف |
| حماية الطلاء | تجميعات لوحات الدوائر المطليّة بطبقة عازلة من المصنع |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.09 كجم |
| الأبعاد | 46 مم × 94 مم × 53 مم |
| عقدة كتلة توصيل المحطة | تخصيص وظيفة / مسار الإشارة |
|---|---|
| المحطة 0 إلى المحطة 15 | قنوات الإدخال السحب بدرجة حرارة ممتدة من 0 إلى 15 |
| +V (عقدة التوريد الخارجي) | مسار توزيع طاقة تشغيل مستشعر التوريد 24 فولت تيار مستمر |
| COM (عودة التوريد الخارجي) | سكة مرجعية أرضية نظام التيار المستمر الشائعة |
اشبك خطافات التثبيت العلوية لغلاف الوحدة الخلفية على شفة المسار العلوية لخطوط سكة DIN القياسية 35 مم. ادفع للأسفل ودوّر الجزء السفلي من الحاوية إلى الداخل حتى يغلق تجميع المشبك الفولاذي المدمج حول حافة السكة السفلية.
قم بمحاذاة مسارات الدليل الفيزيائية المدمجة الموجودة على الوجه السفلي للوحدة التشغيلية مع فتحات المفتاح المستقبلة على وحدة قاعدة المحطة المطلية بطبقة عازلة مسبقة التركيب. ادفع الأجهزة بقوة داخل مصفوفة المقبس حتى تنقر مشابك الجانبين المزدوجين للخارج لتثبيتها في مكانها.
قم بتوصيل مكونات التوريد الخارجية مباشرة إلى نقاط الإدخال من 0 إلى 15. مرر الساق الرئيسية لتوزيع التيار المستمر الموجب 24 فولت عبر طبقة الطاقة المطابقة لكتلة قاعدة المحطة للحفاظ على ملفات الجهد القياسية المشتركة عبر جميع عقد المستشعر المتصلة.
تأكد من أن مسارات دوران الهواء المحيط خالية تمامًا من الحطام الهيكلي داخل الحاوية. حافظ على حدود الخلوص الدنيا للمصنع 50 مم فوق وتحت سكة تجميع المحطات لتمكين التبريد بالحمل الحراري تحت ظروف التشغيل ذات درجات الحرارة المحيطة العالية.
ما الذي يميز هذه الوحدة عن نموذج 1794-IB16 القياسي؟
تتميز الوحدة بعتبة تشغيل درجة حرارة ممتدة (-20 إلى 70 درجة مئوية) وطلاء عازل مدمج على الهياكل الدائرية الداخلية لنشرها في بيئات خطرة.
هل يتطلب هذا الوحدة المادية تجميع قاعدة طرفية محددة؟
نعم، يجب إقرانه بوحدات قاعدة طرفية ذات درجة حرارة ممتدة أو مطلية بطبقة عازلة مثل 1794-TB3K أو 1794-TB3SK للحفاظ على الامتثال البيئي للنظام.
ماذا يتطلب تعيين دائرة الغاطس من مكونات الحقل الفيزيائية؟
يتطلب مسار الإدخال الغاطس أجهزة خارجية لتعمل كمكونات مصدر تيار، تزود 24 فولت DC إلى أطراف الإدخال.
هل يمكن سحب هذا المكون من السكة أثناء تشغيل النظام؟
نعم، يدعم الإزالة والإدخال أثناء التشغيل، مما يتيح الاستبدال الحي دون مقاطعة الطاقة أو كتل بيانات الاتصال على بقية السكة.
هل القنوات المدخلة محمية ضد ارتداد التلامس الكهربائي عالي التردد؟
نعم، يمكن تعديل ثابت زمن فلتر الإدخال عبر برنامج برمجة النظام الرئيسي لتصفية الضوضاء من عناصر التبديل الميكانيكية المزعجة.
ما هي المعلمات التي تحدد حالة منطقية صحيحة للإيقاف؟
تسجل القناة حالة إيقاف عندما ينخفض الجهد إلى أقل من 5.0 فولت DC أو ينخفض التيار الداخل إلى أقل من 1.5 مللي أمبير.
هل يتطلب تشغيل حلقات الاستشعار الميدانية طاقة خارجية منفصلة؟
نعم، يجب توصيل حلقة تشغيل خارجية اسمية بجهد 24 فولت DC مباشرة إلى كتلة قاعدة المحطة لتشغيل آليات تتبع الإدخال على جانب الحقل.
ماذا تعبر مؤشرات الصمام الثنائي الباعث للضوء الأمامية؟
تضيء الأضواء الصفراء الفردية عندما يستشعر القناة المدخلة المقابلة معلمة جهد الحالة النشطة.
هل يمكن لعملية التجميع هذه إدخال بيانات من دوائر التيار المتردد؟
لا، تم تصميم هذه الوحدة حصريًا لتتبع قيم التيار المستمر منخفض الجهد ضمن نافذة من 10 فولت DC إلى 31.2 فولت DC.
كيف يقوم هذا الوحدة بتعيين بتات بياناته مرة أخرى إلى رف ControlLogix؟
تنقل الأجهزة القيم الثنائية للحالة عبر الناقل الخلفي المحلي FlexBus إلى محول الاتصالات، الذي ينقل بعد ذلك سجلات البيانات عبر شبكة المصنع.
