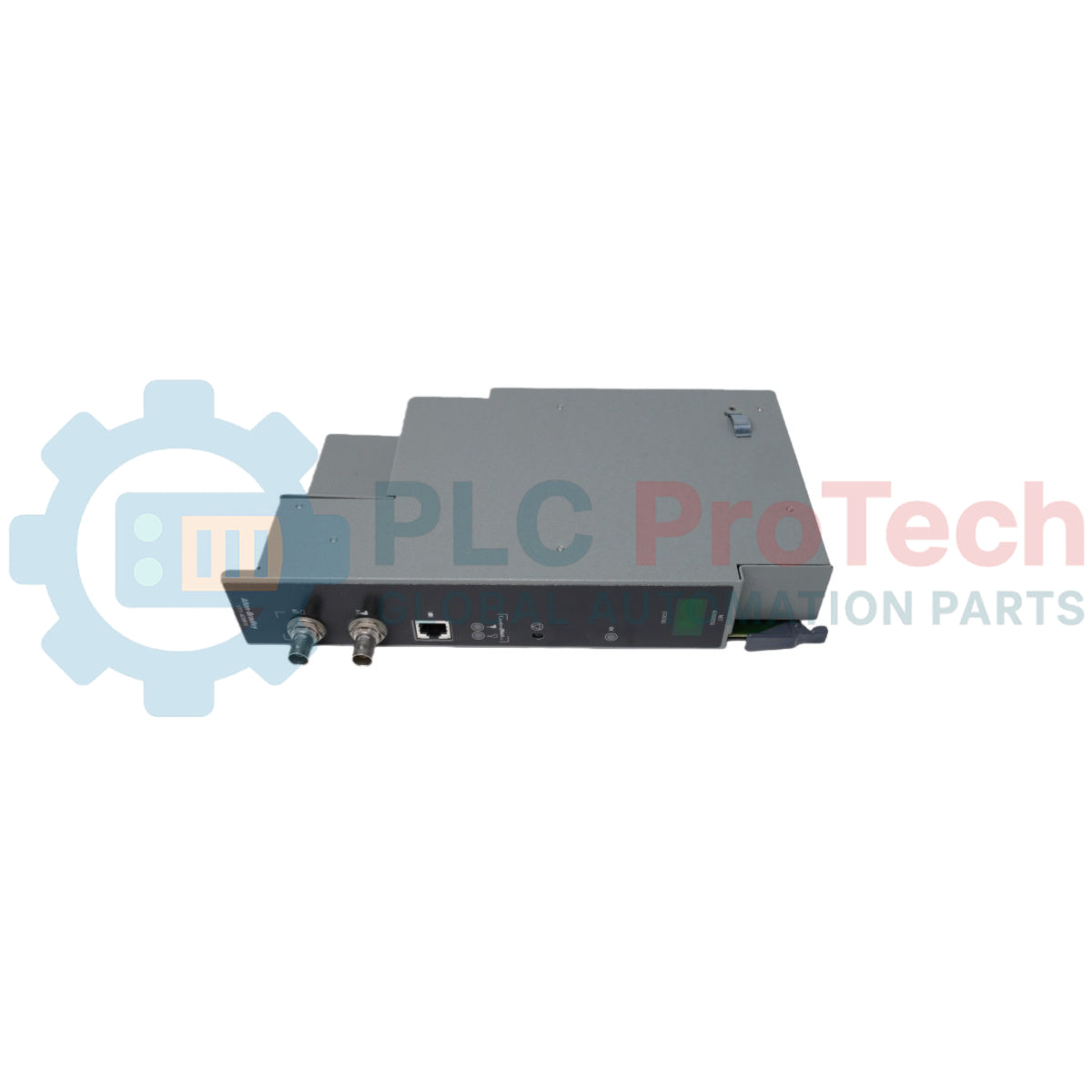

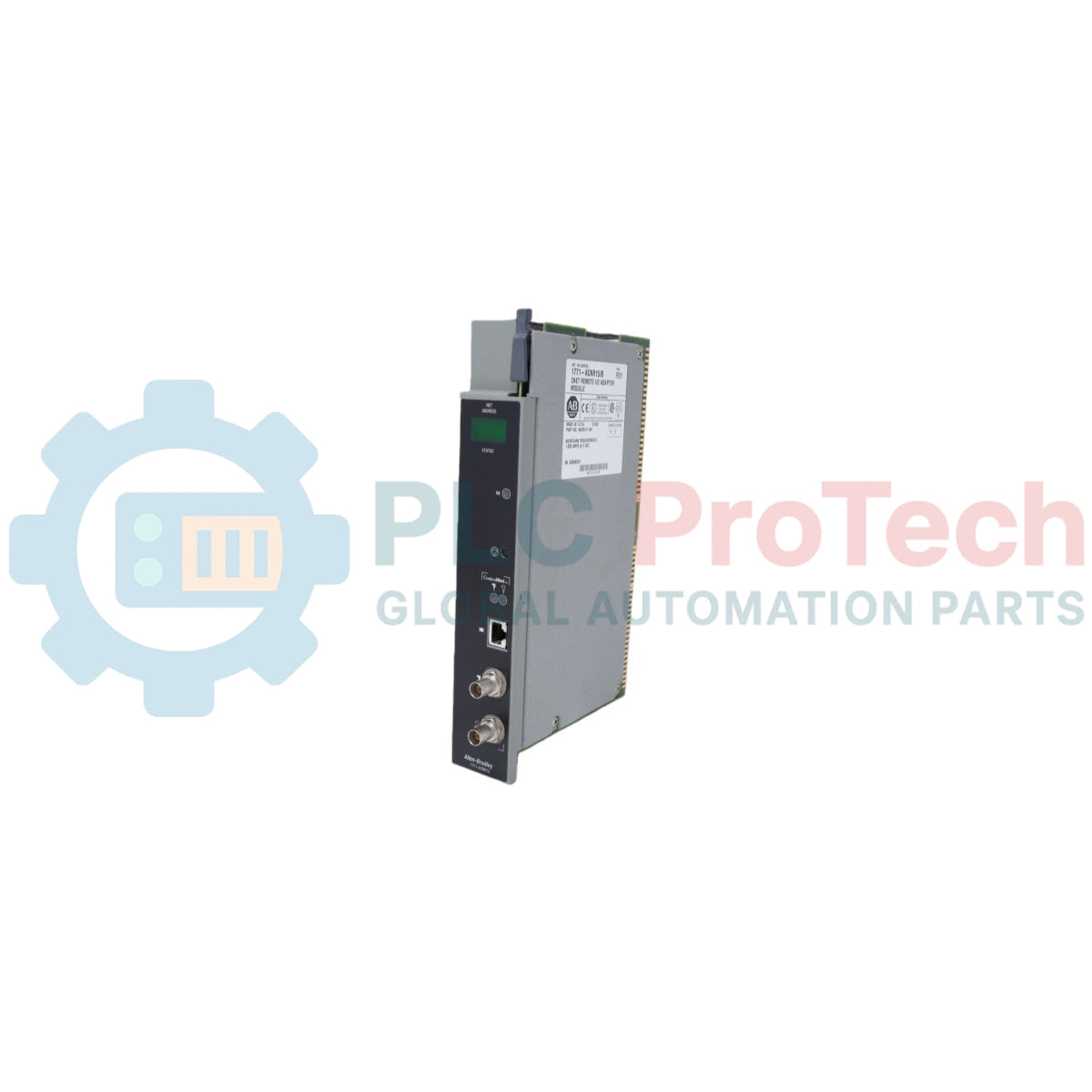

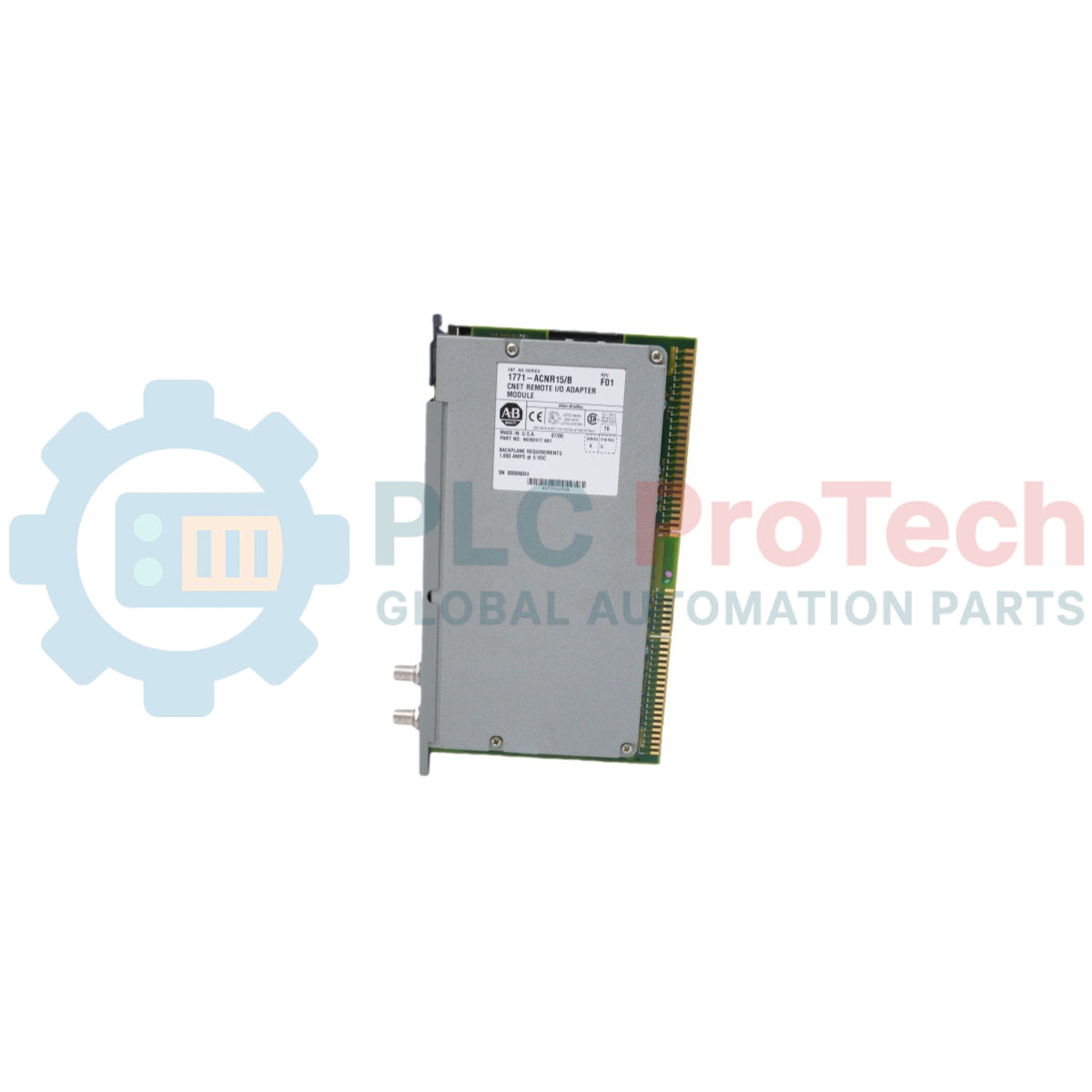

الشركة المصنعة: Allen-Bradley
رقم المنتج: 1797-ACNR15
Country of origin:الولايات المتحدة
نوع المنتج: وحدة محول الوسائط الاحتياطية
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 900ج
Dimensions: 102 مم × 102 مم × 76 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
يعد 1797-ACNR15 محول اتصالات آمن جوهريًا مصممًا لمنصة الإدخال/الإخراج الموزعة FLEX Ex. يشكل هذا الوحدة الرابط الذكي بين وحدة التحكم الآلي القابلة للبرمجة المركزية وهياكل الإدخال/الإخراج المحلية FLEX Ex التي تعمل ضمن حدود خطرة مصنفة. يدير تبادلات بيانات تسلسلية عالية السرعة ويوفر واجهة هيكلية تمرر الاتصال والطاقة عبر الناقل الخلفي المحلي من خلال اتصال FlexBus مدمج دون المساس بقيود طاقة النظام.
مزود بمنفذي كابل متحد المحور مزدوجين، ينفذ الجهاز توجيه تحكم مكرر للوسائط للحفاظ على روابط اتصال ثابتة حتى في حالة فشل خط الناقل الفيزيائي. يعمل 1797-ACNR15 بشكل أصلي على شبكات ControlNet، محولًا حمولات الاتصال القياسية إلى إشارات منخفضة الطاقة مصنفة لبيئات الغاز أو البخار أو الغبار القابلة للانفجار. يُركب على نطاق واسع في منصات النفط البحرية، ومناطق معالجة الكيميائيات، وأنظمة مراقبة الخزانات، ومصانع الأدوية التي تتطلب عقد تحكم محلية داخل المناطق الخطرة.
| المعلمة | المواصفات |
|---|---|
| الشركة المصنعة | روكويل أوتوميشن / ألين-برادلي |
| العلامة التجارية | FLEX Ex |
| رقم القطعة | 1797-ACNR15 |
| نوع الوحدة | وحدة محول وسائط ControlNet Ex الاحتياطية |
| بروتوكول الاتصال | ControlNet V1.5 |
| معدل الاتصال | 5 ميجابت في الثانية |
| منافذ الاتصال | موصلان إسقاط BNC لشبكة ControlNet Ex |
| الحد الأقصى لسعة الإدخال/الإخراج | 8 وحدات FLEX Ex |
| مزود الطاقة الأساسي | 9.5 فولت تيار مستمر |
| استهلاك الطاقة | 8.5 واط |
| تبديد الطاقة | 8.5 واط |
| التبديد الحراري | 29 وحدة حرارية بريطانية/ساعة |
| تصنيف حماية الغلاف | IP20 |
| سعة حجم السلك | 3.31 مم² (12 AWG) مجدول كحد أقصى |
| درجة حرارة التشغيل | -20 إلى 70 درجة مئوية |
| درجة حرارة التخزين | -40 إلى 85 درجة مئوية |
| الرطوبة النسبية | 5% إلى 95% بدون تكاثف |
| اهتزاز التشغيل | 2 جم عند 10 إلى 500 هرتز وفقًا لـ IEC 68-2-6 |
| صدمات التشغيل | تسارع ذروة 15 جم، عرض نبضة 11 مللي ثانية |
| بلد المنشأ | سنغافورة / ألمانيا |
| الوزن التقريبي | 0.60 كجم |
| الأبعاد التقريبية | 102 مم × 102 مم × 76 مم |
| موصل / مفتاح العقدة | الوظيفة |
|---|---|
| قناة ControlNet A BNC | نقطة توصيل شبكة ControlNet Ex الأساسية |
| قناة ControlNet B BNC | نقطة توصيل شبكة ControlNet Ex الاحتياطية |
| أطراف طاقة قابلة للإزالة | واجهة الإدخال لمصدر الطاقة الآمن جوهريًا |
| مفاتيح دفع عنوان العقدة | مقابض اختيار الأجهزة لضبط تعريف الشبكة المحلية |
| موصل اللوحة الخلفية | واجهة FlexBus الذكرية التي توجه الطاقة والبيانات إلى القواعد المجاورة |
قم بإمالة الوحدة بزاوية طفيفة وامسك مشبك التثبيت الخلفي على الحافة العلوية لسكة DIN القياسية 35 مم × 7.5 مم. قم بتدوير الوحدة للأسفل حتى تصبح متساوية مع المسار حتى ينقر لسان القفل المدمج في وضعية التثبيت الكاملة.
يتم تأريض هذا الجهاز مباشرة عبر سكة DIN الهيكلية إلى تأريض أمان جوهري مخصص. استخدم دائمًا سكك DIN المصنوعة من الفولاذ المطلي بالزنك والمطلي بالكرومات الصفراء. لا تستخدم مسارات ناقلة ضعيفة مثل السكك المصنوعة من الألمنيوم أو البلاستيك التي قد تضعف أو تكسر مسار التأريض الآمن.
قم بإزالة أغطية العزل الواقية من المصنع من مقابس BNC قبل التوصيل. قم بتثبيت خط إسقاط الوسائط الأساسي بإحكام في القناة A. قم بتأمين كابل النسخ الاحتياطي إلى القناة B لتحقيق تكرار الوسائط. قم بشد براغي الطرفية بعزم يتراوح بين 0.8 إلى 1 نيوتن-متر (5 إلى 7 رطل-إنش).
تأكد من تشغيل هذه الوحدة فقط بواسطة وحدة إمداد طاقة خارجية آمنة جوهريًا ومعتمدة. تحقق من أن حدود الجهد والتيار على جانب التوصيل لا تتجاوز الحدود الفنية المحددة لهذه الوحدة.
ما البروتوكول الذي يستخدمه هذا المكون الاتصالي؟
يتواصل عبر الشبكات الصناعية باستخدام مواصفة ControlNet الإصدار 1.5 المتخصصة.
هل يوفر هذا الوحدة المادية تبديل مسار تلقائي إذا انقطع سلك؟
نعم، يدعم تخطيط الاتصال المزدوج BNC التوجيه التلقائي عبر الخط الاحتياطي دون إيقاف منطق النظام.
هل يمكن تركيب هذه الوحدة مباشرة داخل بيئة معرضة للانفجار من المنطقة 1؟
نعم، تم تصميم الجهاز بحمايات السلامة الجوهرية مما يسمح بنشره في مواقع مصنفة عند وضعه في غلاف معدني مناسب.
ما هو الحد الأقصى لعدد وحدات التمديد التي يمكن لهذا المحول التحكم بها؟
الوحدة قادرة على توجيه الطاقة والتحكم في كومة خلفية بحد أقصى ثمانية وحدات FLEX Ex منفصلة.
كيف يتم تعيين معرف عقدة الشبكة على هذا التجميع؟
يتم اختيار عنوان العقدة يدويًا بالنقر على مفاتيح الضغط المدمجة الموجودة على جانب أو أمام غلاف الوحدة.
هل يمكن توصيل مصدر طاقة تجاري عادي بهذا الجهاز؟
لا، يجب أن تتلقى الجهد التشغيلي حصريًا من خط إمداد طاقة آمن جوهريًا ومعتمد.
ما وظيفة شاشات LED الملونة على اللوحة الأمامية؟
تقدم مؤشرات الضوء تحديثات فورية حول حالة خط الاتصال، وأخطاء الوحدة المحلية، ومعلمات خط الطاقة.
هل من الآمن تكوين أو فصل الخطوط بينما يظل الطرف مزودًا بالطاقة؟
لا تلمس أو تفصل الكابلات الميدانية إلا بعد التأكد من أن البيئة المحيطة غير خطرة أو بعد فصل التيار الكهربائي تمامًا.
ما نوع كابلات الشبكة المحورية الموصى بها تحديدًا؟
تم تصميمه للاتصال بوسائط كابل RG-6/U رباعية الدرع مثل كابلات المصنع 1786-RG6.
هل يحتوي هذا الجهاز على حماية بطبقة الطلاء العازل؟
نعم، تتلقى لوحات الوحدة طبقة طلاء عازل مصنع لحماية المكونات من العناصر المسببة للتآكل المحمولة جواً.
