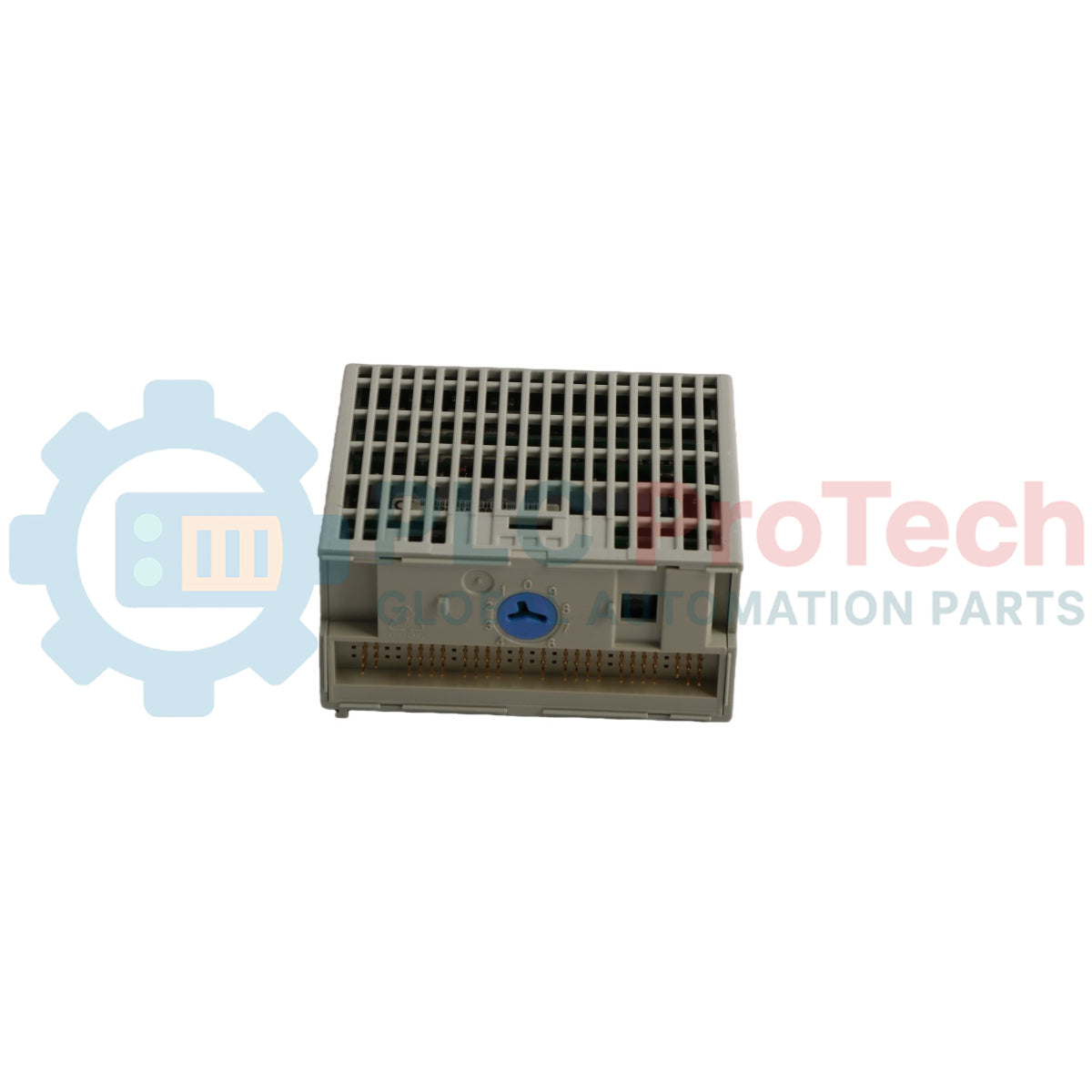

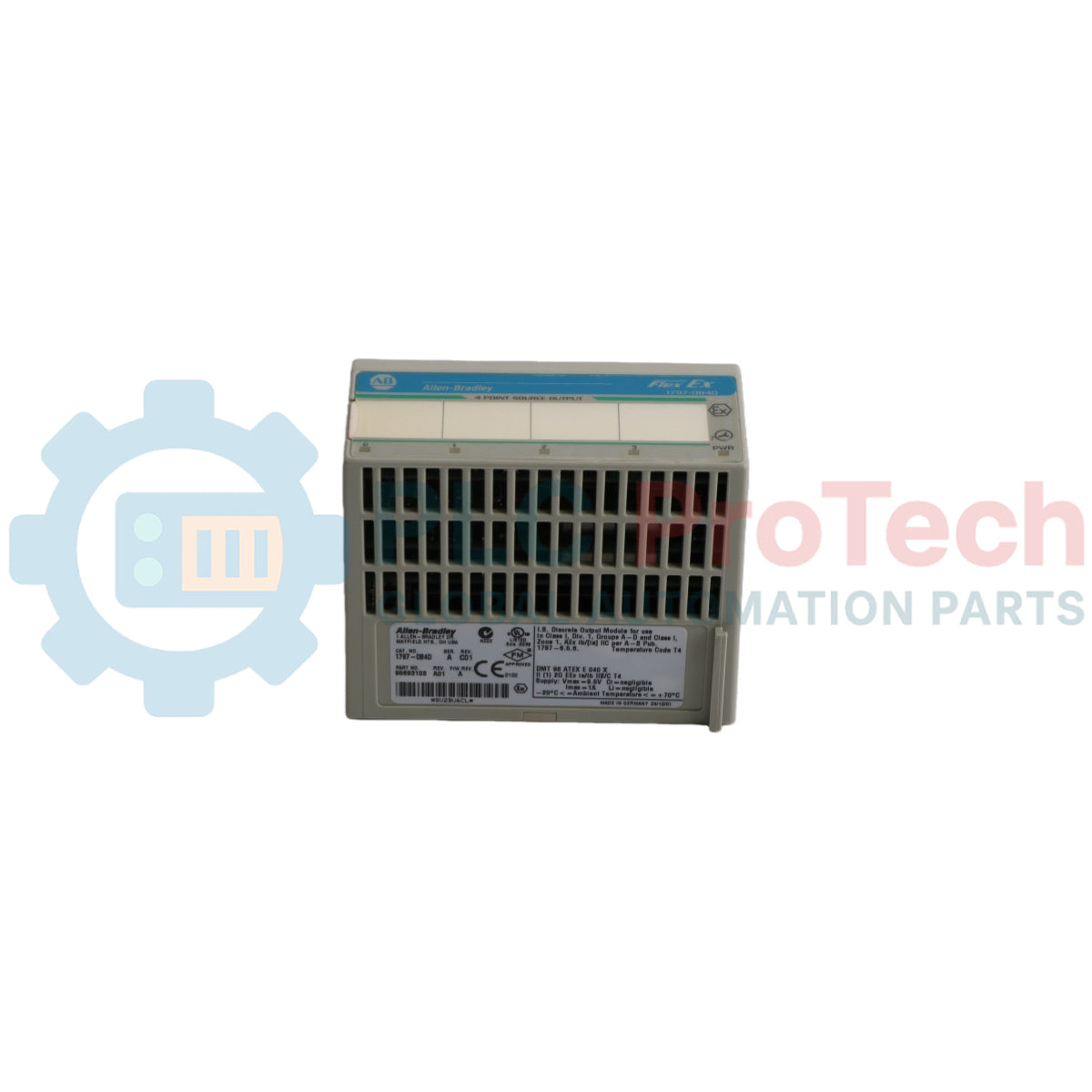

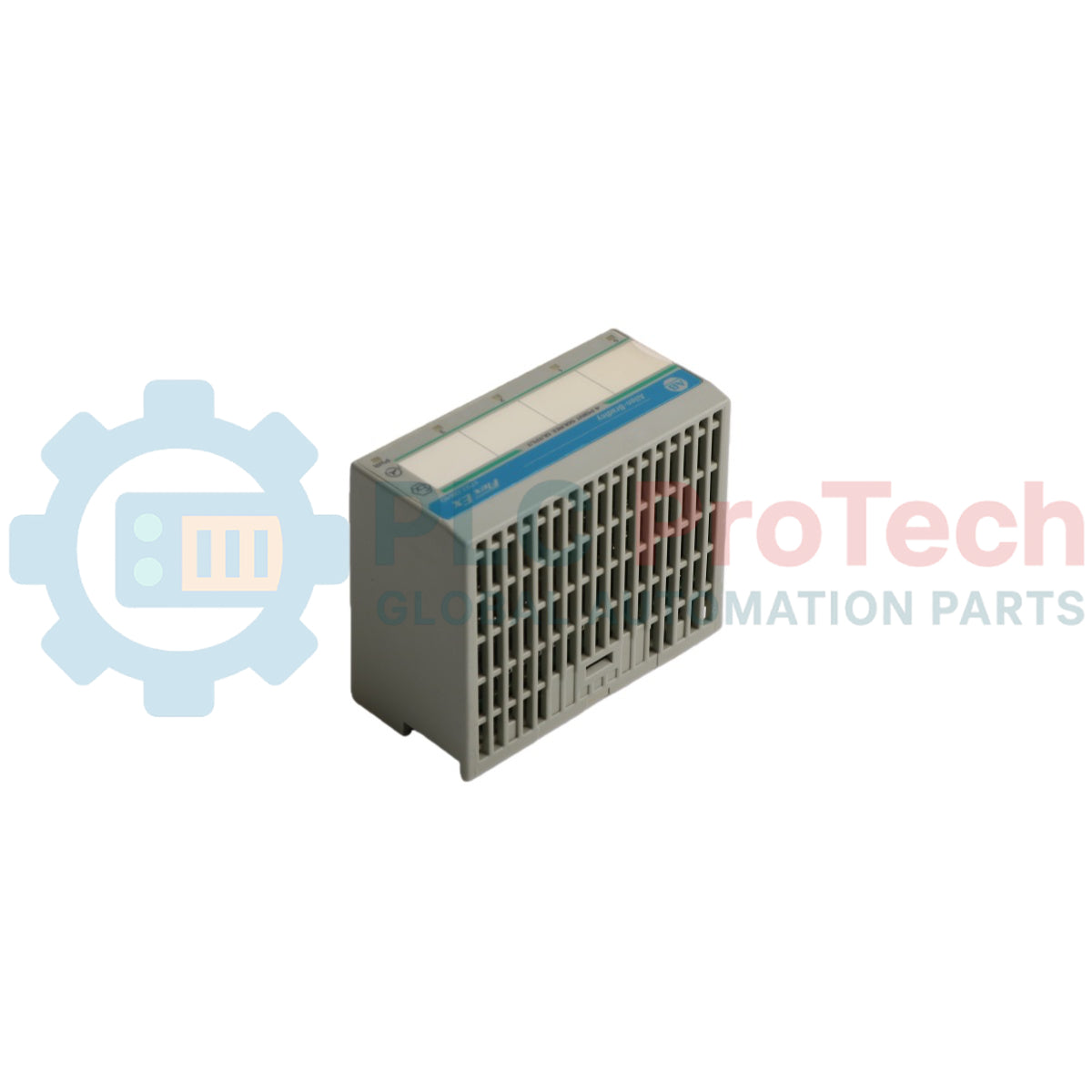

وحدة خرج مصدر غير معزولة FLEX Ex I/O بجهد 24V DC، ذات 4 مخارج، من Allen-Bradley، الطراز 1797-OB4D

الوصف

Allen-Bradley 1797-OB4D هو وحدة مخرجات رقمية آمنة جوهريًا عالية الأداء، مصممة للبيئات الصناعية في المناطق الخطرة. وباعتبارها جزءًا من عائلة منتجات FLEX Ex I/O، توفر هذه الوحدة 4 مخرجات مصدرية غير معزولة، مصممة خصيصًا لتشغيل الأجهزة الرقمية الميدانية مثل الصمامات وأجهزة الإنذار الصوتية والملفات اللولبية.

تتميز الوحدة بواجهة اتصال مدمجة FlexBus تتصل بسلاسة عبر محولات متوافقة مثل محول ControlNet Ex ‏(1797-ACNR15)، لتحقيق آلية متينة من مستويين لحالة الأعطال عبر اللوحة الخلفية. يُورَّد هذا المنتج كمعدة من النوع المفتوح، ويجب تركيبه على وحدة قاعدة طرفية آمنة جوهريًا من طراز 1797-TB3 أو 1797-TB3S داخل حاوية مناسبة، بما يضمن أقصى درجات سلامة النظام والعزل البيئي.

تتضمن البنية الكهربائية مؤشرات تشخيصية وملفات تعريف متقدمة للتهيئة البرمجية يمكن الوصول إليها عبر RSLogix 5000. كل قناة مصدر متصلة كهربائيًا بالقنوات الأخرى، وتتضمن حماية إلكترونية متقدمة إلى جانب ترشيح إنذار قابل للتحديد، ما يجعلها خيارًا مثاليًا للصناعات البتروكيميائية والكيميائية والغازية وصناعات العمليات الآلية العاملة ضمن تصنيفات المنطقة 1 أو المنطقة 2 أو المنطقة 22.

الميزات

• مزود بـ 4 مخرجات رقمية آمنة جوهريًا، غير معزولة ومصدرية.
• مصمم للتبديل أثناء التشغيل، بما يتيح الإزالة والإدخال بأمان أثناء توصيل الطاقة في الظروف غير الخطرة.
• إمكانات تشخيص شاملة لكل قناة، بما في ذلك اكتشاف أعطال انقطاع السلك والحمل الزائد.
• مرشح مدمج قابل للتهيئة برمجيًا بتردد 100 هرتز (10 مللي ثانية)، وثوابت زمنية قابلة للضبط لمرشح الإنذار (من 0.25 مللي ثانية إلى 32 مللي ثانية).
• سلوكيات أعطال قابلة للتحديد للمخرجات، تتيح للقنوات إما إعادة الضبط إلى الصفر أو الاحتفاظ بآخر حالة صالحة.
• تشخيصات مادية واضحة تتضمن 4 مؤشرات حالة صفراء، و4 مؤشرات أعطال حمراء، ومؤشر طاقة أخضر واحد للوحدة.
• حماية إلكترونية مدمجة تغطي انقطاع الأسلاك وحالات الحمل الزائد والدوائر القصيرة.
• تصميم صلب يستخدم اتصال اللوحة الخلفية FlexBus القياسي مع محاثة داخلية ضئيلة.

التطبيقات

• التحكم الآلي في صمامات التحكم الهوائية والهيدروليكية الآمنة جوهريًا.
• التحكم في أجهزة الإنذار الصوتية والمنارات المرئية المثبّتة ميدانيًا وتشغيلها في المناطق القابلة للانفجار.
• تشغيل ملفات اللولبيات منخفضة القدرة وملفات المرحلات ضمن أجواء الغاز أو الغبار الخطرة.
• نشر أتمتة العمليات في مصانع المعالجة الكيميائية ومصافي النفط ومنشآت المنبع للغاز.
• معالجة الإشارات بأمان في بيئات مناولة الحبوب أو معالجة المساحيق المطابقة لمعايير الغبار للمنطقة 22.

المواصفات الفنية

حوالي 200 غ (7.05 أونصة)

ملاحظة: الأطراف 2 و3 و6 و7 و10 و11 و14 و15 و17 إلى 32 و36 و37 و38 و39 و46 و47 و48 و49 غير مستخدمة، ولا يُسمح بإجراء أي توصيلات بها. لا تستخدم الأطراف غير المستخدمة كأطراف دعم لتجنب تلف النظام.

إرشادات التركيب

• مواصفات الغلاف: يجب تركيب الوحدة داخل غلاف معدني ذي تصنيف مناسب عند استخدامها في المنطقة 1 لحمايتها من التعرض البيئي، إذ إن تصنيف حماية الوحدة نفسها هو IP20.
• اختيار الخزانة للمنطقة 22: للتركيب في بيئات الغبار بالمنطقة 22، يجب استخدام طرز خزائن معتمدة ومحددة: IVK-ISRPI-V16LC أو IVK-ISRPI-V8HYW أو IVK-ISRPI-V8LC.
• محاذاة مفتاح التشفير: قبل تركيب الوحدة، أدر مفتاح التشفير في وحدة قاعدة أطراف التوصيل باتجاه عقارب الساعة إلى الوضع 7. لا تغيّر إعداد مفتاح التشفير هذا بعد اكتمال تهيئة الأسلاك.
• إعداد FlexBus: تأكد من دفع موصل FlexBus بالكامل إلى اليسار باتجاه وحدة القاعدة أو المحول المجاور قبل محاولة إدخال الوحدة؛ إذ يُحظر التنفيذ ما لم يكن ممتدًا بالكامل.
• محاذاة المسامير والتثبيت: تحقق من استقامة جميع مسامير التوصيل السفلية، وحاذِ قضيب محاذاة الوحدة مع أخدود المحاذاة في القاعدة، واضغط لأسفل بقوة حتى تُقفل آلية التثبيت بإحكام.
• الفصل الآمن جوهريًا: صِل قواعد أطراف التوصيل الآمنة جوهريًا فقط بوحدات/محولات أخرى آمنة جوهريًا في النظام لضمان سلامة اللوحة الخلفية.
• التدريع والتأريض: يجب أن تستخدم جميع أسلاك الإدخال/الإخراج أسلاكًا محمية عالية الجودة. يجب إنهاء جميع تدريع الأسلاك خارج الوحدة تمامًا باستخدام قضبان توصيل مخصصة أو نقاط تمرير مخصصة لإنهاء التدريع.
• الوقاية من الكهرباء الساكنة: يجب حماية النظام بالكامل من الشحنات الكهروستاتيكية. ثبّت لافتة تحذير واضحة في مكان قريب مباشرةً تنص على: "تحذير: تجنب الشحن الكهروستاتيكي"
• قيود الطاقة: يجب تزويد النظام بالطاقة حصريًا من مصدر طاقة آمن جوهريًا. لا تسمح مطلقًا بتطبيق إشارات غير آمنة جوهريًا على الوحدة، إذ يؤدي ذلك إلى إبطال حالة الأمان الجوهري فيها نهائيًا.
• قواعد الإدخال أثناء التشغيل: رغم أن الوحدة تدعم الإزالة والإدخال أثناء وجود الطاقة، فقد يحدث قوس كهربائي إذا كانت قاعدة أطراف التوصيل الأساسية غير مثبتة أو جرى توصيلها أثناء وجود طاقة المجال، مما يشكل خطر انفجار في المناطق الخطرة. تأكد من عزل الطاقة بالكامل أو من التحقق من أن البيئة غير خطرة قبل المناولة.

الامتثال والشهادات

• CENELEC: II (1) 2G Ex ib[ia] IIC T4، II (1) D [Ex iaD]
• UL, C-UL: معتمد للفئة I، المجموعات A وB وC وD؛ الفئة II، المجموعات E وF وG؛ المواقع الخطرة من الفئة III؛ الفئة I، المنطقة 1، AEx ib[ia] IIC T4
• FM: آمن جوهريًا، الفئة I، القسم 1، المجموعات A وB وC وD، T4؛ جهاز مرتبط بتوصيلات آمنة جوهريًا، الفئات I وII وIII، القسم 1، المجموعات A-G؛ الفئة I، المنطقة 1، AEx ib[ia] IIC T4
• INMETRO: BR-Ex ia/ib BB/IIC T4
• IECEx: [Zone 0] Ex ib[ia] IIC T4 [Ex iaD] (الشهادة المرجعية: IECEx BVS 09.0024X)
• ATEX: رقم الشهادة المرجعية DMT 02 ATEX E 040 X، المتوافق مع EN 60079-0 وEN 60079-11 وسلسلة EN 61241
• توجيهات علامة CE: معتمد للتركيب داخل مناطق الاتحاد الأوروبي والمنطقة الاقتصادية الأوروبية بموجب توجيه التوافق الكهرومغناطيسي 2014/30/EU، مع تطبيق EN 61000-6-4:2007 وEN 61000-6-2:2005 وEN 61326-1:2013

الأسئلة الشائعة

ما قواعد التوصيل الطرفية المتوافقة مع الوحدة 1797-OB4D؟

يجب استخدام الوحدة حصريًا مع قاعدتي التوصيل الطرفيتين الآمنتين جوهريًا 1797-TB3 أو 1797-TB3S.

ماذا يشير مؤشر LED الأحمر الثابت للحالة على اللوحة الأمامية؟

يشير المؤشر الأحمر الثابت إلى أن الوحدة لم تجتز إجراء فحص بدء التشغيل.

هل يمكن إصلاح هذه الوحدة إذا تعطلت قناة واحدة؟

لا، هذه الوحدة غير قابلة للإصلاح ميدانيًا. تؤدي محاولة فتح الغلاف إلى إبطال ضمان المصنع وشهادات السلامة الجوهرية الخاصة بها.

ما حالة التشغيل الافتراضية للمخارج عند بدء التشغيل الأولي؟

عند بدء تشغيل النظام، يكون بت تمكين الخرج مضبوطًا افتراضيًا على 0، مما يُبقي جميع المخارج في حالة إيقاف قسري حتى تتم تهيئته إلى 1 عبر برنامج التطبيق.

ما نطاق مقاومة الحمل الميداني المدعوم للتشغيل العادي؟

يتراوح نطاق الحمل الطبيعي لكل قناة بين 30 و5000 أوم.

كيف تشير الوحدة إلى عطل انقطاع السلك أو الحمل الزائد للقناة؟

يُشار إلى الأعطال عبر بتات الأعطال في جدول البيانات الداخلي، وكذلك عبر وميض مؤشر LED الخاص بالقناة المعنية باللون الأحمر بتردد 1 هرتز.

هل من الآمن استخدام هذه الوحدة مع إشارات قياسية غير آمنة جوهريًا؟

 لا، يجب ألا تطبق مطلقًا إشارات غير آمنة جوهريًا. ولا يمكن إعادة استخدام الوحدة في بيئة آمنة جوهريًا بعد تعرضها لإشارات غير آمنة جوهريًا.

ماذا يحدث إذا وصلتُ أجهزة ميدانية بالأطراف غير المستخدمة في القاعدة؟

قد يؤدي استخدام الأطراف غير المستخدمة كأطراف دعم إلى أضرار مادية جسيمة بالوحدة أو إلى عمليات غير مقصودة للنظام أو إلى كليهما.

ما الحد الأقصى لزمن تأخير انتشار الإشارة لتغيّر حالات القناة؟

يبلغ الحد الأقصى لزمن تأخير الخرج لكل من الانتقال من إيقاف التشغيل إلى التشغيل ومن التشغيل إلى إيقاف التشغيل أقل من ‏1.2 مللي ثانية.

هل قنوات الخرج معزولة عن بعضها؟

لا، قنوات هذه الوحدة غير معزولة ومتصلة كهربائيًا بعضها ببعض.

هل يمكن إدخال هذه الوحدة في قاعدة توصيل طرفية حية أثناء تزويد اللوحة الخلفية بالطاقة؟

 نعم، صُممت هذه الوحدة للاستبدال أثناء التشغيل، ولكن يجب فصل الطاقة عن الجانب الميداني أو التحقق من أن المنطقة غير خطرة لتجنب حدوث انفجار بسبب قوس كهربائي.

ما الغرض من معلمة تكوين تثبيت الإنذارات؟

 يحدد ما إذا كان بت عطل انقطاع السلك أو الحمل الزائد سيظل مقفلاً حتى مسحه يدويًا بانتقال إعادة ضبط الإنذارات، مما يضمن التقاط الأعطال قصيرة المدة.

ما الحد الذي يضمن الإبلاغ عن عطل انقطاع السلك؟

يُضمن اكتشاف حالة انقطاع السلك والإبلاغ عنها للأحمال الميدانية التي تزيد مقاومتها عن 75 كيلو أوم، بصرف النظر عن حالة الخرج.

كيف تُكوَّن مرشحات إنذارات الأعطال في البرنامج؟

تتيح وحدات بت مرشح الإنذار ضبط الثابت الزمني ضمن نطاق من الخيارات الثنائية: ‏0.25 مللي ثانية، ‏0.5 مللي ثانية، ‏1 مللي ثانية، ‏2 مللي ثانية، ‏4 مللي ثانية، ‏8 مللي ثانية، ‏16 مللي ثانية، أو ‏32 مللي ثانية.
