الشركة المصنعة: Allen-Bradley
رقم المنتج: 1797-IE8
Country of origin:الولايات المتحدة
نوع المنتج: وحدة الإدخال التناظرية
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 200ج
Dimensions: 46 مم x 94 مم x 91 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

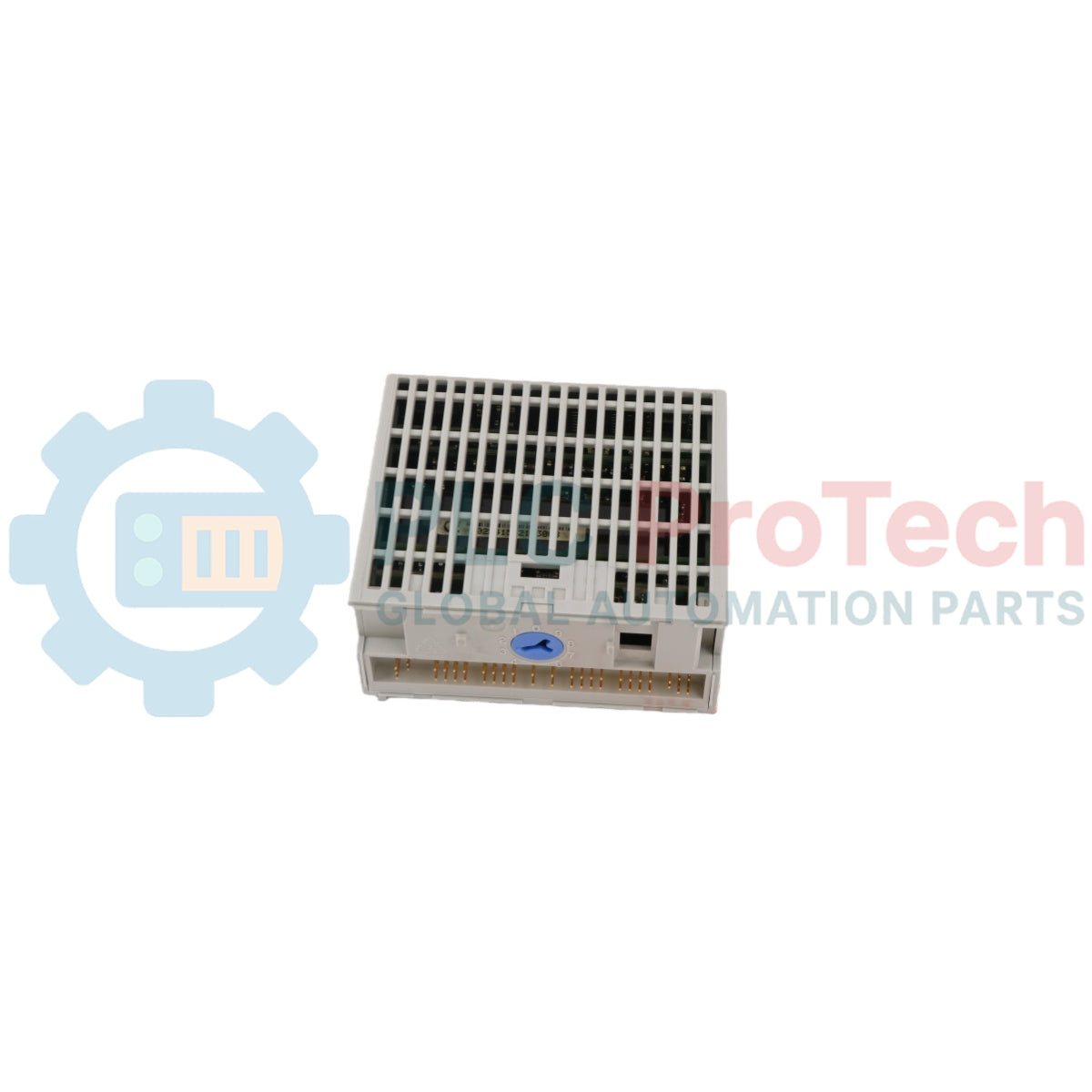

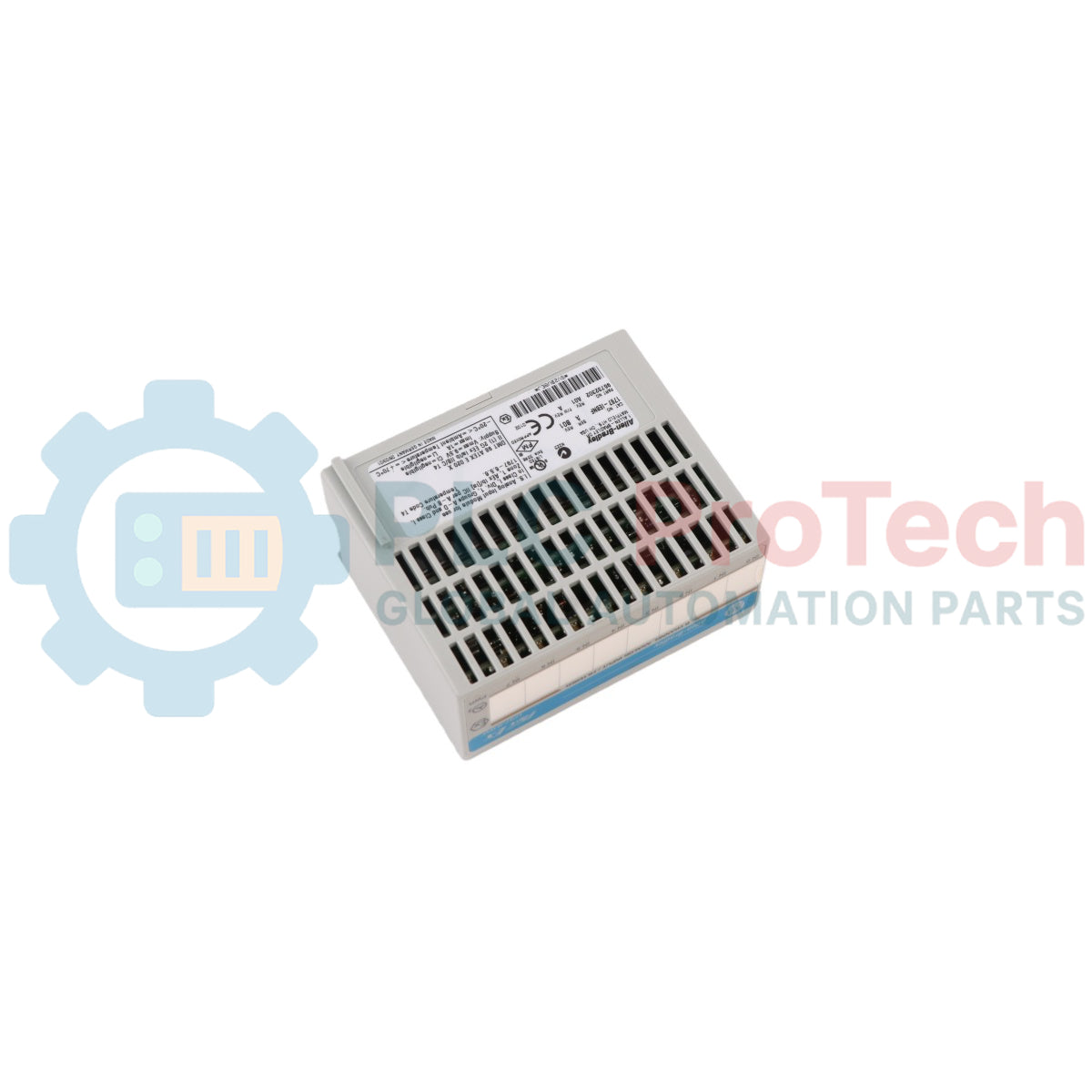

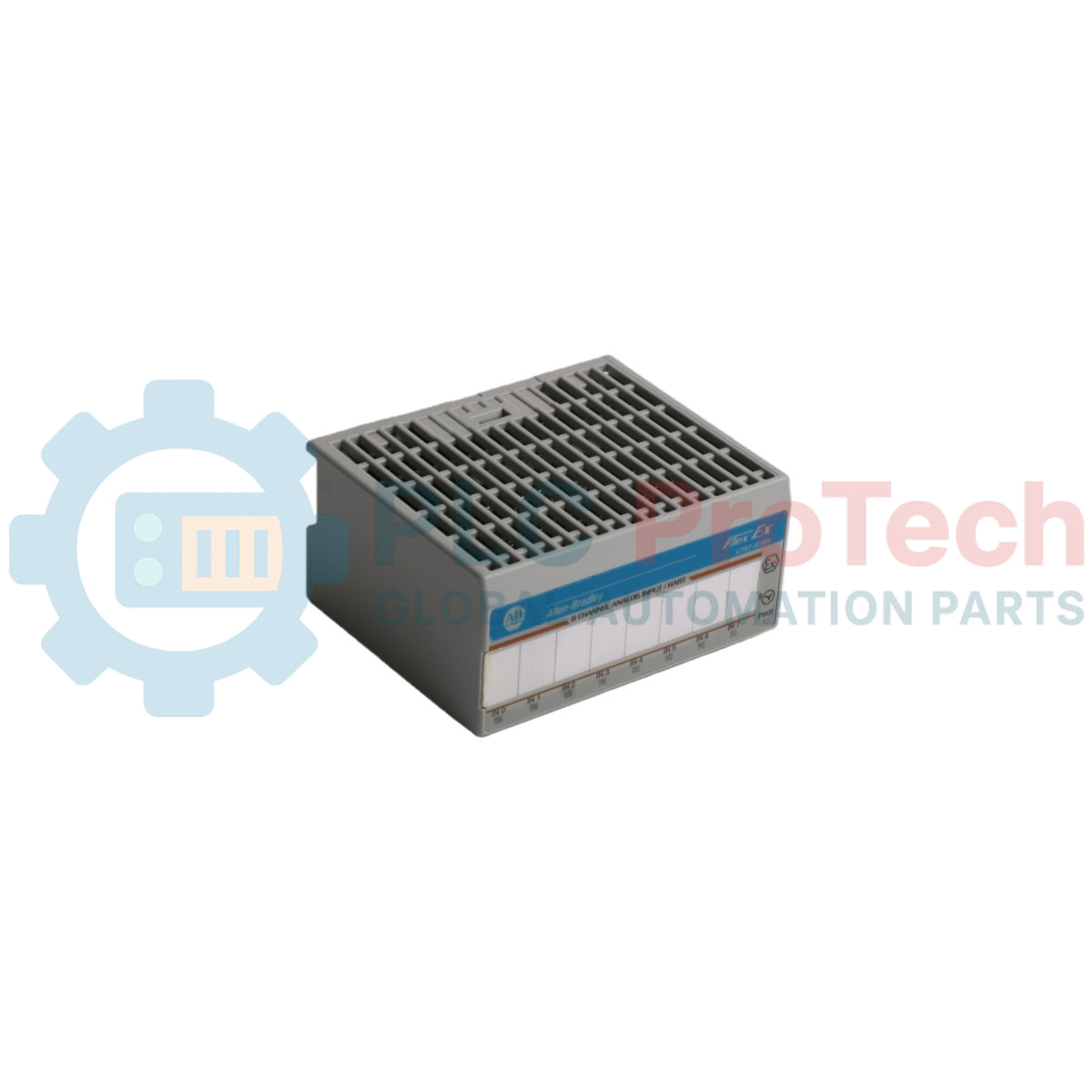

إن 1797-IE8 وحدة إدخال تناظرية عالية الكثافة وآمنة جوهريًا، مصممة للنشر المباشر في البيئات الخطرة ضمن البنية الموزعة FLEX Ex. يعالج هذا المكوّن إشارات الأجهزة القياسية الواردة من ما يصل إلى ثمانية أجهزة إرسال ميدانية، محولًا أشكال الموجات الحالية إلى سجلات بيانات رقمية عبر واجهة لوحة خلفية داخلية معزولة. ومن خلال الحفاظ على دوائر كهربائية منخفضة الطاقة، يعزل الجهاز تكوينات طاقة جانب المجال عن التسبب في اشتعال الأجواء التي تحتوي على غازات أو أبخرة أو غبار قابل للاشتعال.
تضم هذه الوحدة ثماني قنوات إدخال تناظرية غير معزولة مهيأة للتوصيل بأجهزة إرسال ثنائية أو رباعية الأسلاك عبر نطاق إشارات من 4 إلى 20 مللي أمبير. تُثبّت الوحدة 1797-IE8 بإحكام على قاعدة أطراف مخصصة من نوع FLEX Ex، مما يتيح الاتصال الرقمي بوحدات التحكم المنطقي القابلة للبرمجة المضيفة عبر محولات شبكة متخصصة آمنة جوهريًا تدعم تكوينات بروتوكول ControlNet Ex. وتُستخدم عادةً في معالجة البتروكيماويات، والحفر البحري، ومجمعات المصافي، ومصانع تصنيع المواد الكيميائية المتخصصة التي تتطلب الامتثال الصارم لمعايير الهندسة المقاومة للانفجار.
| المعلمة | المواصفة |
|---|---|
| الشركة المصنعة | Rockwell Automation / Allen-Bradley |
| العلامة التجارية | FLEX Ex |
| رقم الجزء | 1797-IE8 |
| نوع الوحدة | وحدة إدخال تناظرية آمنة جوهريًا |
| عدد المداخل | 8 قنوات، غير معزولة |
| نطاق الإشارة | من 4 إلى 20 مللي أمبير |
| الدقة | 16 بت |
| ممانعة الدخل | 200 أوم |
| جهد العزل | عزل جلفاني بين جانب المجال وFlexBus |
| استهلاك الطاقة | 6.5 واط كحد أقصى |
| نوع الخرج الآمن جوهريًا | معلمات المصدر المحدودة التيار |
| درجة حرارة التشغيل | -20 إلى 60 درجة مئوية |
| درجة حرارة التخزين | -40 إلى 85 درجة مئوية |
| الرطوبة النسبية | من 5% إلى 95% دون تكاثف |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| الوزن التقريبي | 0.20 كجم |
| الأبعاد التقريبية | 46 مم × 94 مم × 91 مم |
| دبوس قاعدة الأطراف (1797-TB3 نموذجيًا) | الوظيفة |
|---|---|
| المدخل 0 (+) إلى المدخل 7 (+) | توصيلات إشارة التيار للمدخل التناظري |
| الإرجاع 0 (-) إلى الإرجاع 7 (-) | مسارات عودة الإشارة المشتركة |
| +V Ex | تغذية طاقة أجهزة الإرسال الآمنة جوهريًا |
تحقق من امتثال جميع إجراءات التركيب للأكواد الكهربائية الوطنية والمحلية الخاصة بالمواقع الخطرة. تأكد من تركيب الوحدة حصريًا مع قاعدة أطراف FLEX Ex الآمنة جوهريًا والمعتمدة للحفاظ على معلمات الحماية المناسبة للحد من الطاقة.
علّق الجزء العلوي من هيكل الوحدة في فتحة القناة العلوية لقضيب DIN القياسي مقاس 35 mm. أدر الجسم إلى الأسفل بقوة ثابتة حتى تتشابك ألسنة القفل السفلية مع حافة المسار المعدني.
قم بإنهاء جميع دروع كابلات الأجهزة عند شريط تأريض الهيكل المخصص والمُثبت على مجموعة قاعدة الأطراف. لا تؤرض درع الكابل عند طرفي المسار لتجنب إنشاء حلقة تأريض داخل المنطقة الخطرة.
اترك خلوصًا لا يقل عن 50 mm من جميع جوانب مجموعة الأطراف لتسهيل دوران الهواء الطبيعي. تأكد من أن تهوية الحاوية تحافظ على درجات الحرارة المحيطة بالقرب من جسم الوحدة عند أقل من 60 درجة مئوية أثناء ظروف الحمل الأقصى.
ما الوظيفة الأساسية لهذه المكوّنات hardware؟
توفر الوحدة واجهة لاستقبال الإشارات التناظرية ورقمنتها من مرسلات حقلية موجودة في أجواء قابلة للانفجار، مع منع طاقات الاشتعال.
هل تتطلب هذه الوحدة حاجز زينر خارجيًا؟
لا، تتميز الوحدة بعزل جلفاني مدمج ودوائر للحد من الطاقة، وقد صُممت للعمل مباشرة مع الأجهزة الحقلية في المناطق الخطرة.
هل يمكن لهذا الجهاز قياس مدخلات الجهد مثل 0 إلى 10V؟
لا، صُمم هذا الطراز تحديدًا لقبول إشارات حلقات التيار القياسية من 4 إلى 20 mA ومعالجتها فقط.
ما قاعدة الأطراف المتوافقة مع هذه الوحدة؟
صُممت الوحدة للتوصيل مباشرة بوحدات قواعد الأطراف الآمنة جوهريًا 1797-TB3 أو 1797-TB3S.
هل يمكن استبدال هذه الوحدة أثناء تنشيط محول الشبكة؟
نعم، تدعم إزالة الوحدات واستبدالها أثناء التشغيل في المناطق الخطرة عند استخدامها مع هياكل أطراف FLEX Ex المناسبة.
كيف تكتشف وحدة التحكم سلك مستشعر غير موصول؟
تسجل الوحدة معلمة عطل انخفاض النطاق عندما ينخفض تيار الإدخال بدرجة ملحوظة عن العتبة القياسية البالغة 4 mA.
هل قنوات الإدخال الثماني معزولة كهربائيًا عن بعضها؟
تشترك القنوات الثماني في مرجع داخلي مشترك داخل الوحدة، رغم أن المجموعة معزولة عن الناقل الخلفي الرئيسي للتحكم.
ما بروتوكول الاتصال الذي تستخدمه الوحدة للتخاطب مع PLC؟
ترسل البيانات عبر الناقل الخلفي المحلي إلى محول شبكة 1797، الذي يتصل عادةً بوحدة التحكم الرئيسية عبر شبكة ControlNet Ex.
هل يلزم إجراء معايرة قبل وضع الوحدة في الخدمة؟
تخضع الأجهزة لمعايرة في المصنع قبل الشحن، ولكن يمكن ضبط معلمات الصفر والامتداد الإلكترونية عبر برنامج وحدة التحكم.
ما الحد الأقصى لدرجة حرارة التشغيل لهذا المكوّن؟
تم تحديد الوحدة للعمل بشكل موثوق في البيئات الصناعية المحيطة التي تصل درجات حرارتها إلى 60 درجة مئوية دون تبريد نشط.
