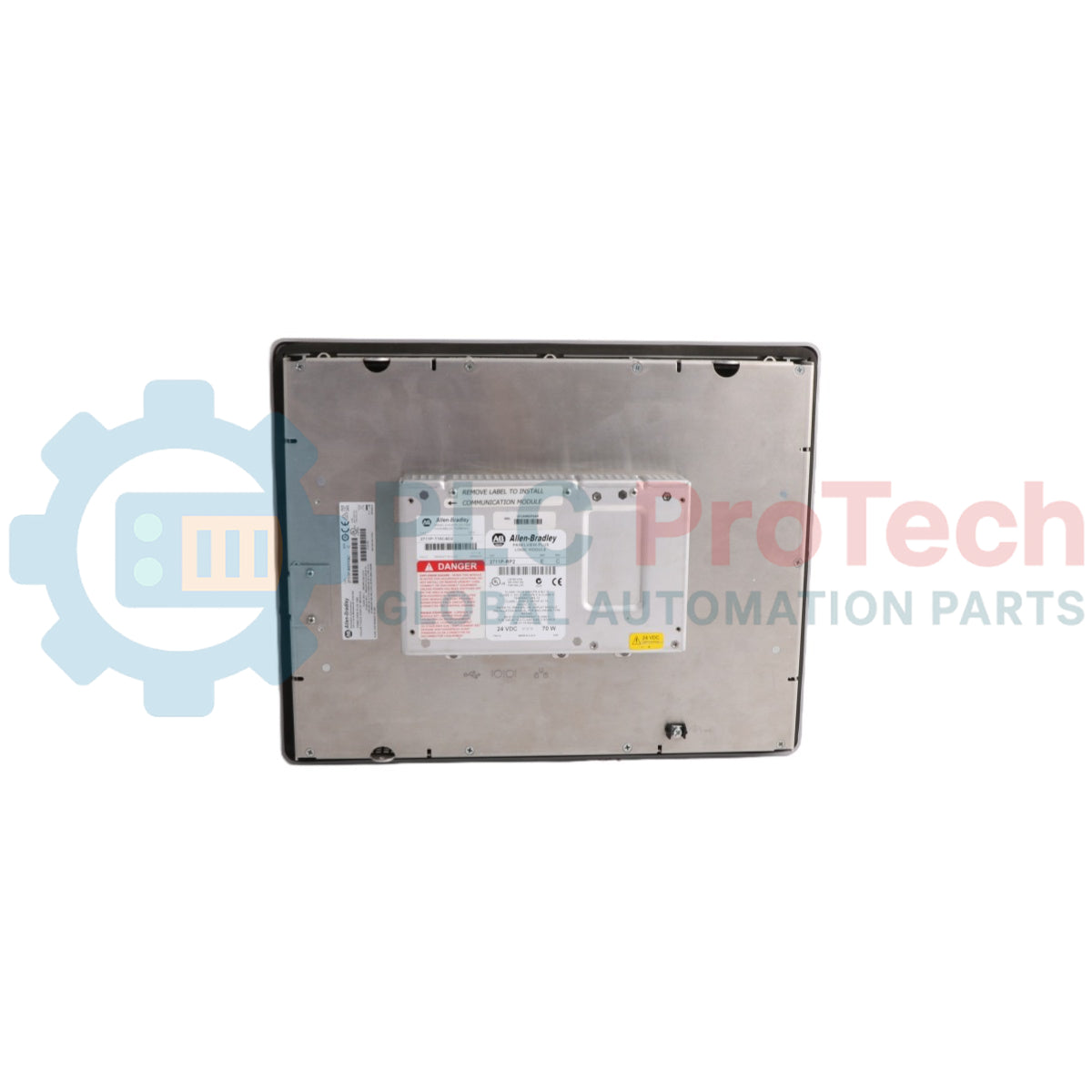

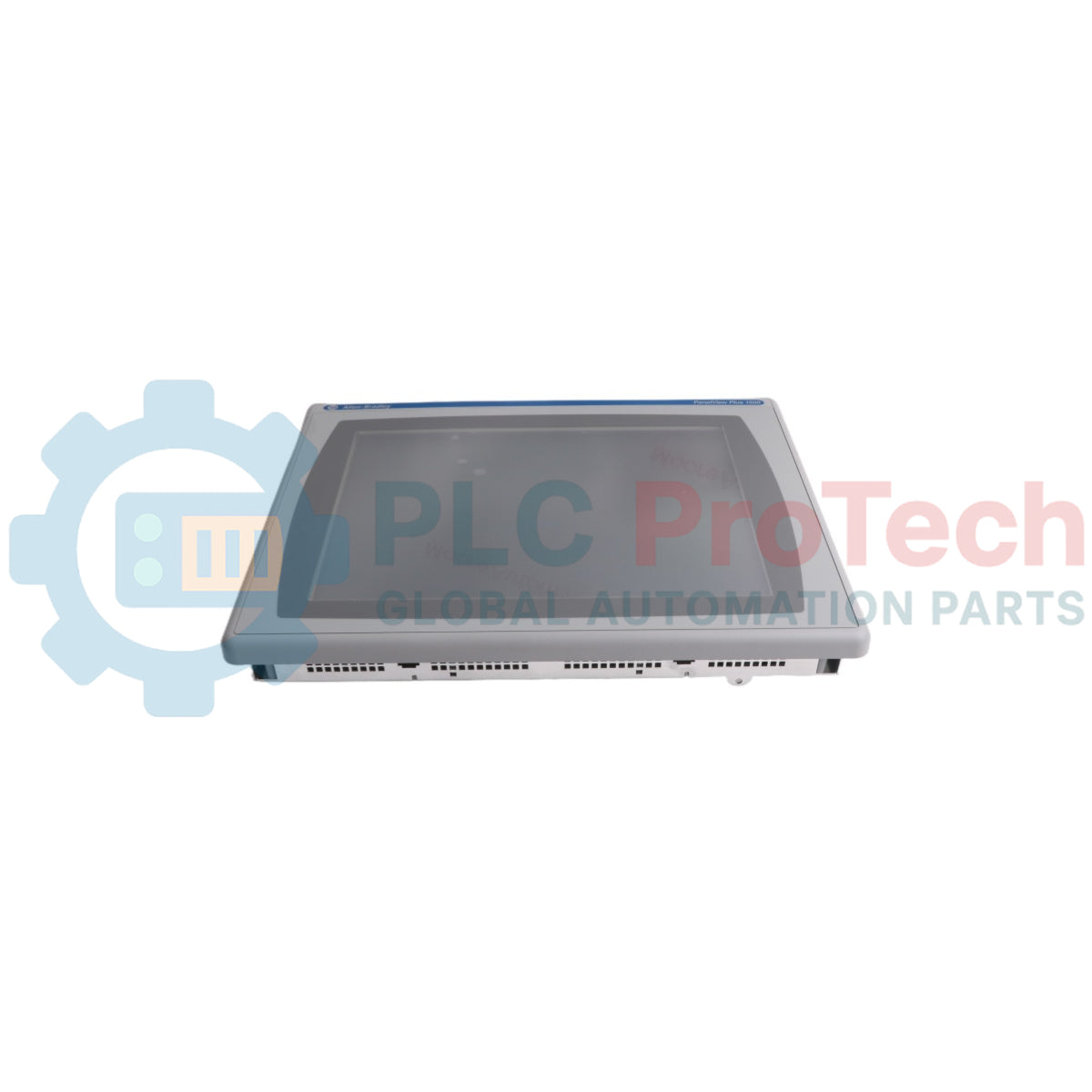

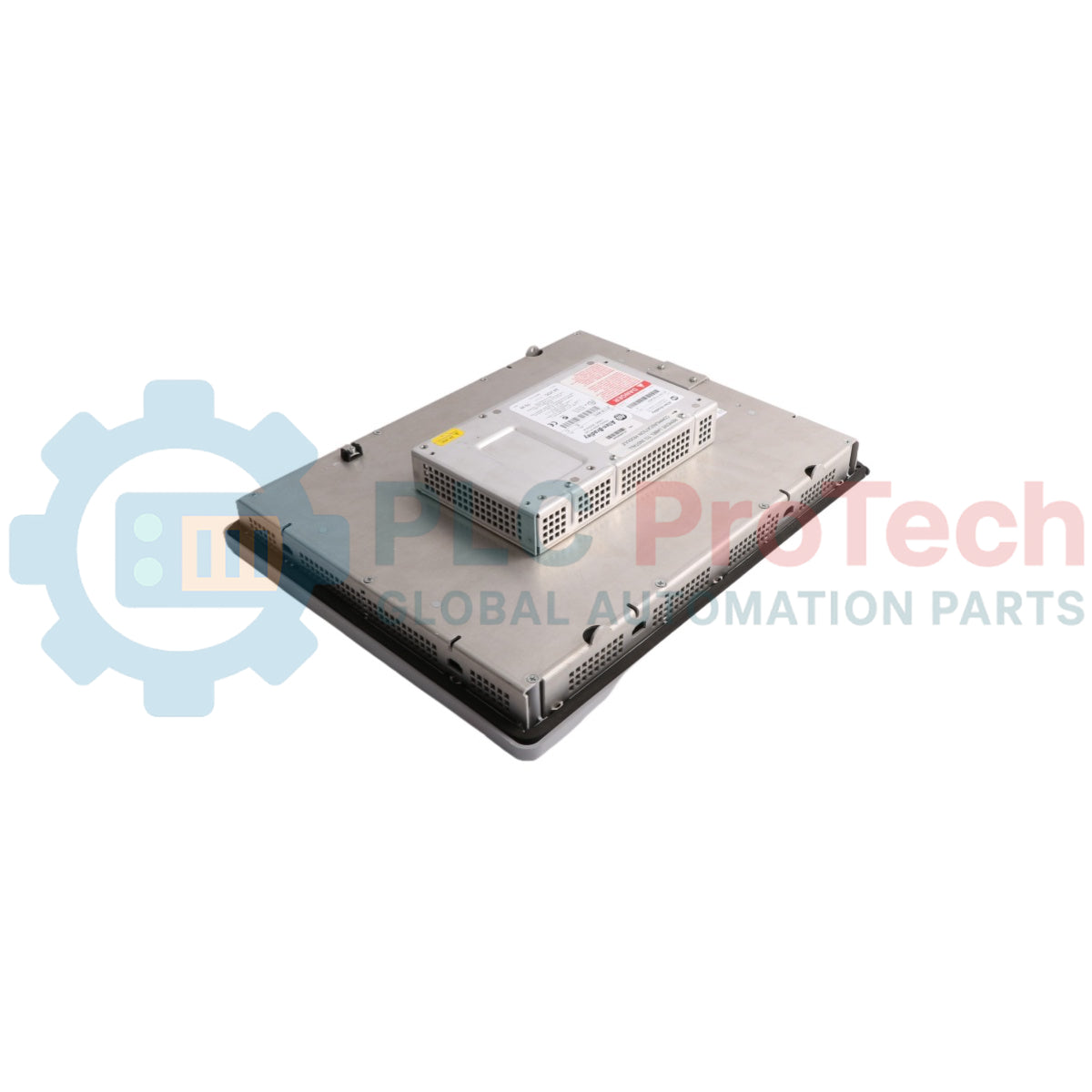

آلن برادلي 2711P-T15C4A2 محطة HMI بشاشة لمس TFT ملونة بنظام مصفوفة نشطة PanelView Plus 1500

نظرة عامة على المنتج

تعمل  2711P-T15C4A2  كمحطة واجهة الإنسان والآلة (HMI) عالية الأداء مصممة ضمن منصة شبكة Allen-Bradley PanelView Plus 1500. تم تصميمها خصيصًا لتزويد المشغلين الصناعيين بمراقبة العمليات في الوقت الحقيقي والتحكم الحتمي في الآلات، وتعمل هذه المحطة التصويرية في قطاعات البنية التحتية الصناعية القاسية مثل مصانع المعالجة الكيميائية الثقيلة، ومرافق معالجة مياه البلديات، وخطوط ختم السيارات. من خلال دمج بيانات الأتمتة المعقدة في مصفوفات رسومية مركزية عالية الدقة، يتيح النظام تقييم الأخطاء الفوري وضبط نقاط الإعداد. تتيح هذه الرؤية المحلية لفرق الصيانة تجاوز تشخيصات الحقل البطيئة، مما يحسن كفاءة النظام مباشرة ويقلل من توقف خط الإنتاج المكلف.

تكوين البنية المعمارية للأجهزة

يجمع 2711P-T15C4A2 بين تصميم مادي معياري يتألف من وحدة عرض بشاشة مسطحة بحجم 15 بوصة مقترنة بوحدة تنفيذ منطقية متينة. يستخدم طبقة تتبع الاتصالات وتبادل البيانات مع وحدات التحكم المنطقية القابلة للبرمجة (PLCs) أو وحدات التحكم الآلي القابلة للبرمجة (PACs) مصفوفة واجهات مدمجة موحدة:

• اتصالات إيثرنت: يوفر تكاملًا سلسًا مع شبكات EtherNet/IP القياسية لنسخ بيانات الإدخال/الإخراج المجدولة عالية السرعة ورسم خرائط بيانات الإنتاج.

• منفذ تسلسلي RS-232: يدعم خطوط تسلسلية نظير إلى نظير قديمة تستخدم بروتوكولات DF1 أو DH-485.

• واجهتا USB 2.0 مزدوجتان: تدعم مهام الصيانة الهندسية المحلية والتوسعات الطرفية، مما يسمح بالاتصال المباشر بلوحة مفاتيح خارجية أو فأرة أو وحدة تخزين فلاش.

يتميز وحدة معالجة المنطق الأساسية بذاكرة وصول عشوائي تنفيذية متطايرة بسعة 128 ميجابايت إلى جانب تخطيطات ذاكرة غير متطايرة قادرة على تشغيل التعبيرات الرياضية، وعبارات شرطية متعددة المتغيرات If/Then/Else، وتكوينات إعادة استخدام شاشة المعلمات لتقليل أوقات دورة التطوير.

المواصفات الفنية

الأسئلة الشائعة الهندسية

كيف يمكنني توسيع ذاكرة التخزين غير المتطايرة في الطرفية القديمة 2711P-T15C4A2؟

يحتوي 2711P-T15C4A2 على فتحة داخلية مخصصة تدعم بطاقات الذاكرة CompactFlash (CF) الصناعية القياسية. يمكنك استخدام هذه الوحدات التخزينية الخارجية لحفظ رسومات تطبيقات التشغيل الثقيلة، وسجلات تاريخ الأعطال المحلية، وتقارير الاتجاهات التاريخية، ومستندات الدليل الفني التي يمكن للمستخدم الوصول إليها مباشرة داخل بيئة تشغيل HMI.

ما هو مسار الانتقال لهذا الطرفية PanelView Plus 1500 المتوقفة عن الإنتاج؟

نظرًا لأن Rockwell Automation قامت بتحويل سلسلة PanelView Plus 1500 القديمة إلى حالة متقادمة، فإن البديل المباشر المحدث هو تجميع شاشة اللمس PanelView Plus 7 Performance أو PanelView 5510 بشاشة عريضة بحجم 15 بوصة. يتطلب الانتقال استيراد ملفات مشروع FactoryTalk View ME (.MED أو .MER) القديمة إلى إصدارات محدثة من برنامج Studio 5000 View Designer أو FactoryTalk View Studio لإعادة تنسيق نسب أبعاد الشاشة.

هل يمكن تنظيف سطح الشاشة التي تعمل باللمس أو حمايتها من رشاشات المواد الكيميائية القوية؟

نعم. الشاشة المقاومة التناظرية الأمامية محمية بطبقة خارجية من البوليستر المتين التي تقاوم المنظفات الصناعية القياسية والزيوت والتعرض الكيميائي الخفيف. في حالات الغسيل الشديد أو الإعدادات ذات الوهج العالي، يُنصح بشدة بتركيب غطاء واقي شفاف مضاد للوهج فوق منطقة العرض للحفاظ على مصفوفة اللمس التي تحتوي على مليون تفعيل من الخدوش والتآكل الفيزيائي.

تعليمات التركيب والصيانة الميدانية

• قص الحاوية وعزم التثبيت: قم بتحضير فتحة تركيب لوحة الحاوية باستخدام أبعاد قالب دقيقة. تأكد من أن الحشية المطاطية المستمرة المثبتة على ظهر الإطار الأمامي نظيفة وخالية من الالتواءات. أدخل الجهاز في الفتحة وقم بتثبيت أذرع التثبيت الصناعية الثقيلة في مساراتها المشقوقة على محيط الهيكل. قم بشد براغي التثبيت بالتساوي وبترتيب متناوب إلى عزم مقداره 0.90 نيوتن متر (8.0 رطل-بوصة) لتأمين ختم محكم وتحقيق الامتثال الصحيح لتصنيف NEMA / IP. الشد الزائد سيشوه الهيكل البلاستيكي الأمامي ويسبب تنشيطات لمس خاطئة على شبكة اللمس المقاومة.

• إنهاء مدخل الطاقة المتناوبة والتأريض: قم بتمرير خطوط إمداد 85-264 فولت تيار متناوب عبر قناة فرعية مستقلة لعزل الجهاز عن الضوضاء الحثية الثقيلة الناتجة عن محركات بدء التشغيل المجاورة أو محركات التردد المتغير. قم بإزالة عزل الموصل بمقدار 7 مم (0.28 بوصة) وأنهِ التوصيل بإحكام عند كتلة التوصيل ذات المشبك اللولبي. يجب توصيل طرف سلك التأريض (PE) مباشرةً بمسمار التأريض في حاوية لوحة التحكم الرئيسية عبر موصل نحاسي منخفض المقاومة لتمكين فلاتر الحماية المتكاملة من التوافق الكهرومغناطيسي (EMC).

• إدارة الحرارة وتباعد الحمل الحراري: يعتمد جهاز 2711P-T15C4A2 على الحمل الحراري الطبيعي للهواء من خلال فتحات التهوية الخلفية لتبريد إضاءة CCFL الخلفية ونواة المعالج. قم بتركيب الجهاز عموديًا داخل حاوية تحافظ على مساحة خلوص حرة لا تقل عن 51 مم (2.0 بوصة) في الأعلى والأسفل والجانبين. إذا ارتفعت درجات حرارة الخزانة بشكل روتيني فوق 55 درجة مئوية، فقم بتركيب فتحات مفلترة أو وحدة تبريد مخصصة للخزانة لمنع التدهور السريع لإضاءة CCFL الخلفية وتجنب إيقاف تشغيل المعالج الحراري التلقائي.
