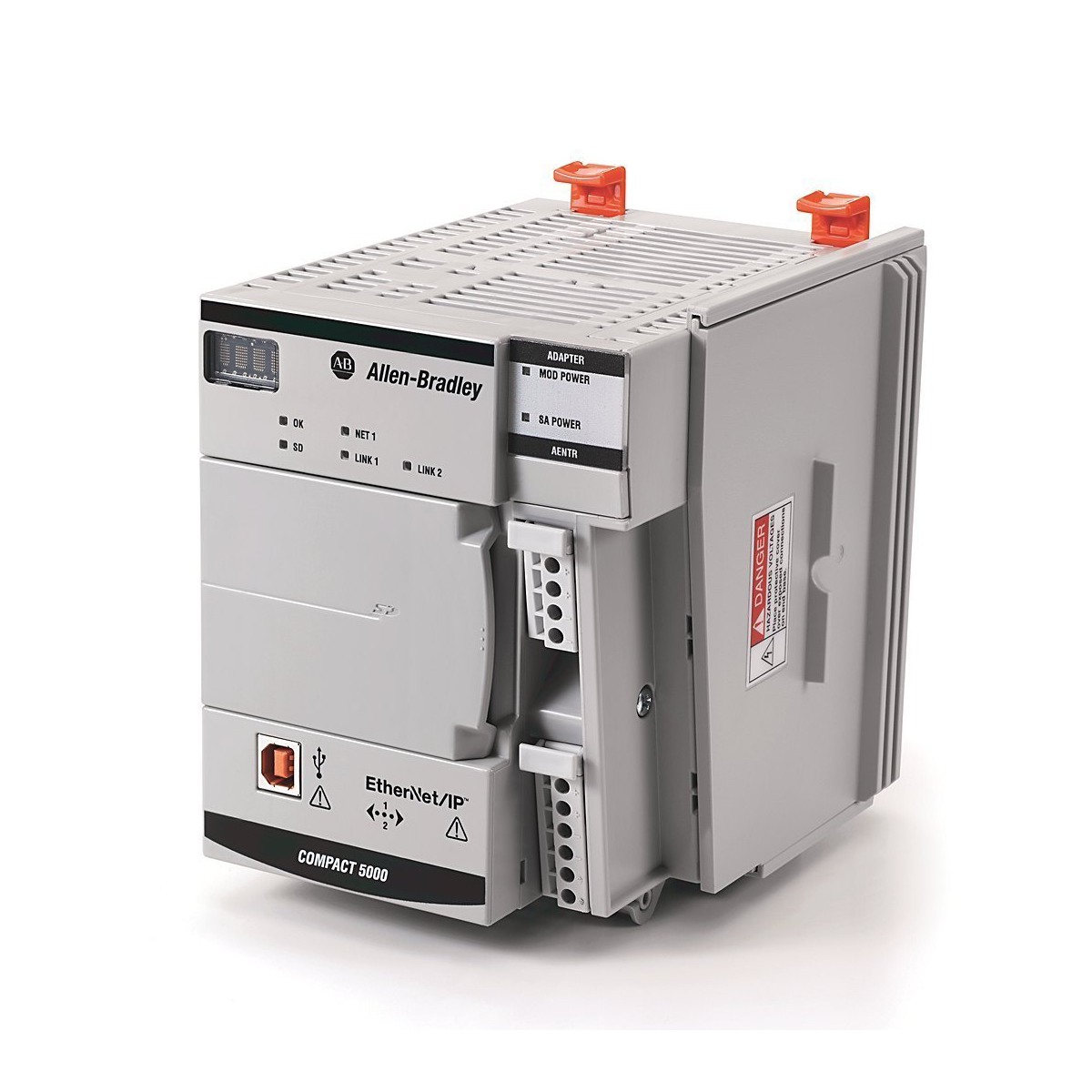

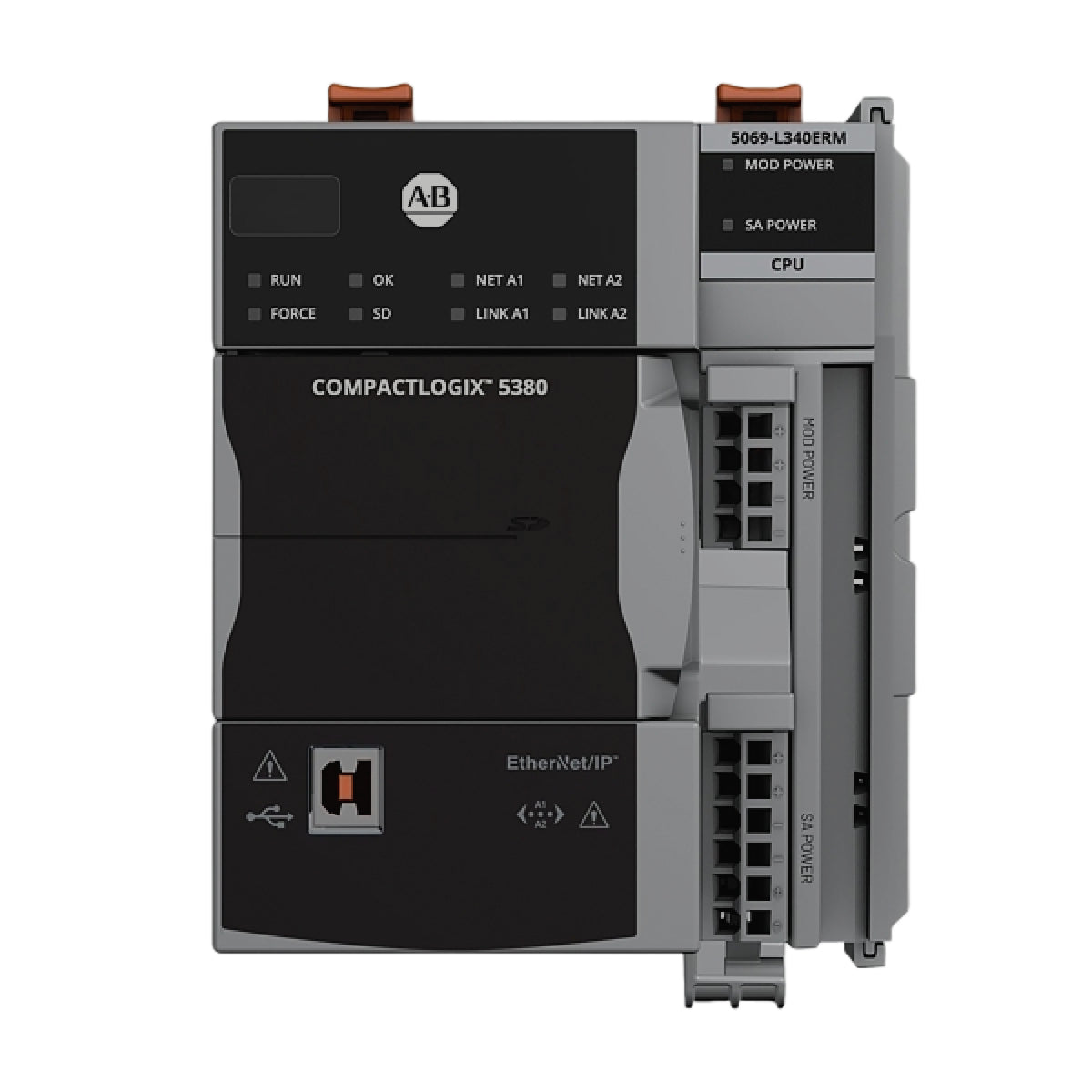

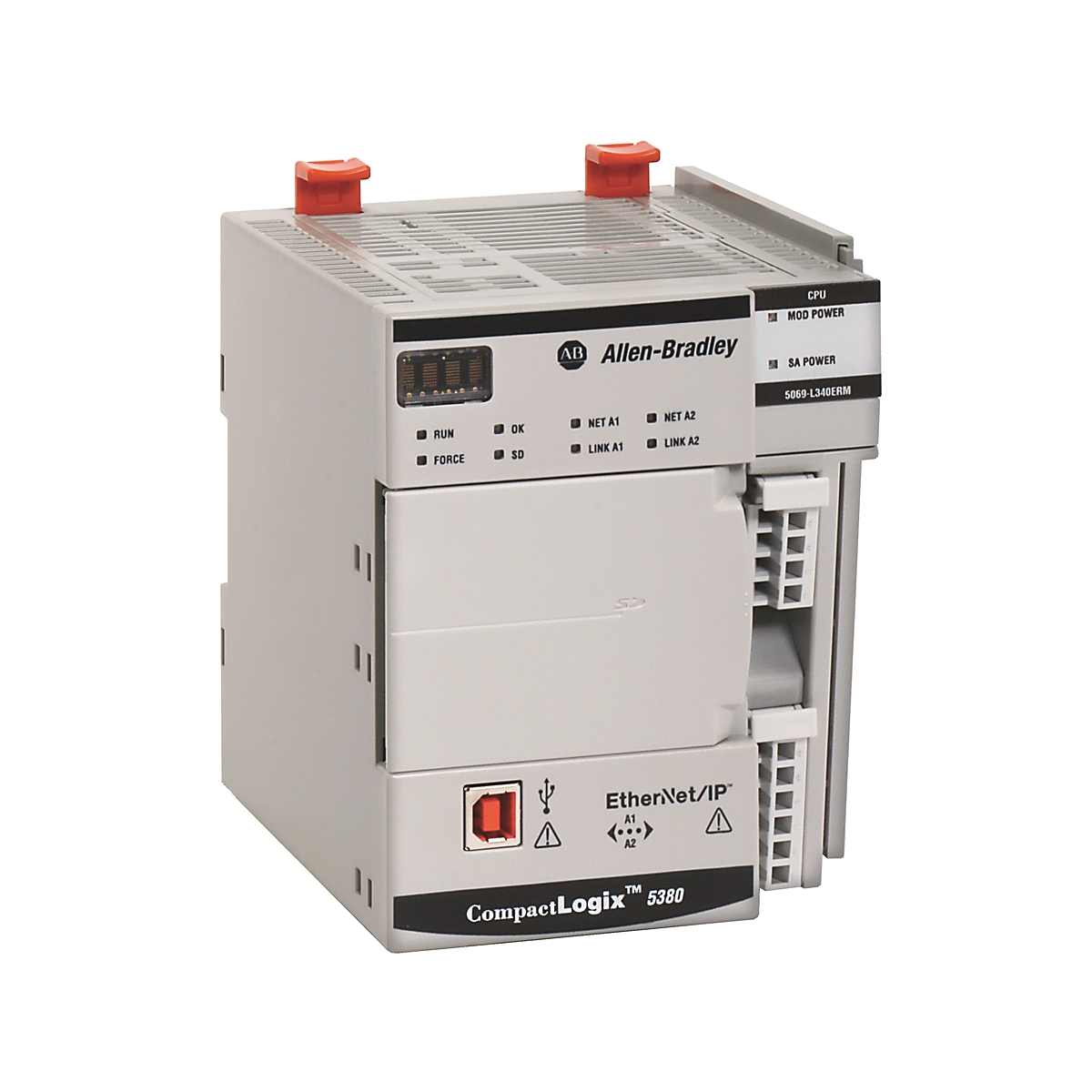

ألن برادلي 5069-L306ERM وحدة تحكم CompactLogix 5380

وحدة التحكم 5069-L306ERM هي وحدة تحكم متوسطة المدى وعالية الأداء من عائلة CompactLogix 5380 من Rockwell Automation. صُممت لتطبيقات الصناعة الحديثة، وتوفر قوة معالجة متزايدة، وإنتاجية عالية السرعة للمدخلات والمخرجات، وقدرات تحكم مدمجة في الحركة. وهي مناسبة بشكل خاص لشركات تصنيع الآلات التي تتطلب الدقة وقابلية التوسع والأمان المعزز ضمن بيئة Logix 5000.

المواصفات الفنية الرئيسية

الوظائف الأساسية

1. الحركة المدمجة على EtherNet/IP

تشير "M" في اسم الموديل إلى قدرة الحركة المدمجة (Integrated Motion) . يدعم 5069-L306ERM ما يصل إلى محورين من الحركة المتزامنة، مما يسمح بالتحكم الدقيق في محركات وأجهزة Kinetix عبر كابل إيثرنت قياسي دون الحاجة إلى أجهزة حركة مخصصة.

2. منفذا جيجابت إيثرنت مزدوجان

تتميز وحدة التحكم هذه بمنفذي إيثرنت 1 جيجابت يمكن تهيئتهما في وضعين:

• وضع IP المزدوج (Dual-IP Mode): قم بتعيين عناوين IP منفصلة لكل منفذ لعزل حركة مرور أرضية المصنع عن شبكة المؤسسة.

• الوضع الخطي/DLR (Linear/DLR Mode): يسمح بتركيبات حلقة مستوى الجهاز (DLR)، مما يوفر مرونة للشبكة بحيث لا يؤدي قطع كابل واحد إلى توقف النظام.

3. منصة الإدخال/الإخراج 5069

تستخدم منصة 5069 Compact I/O ، والتي توفر سرعات لوحة خلفية أسرع بكثير مقارنة بالأجيال الأقدم. يؤدي هذا إلى تقليل زمن الوصول وأداء إدخال/إخراج أكثر حتمية لتطبيقات العد أو الاستشعار عالية السرعة.

الأسئلة الفنية الشائعة

ما الفرق بين 5069-L306ER و 5069-L306ERM؟

إصدار ER هو وحدة تحكم قياسية بدون قدرة حركة مدمجة. يتضمن إصدار ERM دعمًا لـ CIP Motion ، مما يجعله قادرًا على التحكم في محاور المؤازرة المتزامنة.

هل يتطلب 5069-L306ERM بطارية؟

لا. مثل معظم وحدات التحكم الحديثة من Logix، فإنه يستخدم ذاكرة داخلية غير متطايرة وتخزين طاقة (مكثفات) لعمل نسخة احتياطية من برنامج المستخدم والبيانات أثناء انقطاع التيار الكهربائي، مما يلغي الحاجة إلى استبدال البطارية بشكل دوري.

هل يمكنني استخدام وحدات الإدخال/الإخراج من سلسلة 1769 مع وحدة التحكم هذه؟

لا. تتوافق سلسلة 5380 فقط مع منصة الإدخال/الإخراج 5069 للوحدات المحلية. لاستخدام وحدات 1769، ستحتاج إلى توصيلها كمدخلات/مخرجات بعيدة عبر محول إيثرنت (على سبيل المثال، 1769-AENTR).

دليل الهندسة والتركيب

• بنية الطاقة: تتطلب وحدة التحكم مدخلين منفصلين لطاقة التيار المستمر (DC): طاقة الوحدة (MOD Power) (لوحدة التحكم وإلكترونيات الوحدة) و طاقة SA (SA Power) (لطاقة الجانب الميداني للمدخلات/المخرجات). يجب توصيل هذه المكونات عبر كتلة طرفية قابلة للإزالة (RTB).

• ميزات الأمان: يتضمن 5069-L306ERM ميزات أمان تستند إلى وحدة التحكم، مثل البرامج الثابتة الموقعة رقميًا والتحكم في الوصول المستند إلى الأدوار، للمساعدة في الحماية من التعديلات غير المصرح بها والتهديدات السيبرانية.

• التركيب: صُمم للتركيب على سكة DIN القياسية. تأكد من وجود مساحة كافية (حوالي 50 مم) أعلى وأسفل الوحدة للسماح بتبريد الحمل الحراري السلبي، حيث يمكن أن ترتفع درجة حرارة هذه السلسلة أثناء المعالجة عالية الحمل.

المزايا الهندسية

يتميز 5069-L306ERM بـ أدائه منخفض التأخير . بفضل اللوحة الخلفية جيجابت وتنفيذ المهام عالية السرعة، يمكنه التعامل مع المنطق المعقد ومهام الحركة بأقل قدر من الاهتزاز. وهو بمثابة نقطة دخول مثالية لتطبيقات الحركة التي لا تتطلب الذاكرة الضخمة أو عدد المحاور الكبير لسلسلة 1756 ControlLogix، ولكنها لا تزال تتطلب موثوقية ودقة علامة Allen-Bradley التجارية.
