الشركة المصنعة: Allen-Bradley
رقم المنتج: 5069-L310ERMS2
Country of origin:الولايات المتحدة
نوع المنتج: وحدة تحكم SIL 2
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 768ج
Dimensions: 143.97 × 98.10 × 136.81 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

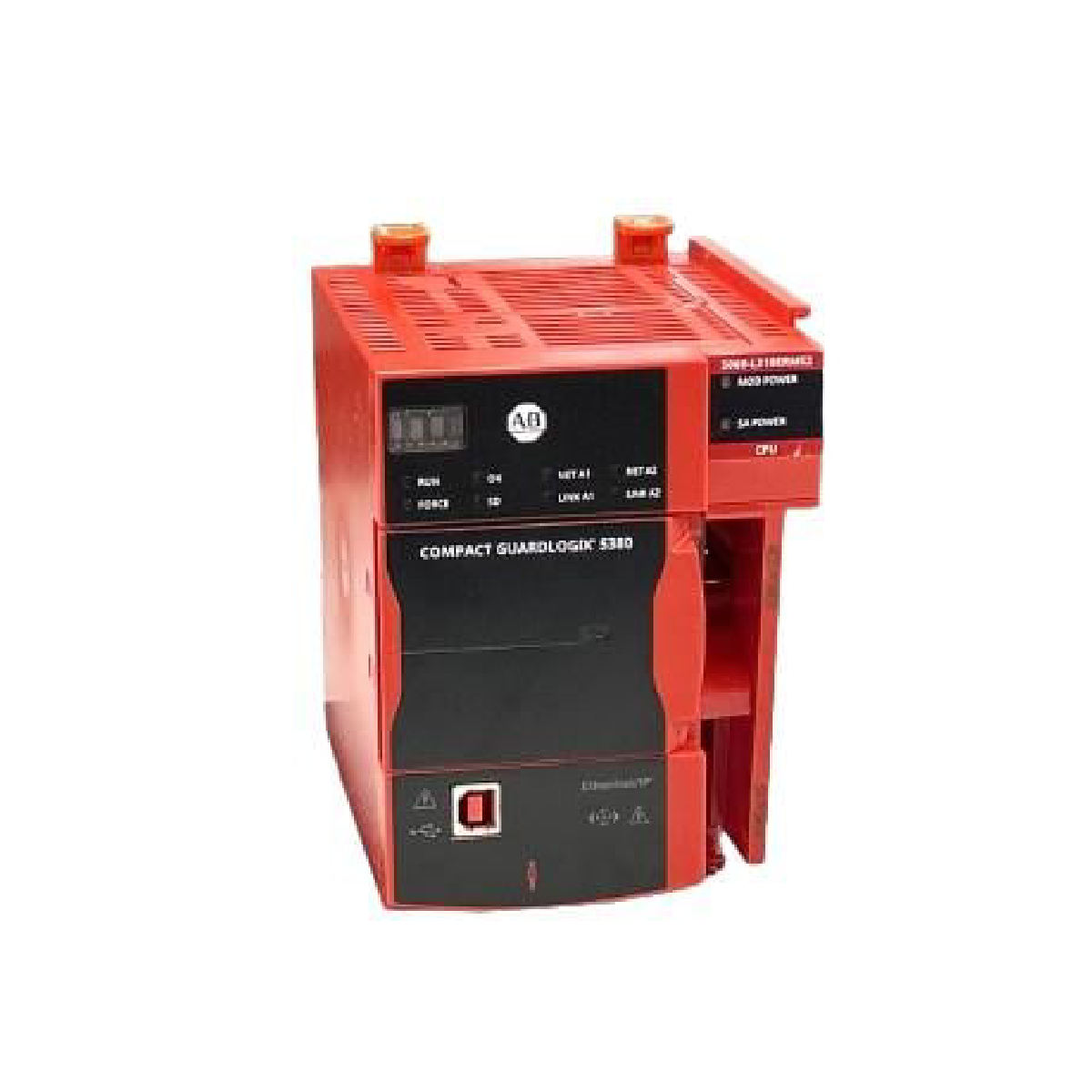

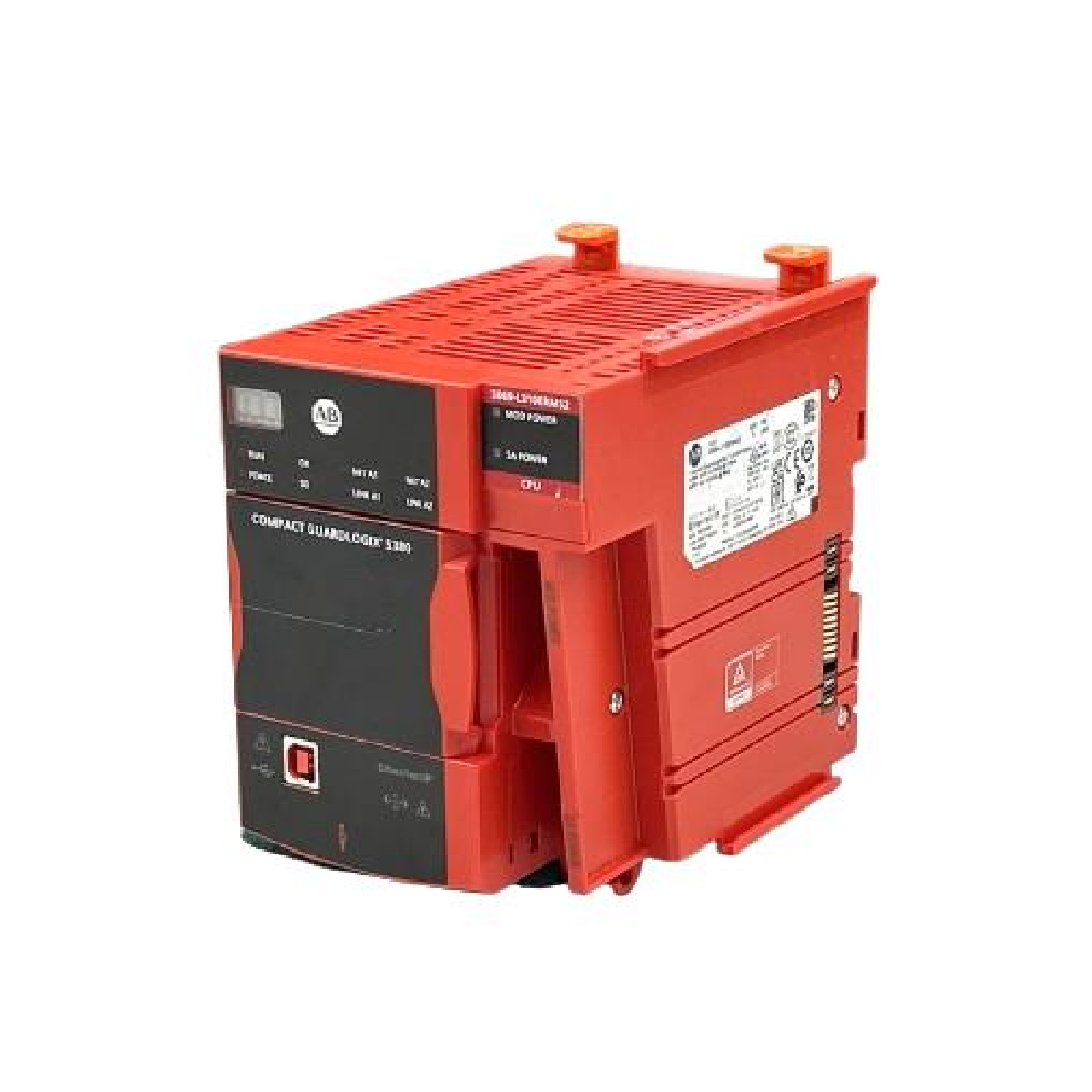

يُعد 5069-L310ERMS2 وحدة تحكم أمان عالية الأداء من عائلة Compact GuardLogix 5380 . وهي توفر تحكمًا متكاملًا للتطبيقات الصناعية القياسية وتطبيقات الأمان، مع تحقيق تصنيفات أمان تصل إلى SIL 2 / PLd (الفئة 3). صُممت وحدة التحكم هذه لمُصنّعي الآلات الذين يحتاجون إلى وحدة واحدة مدمجة لإدارة المنطق المعقد ووحدات الإدخال/الإخراج عالية السرعة والحركة، مع ضمان السلامة الوظيفية للأفراد والمعدات في الوقت نفسه.
| المعلمة | تفاصيل المواصفات |
| الطراز | 5069-L310ERMS2 |
| العلامة التجارية | Allen-Bradley (Rockwell Automation) |
| الذاكرة القياسية | 1 ميجابايت |
| ذاكرة الأمان | 0.5 ميجابايت |
| تصنيف الأمان | SIL 2 / PLd (الفئة 3) |
| الحركة المتكاملة | ما يصل إلى 4 محاور (حركة CIP عبر EtherNet/IP) |
| عُقد Ethernet | تدعم ما يصل إلى 24 عقدة |
| سعة الإدخال/الإخراج المحلية | ما يصل إلى 8 وحدات 5069 محلية |
| البرمجة | Studio 5000 Logix Designer (الإصدار 31 أو أحدث) |
تلغي 5069-L310ERMS2 الحاجة إلى وحدة تحكم منطقي قابلة للبرمجة مخصصة للأمان. فهي تستخدم بنية داخلية "1oo2" (واحد من اثنين) لمراقبة وظائف الأمان وتنفيذها. وفي Studio 5000، يُحتفظ بمنطق الأمان ضمن "مهمة أمان" مخصصة ذات وصول مقيّد، ما يضمن ألا تؤثر تعديلات الشيفرة القياسية في توقيعات الأمان دون قصد.
يشير الحرف "M" في رقم الكتالوج إلى دعم الحركة المتكاملة. ويمكنها تنسيق ما يصل إلى 4 محاور من حركة CIP، ما يتيح التحكم المتزامن في محركات المؤازرة Kinetix. والأهم أن ذلك يشمل CIP Safety عبر EtherNet/IP، مما يتيح إدارة وظائف السرعة الآمنة والاتجاه الآمن وفصل عزم الدوران الآمن (STO) عبر كابل الشبكة نفسه المستخدم لبيانات التحكم القياسية.
الوضع ثنائي العنوان IP: يتيح الفصل الفعلي لحركة بيانات الأمان والإدخال/الإخراج عن شبكة المؤسسة ذات المستوى الأعلى، وهو أمر ضروري للحفاظ على حتمية الأمان والأمن السيبراني.
دعم DLR: يدعم بنيات حلقات مستوى الأجهزة لضمان ألا يؤدي تعطل كابل واحد إلى قطع اتصال الأمان، مما يمنع عمليات الفصل غير الضرورية.
ما الفرق بين 5069-L310ERM و5069-L310ERMS2؟
إن L310ERM وحدة تحكم قياسية تدعم الحركة. أما L310ERMS2 فتضيف قسمًا مخصصًا لذاكرة الأمان بسعة 0.5 ميجابايت، إلى جانب إمكانات التشخيص الداخلية اللازمة للحصول على اعتماد تطبيقات الأمان وفق SIL 2.
هل يمكنني استخدام وحدات الإدخال/الإخراج القياسية 5069 مع وحدة التحكم هذه؟

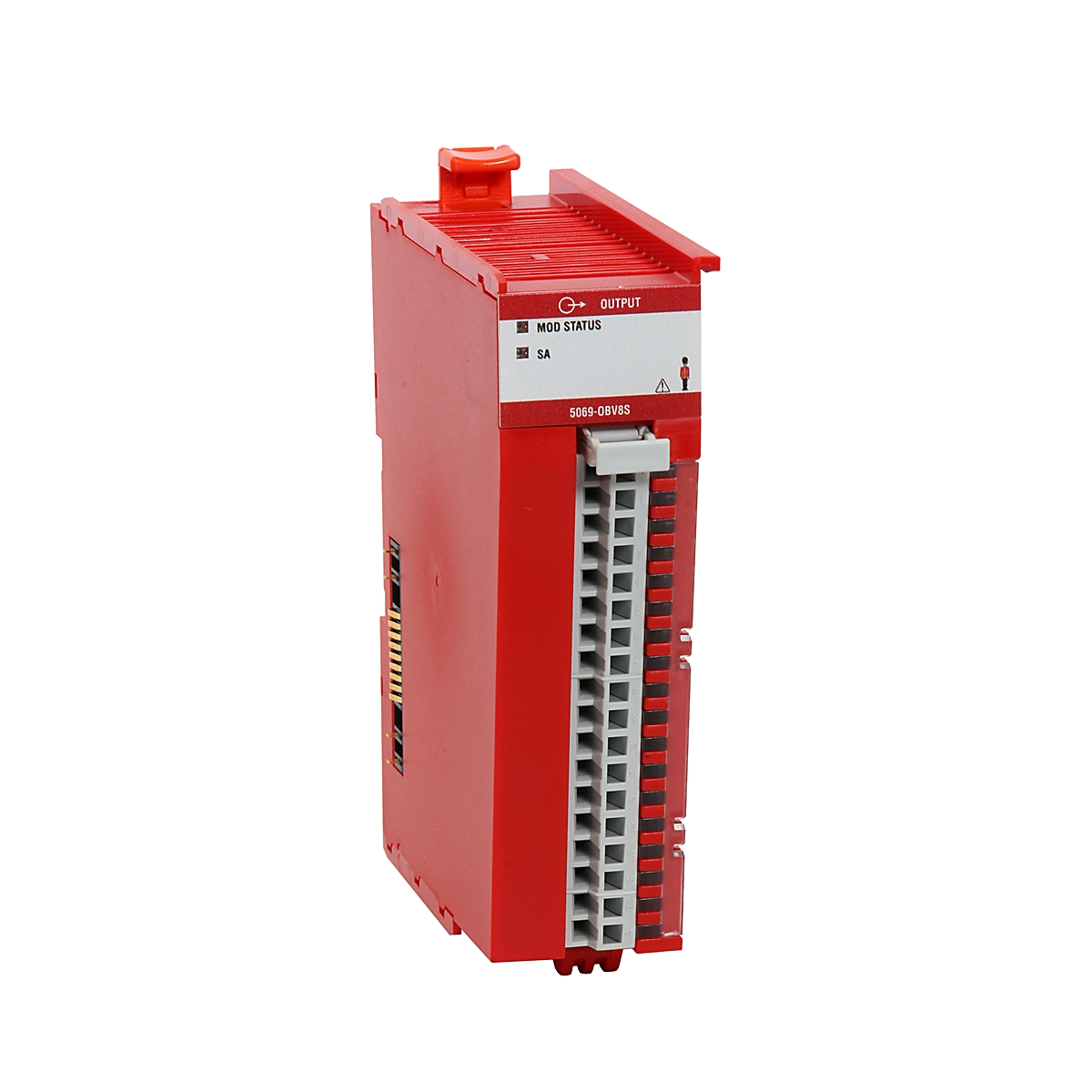

نعم. يمكنك الجمع بين وحدات الإدخال/الإخراج القياسية 5069 للمهام غير المتعلقة بالأمان ووحدات الأمان 5069-IB8S / OBV8S لمهام الأمان في الحامل المحلي نفسه أو عبر شبكة EtherNet/IP البعيدة نفسها.
هل تتطلب وحدة التحكم هذه وحدة شريك أمان؟
لا. فعلى خلاف أنظمة 1756 GuardLogix الأقدم التي كانت تتطلب وحدة أساسية وشريك أمان، فإن سلسلة Compact GuardLogix 5380، مثل L310ERMS2، وحدة تحكم أمان مستقلة ومتكاملة.
توقيعات الأمان: بعد التحقق من صحة منطق الأمان، تنشئ وحدة التحكم توقيع أمان فريدًا. ويؤدي أي تغيير في شيفرة الأمان إلى تغيير هذا التوقيع، مما يوفر سجل تدقيق واضحًا للامتثال التنظيمي، مثل OSHA أو CE.
بنية الطاقة: مثل وحدات 5069 الأخرى، تتطلب MOD Power (للمنطق) و SA Power (لتغذية وحدات الإدخال/الإخراج في جانب الحقل). استخدم مصادر طاقة تيار مستمر عالية الجودة لضمان استقرار ناقل الأمان.
الاعتبارات البيئية: صُممت وحدة التحكم للعمل ضمن نطاق درجة حرارة يتراوح بين 0 و 60°C. وفي تطبيقات الأمان، تأكد من كفاية تبريد الخزانة، إذ ينفذ معالج الأمان عمليات تشخيص ذاتي داخلية مكثفة تولّد حرارة إضافية.
