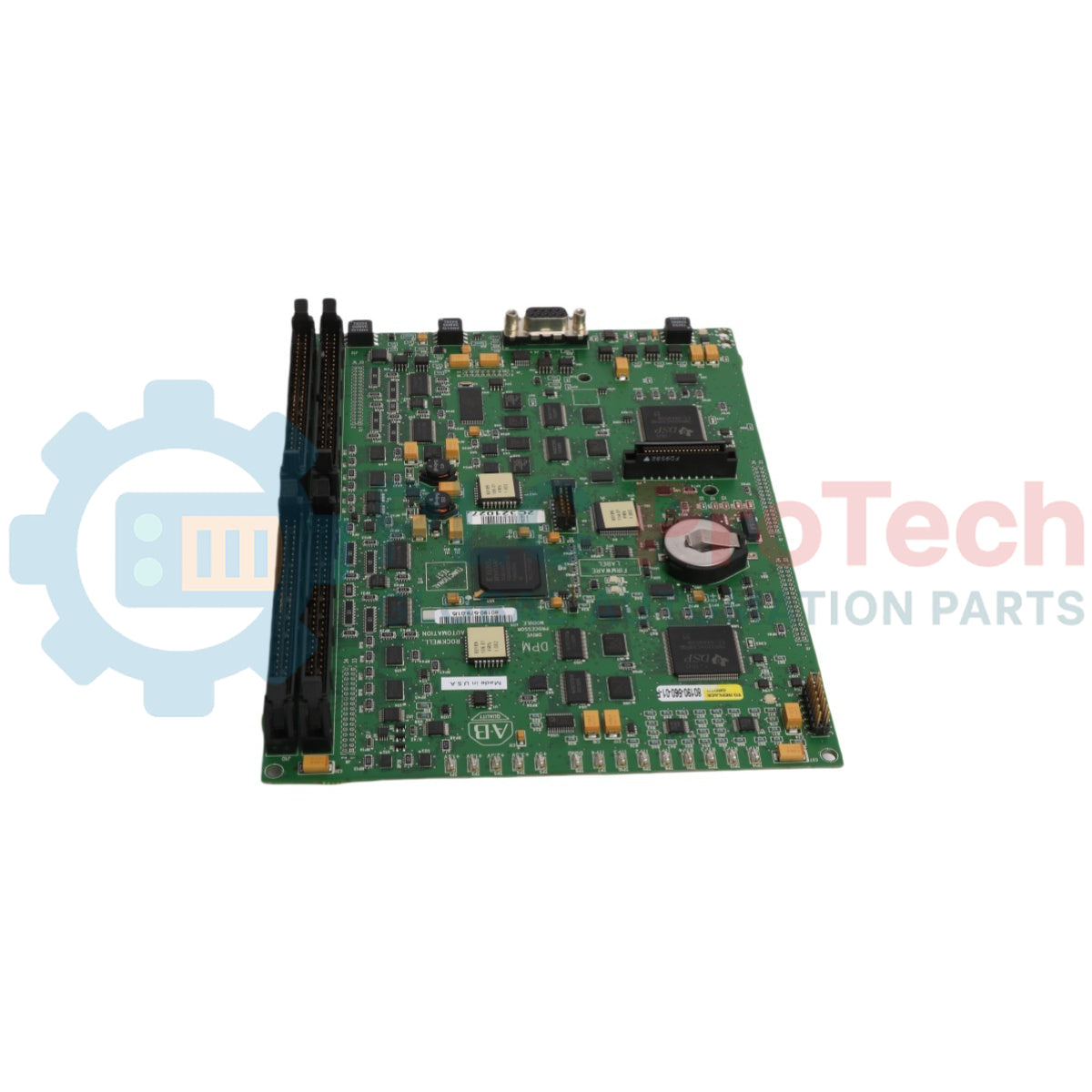

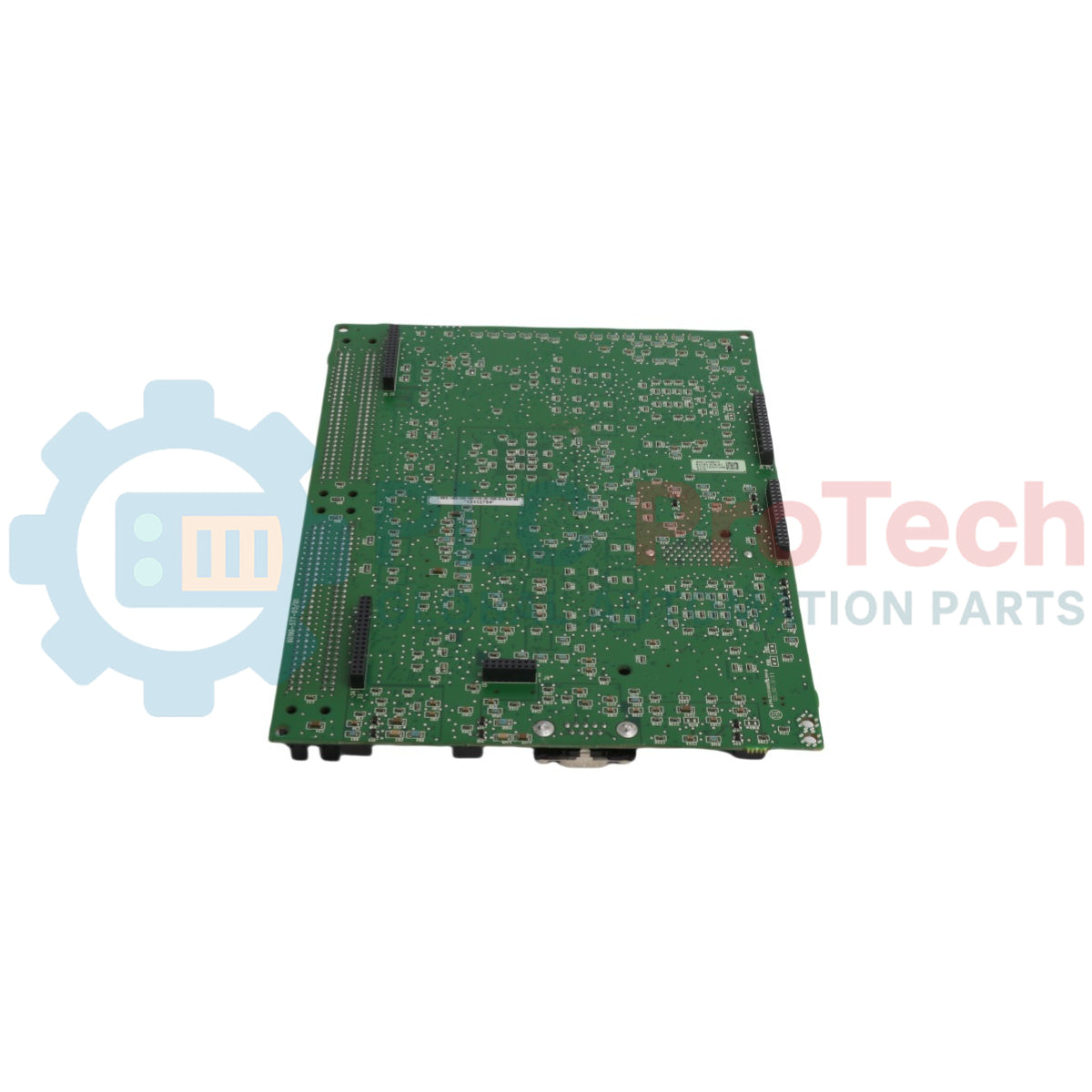

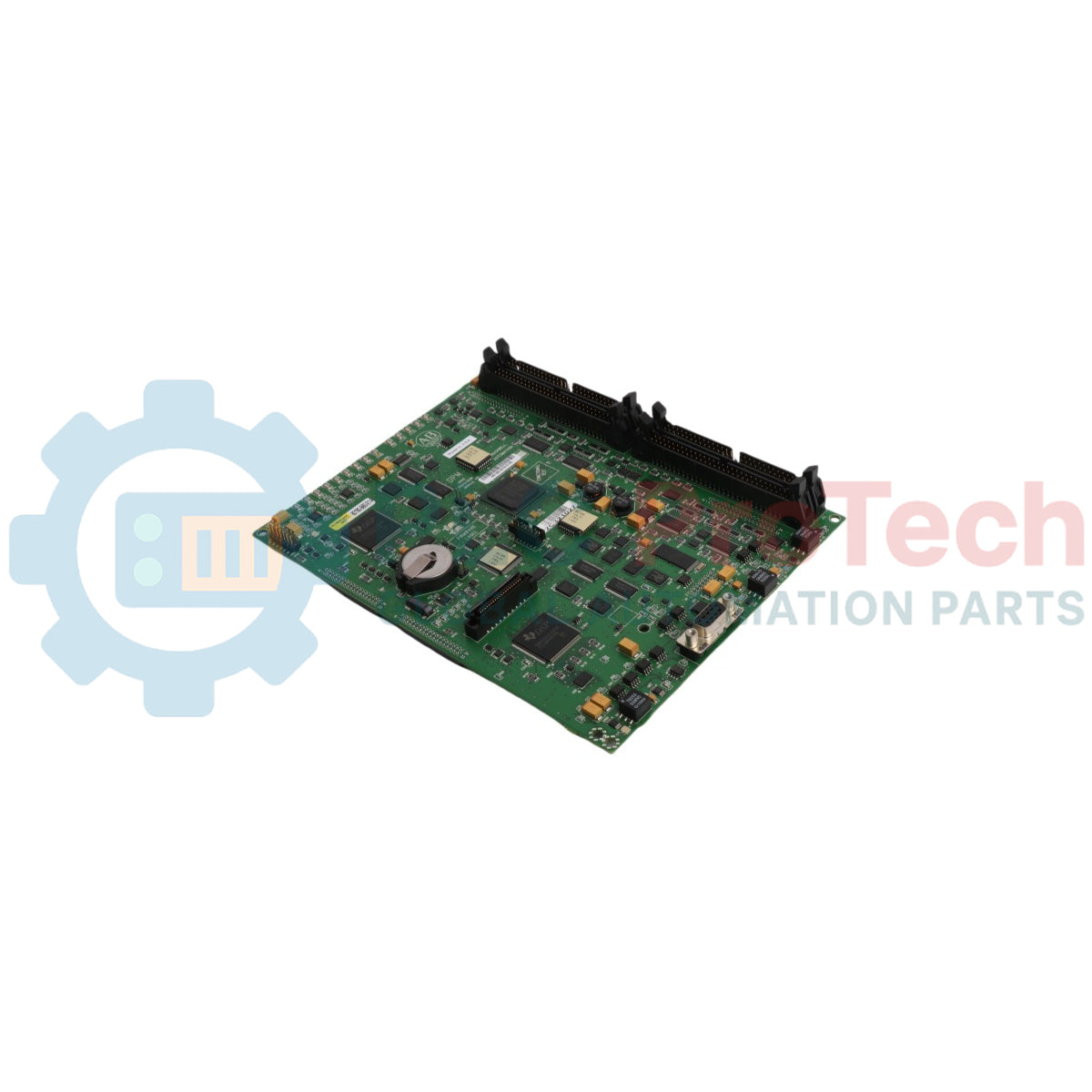

الشركة المصنعة: Allen-Bradley
رقم المنتج: Allen Bradley 80190-560-01-R
Country of origin:الولايات المتحدة
نوع المنتج: لوحة تحكم تماثلية
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 650ج
Dimensions: 19.1 سم × 18.8 سم × 6.5 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
لوحة التحكم التناظرية الخاصة بالأجهزة Allen-Bradley 80190-560-01-R مهيأة حصريًا للدمج القياسي ضمن أنظمة محركات PowerFlex 7000 ذات الجهد المتوسط Bulletin 7000A و7000 و7000L التي تعمل بتوبولوجيا مقوم 18 نبضة مخصصة. بدلاً من العمل كواجهة عامة، تنفذ هذه اللوحة مراقبة معلمات على مستوى الأجهزة فريدة من نوعها لتكوينات الجسور المتعددة عالية الطاقة، وتعمل كمركز تتبع تناظري محلي داخل خزانة تحكم المحرك.
الوظيفة التقنية الأساسية للوحة 80190-560-01-R تتضمن تتبع صحة كهربائية في الوقت الحقيقي وردود تشخيص ميكانيكية لتبريد المروحة. تحتوي على دوائر مخصصة لإدارة خطوط ما يصل إلى أربع وحدات إمداد طاقة داخلية منفصلة AC/DC، مع تقييم مستمر لمستويات العتبة لتسجيل أحداث فشل التيار المتردد وفشل التيار المستمر تلقائيًا. في الوقت نفسه، توفر اللوحة حلقات إثارة جهدية معايرة لمحولات الضغط التفاضلي على مكدسات مراوح التبريد، لتقييم استمرارية تدفق الهواء، وتراقب معايير التشغيل عبر شبكات الجسور التابعة لفرض توازن التيار الصارم ومحاذاة المراحل أثناء دورات النقل التزامني عالية العزم.
| فئة المعلمات | تفاصيل المواصفات |
| نوع المنتج | لوحات تحكم محرك PowerFlex 7000 |
| توافق النظام | محركات التيار المتردد PowerFlex 7000 ذات الجهد المتوسط (إطار A، إطار B، إطار C) |
| تقييد قلب المقوم | تكوينات 18 نبضة فقط |
| عقد الأجهزة المراقبة | حتى 4 وحدات تزويد طاقة داخلية تيار متردد/تيار مستمر |
| نقطة فصل الجهد المنخفض للتيار المتردد | يؤدي إلى تسجيل خطأ عند انخفاض الخط إلى أقل من 85 فولت RMS |
| نقطة فصل الجهد المنخفض للتيار المستمر | يؤدي إلى تسجيل خطأ عند انخفاض الخط إلى أقل من 49 فولت تيار مستمر |
| مستوى تقييم حافلة التحكم | حلقة تتبع الأجهزة الاسمية بجهد 56 فولت تيار مستمر |
| خرج تحفيز المستشعر | طاقة طرفية مخصصة بجهد +15 فولت تيار مستمر |
| الوزن الصافي التقريبي للوحة | 0.65 كجم (1.43 رطل) |
| الوزن الإجمالي التقديري للشحن | 1.20 كجم (2.65 رطل) بما في ذلك التغليف الوقائي المضاد للكهرباء الساكنة الثقيل |
| الأبعاد التقديرية للشحن | 350 مم × 300 مم × 100 مم (مناسب للشحن الجوي السريع) |
| دبوس الموصل | الوظيفة |
| دبابيس طرفية J1 14-15 | دائرة إدخال استشعار طاقة تحكم داخلية مباشرة بجهد 120 فولت تيار متردد |
| دبابيس طرفية J9 1، 2، 3 | تزويد حلقة مخصصة بجهد +15 فولت تيار مستمر ومسار تغذية راجعة تناظرية لمستشعر الضغط التفاضلي |
| دبابيس طرفية J15 1-2 | نقطة مراقبة النظام لحافلة التحكم الداخلية بجهد 56 فولت تيار مستمر |
| نقطة اتصال J18 | إدخال خط تتبع إشارة فشل التيار المستمر من وحدة تزويد الطاقة 1 |
| نقطة اتصال J19 | إدخال خط تتبع إشارة فشل التيار المستمر من وحدة تزويد الطاقة 2 |
| نقطة اتصال J20 | إدخال خط تتبع إشارة فشل التيار المستمر من وحدة تزويد الطاقة 3 |
| نقطة اتصال J21 | إدخال خط تتبع إشارة فشل التيار المستمر من وحدة تزويد الطاقة 4 |
لماذا يمكن نشر هذه اللوحة فقط في أنظمة تشغيل PowerFlex 7000 ذات 18 نبضة؟
تم تكوين اللوحة فعليًا بتخطيط خاص مع دوائر تتبع متخصصة لتغذية راجعة لمقوم متعدد الجسور، مما يجعلها غير متوافقة مع التوبولوجيات القياسية ذات 6 نبضات أو PWM.
ما هو الحد المادي المحدد الذي يؤدي إلى فشل إدخال التيار المتردد على لوحة التحكم هذه؟
ستبدأ حلقة تتبع الجهد المدمجة رمز فشل التيار المتردد فور انخفاض خط التحكم المدخل المأخوذ عينات إلى أقل من 85 فولت RMS.
أين بالضبط يتم توصيل حلقة التشخيص الداخلية بجهد 120 فولت تيار متردد في اللوحة؟
يرتبط خط التشخيص بجهد 120 فولت تيار متردد مباشرة بطبقة طرف المحرك عبر الدبابيس 14 و15 على كتلة الموصل J1.
عند أي حد أدنى تقوم اللوحة بالإبلاغ عن فشل مصدر طاقة داخلي بتيار مستمر؟
يتم تنفيذ فشل تيار مستمر على مستوى الأجهزة إذا انخفض أي خط طاقة مراقب إلى أقل من 49 فولت تيار مستمر.
أي طرف موصل على اللوحة يتولى فحص ناقل التحكم الأساسي بجهد 56 فولت تيار مستمر؟
يتم فحص ناقل التحكم بجهد 56 فولت تيار مستمر الاسمي مباشرة عبر الدبابيس 1 و2 على واجهة الموصل J15.
هل يمكن للوحدة 80190-560-01-R تشغيل مستشعر تدفق الهواء بدون مصادر طاقة مساعدة خارجية؟
نعم، تحتوي اللوحة على دائرة طاقة حلقة مدمجة توفر +15 فولت تيار مستمر عبر الطرف J9 مخصصة لمستشعرات الضغط التفاضلي للخزانة.
ما هي المشكلة الأساسية في المكون التي تؤدي إلى عطل RecAnlg SelfTest عند تهيئة المحرك؟
تشير هذه العطل إلى أنه خلال فحوصات التشغيل الآلي، اكتشفت مسارات القياس التناظرية الداخلية للوحة انحراف تيار مستمر تجاوز الحدود المبرمجة.
هل من الآمن استبدال هذه اللوحة بوحدة 80190-560-02-R أثناء الصيانة؟
لا، يتميز المتغير -02-R بتخطيطات دوائر مميزة مخصصة لخطوط قيادة بديلة (مثل أنظمة 6 نبضات) ولا يمكن أن يحل محل لوحة قيادة 18 نبضة.
كم عدد وحدات الطاقة الداخلية المستقلة التي يمكن لهذه اللوحة تشغيل فحوصات تشخيصية عليها في نفس الوقت؟
تم تصميم اللوحة بأربعة منافذ مراقبة إدخال مستقلة مخصصة (موسومة J18 إلى J21) لتشغيل تتبع تشخيصي لما يصل إلى أربع مصادر طاقة منفصلة.
ما هي إجراءات استكشاف الأخطاء الميدانية المطلوبة إذا تم معالجة خطأ ضغط عبر الموصل J9؟
يجب على فرق الصيانة التأكد من تشغيل مروحة التبريد الرئيسية، وفحص فلاتر مدخل الخزانة لمنع الانسداد أو الاتساخ، وقياس حدود جهد التتبع عند قابس J9.
هل تدعم لوحة التحكم ذات 18 نبضة ميزة إيقاف العزم الآمن المدمجة القياسية؟
لا، القيود المادية التي وضعها المصنع على محركات PowerFlex 7000 القياسية ذات 18 نبضة تمنع الاستخدام المتزامن لخيار إيقاف العزم الآمن.
كيف تساعد هذه اللوحة في حماية مجموعات جسور المقوم التابعة؟
يجمع بيانات تماثلية محلية لضمان تتبع دقيق لتوزيع التيار ومراقبة توازن الجهد عبر الجسور التابعة المتصلة بالتوازي.
