الشركة المصنعة: Alstom
رقم المنتج: MVAJ105RA0802A
Country of origin:الولايات المتحدة
نوع المنتج: مرحل فصل ذراع مفصلي
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 140ج
Dimensions: 22 × 182 × 127 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

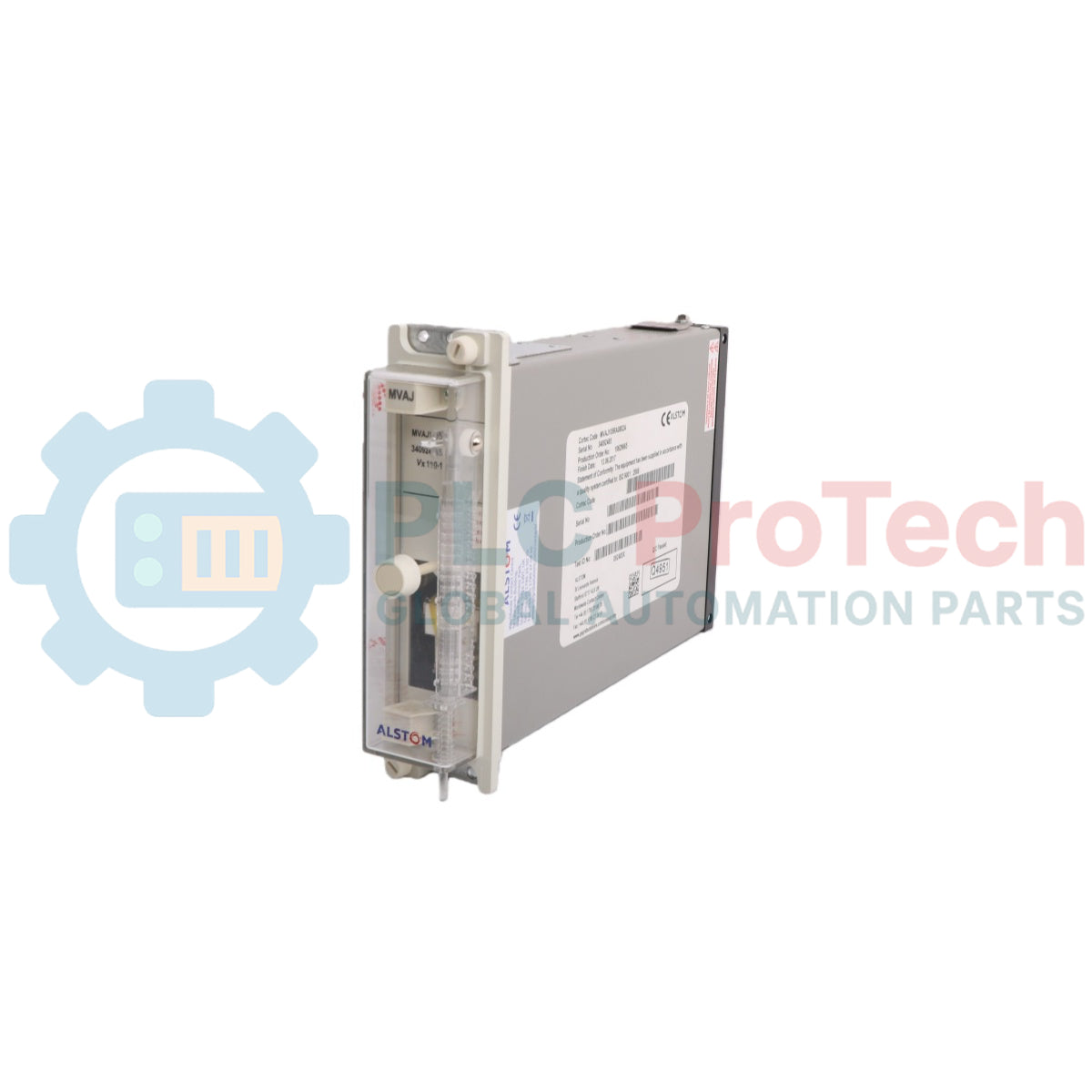

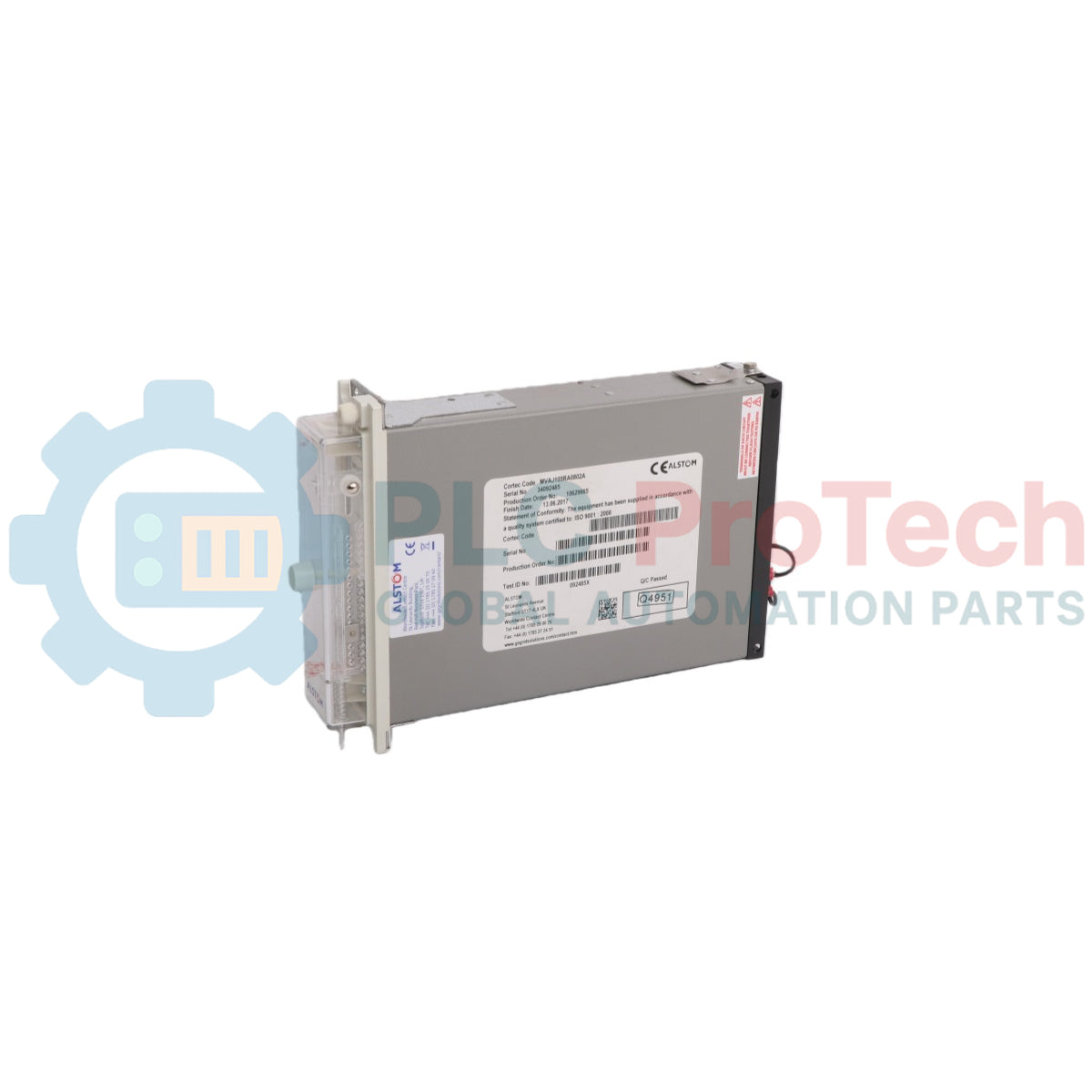

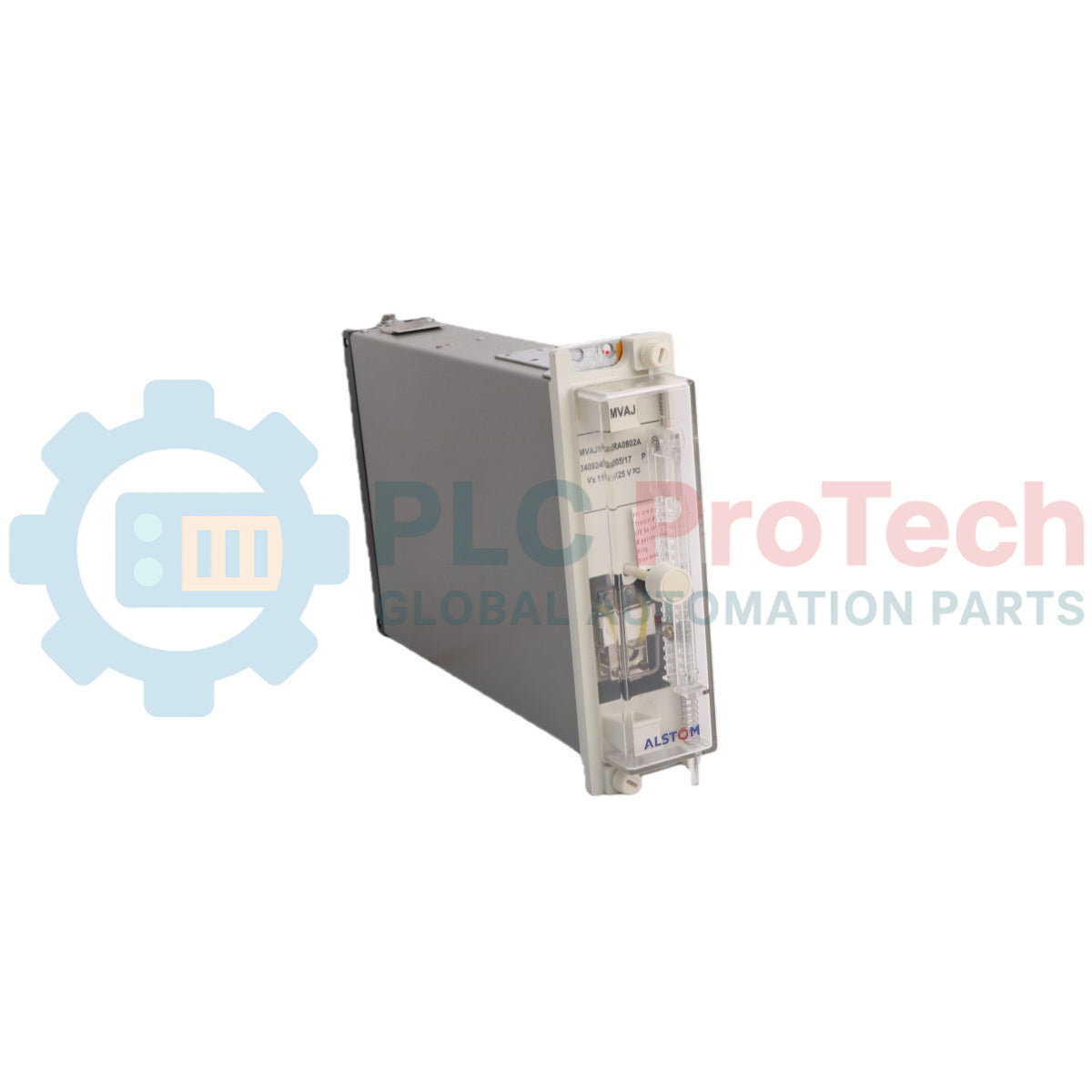

يُعد MVAJ105RA0802A (MVAJ105RA0802A) مرحّل فصل سريعًا بآلية حديدية مفصلية، وينتمي إلى مجموعة منتجات MVAJ المعروفة. تعمل هذه الوحدة كواجهة أساسية بين مرحّلات الحماية الأولية وملفات فصل قواطع الدائرة في المحطات الفرعية ذات الجهد العالي وشبكات الطاقة الصناعية. وقد صُمّم MVAJ105RA0802A لضمان موثوقية مطلقة، إذ يضمن تنفيذ أوامر الفصل بدقة تقل عن ميلي ثانية وبأدنى حد من ارتداد نقاط التلامس. ومن خلال توفير وصلة متينة ومرنة في سلسلة الحماية، يمنع هذا المرحّل تلف المعدات ويعزز سلامة أنظمة توزيع الطاقة أثناء حالات الأعطال.
صُممت مجموعة MVAJ للتعامل مع مجموعة متنوعة من مخططات الفصل المعقدة من خلال تصميمها المرن للآلية الحديدية وإمكانات اختيار الحمل.
التشغيل السريع: يستخدم آلية حديدية مفصلية خفيفة الوزن وعالية الأداء تضمن الإغلاق السريع لنقاط التلامس، وهو أمر بالغ الأهمية لتقليل مدة الأعطال الكهربائية.
اختيار الحمل: يتميز بوصلة خارجية تتيح للمهندسين الاختيار بين الأحمال العالية والمنخفضة. ويوفر إعداد الحمل العالي مناعة أفضل ضد تفريغ سعة الأسلاك، مما يمنع الفصل غير المقصود في شبكات الكابلات الممتدة.
منطق إعادة الضبط: تُهيّأ نسخة RA0802A عادةً بآليات إعادة ضبط يدوية أو كهربائية (بحسب التوصيلات الداخلية)، مع توفير مؤشر مرئي واضح لحدث الفصل عبر راية ميكانيكية.
المناعة والأمان: صُممت بمرشحات داخلية لضمان المناعة ضد التداخل بالتيار المتردد/المستمر والتفريغ السعوي الناتج عن أسلاك التحكم الطويلة، مما يجعلها مثالية لشبكات المرافق واسعة النطاق.
| الخاصية | تفاصيل المواصفات |
| الطراز | MVAJ105RA0802A |
| العلامة التجارية | ALSTOM (GE Protection & Control) |
| المنشأ | USA / UK |
| نوع المرحّل | مرحّل فصل بآلية حديدية مفصلية |
| نوع إعادة الضبط | إعادة ضبط يدوية / كهربائية (سلسلة RA) |
| اختيار الحمل | عالٍ أو منخفض (وصلة خارجية) |
| درجة حرارة التشغيل | -10 إلى 55 deg C |
| درجة حرارة التخزين | -25 إلى 70 deg C |
| الأبعاد | 22 x 182 x 127 mm |
| الوزن | 0.14 kg |
السؤال 1: كيف يمنع MVAJ105RA0802A الفصل غير المقصود بسبب الإشارات الشاردة؟
الإجابة 1: يمكن تهيئة المرحّل للعمل في وضع الحمل العالي، الذي يتطلب حدًا أعلى من الطاقة للتشغيل. ويؤدي ذلك بفعالية إلى ترشيح الضوضاء والتفريغات السعوية الشائعة في توصيلات التحكم بعيدة المسافة.
السؤال 2: ما أهمية الرمز "RA" في رقم الطراز؟
الإجابة 2: يشير تعيين "RA" إلى ترتيب نقاط التلامس المحدد ومنطق إعادة الضبط. وفي هذه السلسلة، يدل على مرحّل مصمم للفصل متعدد نقاط التلامس مع إمكانات محددة لإعادة الضبط من أجل إرسال إشارات الأعطال.
السؤال 3: هل تتطلب الراية الميكانيكية تدخلاً يدويًا بعد حدوث عطل؟
الإجابة 3: نعم، بالنسبة إلى الطرز ذات إعادة الضبط اليدوية، يجب على المشغّل إعادة ضبط الراية الميكانيكية يدويًا بعد إزالة العطل للإقرار بحدث الفصل وإعادة المرحّل إلى حالة الاستعداد.
ضبط حمل نقاط التلامس: أثناء التشغيل الأولي، تحقق من موضع الوصلة الخارجية. استخدم إعداد "الحمل العالي" إذا كان المرحّل يقع على مسافة كبيرة من جهاز الحماية، لتقليل تأثيرات سعة الكابل.
اتجاه التركيب: يجب تركيب MVAJ105RA0802A عموديًا على لوحة خالية من الاهتزازات. فأي ميل ملحوظ قد يؤثر في التوازن الجاذبي للآلية الحديدية المفصلية، مما قد يغير سرعة التشغيل أو الحساسية.
توافق ملف الفصل: تأكد من أن متطلبات تيار ملف فصل القاطع لا تتجاوز تصنيف نقاط تلامس المرحّل. وبالنسبة إلى ملفات الفصل المتعددة، تحقق من بقاء التيار المتوازي ضمن الحد الحراري البالغ 10 A (قصير الأمد) لنقاط تلامس المرحّل.
يشتهر ALSTOM MVAJ105RA0802A بموثوقيته التي تتيح تركه يعمل دون الحاجة إلى متابعة مستمرة. وبفضل أدنى حد من ارتداد نقاط التلامس والاستجابة السريعة، يحمي ملفات قواطع الدائرة من استمرار تغذيتها بالطاقة لفترات طويلة. ويتوافق تصميم الوحدة مع أعلى معايير الحماية الدولية، مما يضمن بقاءها قيد التشغيل حتى بعد سنوات من عدم النشاط داخل خزانة محطة فرعية. كما يتيح حجمها المدمج تركيبًا عالي الكثافة، بحيث يمكن استيعاب مخططات الفصل المعقدة متعددة نقاط التلامس في رفوف الحماية القياسية دون الحاجة إلى مساحة مفرطة.
