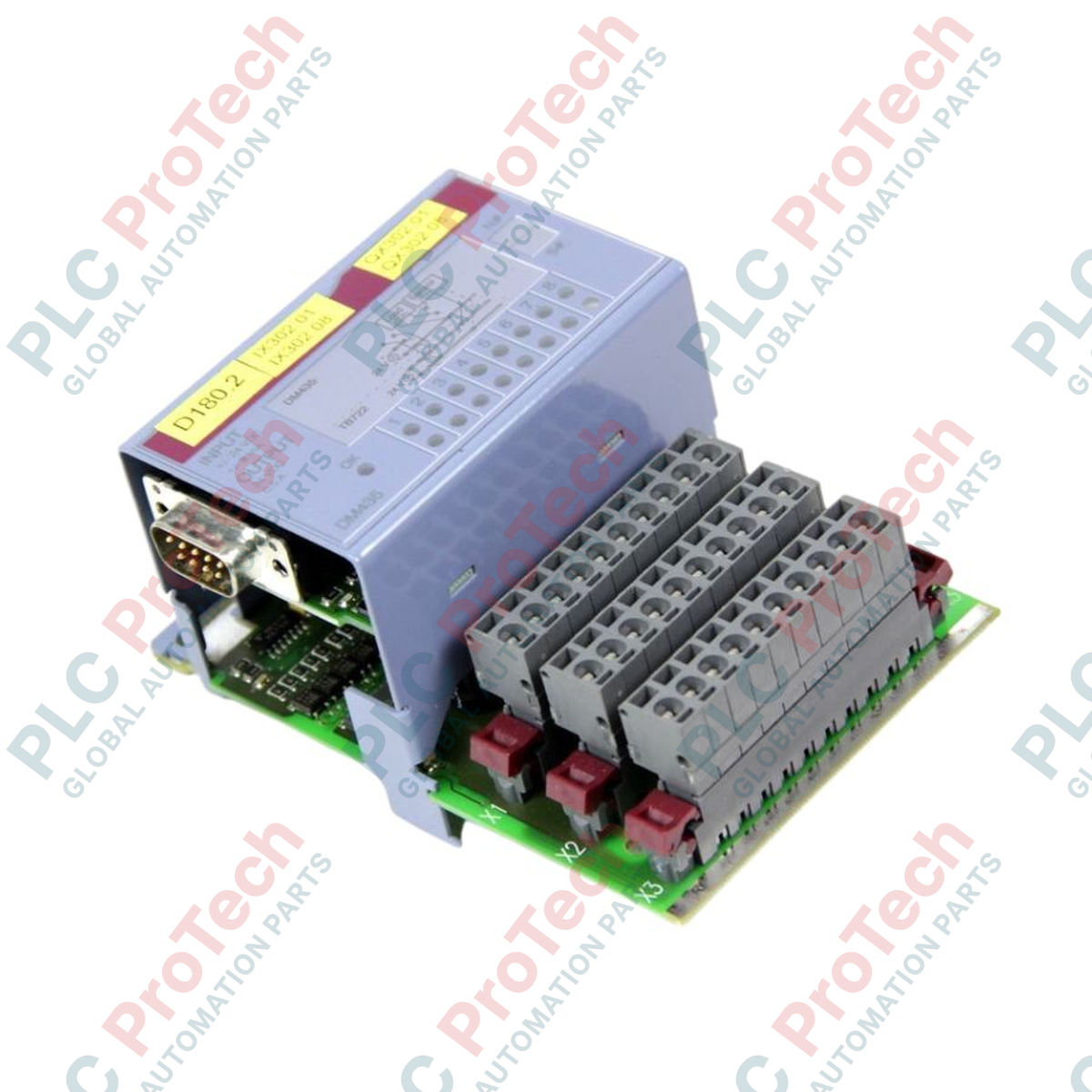

B&R 7DM435.7 وحدة إدخال/إخراج مختلطة رقمية لنظام 2003

نظرة عامة على المنتج

يُعد 7DM435.7 (7DM4357) وحدة إدخال/إخراج رقمية مختلطة متعددة الاستخدامات من سلسلة B&R System 2003 القديمة، مصممة لتوفير واجهة إشارات عالية الكثافة في شكل بعرض واحد. تدمج هذه الوحدة 8 مداخل رقمية ومجموعة مقابلة من المخارج، مما يجعلها خيارًا مثاليًا للتحكم في الآلات المدمجة حيث يلزم كل من الاستشعار والتشغيل في مساحة خزانة محدودة. تم تصميم 7DM435.7 للموثوقية في الأتمتة الصناعية متوسطة إلى عالية النطاق، وتتميز بمصباح LED مدمج "OK" لمراقبة جهد الإمداد وحالة المخرجات في الوقت الحقيقي. سواء تم استخدامها في مشاريع التحديث أو الحفاظ عليها في لوحات النظام 2003 الحالية، تضمن هذه الوحدة معالجة دقيقة للإشارات مع تأخير إدخال يبلغ 1 مللي ثانية، وهو أمر حاسم للعمليات المتزامنة في مناولة المواد واللوجستيات الأساسية للتجميع.

التكوين الفني

تم بناء البنية الصلبة لوحدة 7DM435.7 لدعم التوصيل الميداني المرن، مع دعم تكوينات كل من السحب (sink) والتزويد (source) لمداخلها الرقمية الثمانية. تعمل عند جهد مقنن 24 VDC، مع تيار إدخال نموذجي يبلغ 8 مللي أمبير لكل قناة، مما يوفر حساسية كافية لأجهزة الاستشعار القريبة والمفاتيح الحدية القياسية مع الحفاظ على مقاومة للضوضاء. من الميزات البارزة في هذه الوحدة من System 2003 هي منطق المراقبة المدمج؛ حيث يضيء مصباح LED "OK" فقط عندما يبقى جهد الإمداد فوق 18 فولت وتسجل مراقبة المخرجات الداخلية حالة صحية. تتيح هذه القدرة التشخيصية الاستباقية لفرق الصيانة التعرف بسرعة على مشاكل الطاقة قبل أن تؤدي إلى توقف النظام لفترات طويلة.

المواصفات الفنية

الأسئلة الفنية المتكررة

كيف يمكنني التحقق من صحة وحدة 7DM435.7 بنظرة سريعة؟

الوحدة مزودة بمؤشر LED مخصص "OK". إذا كان جهد الإمداد فوق 18 فولت وكانت دوائر المخرجات تعمل بشكل صحيح، سيظل المصباح مضاءً. إذا كان المصباح مطفأً، فهذا يشير إلى انخفاض جهد الإمداد تحت الحد الأدنى أو وجود خلل في دوائر المخرجات.

هل تدعم وحدة 7DM435.7 كلا من أنواع المستشعرات NPN وPNP؟

نعم، تم تصميم المداخل لتوصيلها إما كسحب (sink) أو تزويد (source). تتيح هذه المرونة التوصيل مع كل من مستشعرات NPN (سحب) وPNP (تزويد) حسب كيفية تكوين الطرف المشترك في الوحدة.

ما أهمية تأخير الإدخال 1 مللي ثانية للتطبيقات الصناعية؟

يوفر تأخير 1 مللي ثانية فلترًا ماديًا ضروريًا لإزالة "الاهتزاز" أو الارتداد في الإشارة الناتج عن المفاتيح الميكانيكية. هذا يضمن وصول إشارة نظيفة ومستقرة إلى وحدة المعالجة المركزية، مما يمنع التنبيهات الخاطئة في تطبيقات العد عالي السرعة أو بدء التسلسل.

دليل الهندسة والتركيب

• ثبات جهد الإمداد: على الرغم من أن الوحدة تراقب الجهد فوق 18 فولت، لضمان أداء مثالي ومنع وميض حالة "OK" المتقطع، تأكد من وجود إمداد 24 VDC منظم مع تموج أقل من 5%. يمكن أن تؤدي التقلبات بالقرب من حد 18 فولت إلى تنبيهات تشخيصية غير متوقعة في برنامج PLC.

• تركيب لوحة System 2003 الخلفية: تأكد من تثبيت الوحدة بإحكام في رف System 2003 وشد براغي القفل. نظرًا لعمر العديد من التركيبات في System 2003، افحص موصلات اللوحة الخلفية بحثًا عن الأكسدة أو الغبار قبل الإدخال لضمان اتصال منخفض المقاومة لطاقة المنطق 0.5 W.

• التوصيل للمداخل عالية السرعة: عند استخدام قدرة 1 مللي ثانية عالية السرعة، حافظ على فصل خطوط الإشارة عن كابلات المحركات ذات التيار العالي. إذا كان البيئة مليئة بالتداخلات الكهربائية، يُنصح باستخدام كابلات محمية مع تأريض الدرع عند نقطة دخول الخزانة لمنع التداخل الكهرومغناطيسي من تحفيز المداخل الحساسة ذات التيار 8 مللي أمبير.
