الشركة المصنعة: B&R
رقم المنتج: X20TB12
Country of origin:الولايات المتحدة
نوع المنتج: كتلة طرفية X20
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 3000ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

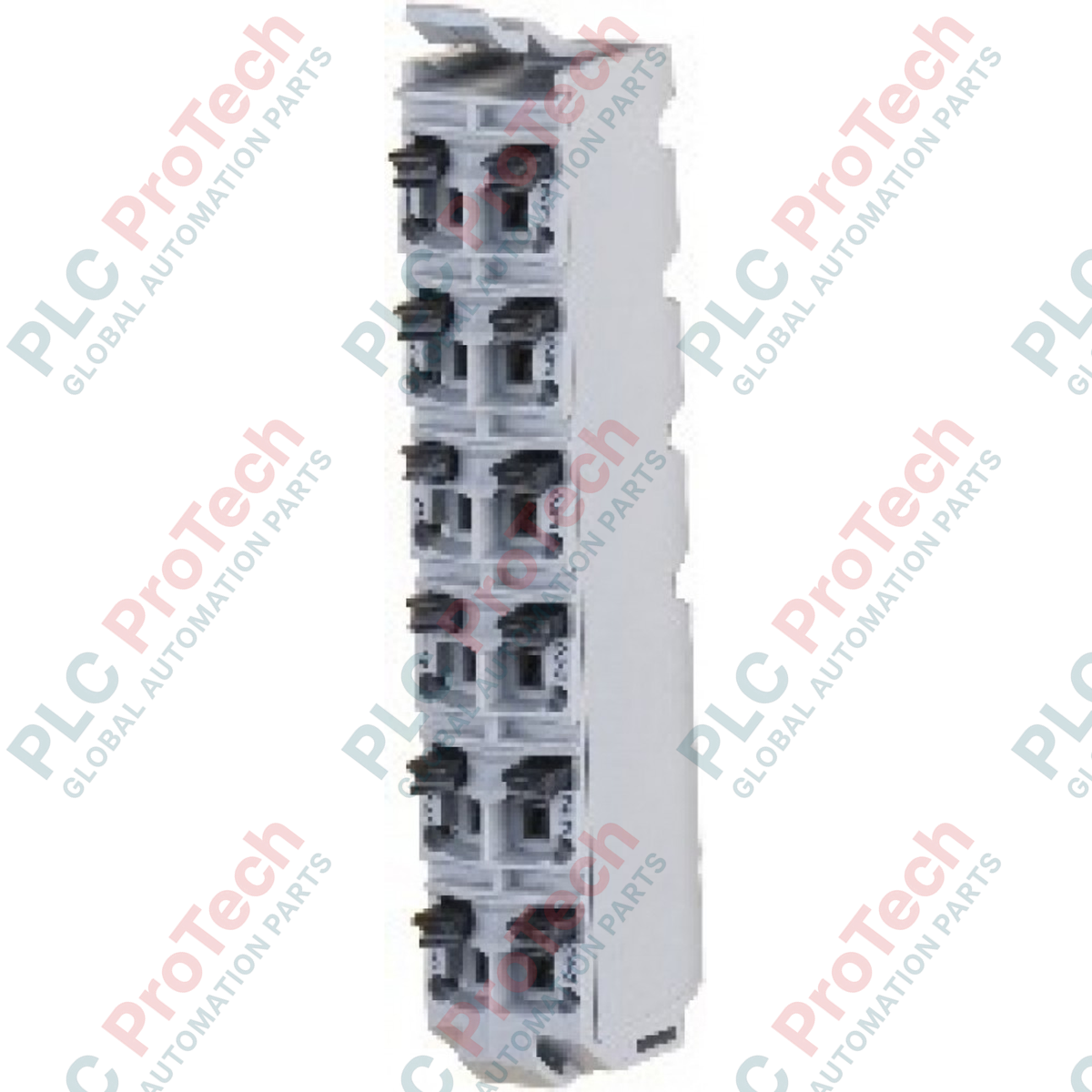

يُعد X20TB12 (X20TB12) كتلة طرفية عالية الكثافة ذات 12 دبوسًا مصممة خصيصًا لهندسة الإدخال/الإخراج المعيارية لنظام B&R X20. باستخدام تقنية الاتصال بالدفع المتقدمة، تتيح هذه الكتلة الطرفية توصيلًا سريعًا بدون أدوات، مما يقلل بشكل كبير من وقت التجميع وتكاليف العمالة أثناء تصنيع خزانة التحكم. تم تصميم X20TB12 لتحقيق أقصى درجات الموثوقية في البيئات الصناعية، حيث يوفر واجهة آمنة مقاومة للاهتزاز لتوزيع الطاقة بجهد 240 فولت تيار متردد وتوجيه الإشارات. يضمن هيكله المصبوب بدقة وجهات الاتصال عالية التوصيل اتصالًا منخفض المقاومة، مما يجعله مكونًا حيويًا للحفاظ على سلامة الإشارة عبر مجموعة واسعة من الوحدات الرقمية والتناظرية في نظام X20.
تم تحسين X20TB12 لأداء عالي في الاتصال الكهربائي. يتطلب تصميم مشبك الطرف بالدفع قوة نموذجية تبلغ 10 نيوتن فقط لكل جهة اتصال، مما يسمح بالإدخال المباشر للأسلاك الصلبة أو الأسلاك المزودة بأطواق. تم تصميم هندسة جهة الاتصال لجهد اسمي 240 فولت تيار متردد (مع تصنيف أقصى 300 فولت تيار متردد) وتتميز بمقاومة جهة اتصال منخفضة للغاية ≤5 ملي أوم لتقليل الفقد الحراري. متوافق حصريًا مع الأسلاك النحاسية، يضمن X20TB12 مسارًا كهربائيًا مستقرًا للتطبيقات ذات التيار العالي. يشمل التصميم الميكانيكي حقول تسمية مدمجة ونقاط اختبار، مما يسمح لفنيي الصيانة بإجراء التشخيصات دون فصل الأسلاك الميدانية.
| المعلمة | المواصفة |
| النموذج | X20TB12 |
| العلامة التجارية | B&R Industrial Automation |
| السلسلة | X20 System |
| عدد الدبابيس | 12 |
| نوع الطرف | طرف بالدفع |
| الجهد الاسمي | 240 فولت تيار متردد |
| الجهد الأقصى | 300 فولت تيار متردد |
| التيار الاسمي | 10 أمبير لكل جهة اتصال (تصنيف X20 القياسي) |
| مقاومة جهة الاتصال | ≤ 5 ملي أوم |
| مادة السلك | نحاس فقط |
| طول التجريد | 7 إلى 9 مم |
| درجة حرارة التشغيل | -25 إلى 60 درجة مئوية |
| وزن الشحن | 3.0 كجم |
هل يدعم X20TB12 الأسلاك المجدولة بدون أطواق؟
بينما تم تحسين تقنية الدفع للأسلاك الصلبة والأطواق، يمكن إدخال الأسلاك المجدولة باستخدام مفك عادي للضغط على مشغل التحرير البرتقالي. ومع ذلك، لضمان مقاومة اهتزاز طويلة الأمد، يُنصح بشدة باستخدام الأطواق المضغوطة.
هل يمكنني استخدام أسلاك الألمنيوم مع هذه الكتلة الطرفية؟
لا. تم تصنيف X20TB12 حصريًا للأسلاك النحاسية فقط. قد يؤدي استخدام أسلاك الألمنيوم إلى تآكل كهروكيميائي وزيادة مقاومة جهة الاتصال، مما قد يسبب ارتفاع درجة حرارة موضعي أو فقدان الإشارة.
كيف أجري اختبار جهد على X20TB12 الموصل؟
يحتوي كل من الدبابيس الـ 12 على فتحة اختبار مخصصة. يسمح هذا لمسبار الملتيميتر القياسي بالاتصال بشريط الناقل الداخلي دون إزالة السلك أو الكتلة الطرفية من وحدة الإدخال/الإخراج، مما يضمن استكشاف أخطاء آمن وفعال.
دقة التوصيل: تأكد من تجريد جميع الأسلاك النحاسية إلى طول 7–9 مم بالضبط. قد يؤدي التجريد الناقص إلى تثبيت ميكانيكي غير آمن، في حين أن التجريد الزائد يترك الموصلات مكشوفة مما يزيد من خطر حدوث دوائر قصيرة بين الدبابيس المجاورة في تطبيقات 240 فولت تيار متردد عالية الكثافة.
تخفيف الإجهاد والتوجيه: لمنع الإجهاد الميكانيكي على جهات الاتصال بالدفع، تأكد من دعم الأسلاك الميدانية بشكل صحيح داخل قناة الأسلاك. تجنب الانحناءات الحادة فور خروجها من الكتلة الطرفية، حيث يمكن أن تؤثر على المشبك الداخلي وتقلل من مقاومة جهة الاتصال ≤5 ملي أوم مع مرور الوقت.
الترميز والتعريف: استخدم فتحات التسمية المدمجة على X20TB12 لوضع علامات واضحة على كل طرف. عند استخدامه في أنظمة معقدة تحتوي على عدة كتل X20TB12، تحقق من الترميز الميكانيكي لضمان توصيل الكتلة الطرفية الصحيحة بوحدة الإدخال/الإخراج المقابلة، مما يمنع التوصيل الخاطئ لخطوط الطاقة والإشارة.
