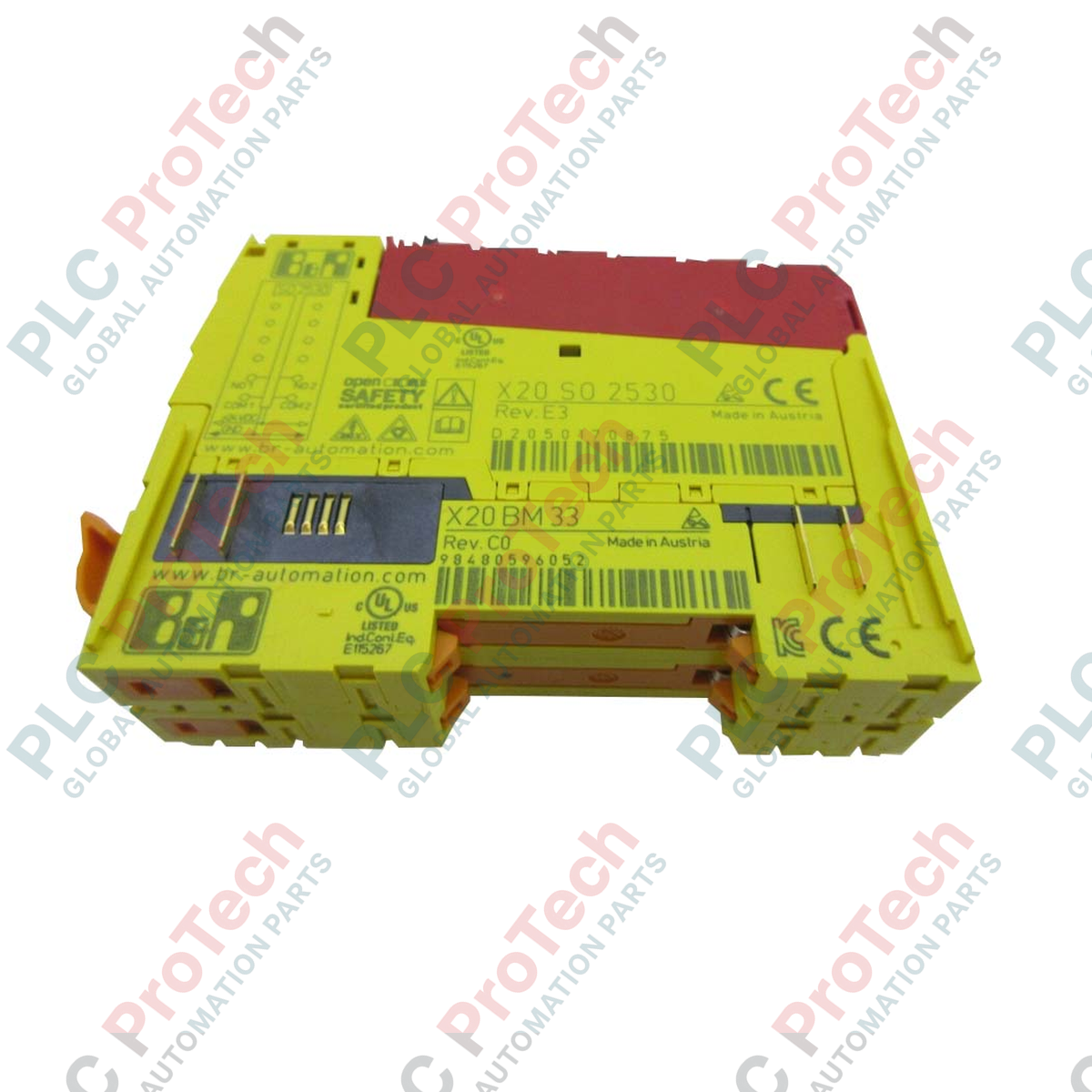

X20SO2530 وحدة خرج رقمية بمرحلين

نظرة عامة على المنتج

إن الوحدة  X20SO2530 (X20SO2530) هي وحدة خرج رقمية عالية السعة، مصممة لتبديل الأحمال الكهربائية الثقيلة ضمن نظام أتمتة صناعي. وتتميز بمخرجَي مرحّل مستقلين، مزوّد كل منهما بملامس مفتوح عادةً (NO). وتتعامل هذه الوحدة بمرونة مع دوائر الطاقة بجهدَي 230 VAC و24 VDC، مع تيار تبديل مرتفع يصل إلى 6 A لكل قناة. وفي أطر الأتمتة واسعة النطاق، تعمل  X20SO2530 كواجهة طاقة موثوقة، تتيح لمنطق التحكم منخفض الجهد إدارة أجهزة عالية القدرة بأمان، مثل الموصلات والمحركات والصمامات اللولبية، مع ضمان العزل الجلفاني بين وحدة التحكم والبيئة الميدانية.

التهيئة الفنية

تركّز البنية hardware architecture للوحدة X20SO2530 على السلامة الكهربائية ووضوح التشخيص. وتدعم كل قناة مرحّل مؤشرات حالة مخصصة لوظيفة الإدخال/الإخراج، وحالة التشغيل، والحالة العامة للوحدة. وتستوعب الوحدة نطاق جهد تبديل واسعاً من 5 V إلى 230 V، ما يجعلها مناسبة لتبديل الإشارات وكذلك لتوزيع الطاقة على مستوى الشبكة الكهربائية. وللحماية، تتطلب الوحدة تركيب مصهرات خارجية لحماية ملامسات المرحّل من دوائر القصر والحمل الزائد. ويسمح تصميمها المدمج بقدرات تبديل تيار مرتفع دون إشغال مساحة كبيرة على ناقل اللوحة الخلفية، ما يوفر حلاً فعالاً لمحطات الإدخال/الإخراج اللامركزية.

المواصفات الفنية

الأسئلة الشائعة الفنية

هل يمكن استخدام X20SO2530 لتبديل الإشارات منخفضة التيار؟

نعم، تدعم الوحدة تيار تبديل أدنى يبلغ 5 mA. وهذا يجعلها مناسبة للتوصيل البيني مع مداخل عالية الممانعة في الأجهزة الإلكترونية الأخرى، رغم أن ميزتها الأساسية تتمثل في تطبيقات القدرة العالية بتيار 6 A.

ما نوع الحماية الخارجية المطلوبة لهذه الوحدة؟

لحماية ملامسات المرحّل الداخلية من الانصهار أثناء حدوث دائرة قصر، يجب تركيب مصهر خارجي من نوع 6 A gL/gG أو قاطع دائرة ذي خاصية C (1.6 A) لكل قناة خرج.

هل تدعم هذه الوحدة تعديل عرض النبضة (PWM)؟

لا. فباعتبارها وحدة مرحّل ميكانيكية، تتمتع X20SO2530 بعمر تبديل محدود وزمن استجابة ميكانيكي. ولتطبيقات التبديل عالي التردد أو PWM، ينبغي استخدام وحدة خرج رقمية تعتمد على الترانزستور بدلاً منها.

دليل الهندسة والتركيب

• كبح الأحمال الحثية: عند تبديل الأحمال الحثية مثل الصمامات اللولبية أو بادئات تشغيل المحركات، تحدث ارتفاعات مفاجئة في الجهد (القوة الدافعة الكهربائية العكسية) عند فتح الملامسات. ويجب تركيب دائرة كبح RC خارجية للأحمال المترددة أو صمام ثنائي للحماية العكسية للأحمال المستمرة لمنع حدوث القوس الكهربائي وإطالة العمر الميكانيكي لملامسات المرحّل.

• الإدارة الحرارية: يؤدي تبديل قناتين عند تيار الحمل الكامل المقنن البالغ 6 A إلى توليد حرارة موضعية. تأكد من أن الخزانة تتمتع بتهوية كافية وأن الوحدة مركبة بالاتجاه الرأسي الصحيح على الناقل لتسهيل الحمل الحراري الطبيعي.

• سلامة التوصيلات والملامسات: استخدم أسلاكاً نحاسية بمقاطع عرضية مناسبة لتحمل حمل 6 A. وتأكد من فصل أسلاك 230 VAC فعلياً عن خطوط إشارات DC منخفضة الجهد داخل قناة الأسلاك لمنع الاقتران السعوي وضمان الامتثال لمعايير السلامة الخاصة بخزائن الجهد المختلط.
