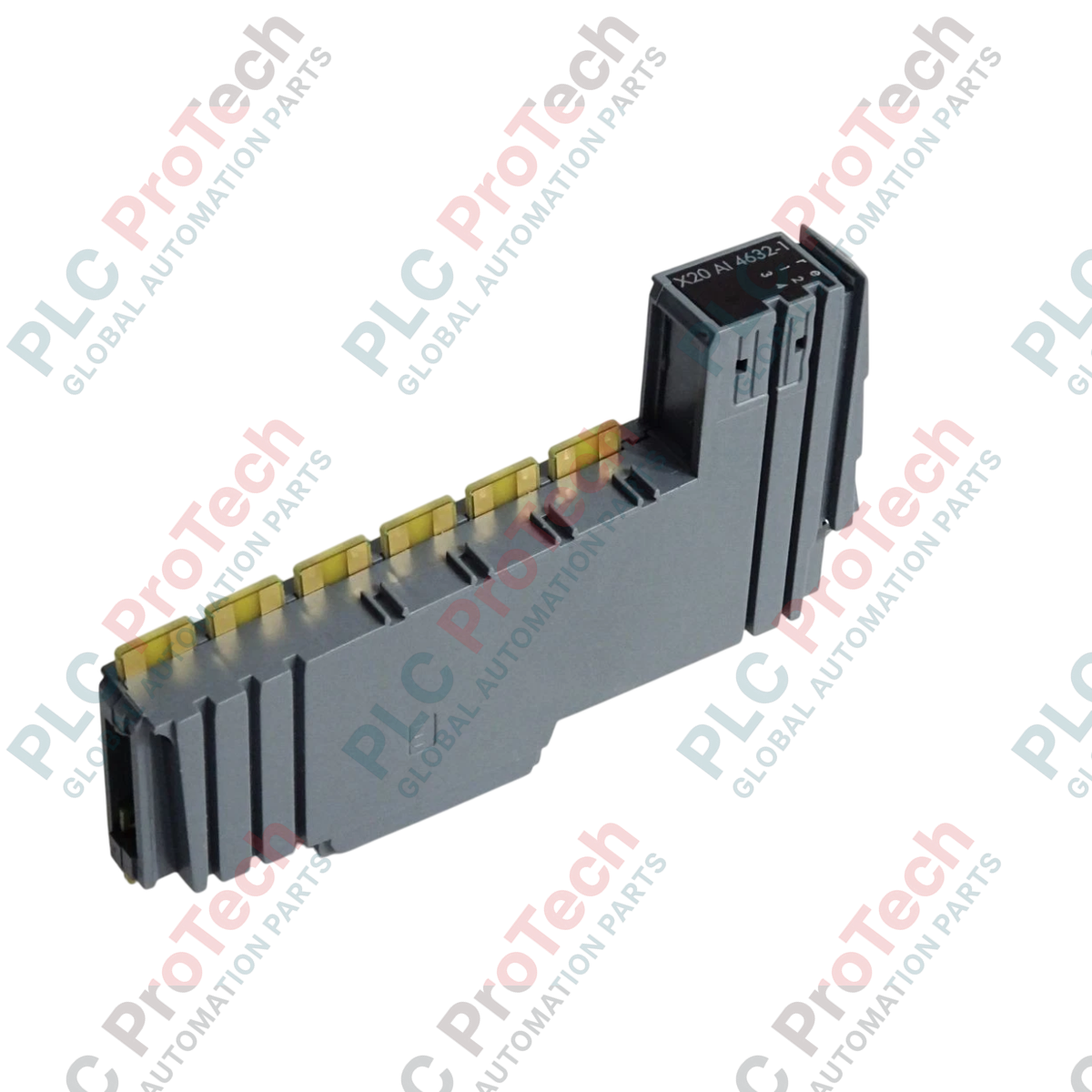

وحدة إدخال تناظرية تفاضلية لنظام B&R X20AI4632-1 X20

القدرات التقنية ومراقبة العمليات

يُعد B&R X20AI4632-1 (X20AI4632-1) وحدة إدخال تماثلية تفاضلية بأربعة قنوات عالية الأداء مصممة خصيصًا لنظام الأتمتة المعياري B&R X20. يُستخدم هذا الموديل في قطاعات صناعية متطلبة مثل مصانع صهر المعادن، وخطوط قولبة الحقن السريعة، وآلات مصانع الورق المتزامنة، حيث يلتقط إشارات ميدانية عالية التردد. من خلال توفير تتبع دقيق للقياسات عن بُعد إلى جانب وظائف راسم الإشارة المتقدمة المدمجة، يسمح هذا الجهاز للمهندسين بتشخيص تقلبات الإشارات العابرة مباشرة من طبقة التحكم، مما يقلل من زمن التشخيص ويتجنب تدهور الأصول المكلف.

تكييف الإشارة وعناصر التشخيص

تتميز هذه الوحدة التناظرية المتقدمة بأربعة مداخل تفاضلية قابلة للتهيئة بشكل مستقل تستوعب إشارات الجهد ضمن نطاق ± 11 فولت وحلقات التيار من 0 إلى 22 مللي أمبير. يتم التبديل بين استقبال الجهد والتيار ديناميكيًا عبر مسارات منفصلة في كتلة المحطات الفيزيائية. تحتوي اللوحة الأمامية على مجموعات LED تشخيصية شاملة تكشف حالة الإدخال/الإخراج لكل قناة، وحالة التشغيل، وصحة الوحدة بشكل عام. تستهلك الوحدة طاقة ضئيلة تبلغ 0.01 W من ناقل المنطق، بينما تستخدم 1.5 W من مصدر طاقة الإدخال/الإخراج الداخلي لتشغيل دوائر التصفية الخاصة بها.

مصفوفة التكوين الفيزيائي

تكامل النظام والأسئلة الشائعة

كيف يتم تحويل قناة من قراءة الجهد إلى تتبع حلقة التيار؟

لا يتم استخدام قفزات الأجهزة أو متغيرات التبديل البرمجية. يتم تحديد نوع الإشارة بالكامل حسب كيفية توصيل الأسلاك الميدانية على كتلة محطات X20. تستخدم الوحدة دبابيس اتصال مختلفة للإدخال الجهدي مقابل إدخال التيار. راجع المخطط الرسمي لتوصيل B&R الخاص بـ X20AI4632-1 لمطابقة جهاز الإرسال الميداني مع صف المحطات المناسب.

ما هي الفوائد العملية لوظيفة راسم الإشارة المدمجة؟

تمكن وظيفة راسم الإشارة الوحدة من أخذ عينات القيم التناظرية بسرعات عالية وتخزين البيانات الخام في مخزن داخلي. يمكن الوصول إلى هذه البيانات عبر B&R Automation Studio لالتقاط الإشارات العابرة فائقة السرعة، وارتفاعات الجهد، أو انخفاضات التيار. تتيح هذه الميزة للفنيين استكشاف أعطال أجهزة القياس الميدانية دون الحاجة إلى توصيل أجهزة اختبار خارجية فعلية بشريط المحطات النشط.

ما الإجراء الذي يجب اتخاذه إذا تحول مؤشر LED حالة الوحدة إلى اللون الأحمر الثابت؟

يشير مؤشر LED الأحمر الثابت إلى وجود عطل داخلي في الأجهزة أو عدم تطابق في التكوين بين الوحدة الفيزيائية ومشروع البرمجيات. تحقق من إعلان رقم النموذج الصحيح (X20AI4632-1) في شجرة تكوين المتحكم، وافحص اتصال الوحدة بقاعدة الناقل الأساسية، وتأكد من أن جهد مصدر طاقة الإدخال/الإخراج الداخلي ضمن الحدود المسموح بها.

تعليمات التشغيل الميداني والتركيب

• الامتثال لتوصيل دبابيس المحطات: قبل توصيل الأسلاك، تحقق من تنسيق إشارة جهاز الإرسال. توصيل حلقة تيار 20 مللي أمبير على دبوس محطة مخصص لمسار إدخال ± 11 فولت سيؤدي إلى حسابات تحجيم غير صحيحة وقد يسبب إجهادًا حراريًا على شبكة الإدخال الداخلية. تحقق مرتين من مواقع الأسلاك مقابل تسمية المحطات.

• تخفيف الضوضاء التفاضلية: استخدم دائمًا كابلات ملتوية مزدوجة عالية الجودة ومظللة لجميع مسارات أجهزة الاستشعار التفاضلية. قم بتوصيل جديلة الكابل بالكامل مباشرةً بشريط توصيل الأرضي منخفض المقاومة الخاص بـ X20. حافظ على عزل هذه المسارات التناظرية منخفضة الجهد عن خطوط المحركات ثلاثية الطور والمفاتيح الثقيلة بمسافة لا تقل عن 200 مم لحماية سلامة أشكال الإشارة.

• حساب طاقة مقطع النظام المحتمل: تأكد من احتساب استهلاك طاقة الإدخال/الإخراج الداخلي البالغ 1.5 W لهذه الوحدة بالكامل ضمن ميزانية الطاقة لمقطع الرف المحلي. إذا اقترب إجمالي استهلاك الطاقة للوحدات المجاورة من الحد الأقصى لمصدر الطاقة الحالي، قم بتركيب وحدة تغذية محتملة إضافية من نوع X20 مباشرة إلى يسار هذه الوحدة للحفاظ على استقرار الجهد.
