الشركة المصنعة: B&R
رقم المنتج: X20AP3131
Country of origin:الولايات المتحدة
نوع المنتج: وحدة قياس الطاقة
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

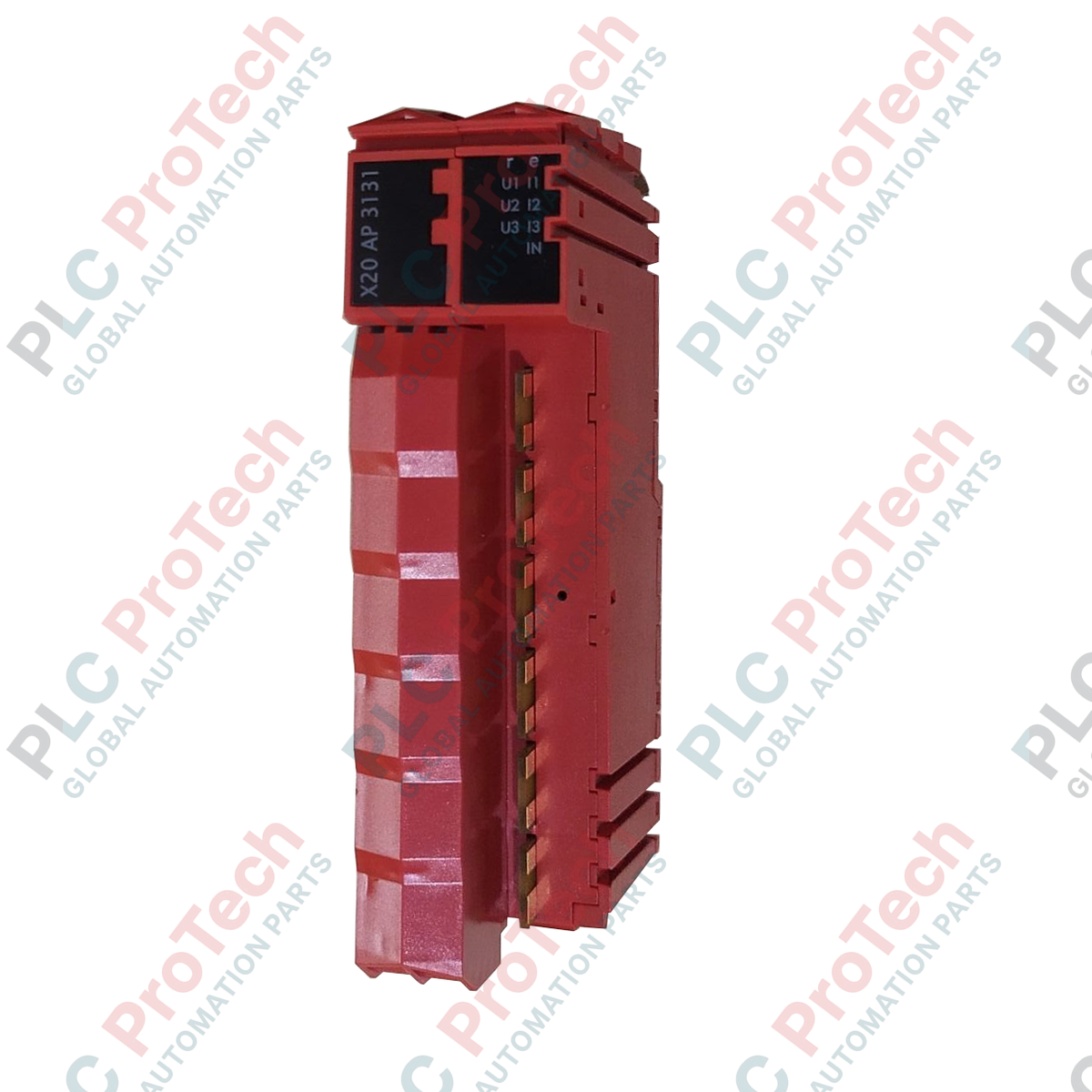

إن X20AP3131 (X20AP3131) هو وحدة قياس طاقة ثلاثية الطور بدرجة صناعية، صُممت لمنصة نظام B&R X20 المعيارية. وقد صُممت لتوفير تحليلات فورية للطاقة في القطاعات الصناعية عالية الاستهلاك—مثل مصانع السيارات، ومطاحن الورق، ومراكز البيانات، ومنشآت المعالجة الثقيلة—حيث تقيس هذه الوحدة المتقدمة شبكات توزيع الطاقة الرئيسية وتعالجها حتى 480 VAC عند تردد 50/60 Hz. ومن خلال تنفيذ خوارزميات رياضية عالية السرعة على اللوحة، تحسب الأجهزة مباشرةً مقاييس القدرة والطاقة الفعالة (الحقيقية) والتفاعلية والظاهرية، إلى جانب قيم الجذر التربيعي المتوسط (RMS) الحقيقية. ويساعد دمج هذه الوحدة المتخصصة في شبكة الأتمتة لديك على تحسين شفافية احتساب التكاليف الفرعية، ودعم استراتيجيات خفض ذروة استهلاك الطاقة، واكتشاف اختلالات الطور قبل أن تتسبب في تلف آلات المحركات متعددة المحاور في المراحل اللاحقة.
يشتمل مكوّن القياس هذا على إصدار متخصص من الهيكل المادي مزوّد بترميز ميكانيكي بجهد 240 V، ما يمنع الإدخال الميكانيكي العرضي في فتحات أطراف مستشعرات الجهد المنخفض ويحمي عقدة الإدخال/الإخراج المحلية من أضرار خطيرة ناتجة عن الجهد المتقاطع. وتتميز الوحدة بثلاثة مداخل تماثلية عالية الجهد لاكتساب جهد الطور مباشرةً، وأربعة مداخل تماثلية دقيقة مخصصة لحلقات الجانب الثانوي لمحولات التيار (CT) بتيار 5 A AC.
تتمثل إحدى ميزات الأداء الأساسية للوحدة في تكاملها مع وظيفة المزامنة بدقة الميكروثانية B&R NetTime. وتعمل آلية الساعة الموزعة هذه على ختم قياسات الطاقة زمنيًا بدقة عالية عبر شبكة النظام، ما يتيح للمهندسين ربط هبوط الجهد العابر أو ارتفاعات التيار المفاجئة مباشرةً بحركات محاور ميكانيكية محددة مسجلة على المحركات البعيدة. وتُخصص قناة التيار الرابعة تحديدًا لقياس تيار الموصل المحايد، بما يضمن إجراء حساب متجهي شامل لحالات عدم الاتزان في بيئات الأحمال الصناعية غير الخطية.
| السمة | المواصفات |
| الطراز | X20AP3131 |
| العلامة التجارية | B&R (Bernecker + Rainer) |
| فئة الوحدة | قياس القدرة والطاقة لنظام X20 |
| قنوات الجهد | 3 مداخل تماثلية (طور-محايد / طور-طور) |
| الجهد الاسمي | حتى 480 VAC |
| قنوات التيار | 4 مداخل تماثلية (3 أطوار + محايد واحد) |
| التيار الاسمي | 5 A AC (مناسب لمحولات التيار الخارجية) |
| تردد الشبكة | 50 / 60 Hz |
| الحسابات المدمجة | القدرة الفعالة (الحقيقية) والتفاعلية والظاهرية؛ RMS |
| المزامنة | ختم زمني مدمج عبر شبكة NetTime |
| الترميز الميكانيكي | ترميز ميكانيكي بجهد 240 V |
| رطوبة التشغيل | من 5 إلى 95% دون تكاثف |
| بلد المنشأ | النمسا |
| وزن الشحن | 1.5 kg |
لماذا تحتوي الوحدة على أربعة مداخل للتيار عند مراقبة خط طاقة قياسي ثلاثي الطور؟
تتصل مداخل التيار الثلاثة الأولى مباشرةً بالأطوار L1 وL2 وL3. أما المدخل الإضافي الرابع فمصمم لمراقبة الموصل المحايد (N). وفي المنشآت الصناعية التي تستخدم مصادر تغذية أحادية الطور ثقيلة بنمط التبديل أو أحمالًا غير خطية، تُعد مراقبة تيار المحايد ضرورية لتحديد التشوهات التوافقية وتيارات التسرب الأرضي.
هل يمكن توصيل خطوط الجهد العالي حتى 480 VAC مباشرةً بكتلة أطراف X20 القياسية؟
نعم، ولكن يجب التأكد من استخدام كتلة الأطراف الصحيحة والمخصصة رسميًا، والمزوّدة بترميز 240 V والمتوافقة مع بنية X20AP3131. ويضمن الترميز الميكانيكي عدم توصيل أسلاك توزيع الجهد العالي بفتحات الإدخال/الإخراج الرقمية أو التماثلية القياسية بجهد 24 VDC.
ما القيمة التشغيلية المحددة التي توفرها وظيفة NetTime لقياس الطاقة؟
تزامن NetTime محولات ADC الداخلية في الوحدة مع ساعة نظام وحدة التحكم المركزية بدقة تصل إلى مستوى الميكروثانية. ويتيح ذلك لوحدة التحكم الرئيسية مواءمة ارتفاعات استهلاك الطاقة مع المواضع الدقيقة في تسلسل تحكم حركي عالي السرعة، ما يسهل تحديد العملية الميكانيكية أو محور المحرك المسؤول تحديدًا عن هدر الطاقة.
عند توصيل مداخل التيار، تأكد من أن محولات التيار الخارجية مصنفة بشكل صحيح لخرج ثانوي بقدرة 5 A AC. لا تفتح مطلقًا الدائرة الثانوية لمحول تيار نشط أثناء توصيل خط الجهد العالي الأولي بالطاقة؛ إذ سيؤدي ذلك إلى توليد أقواس جهد عالية للغاية عبر أطراف محول التيار، ما قد يتسبب في تدمير المعدات ويعرضك لخطر الصدمة الكهربائية الشديدة.
احرص على محاذاة توصيلات أطراف استشعار الجهد (L1 وL2 وL3) بعناية مع حلقات محولات التيار المقابلة. وسيؤدي عدم تطابق تخصيص الطور (مثل توصيل خط الجهد L1 بمحول التيار L2) إلى تشويه الحسابات المتجهية الداخلية، ما ينتج عنه حساب غير صحيح لمقاييس معامل القدرة الفعالة.
ثبّت الوحدة على سكة DIN نظيفة وخالية من التآكل، وموصولة مباشرةً بالأرضي الإنشائي الرئيسي للوحة الكهربائية. أبقِ خطوط التغذية عالية الجهد بعيدة عن لوحات الاتصال ذات الجهد المنخفض داخل نظام مسارات الأسلاك، لمنع الاقتران الكهرومغناطيسي من إدخال ضوضاء في القياسات ضمن مراحل المعالجة التماثلية بدقة 16 بت.
