الشركة المصنعة: B&R
رقم المنتج: X20BT9400
Country of origin:الولايات المتحدة
نوع المنتج: مرسل الحافلة
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

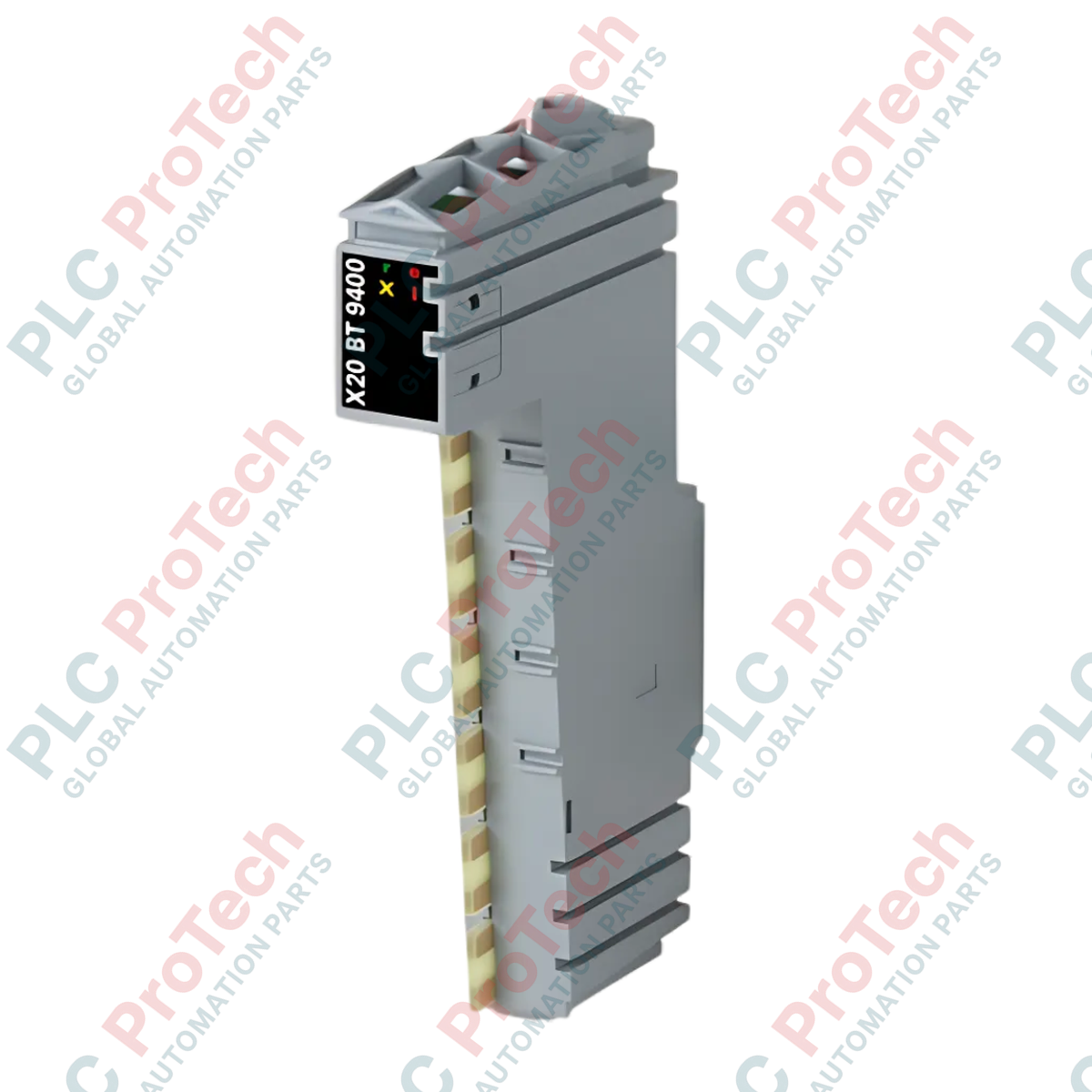

يُعد X20BT9400 (X20 BT 9400) وحدة إرسال ناقل صناعية تم تطويرها لمنصة نظام B&R X20. تعمل هذه الوحدة كرابط توسعة شبكة حيوي، حيث تمد طوبولوجيا ناقل X2X Link الداخلية المملوكة عبر عدة رفوف فرعية أو تجميعات طرفية عن بُعد. تعمل الوحدة في بيئات صناعية قاسية ومتواصلة مثل المستودعات الآلية، منصات استخراج النفط، وبنية تحتية لمعالجة مياه البلدية، وتحافظ على تزامن إشارة قوي عبر محطات الإدخال/الإخراج الموزعة.
من خلال دمج بنية طاقة ذات غرض مزدوج، تزود X20BT9400 طاقة حيوية لخط اتصال X2X Link المحلي بينما تقدم في الوقت نفسه تغذية طاقة مدمجة مخصصة للبنية الخارجية الأكبر لنظام X67. يقلل هذا التصميم ذو التغذية المزدوجة من مخاطر اختناقات الشبكة، يمنع فقدان الحزم، ويقلل من البصمة الكلية لأجهزة النظام عبر إلغاء الحاجة إلى وحدات حقن طاقة مستقلة.
يتطلب التصميم الكهربائي جهد دخل اسمي 24 فولت تيار مستمر مع نافذة تحمل تشغيلية من -15% إلى +20%. لحماية المكونات الداخلية للمفتاح، يعتمد الجهاز على فتيل خط خارجي بطيء الانفجار بحد أقصى 10 أمبير يحدد سلوك الاستجابة للدوائر القصيرة ويحدد حدود التيار القصوى.
نظرًا لأن الوحدة لا تتضمن حماية داخلية لعكس القطبية، فإن الفحوصات الهندسية الدقيقة ضرورية قبل بدء تشغيل النظام. يتم تسهيل التقييم التشخيصي المحلي عبر مصابيح LED منخفضة الكمون على اللوحة الأمامية التي توفر لفنيي الصيانة تصورًا فوريًا لعمل ناقل X2X Link، وحالات الوحدة المحلية، ومعلمات حالة الأجهزة العامة.
| المعامل التشغيلي | البيانات الفنية الموثقة |
| الطراز | X20BT9400 |
| العلامة التجارية | B&R (الأتمتة) |
| المنشأ | النمسا |
| نوع الوحدة | مرسل ناقل X2X Link |
| القدرات المدمجة | تزويد الإدخال/الإخراج المحلي وتزويد طاقة نظام X67 المدمج |
| مؤشرات الحالة | وظيفة ناقل X2X، حالة التشغيل، مصابيح حالة الوحدة |
| جهد الدخل الاسمي | 24 VDC (-15% / +20%) |
| استهلاك طاقة رابط X2X | 1.38 W |
| جهد الخرج الاسمي | 24 VDC |
| التحميل المسموح به على التلامس | 10 A |
| حماية الدائرة القصيرة | متطلب فتيل خط خارجي (بطيء الانفجار بحد أقصى 10 A) |
| وزن الشحن | 2.0 كجم |
ما هي عواقب النظام لعدم وجود حماية داخلية لعكس القطبية؟
نظرًا لعدم وجود دائرة حماية داخلية لعكس القطبية في X20BT9400، فإن عكس خطوط تزويد 24 VDC الموجبة والسالبة سيؤدي إلى تلف دائم في إلكترونيات جهاز الإرسال والاستقبال الداخلي للناقل. يجب على الفنيين التحقق من قطبية الأسلاك الطرفية باستخدام مقياس متعدد رقمي قبل إغلاق القاطع الرئيسي.
كيف تربط هذه الوحدة الاتصال بين عائلتي منتجات X20 و X67؟
تعمل X20BT9400 كجسر مادي وكهربائي. تأخذ بيانات اللوحة الخلفية الموحدة من رف X20 وتنقلها عبر بروتوكول X2X Link إلى الوحدات البعيدة. في الوقت نفسه، يوفر مزود الطاقة المدمج الفولتية اللازمة لتشغيل كتل الحقل البعيدة المصنفة IP67 من نظام X67 عبر مسافات طويلة.
ما هي المكونات التي تحدد مواصفة وزن الشحن 2.0 كجم المذكورة؟
يأخذ وزن الشحن 2.0 كجم في الاعتبار التغليف الصناعي الثقيل الجدران المصمم لخطوط لوجستية قاسية. الوحدة مغلفة بغلاف مضاد للكهرباء الساكنة الثقيل، موضوعة داخل ممتصات رغوية عالية الكثافة، ومعبأة مع تحديثات يدوية صناعية لضمان الحفاظ على الهيكل والإلكترونيات أثناء النقل العالمي.
التحقق من حماية التيار الزائد: قم بتركيب فتيل بطيء الانفجار عالي الجودة بقدرة 10 أمبير على خط 24 VDC الموجب الوارد مباشرة قبل أطراف تزويد الوحدة. عدم تركيب هذا الفتيل المحدد يلغي حماية الدائرة القصيرة، مما يعرض الأجهزة لأضرار جسيمة أو ارتفاع حرارة محلية في الأطراف أثناء حدوث عطل ميداني.
تحسين كابل مقطع الناقل: عند تمديد كابلات اتصال X2X Link من المرسل إلى الرفوف الفرعية البعيدة، استخدم كابلات مزدوجة ملتوية محمية بدرجة صناعية. قم بتوجيه مسارات الاتصال هذه بعيدًا عن خطوط الطاقة عالية الجهد، ومفاتيح التبديل، ومحركات التردد المتغير لمنع تحريض الضوضاء الكهرومغناطيسية.
قيود تحميل الأطراف: تأكد من أن إجمالي سحب التيار لجميع وحدات الإدخال/الإخراج المتصلة ومكونات X67 المرفقة لا يتجاوز تصنيف تحميل التلامس المسموح به البالغ 10 أمبير للمرسل. تجاوز هذا الحد الحراري يؤدي إلى انخفاضات جهد عبر الناقل، مما يسبب انقطاعات متقطعة للعقد وتأخيرات في الاتصال.
