B&R 7CM211.7 وحدة مركبة نظام 2003

نظرة عامة على المنتج

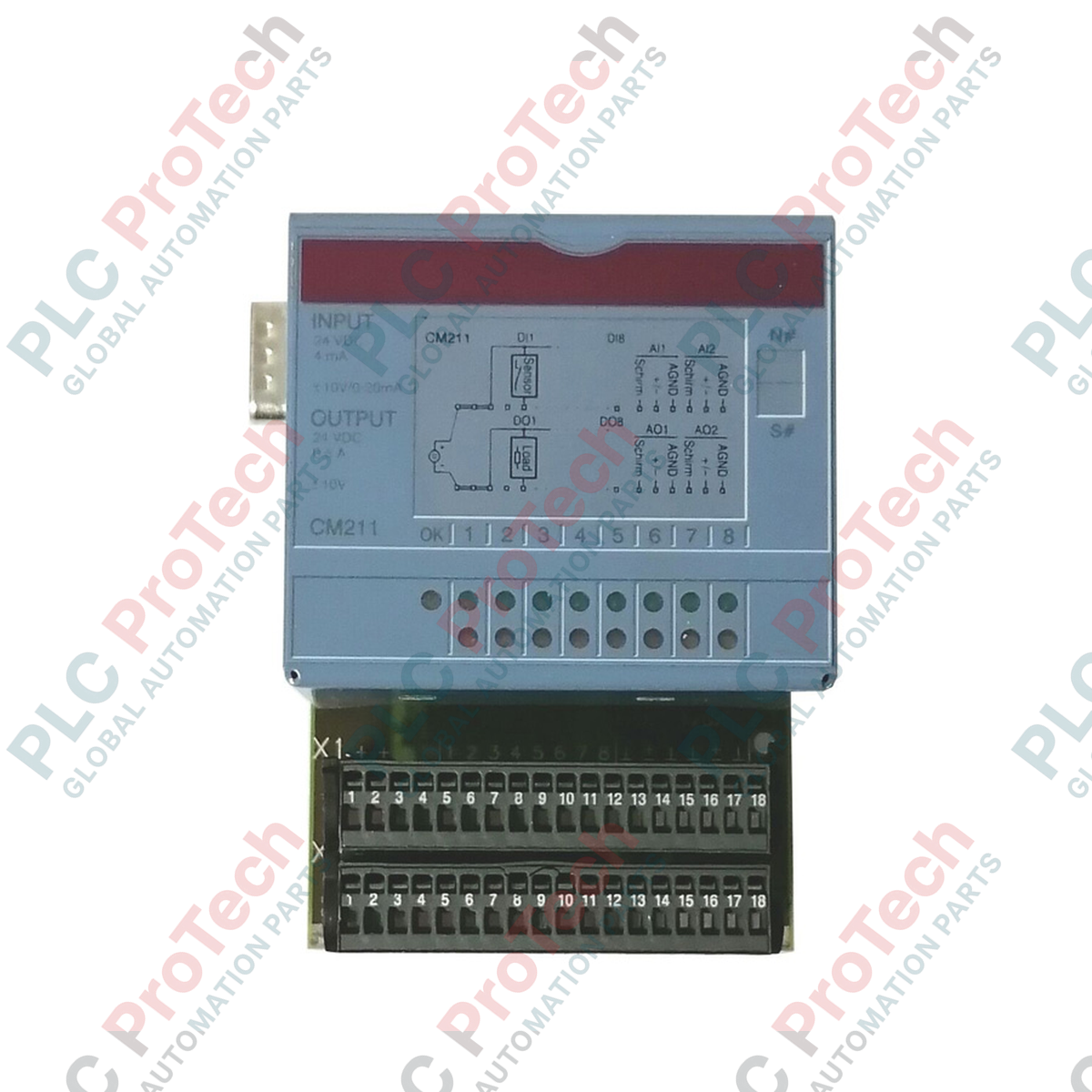

وحدة B&R 7CM211.7 هي وحدة مدمجة عالية التنوع ومتعددة الوظائف مصممة لمنصة System 2003. لقد تم تصميمها لتوفير حل مدمج وشامل للتحكم في الآلات، حيث تدمج المدخلات/المخرجات الرقمية، والعد/الترميز عالي السرعة، والمعالجة التناظرية في مساحة مادية واحدة. تُعد هذه الوحدة ذات قيمة خاصة للتطبيقات التي تتطلب استشعارًا دقيقًا للموضع، وتبديلًا عالي السرعة، وتغذية راجعة للإشارة التناظرية – مثل آلات الوسم، ووحدات التعبئة والتغليف، وخطوط التجميع صغيرة النطاق. من خلال دمج وظائف متعددة، تقلل 7CM211.7 الحاجة إلى وحدات متخصصة متعددة، مما يوفر مساحة كبيرة على سكة DIN ويخفض إجمالي تكاليف النظام.

التكوين التقني

تنقسم بنية الوحدة إلى ثلاث مناطق وظيفية رئيسية:

1. المدخلات/المخرجات الرقمية وعالية السرعة: تتميز بـ 8 مدخلات رقمية (24 VDC, Sink) مع فلتر 4 مللي ثانية. الأهم من ذلك، يمكن تكوين هذه المدخلات للتعامل مع التغذية الراجعة المعقدة للحركة، بما في ذلك 3 عدادات أحادية القناة، أو 2 عدادات مزدوجة القناة، أو 2 مشفرات تزايدية بتردد يصل إلى 20 كيلو هرتز.

2. المخرجات الرقمية: توجد 8 مخرجات ترانزستور (24 VDC, 0.5 A) محمية ضد الدوائر القصيرة. تتضمن هذه المخرجات "وظيفة مقارنة"، مما يسمح بتحفيز سريع على مستوى الأجهزة بناءً على قيم العداد.

3. المعالجة التناظرية: توفر الوحدة 2 مدخلات تناظرية عالية الدقة (12 بت) (±10 فولت أو 0 إلى 20 مللي أمبير) و 2 مخرجات تناظرية (±10 فولت).

المواصفات الفنية

الأسئلة الشائعة الفنية

س1: هل يمكنني استخدام هذه الوحدة للتحكم في محرك سيرفو بإشارات تناظرية؟ج1: نعم. يمكن لمخرجي التناظر (±10 فولت) توفير أوامر السرعة أو العزم للمحرك، بينما يمكن استخدام مدخلات المشفر عالي السرعة (20 كيلو هرتز) لإغلاق حلقة الموضع داخل وحدة التحكم B&R.

س2: ما هي "وظيفة المقارن" على المخرجات الرقمية؟ج2: تسمح هذه الوظيفة بتشغيل إخراج رقمي على الفور عندما يصل عداد عالي السرعة إلى قيمة محددة مسبقًا. نظرًا لأن هذا يحدث على مستوى الأجهزة بدلاً من مسح برنامج PLC، فإنه مثالي للمهام الحساسة للوقت مثل الفرز عالي السرعة أو القذف.

س3: هل الوحدة متوافقة مع أنظمة B&R الحديثة؟ج3: الوحدة 7CM211.7 هي وحدة قديمة من نظام System 2003. على الرغم من أنها لا تزال مدعومة، فإن التصميمات الجديدة عادة ما تستخدم نظام X20. ومع ذلك، فإنها تظل قطعة غيار أساسية للحفاظ على التركيبات الحالية.

دليل الهندسة والتركيب

• اختيار المحطة الطرفية: تأكد من توفر كتلتين طرفيتين من نوع TB718، حيث لا يتم تضمينهما مع الوحدة. قد يؤدي استخدام كتل طرفية غير صحيحة إلى ضعف التلامس الكهربائي أو تعيين غير صحيح للأطراف.

• توصيل المشفر: بالنسبة لمدخلات المشفر التزايدي بتردد 20 كيلو هرتز، استخدم كابلات مزدوجة مجدولة ومحمية لمنع التداخل الكهرومغناطيسي من تشويه عدد النبضات. تأكد من تأريض الدرع عند نقطة تأريض الوحدة.

• الحماية من الدائرة القصيرة: بينما تكون مخرجات الترانزستور محمية ضد الدائرة القصيرة، قد يؤدي القصر المتكرر إلى توليد حرارة زائدة. في حال تعطل أحد المخرجات، افحص الحمل الميداني قبل إعادة تعيين منطق الوحدة.

• توسيع النطاق التناظري: عند تكوين المدخلات ±10 فولت / 0–20 مللي أمبير في B&R Automation Studio، تأكد من تعيين دقة 12 بت (4096 خطوة) بشكل صحيح لوحدات عمليتك للحفاظ على الدقة.

المزايا الهندسية
