الشركة المصنعة: B&R
رقم المنتج: 4XP0000.00-K40
Country of origin:الولايات المتحدة
نوع المنتج: لوحة مفاتيح إضافية cHMI 3 / X2X
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

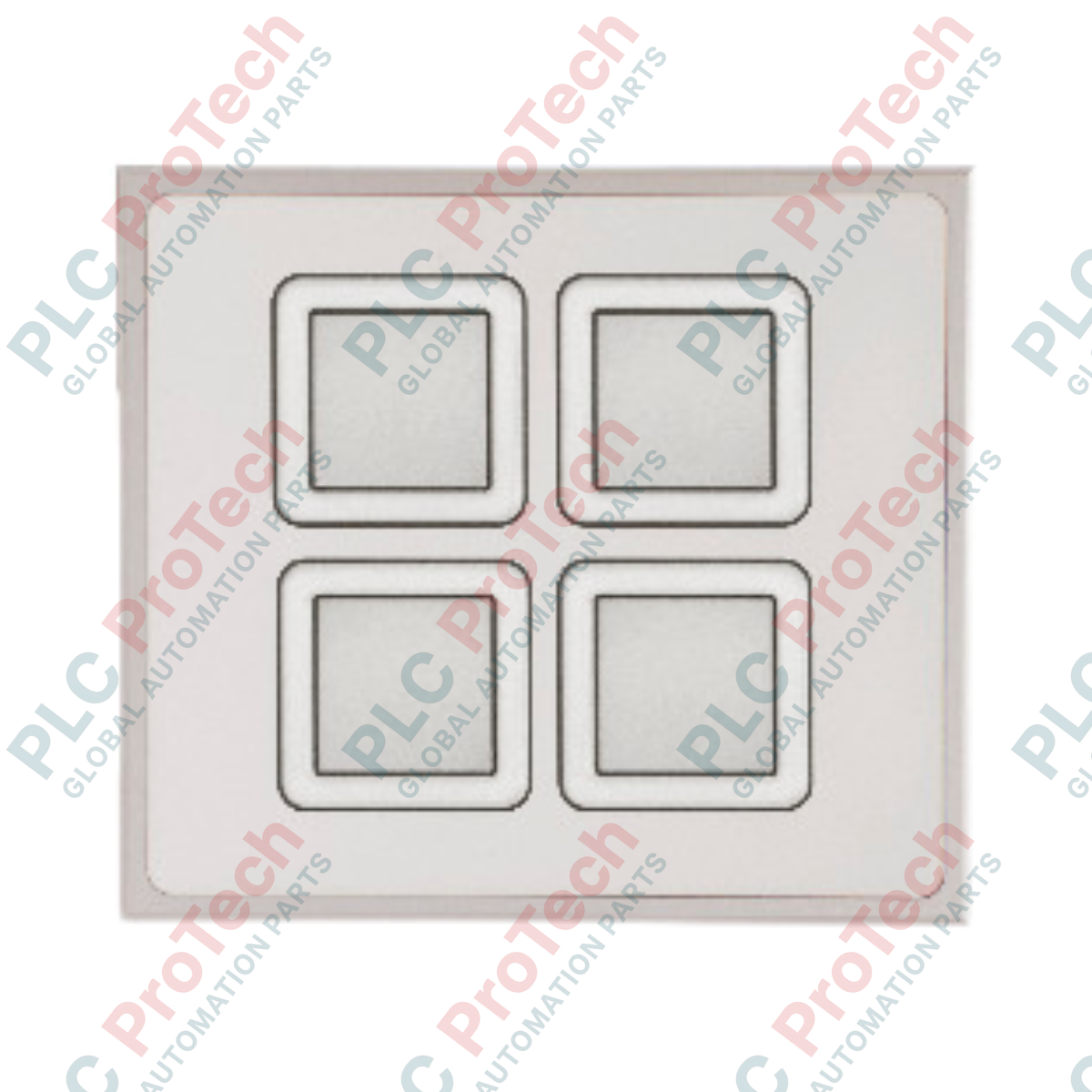

إن وحدة لوحة المفاتيح الإضافية B&R 4XP0000.00-K40 (4XP0000.00-K40) هي وحدة cHMI 3 متينة مصممة كجهاز تابع X2X لهياكل التحكم الموزعة. وتتميز بأربعة مفاتيح حلقية مضيئة مربعة قادرة على عرض الألوان الأحمر والأخضر والأصفر، مما يوفر تغذية راجعة مرئية واضحة عن الحالة مباشرةً عند واجهة الآلة. تُستخدم هذه الوحدة على نطاق واسع في آلات التغليف وخطوط الطباعة ووحدات العمليات، حيث يحتاج المشغلون إلى تحكم لمسي وإشارة فورية إلى الحالة بعيدًا عن لوحة HMI الرئيسية. تتصل الوحدة عبر موصل متعدد النقاط ذكر ذي 8 دبابيس، وتستمد الطاقة مباشرةً من مصدر تغذية الناقل الداخلي، مما يبسّط توصيلات الخزانة. وبفضل درجة حماية أمامية IP65 وهيكل معدني، تتحمل الوحدة البيئات الصناعية القاسية، بما في ذلك مناطق الغسل والمواقع ذات المستويات العالية من الغبار أو الرطوبة. وتتيح مصابيح Run وError المدمجة إجراء تشخيص سريع دون فتح خزانة التحكم، مما يقلل وقت التوقف أثناء التشغيل الأولي والصيانة.
تستخدم 4XP0000.00-K40 واجهة B&R X2X Link، مما يتيح وضعها على بُعد يصل إلى 100 متر من المحطة الرئيسية (مثل وحدة تحكم ناقل X20 أو كمبيوتر Automation PC).
تهيئة المفاتيح: مزودة بـ 4 مفاتيح حلقية مضيئة مربعة. يدعم كل مفتاح 3 ألوان (الأحمر والأخضر والأصفر) ويتم التحكم فيه بشكل مستقل عبر بروتوكول X2X، ما يتيح عرض الحالة ديناميكيًا (مثلًا: الأخضر لـ "جاهز"، والأحمر لـ "عطل"، والأصفر لـ "نشط").
التوصيل: تستخدم موصلًا متعدد النقاط ذكرًا ذا 8 دبابيس (حسب الإصدار). تحصل الوحدة على الطاقة عبر مصدر تغذية الناقل الداخلي (24 فولت تيار مستمر، +/- 25%)، مما يلغي الحاجة إلى خط تغذية منفصل في موضع التركيب.
التركيب: مصممة للتركيب على اللوحة الأمامية. الإطار الأمامي من الألومنيوم بلمسة أنودة طبيعية (Pantone 427 C)، بينما الهيكل الخلفي معدني. تضمن حشية مسطحة إحكامًا بدرجة IP65 مقابل فتحة اللوحة.
الملحقات المطلوبة: يتطلب التشغيل شراء كتلة أطراف منفصلة ذات 8 دبابيس 0TB1108.8110 (مشبك قفصي، 1.5 مم2، وشفة لولبية مقاومة للاهتزاز). وعادةً ما يتم تضمين كتلة أطراف ذات 3 دبابيس (0TB703.81) لخيارات توصيل محددة.
|
المعلمة |
المواصفة |
|---|---|
|
الطراز |
4XP0000.00-K40 |
|
العلامة التجارية |
B&R (Bernecker + Rainer) |
|
المنشأ |
النمسا |
|
الوزن |
حوالي 0.25 كجم (الوحدة فقط) |
|
الأبعاد |
90 مم × 80 مم × 37 مم (العرض × الارتفاع × العمق) |
|
درجة حرارة التشغيل |
من 0 إلى 50 درجة مئوية |
|
جهد الدخل |
24 فولت تيار مستمر (+/- 25%)، معزول جلفانيًا |
|
استهلاك التيار |
170 مللي أمبير (نموذجي) |
|
نوع الواجهة |
تابع X2X |
|
الحد الأقصى للمسافة (X2X) |
100 m |
|
المفاتيح |
مفاتيح حلقية مضيئة مربعة 4x (أحمر/أخضر/أصفر) |
|
الحماية الأمامية |
IP65 / NEMA 250 Type 4X |
|
الحماية الخلفية |
IP20 |
|
الشهادات |
CE، UL، cULus، KC |
هل يتوافق 4XP0000.00-K40 مع Automation Studio؟
نعم. الوحدة مدعومة بالكامل في B&R Automation Studio. تتوفر ترقيات الأجهزة (HWUpgrade) للإصدارات V2.6 وV3.0 وV4.0 وV6.0، مما يضمن التكامل السلس مع المشاريع الحالية وتكوينات تعيين الإدخال/الإخراج.
هل تتطلب وحدة لوحة المفاتيح هذه مصدر طاقة خارجيًا؟
لا. تُزوَّد 4XP0000.00-K40 بالطاقة عبر مصدر الطاقة الداخلي لناقل X2X (24 VDC). ما دام جهاز X2X الرئيسي يوفر طاقة الناقل، تعمل لوحة المفاتيح دون توصيلات إضافية للطاقة، مع ضرورة طلب كتلة أطراف التوصيل المحددة ذات 8 أطراف (0TB1108.8110) بشكل منفصل لإجراء التوصيل.
هل يمكن تخصيص المفاتيح بملصقات مختلفة؟
نعم. توفر B&R قوالب شرائط تعريف لـ 4XP0000.00-K40، مما يتيح للمستخدمين طباعة ملصقات مخصصة تلائم موضعها أسفل الطبقة الأمامية المصنوعة من البوليستر. ويتيح ذلك وضع علامات خاصة بالتطبيق (مثل "بدء" و"إيقاف" و"إعادة ضبط" و"تحريك تدريجي") بما يتوافق مع وظيفة الآلة.
ما الفرق بين الإصدارين -K40 و-K20؟
يتميز إصدار -K40 بمفاتيح حلقية مضيئة مربعة، بينما يتميز إصدار -K20 عادةً بمفاتيح مستديرة. يوفر كلا الإصدارين إضاءة ثلاثية الألوان واتصال X2X، لكن شكل المفاتيح الفعلي وتصميم الإطار الأمامي قد يختلفان ليتوافقا مع جماليات لوحات cHMI المحددة.
كتلة أطراف التوصيل الإلزامية: لا تُشحن 4XP0000.00-K40 مع الموصل. يجب طلب 0TB1108.8110 (كتلة أطراف توصيل بمشبك قفصي، ذات 8 أطراف وبمقطع 1.5 mm2) بشكل منفصل. تأكد من توصيل تدريع الكابل بالهيكل المعدني عبر جلدة الكابل أو المشبك للحفاظ على التوافق مع EMC.
فتحة اللوحة: تتطلب الوحدة فتحة دقيقة في اللوحة بمقاس 90 mm x 80 mm. يجب وضع الحشية المسطحة المرفقة بين الإطار الأمامي واللوحة لتحقيق تصنيف IP65. أحكم ربط مشابك التثبيت الخلفية بالتساوي لتجنب تشوه الإطار الأمامي، مما قد يضعف الإحكام.
توجيه كابل X2X: نظرًا لأن الوحدة تعمل كجهاز تابع لـ X2X، استخدم كابل زوج ملتوي محميًا لتوصيل X2X. حافظ على المسافة أقل من 100 m. عند توصيل عدة أجهزة تابعة لـ X2X على التوالي، تأكد من ضبط الإنهاء بشكل صحيح على الجهاز الأخير في السلسلة وفقًا لقواعد طوبولوجيا X2X.
التنظيف والصيانة: تتحمل الطبقة الأمامية المصنوعة من البوليستر والإطار المصنوع من الألومنيوم مواد التنظيف الصناعية. ومع ذلك، تجنب الرش المباشر عالي الضغط على درز الحشية. استخدم أقمشة ناعمة للتنظيف؛ فقد تتسبب الوسادات الكاشطة في إتلاف الطلاء المؤكسد أو خدش الطبقة، مما يؤثر في وضوح القراءة.
