وحدة خرج رقمي B&R 3DO486.6 لنظام 2005

نظرة عامة على المنتج

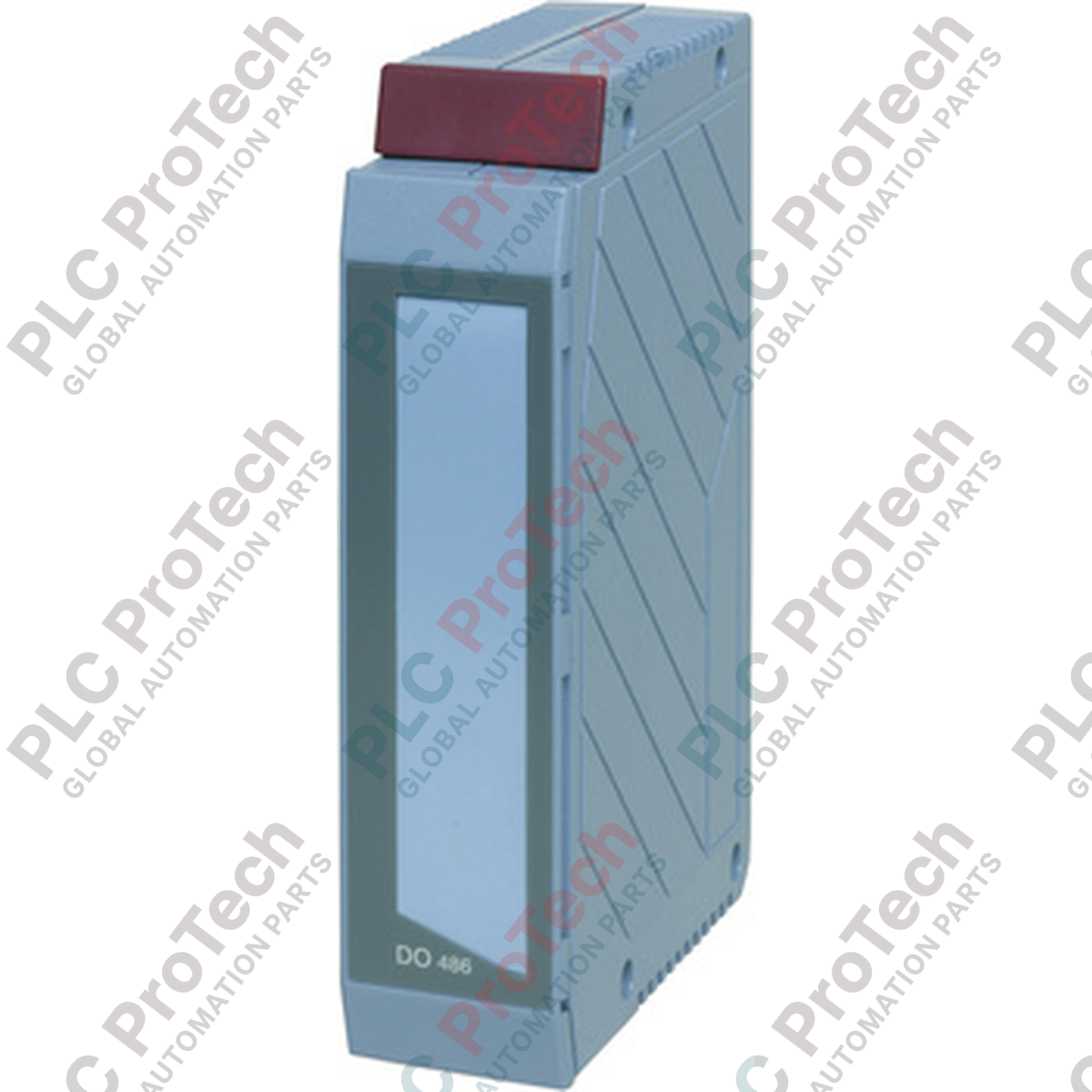

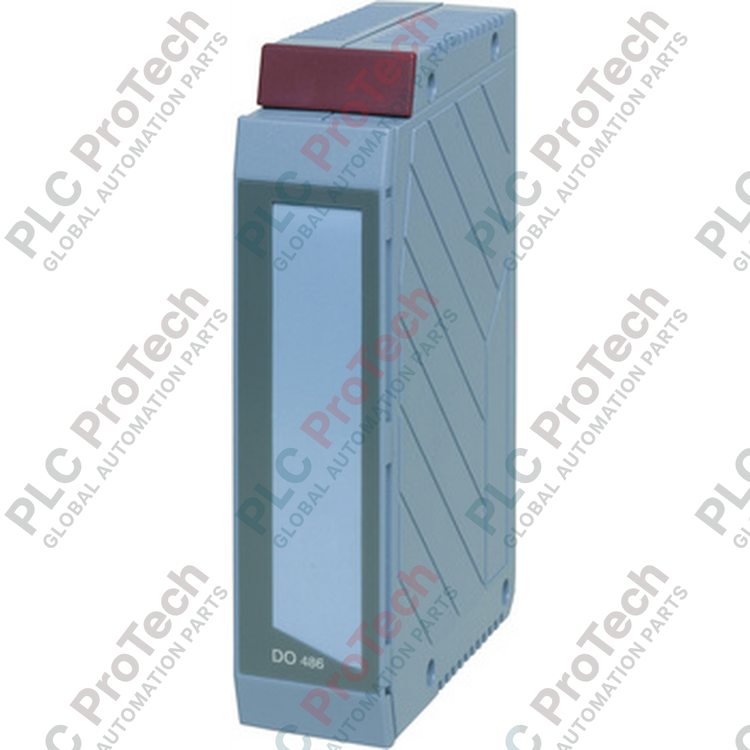

تُعد الوحدة  3DO486.6 (3DO4866) وحدة خرج رقمية عالية الكثافة من سلسلة B&R System 2005، وقد صُممت لتبديل المشغلات والصمامات اللولبية والمرحلات الصناعية بشكل موثوق. وبفضل احتوائها على 32 خرجًا ترانزستوريًا، توفر هذه الوحدة واجهة قوية بين منطق PLC والمعدات على مستوى الحقل. وتتميز الوحدة  3DO486.6 بعزل كهربائي مزدوج المجموعات، ما يتيح استخدام قطاعات طاقة أو مناطق أمان مختلفة ضمن وحدة واحدة. وهي من المكونات الأساسية القديمة في التطبيقات الصناعية الثقيلة، بما في ذلك قولبة حقن البلاستيك، وتجميع السيارات على نطاق واسع، ومراكز التشغيل باستخدام CNC، حيث تُعد الكثافة العالية للقنوات والمتانة المثبتة على المدى الطويل أمرين حاسمين للحفاظ على استمرارية الإنتاج.

التهيئة الفنية

صُممت بنية الوحدة لإدارة وحدات الإدخال/الإخراج عالية الكثافة وتبسيط التكامل الكهربائي.

• 32 خرجًا ترانزستوريًا: توفر عددًا كبيرًا من نقاط التحكم في وحدة واحدة، ما يقلل بشكل كبير من مساحة الرف المطلوبة للأنظمة المعقدة.

• مجموعات خرج معزولة: تُقسم المخارج الـ32 إلى مجموعتين معزولتين كهربائيًا. ويتيح ذلك فصل أنواع الأحمال المختلفة أو تنفيذ مناطق إيقاف طارئ محلية.

• تقنية الترانزستور: تستخدم مخارج ترانزستورية بتبديل المصدر (24 VDC)، ما يوفر تشغيلًا صامتًا وخاليًا من التآكل مقارنة بوحدات المرحلات الميكانيكية.

• إشارات معيارية: تعمل عند مستوى المنطق القياسي في الصناعة البالغ 24 VDC، ما يضمن التوافق مع مجموعة واسعة من المشغلات الصناعية.

المواصفات الفنية

الأسئلة الشائعة

ما فائدة مجموعتي الخرج المعزولتين؟

يتيح العزل الكهربائي بين المجموعتين تغذية الوحدة من مصدرَي طاقة مختلفين. فعلى سبيل المثال، يمكن استخدام مجموعة لإشارات التحكم القياسية، بينما تُوصل المجموعة الأخرى بدائرة أمان يمكن فصلها بشكل مستقل أثناء حالات الطوارئ.

هل يمكنني تشغيل صمام لولبي بقدرة 1.0 A باستخدام هذه الوحدة؟

لا. فكل قناة منفردة مصنفة لحد أقصى يبلغ 0.5 A. وستؤدي محاولة تشغيل حمل بقدرة 1.0 A إلى تفعيل الحماية الداخلية من زيادة التيار، أو قد تتسبب في تلف ترانزستور الخرج. وللمتطلبات ذات التيار الأعلى، ينبغي استخدام مرحل وسيط خارجي.

هل تتوافق 3DO486.6 مع أنظمة X20 الأحدث؟

لا. صُممت 3DO486.6 خصيصًا للوحة System 2005 الخلفية. ولدمج هذه الوظيفة في نظام X20، ستحتاج إلى استخدام وحدة تحكم ناقل تدعم توسعة System 2005 أو الانتقال إلى وحدة خرج رقمية من X20، مثل سلسلة X20DO.

إرشادات الهندسة ومعايير التوصيل

• موازنة الأحمال والإدارة الحرارية: على الرغم من أن كل قناة تدعم 0.5 A، تأكد من ألا يتجاوز إجمالي التيار للوحدة بأكملها قدرة اللوحة الخلفية على حمل التيار. وفي التطبيقات ذات دورة التشغيل العالية، وفر تهوية كافية للخزانة لتبديد الحرارة الناتجة عن مراحل الترانزستور الـ32.

• حماية الأحمال الحثية: عند تبديل الأحمال الحثية مثل الصمامات اللولبية أو بادئات تشغيل المحركات، تأكد من أن الحمل مزود بديودات ارتداد أو مقاومات متغيرة مدمجة. وعلى الرغم من احتواء الوحدة على حماية داخلية، فإن الكبت الخارجي عند المصدر يقلل التداخل الكهرومغناطيسي ويطيل عمر ترانزستورات الخرج.

• كثافة التوصيلات: نظرًا إلى كثافة القنوات البالغة 32 قناة، استخدم قنوات أسلاك منظمة ونهايات كبس واضحة التوسيم. تكون الوحدات عالية الكثافة عرضة لأخطاء التوصيل؛ لذا تحقق مرتين من توصيلات المشترك (0 VDC) لكل مجموعة من المجموعتين المعزولتين.

• الصيانة: راقب حالة الوحدة عبر أدوات التشخيص من B&R. وبما أن هذه المخارج ترانزستورية، فلا يوجد تآكل ميكانيكي، لكن تحقق من ظهور علامتَي الخطأ "قصر كهربائي" أو "حمل زائد" في البرنامج، إذ تشير كل منهما إلى أعطال في توصيلات الحقل أو المشغلات المتصلة.
