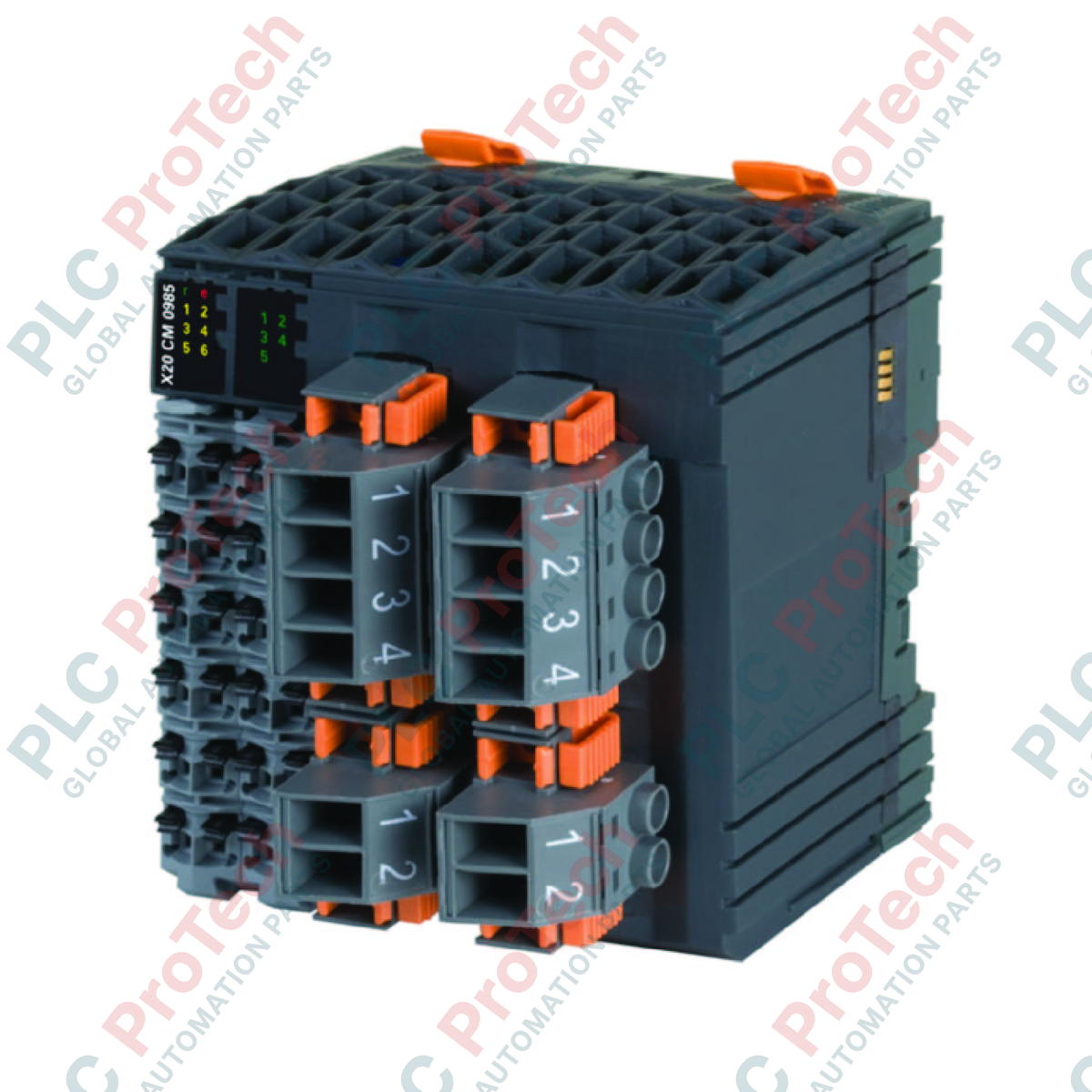

B&R X20CM0985 وحدة قياس طاقة ثلاثية الطور لنظام X20

نظرة عامة على المنتج

يُعد X20CM0985 (X20CM0985) وحدة إدخال تماثلية متطورة بثلاث قنوات مصممة للقياس الشامل للطاقة ضمن نظام B&R X20. تم تصميم هذه الوحدة لمراقبة شبكات الكهرباء ثلاثية الطور، مع دعم مدخلات جهد مباشر تصل إلى 480 VAC ومدخلات تيار 1 A أو 5 A AC عبر محولات خارجية. في الصناعات التي تستهلك الطاقة بكثافة مثل معالجة البلاستيك، وتصنيع المعادن، والتصنيع على نطاق واسع، يوفر X20CM0985 البيانات الحيوية اللازمة لإدارة الأحمال، والصيانة التنبؤية، وتدقيق كفاءة الطاقة. من خلال تقديم قياسات دقيقة للطاقة الفعالة، والطاقة التفاعلية، والطاقة الظاهرة مباشرة إلى PLC، يمكن للمهندسين تحسين أداء الآلات وتقليل التكاليف التشغيلية عبر تحليل الشبكة في الوقت الحقيقي.

التكوين الفني

يُدمج X20CM0985 معالجة إشارات معقدة ضمن الشكل القياسي لوحدة X20. يحتوي على ثلاث قنوات مستقلة لقياس التيار والجهد في الوقت نفسه، مما يسمح بحساب زوايا الطور وتشويه التوافقيات. الأجهزة الداخلية قوية، تستهلك 1.05 W من ناقل X20 و4 W لدائرة الإدخال/الإخراج الداخلية. تم تصميمه للبيئات ذات الجهد العالي بسعة إدخال مصنفة من 120 VAC إلى 480 VAC، مما يجعله متوافقًا مع معظم شبكات الطاقة الصناعية العالمية. تستخدم الوحدة محولات A/D متخصصة لمعالجة موجات التيار المتردد، مما يضمن إجراء حسابات القيم القصوى والقيم الجذرية التربيعية (RMS) بأدنى تأخير. مع تصنيف حماية IP 20، فهي مخصصة للتركيب في خزائن كهربائية محكمة حيث يتم إعطاء الأولوية لتوفير المساحة والمرونة المعيارية.

المواصفات الفنية

الأسئلة الفنية المتكررة

هل يمكن لـ X20CM0985 قياس الطاقة في أنظمة ثلاثية الطور وأحادية الطور؟

نعم، تم تصميم الوحدة لأنظمة ثلاثية الطور ولكن يمكن تكوينها لمراقبة ثلاث دوائر أحادية الطور منفصلة. تتيح هذه المرونة مراقبة عدة مشغلات أحادية الطور ذات حمل عالٍ ضمن آلة واحدة باستخدام وحدة واحدة فقط.

هل تتطلب هذه الوحدة محولات تيار خارجية (CTs)؟

نعم، لقياس التيار، يجب توصيل X20CM0985 بمحولات تيار خارجية توفر خرجًا ثانويًا بقيمة 1 A أو 5 A AC. التوصيل المباشر لخطوط التيار العالي إلى الوحدة سيؤدي إلى تلف الأجهزة فورًا.

ما هي المعلمات الكهربائية المحددة التي يمكن لـ X20CM0985 حسابها؟

بجانب الجهد والتيار القياسيين، توفر الوحدة بيانات للطاقة الفعالة (W)، والطاقة التفاعلية (var)، والطاقة الظاهرة (VA)، واستهلاك الطاقة (Wh)، وعامل القدرة (cos phi). كما تدعم قياس التردد والتحليل التوافقي الأساسي.

دليل الهندسة والتركيب

• قطبية محول التيار: عند توصيل مدخلات التيار 1 A أو 5 A، يجب الالتزام الصارم بقطبية S1 (k) وS2 (l). عكس القطبية في طور واحد سيؤدي إلى قراءات خاطئة لعامل القدرة وحسابات طاقة سالبة لذلك الطور المحدد.

• حماية مسار الجهد: يجب دائمًا تركيب قواطع دوائر ثلاثية الأقطاب أو فيوزات (عادةً بقيمة 1 A إلى 2 A) في مسار قياس الجهد بين خط الطاقة وX20CM0985. هذا يحمي الوحدة واللوحة الخلفية X20 من الفشل الكارثي في حالة حدوث قصر بين الخطوط داخل حلقة القياس.

• التظليل والتأريض: نظرًا لقرب الوحدة من خطوط الجهد العالي، فإن X20CM0985 عرضة للتداخل الكهرومغناطيسي. تأكد من تثبيت وحدة ناقل X20 بشكل صحيح على سكة DIN مؤرضة. استخدم كابلات محمية لمخرجات محولات التيار وقم بتأريض الغلاف عند نقطة واحدة لمنع التيارات الأرضية الدائرية التي قد تؤثر على دقة القياس.
